Ущільнювальний вузол тарілки тепломасообмінного апарата

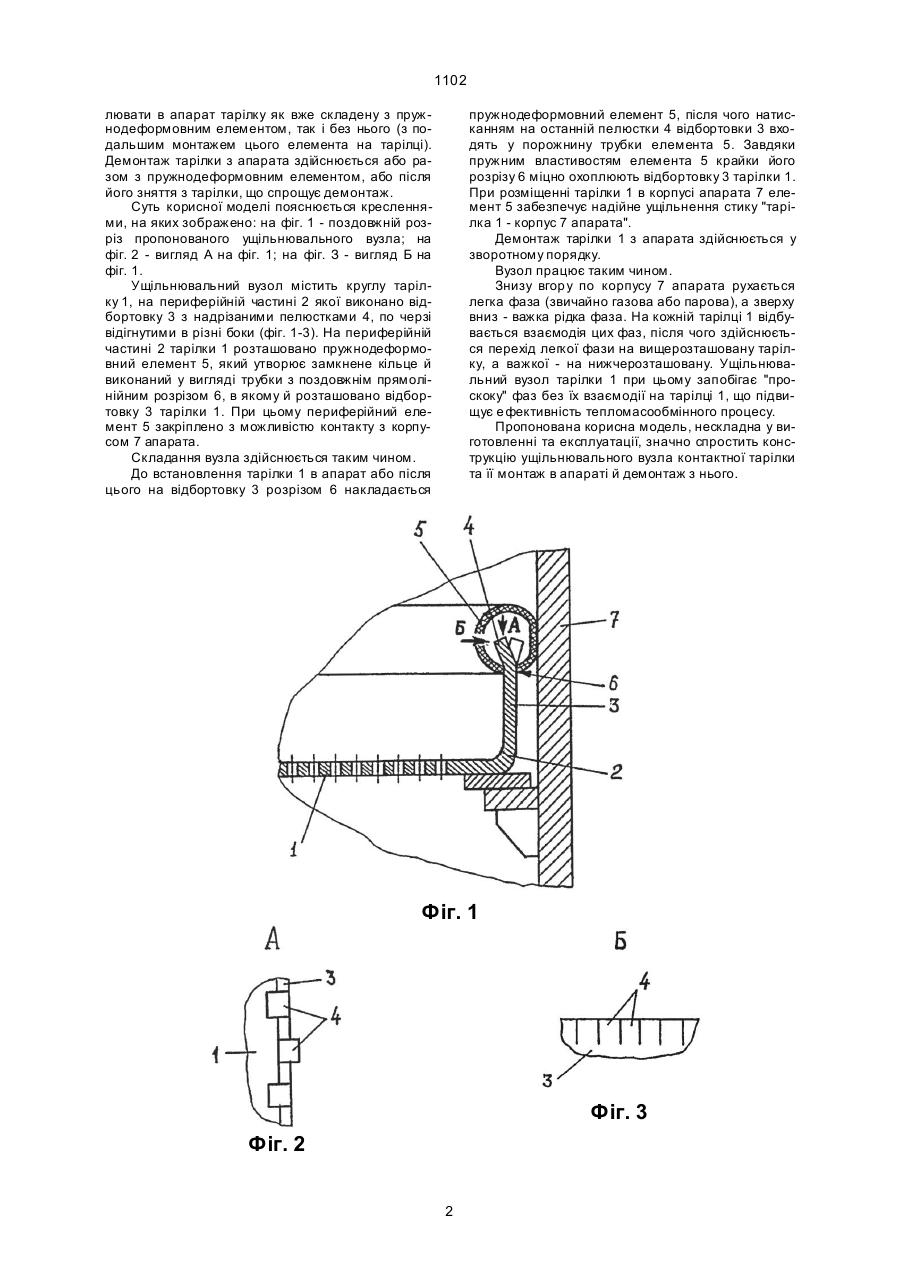

Ущільнювальний вузол тарілки тепломасообмінного апарата, що містить круглу тарілку, на пе 1102 лювати в апарат тарілку як вже складену з пружнодеформовним елементом, так і без нього (з подальшим монтажем цього елемента на тарілці). Демонтаж тарілки з апарата здійснюється або разом з пружнодеформовним елементом, або після його зняття з тарілки, що спрощує демонтаж. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз пропонованого ущільнювального вузла; на фіг. 2 - вигляд А на фіг. 1; на фіг. З - вигляд Б на фіг. 1. Ущільнювальний вузол містить круглу тарілку 1, на периферійній частині 2 якої виконано відбортовку 3 з надрізаними пелюстками 4, по черзі відігнутими в різні боки (фіг. 1-3). На периферійній частині 2 тарілки 1 розташовано пружнодеформовний елемент 5, який утворює замкнене кільце й виконаний у вигляді трубки з поздовжнім прямолінійним розрізом 6, в якому й розташовано відбортовку 3 тарілки 1. При цьому периферійний елемент 5 закріплено з можливістю контакту з корпусом 7 апарата. Складання вузла здійснюється таким чином. До встановлення тарілки 1 в апарат або після цього на відбортовку 3 розрізом 6 накладається пружнодеформовний елемент 5, після чого натисканням на останній пелюстки 4 відбортовки 3 входять у порожнину трубки елемента 5. Завдяки пружним властивостям елемента 5 крайки його розрізу 6 міцно охоплюють відбортовку 3 тарілки 1. При розміщенні тарілки 1 в корпусі апарата 7 елемент 5 забезпечує надійне ущільнення стику "тарілка 1 - корпус 7 апарата". Демонтаж тарілки 1 з апарата здійснюється у зворотному порядку. Вузол працює таким чином. Знизу вгор у по корпусу 7 апарата рухається легка фаза (звичайно газова або парова), а зверху вниз - важка рідка фаза. На кожній тарілці 1 відбувається взаємодія цих фаз, після чого здійснюється перехід легкої фази на вищерозташовану тарілку, а важкої - на нижчерозташовану. Ущільнювальний вузол тарілки 1 при цьому запобігає "проскоку" фаз без їх взаємодії на тарілці 1, що підвищує е фективність тепломасообмінного процесу. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно спростить конструкцію ущільнювального вузла контактної тарілки та її монтаж в апараті й демонтаж з нього. Фіг. 1 Фіг. 3 Фіг. 2 2 1102 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 3 1102 __________________________________________________________ 4
