Стенд для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху

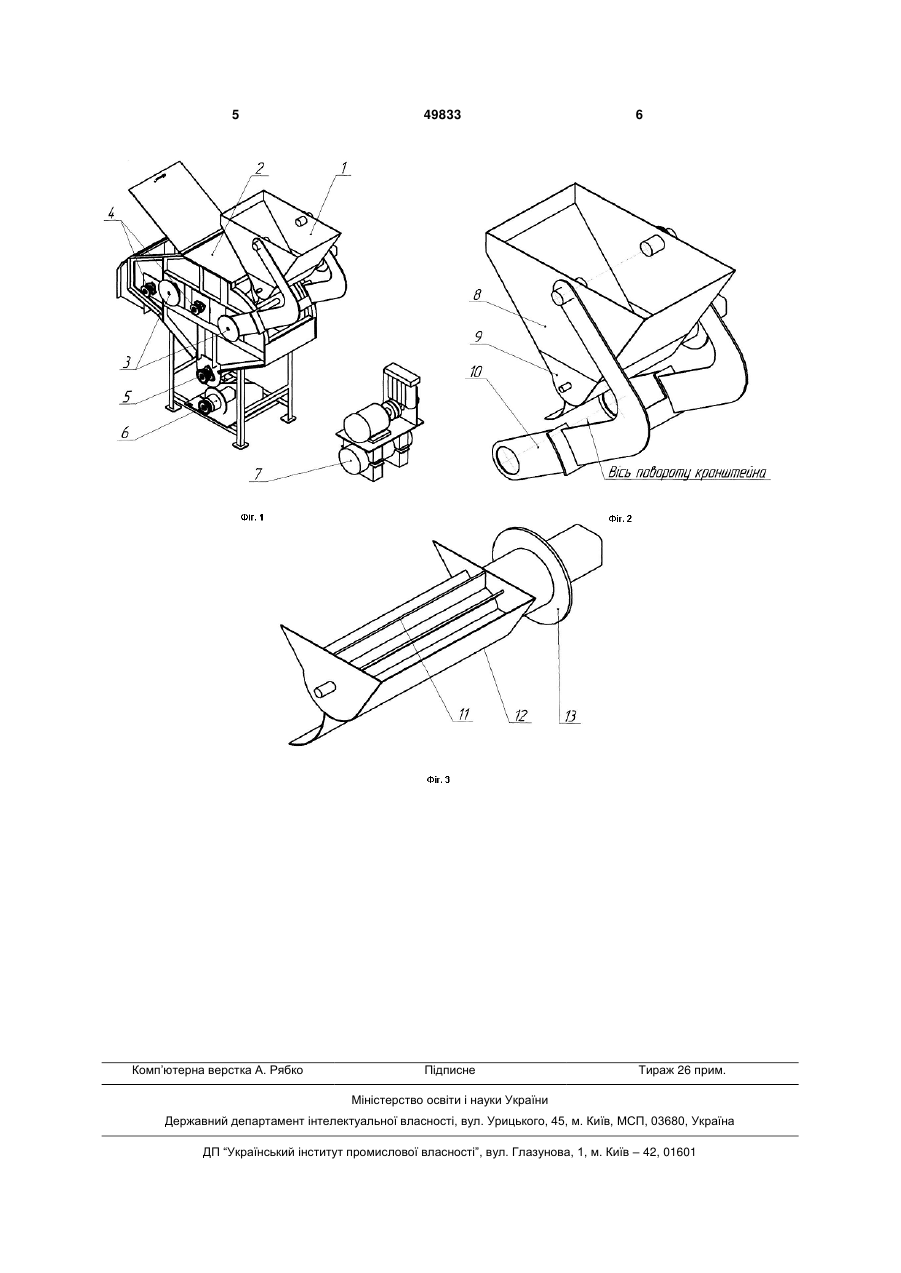

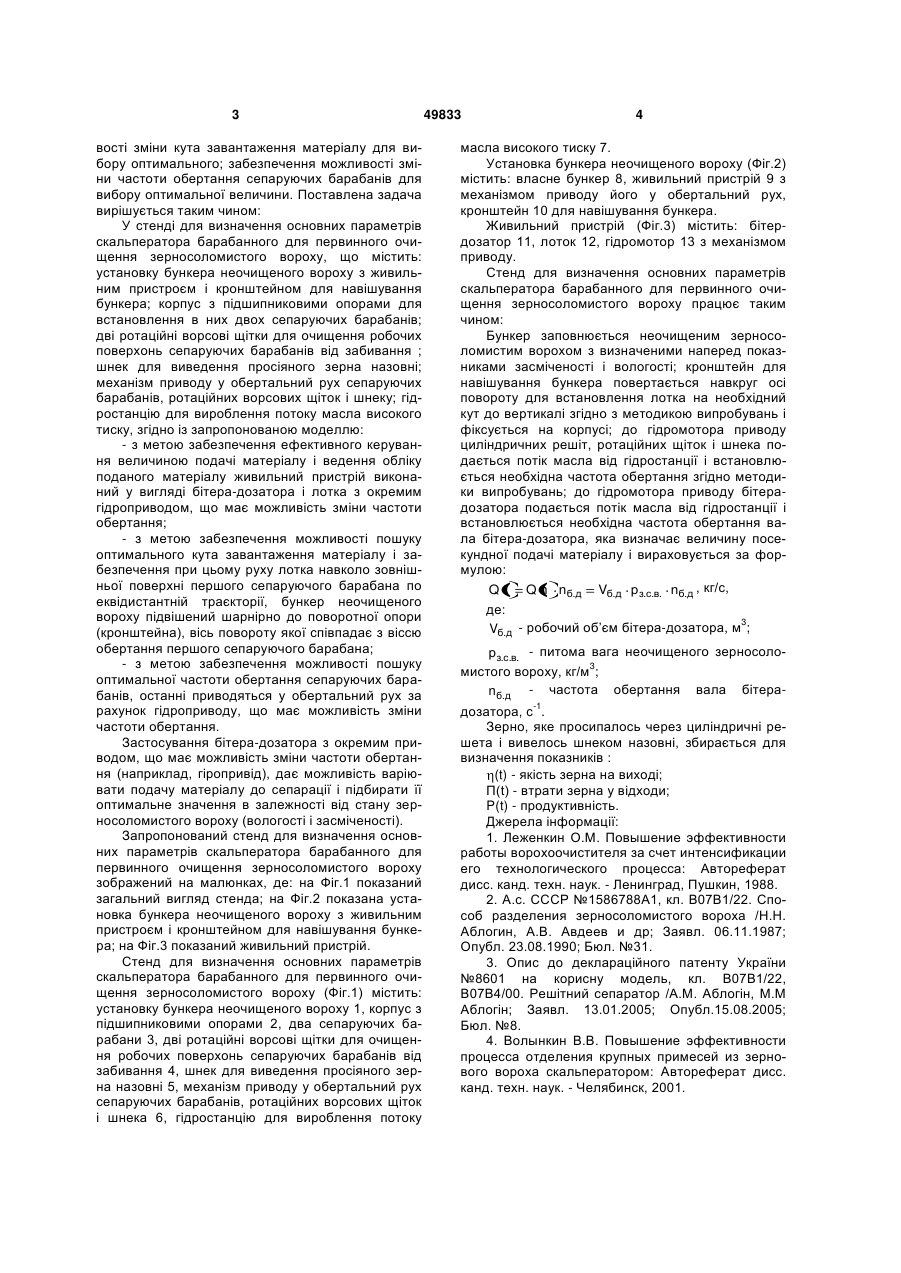

1. Стенд для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху, що містить бункер неочищеного вороху з живильним пристроєм, корпус з підшипниковими опорами для встановлення в них двох сепаруючих барабанів, дві ротаційні ворсові щітки для очищення робочих поверхонь сепаруючих барабанів від забивання, лоток із шнеком для виведення просіяного зерна назовні, механізм приводу у обертальний рух циліндричних решіт і ротаційних ворсових щіток, механізм приводу у обертальний рух живильного пристрою, гідростанцію для вироблення потоку масла висо U 2 (19) 1 3 вості зміни кута завантаження матеріалу для вибору оптимального; забезпечення можливості зміни частоти обертання сепаруючих барабанів для вибору оптимальної величини. Поставлена задача вирішується таким чином: У стенді для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху, що містить: установку бункера неочищеного вороху з живильним пристроєм і кронштейном для навішування бункера; корпус з підшипниковими опорами для встановлення в них двох сепаруючих барабанів; дві ротаційні ворсові щітки для очищення робочих поверхонь сепаруючих барабанів від забивання ; шнек для виведення просіяного зерна назовні; механізм приводу у обертальний рух сепаруючих барабанів, ротаційних ворсових щіток і шнеку; гідростанцію для вироблення потоку масла високого тиску, згідно із запропонованою моделлю: - з метою забезпечення ефективного керування величиною подачі матеріалу і ведення обліку поданого матеріалу живильний пристрій виконаний у вигляді бітера-дозатора і лотка з окремим гідроприводом, що має можливість зміни частоти обертання; - з метою забезпечення можливості пошуку оптимального кута завантаження матеріалу і забезпечення при цьому руху лотка навколо зовнішньої поверхні першого сепаруючого барабана по еквідистантній траєкторії, бункер неочищеного вороху підвішений шарнірно до поворотної опори (кронштейна), вісь повороту якої співпадає з віссю обертання першого сепаруючого барабана; - з метою забезпечення можливості пошуку оптимальної частоти обертання сепаруючих барабанів, останні приводяться у обертальний рух за рахунок гідроприводу, що має можливість зміни частоти обертання. Застосування бітера-дозатора з окремим приводом, що має можливість зміни частоти обертання (наприклад, гіропривід), дає можливість варіювати подачу матеріалу до сепарації і підбирати її оптимальне значення в залежності від стану зерносоломистого вороху (вологості і засміченості). Запропонований стенд для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху зображений на малюнках, де: на Фіг.1 показаний загальний вигляд стенда; на Фіг.2 показана установка бункера неочищеного вороху з живильним пристроєм і кронштейном для навішування бункера; на Фіг.3 показаний живильний пристрій. Стенд для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху (Фіг.1) містить: установку бункера неочищеного вороху 1, корпус з підшипниковими опорами 2, два сепаруючих барабани 3, дві ротаційні ворсові щітки для очищення робочих поверхонь сепаруючих барабанів від забивання 4, шнек для виведення просіяного зерна назовні 5, механізм приводу у обертальний рух сепаруючих барабанів, ротаційних ворсових щіток і шнека 6, гідростанцію для вироблення потоку 49833 4 масла високого тиску 7. Установка бункера неочищеного вороху (Фіг.2) містить: власне бункер 8, живильний пристрій 9 з механізмом приводу його у обертальний рух, кронштейн 10 для навішування бункера. Живильний пристрій (Фіг.3) містить: бітердозатор 11, лоток 12, гідромотор 13 з механізмом приводу. Стенд для визначення основних параметрів скальператора барабанного для первинного очищення зерносоломистого вороху працює таким чином: Бункер заповнюється неочищеним зерносоломистим ворохом з визначеними наперед показниками засміченості і вологості; кронштейн для навішування бункера повертається навкруг осі повороту для встановлення лотка на необхідний кут до вертикалі згідно з методикою випробувань і фіксується на корпусі; до гідромотора приводу циліндричних решіт, ротаційних щіток і шнека подається потік масла від гідростанції і встановлюється необхідна частота обертання згідно методики випробувань; до гідромотора приводу бітерадозатора подається потік масла від гідростанції і встановлюється необхідна частота обертання вала бітера-дозатора, яка визначає величину посекундної подачі матеріалу і вираховується за формулою: Q t Q n nб.д Vб.д р з.с.в. nб.д , кг/с, де: 3 Vб.д - робочий об’єм бітера-дозатора, м ; рз.с.в. - питома вага неочищеного зерносоломистого вороху, кг/м3; n б.д - частота обертання вала бітерадозатора, с-1. Зерно, яке просипалось через циліндричні решета і вивелось шнеком назовні, збирається для визначення показників : (t) - якість зерна на виході; П(t) - втрати зерна у відходи; P(t) - продуктивність. Джерела інформації: 1. Леженкин О.М. Повышение эффективности работы ворохоочистителя за счет интенсификации его технологического процесса: Автореферат дисс. канд. техн. наук. - Ленинград, Пушкин, 1988. 2. А.с. СССР №1586788А1, кл. В07В1/22. Способ разделения зерносоломистого вороха /Н.Н. Аблогин, А.В. Авдеев и др; Заявл. 06.11.1987; Опубл. 23.08.1990; Бюл. №31. 3. Опис до деклараційного патенту України №8601 на корисну модель, кл. В07В1/22, В07В4/00. Решітний сепаратор /А.М. Аблогін, М.М Аблогін; Заявл. 13.01.2005; Опубл.15.08.2005; Бюл. №8. 4. Волынкин В.В. Повышение эффективности процесса отделения крупных примесей из зернового вороха скальператором: Автореферат дисс. канд. техн. наук. - Челябинск, 2001. 5 Комп’ютерна верстка А. Рябко 49833 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
