Процес визначення основних параметрів електродвигуна з ротором, що котиться

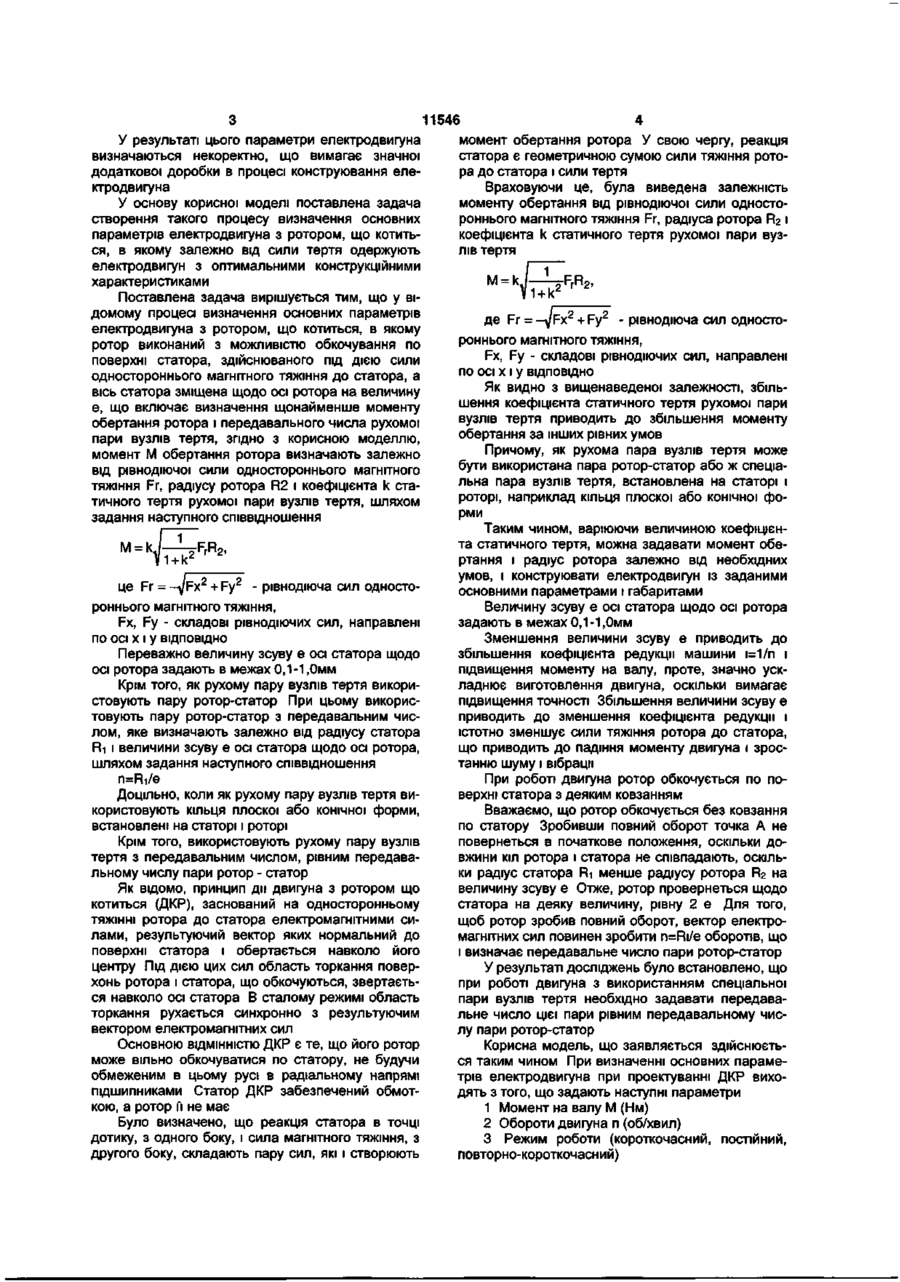

1 Процес визначення основних параметрів електродвигуна з ротором, що котиться, в якому ротор виконаний з можливістю обкочування по поверхні статора, здійснюваного під дією сили одностороннього магнітного тяжіння до статора, а вісь статора зміщена щодо осі ротора на величину є, що включає визначення щонайменше моменту обертання ротора і передавального числа рухомої пари вузлів тертя, який відрізняється тим, що момент М обертання ротора визначають залежно від рівнодіючої сили одностороннього магнітного тяжіння Fr, радіуса ротора Ffe і коефіцієнта k статичного тертя рухомої пари вузлів тертя, шляхом задания наступного співвідношення М=к де Fr = —\JFx2 +Fy 2 - рівнодіюча сил одностороннього магнітного тяжіння, Fx, Fy - складові рівнодіючих сил, направлені по осі х і у відповідно 2 Процес за п 1, який відрізняється тим, що величину зсуву є осі статора щодо осі ротора задають в межах 0,1-1,0 мм 3 Процес за п 1, який відрізняється тим, що як рухому пару вузлів тертя використовують пару ротор-статор 4 Процес за п 3, який відрізняється тим, що використовують пару ротор-статор з передавальним числом, яке визначають залежно від радіуса статора Ri і величини зсуву є осі статора щодо осі ротора, шляхом задания наступного співвідношення n=Ri/e 5 Процес за п 1, який відрізняється тим, що як рухому пару вузлів тертя використовують кільця плоскої або конічної форми, встановлені на статорі і роторі 6 Процес за п 5, який відрізняється тим, що використовують рухому пару вузлів тертя з передавальним числом, рівним передавальному числу пари ротор-статор FrR2, Корисна модель відноситься до області електротехніки і може бути застосована при визначенні основних параметрів електродвигуна при розрахунку і конструюванні нових електродвигунів з ротором, що котиться Як відомо при розрахунку і конструюванні електродвигуна істотним є визначення моменту обертання, залежно від якого визначаються ІНШІ параметри електродвигуна, такі як габаритні розміри пристрою в цілому, розміри ротора, статора і інше Причому, чим більше момент обертання, тим більше розміри ротора і електродвигуна в цілому Відомий процес визначення основних параметрів електродвигуна з ротором, що котиться, в якому ротор виконаний з можливістю обкочування по поверхні статора, здійснюваного під дією сили одностороннього магнітного тяжіння до статора, а вісь статора зміщена щодо осі ротора на величину є, що включає визначення моменту обертання ротора і передавального числа рухомої пари вузлів тертя При цьому момент обертання визначають залежно від сили одностороннього тяжіння і діаметру ротора, не враховуючи сили тертя, що виникає між парами тертя M=0,5PyDr (О ю к > к (2) Для запобігання заклинювання кут звичайно приймають в межах =25°-15° Виконання конічних поверхонь тертя дозволяє істотно збільшити величину к'=(1,75-2,7) до, що дозволяє ВІДПОВІДНО збільшити момент на валу при тих же габаритах При використовуванні конічних (або плоских) кілець радіус середньої лінії контакту поверхонь, що труть, повинен бути рівний радіусу статора, що дозволяє виключити прослизання ротора З рівняння (1) величина рівнодіючої сил одностороннього магнітного тяжіння рівна 1 -Re (3) Оскільки одночасно працюють три електромагніти статора, то величина FR складає для статора з 6 зубцями (4) (5) Де о - умовний мінімальний зазор о=0,035мм прийнята величина зазору т т = 2 | R2-Ri | =2е F^ - сила електромагнітного тяжіння ротора до статора одного зубця при зазорі о Необхідна величина сили Fi визначається з виразів (4)-(5) Знаючи величину сили Fi, переходимо до розрахунку електромагнітів статора Електромагніти статора розраховують по відомим методикам Коректування компоновки електродвигуна проводять шляхом зміни геометричних розмірів статора Комп ютерна верстка А Крижанівський Збільшення довжини статора приводять до збільшення площі магнітопровода, зменшення КІЛЬКОСТІ витків Збільшення діаметру приводять до зменшення довжини статора Після уточнення геометричних розмірів статора проводять перевірочний розрахунок моменту обертання ротора і тепловий розрахунок Таким чином запропонована корисна модель дозволяє залежно від сили одностороннього магнітного тяжіння, радіусу ротора і коефіцієнта статичного тертя рухомої пари вузлів тертя одержати електродвигун з оптимальними конструкційними характеристиками Джерела інформації 1 Бертинов А І, Варлей В В Електричні машини з ротором, що котиться М , «Енергія», 1969, з 7-11 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680 Україна ДП 'Український інститут промислової власності" вул Глазунова, 1, м Київ - 4 2 , 01601
