Пускорегулювальний апарат

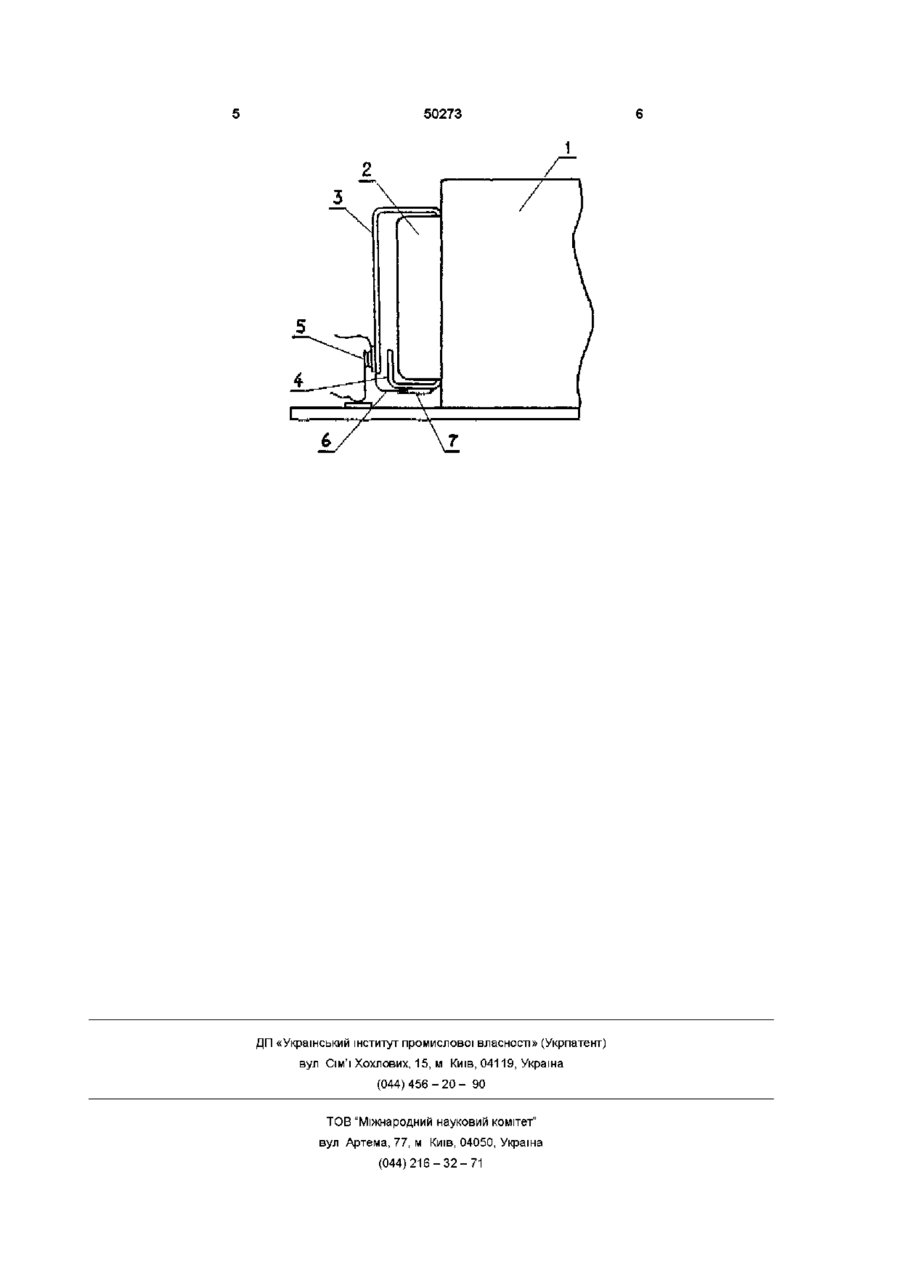

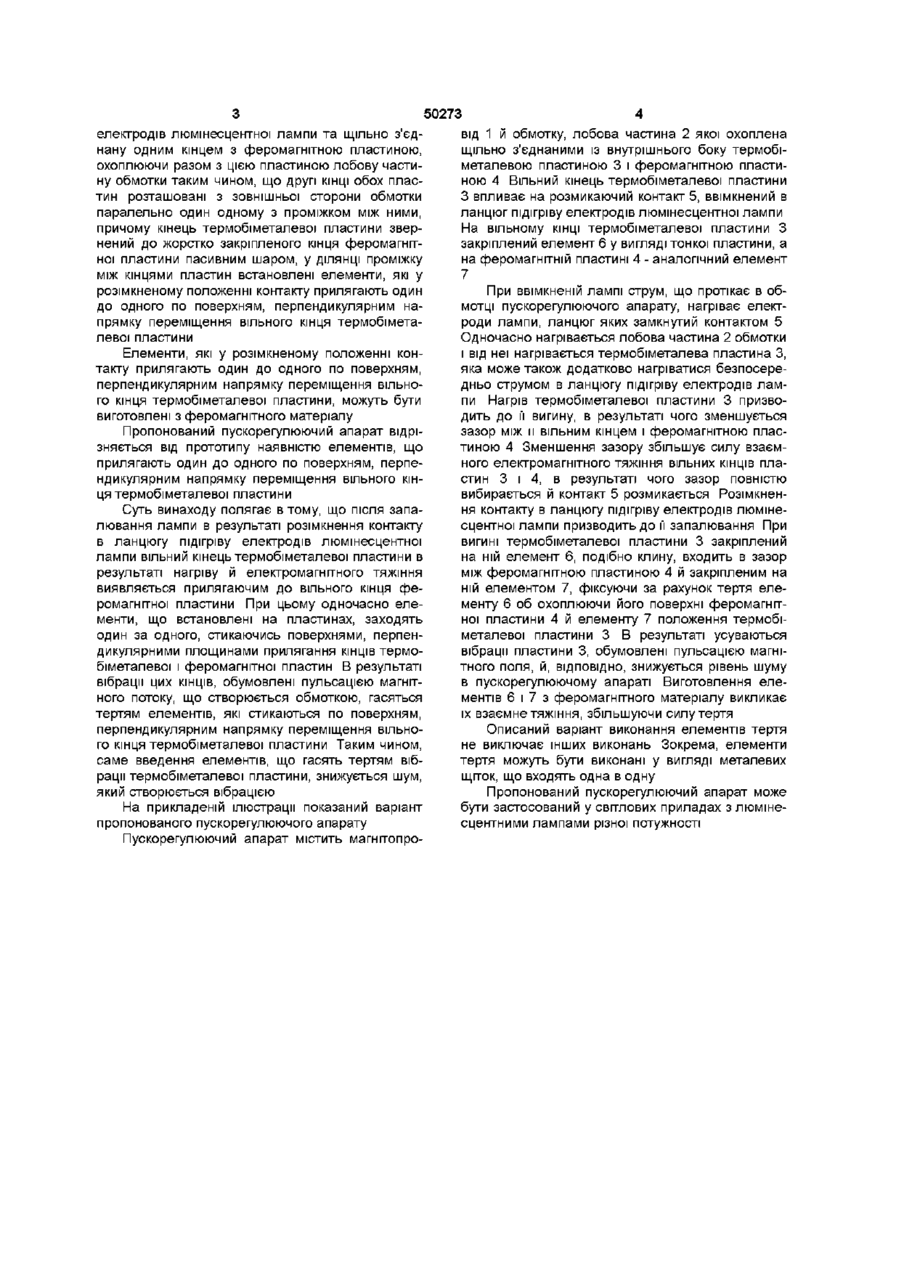

1 Пускорегулювальний апарат, що містить магнітопровід, обмотку та термобіметалеву пластину, що нагрівається обмоткою і встановлена з можливістю впливу на розмикаючий контакт в ланцюзі підігріву електродів люмінесцентної лампи та щільно з'єднану одним кінцем з феромагнітною пластиною, охоплюючи разом з цією пластиною лобову частину обмотки таким чином, що другі КІНЦІ обох пластин розташовані з зовнішньої сторони обмотки паралельно один одному з проміжком між ними, причому кінець термобіметалевої пластини звернений до жорстко закріпленого кінця феромагнітної пластини пасивним шаром, який відрізняється тим, що в ДІЛЯНЦІ проміжку між кінцями пластин встановлені елементи, які у розімкненому положенні контакту прилягають один до одного поверхнями, перпендикулярними напрямку переміщення вільного кінця термобіметалевої пластини 2 Пускорегулювальний апарат по п 1, який відрізняється тим, що елементи, які у розімкненому положенні контакту прилягають один до одного поверхнями, перпендикулярними напрямку переміщення вільного кінця термобіметалевої пластини, виготовлені з феромагнітного матеріалу Винахід має відношення до світлотехніки, зокрема до пускорегулюючих апаратів для люмінесцентних ламп Відомий пускорегулюючий апарат, який містить магнітопровід, обмотку та термобіметалеву пластину, що нагрівається обмоткою і встановлена з можливістю впливу на розмикаючий контакт, увімкнений в ланцюг живлення обмотки пускорегулюючого апарату (Авторське свідоцтво СРСР № 1408547, кл Н 05 В 73/22, 1988 ) В такому пускорегулюючому апараті розмикаючий контакт призначений для відключення апарату при неприпустимій температурі нагріву його обмотки Висока температура нагріву термобіметалової пластини виключає можливість її використання як стартера для запалювання люмінесцентної лампи Найбільш близьким за технічною сутністю до пропонованого є обраний як прототип пускорегулюючий апарат, що містить магнітопровід, обмотку та термобіметалеву пластину, що нагрівається обмоткою і встановлена з можливістю впливу на розмикаючий контакт в ланцюгу підігріву електродів люмінесцентної лампи та щільно з'єднану одним кінцем з феромагнітною пластиною, охоплю ючи разом з цією пластиною лобову частину обмотки таким чином, що другі КІНЦІ обох пластин розташовані з зовнішньої сторони обмотки паралельно один одному з проміжком між ними, причому кінець термобіметалевої пластини звернутий до жорстко закріпленого кінця феромагнітної пластини пасивним шаром (Патент України № 34354, кл Н 05 В 41/02, 2001 ) Живлення обмотки такого пускорегулюючого апарату змінним струмом призводить після запалювання лампи до вібрацій термобіметалевої пластини, що володіє феромагнітними властивостями, в результаті пульсацій магнітного потоку з частотою, що дорівнює подвоєній частоті живлячої мережі Ці вібрації можуть супроводжуватися шумами, які погіршують експлуатаційні характеристики пускорегулюючого апарату В основу винаходу поставлена задача зниження рівня шуму в пускорегулюючому апараті за рахунок використання сили тертя Поставлена задача вирішується тим, що в пускорегулюючому апараті, що містить магнітопровід, обмотку та термобіметалеву пластину, що нагрівається обмоткою і встановлена з можливістю впливу на розмикаючий контакт в ланцюгу підігріву CO о Ю 50273 електродів люмінесцентної лампи та щільно з єднану одним кінцем з феромагнітною пластиною, охоплюючи разом з цією пластиною лобову частину обмотки таким чином, що другі КІНЦІ обох пластин розташовані з зовнішньої сторони обмотки паралельно один одному з проміжком між ними, причому кінець термобіметалевої пластини звернений до жорстко закріпленого кінця феромагнітної пластини пасивним шаром, у ДІЛЯНЦІ проміжку між кінцями пластин встановлені елементи, які у розімкненому положенні контакту прилягають один до одного по поверхням, перпендикулярним напрямку переміщення вільного кінця термобіметалевої пластини Елементи, які у розімкненому положенні контакту прилягають один до одного по поверхням, перпендикулярним напрямку переміщення вільного кінця термобіметалевої пластини, можуть бути виготовлені з феромагнітного матеріалу Пропонований пускорегулюючий апарат відрізняється від прототипу наявністю елементів, що прилягають один до одного по поверхням, перпендикулярним напрямку переміщення вільного кінця термобіметалевої пластини Суть винаходу полягає в тому, що після запалювання лампи в результаті розімкнення контакту в ланцюгу підігріву електродів люмінесцентної лампи вільний кінець термобіметалевої пластини в результаті нагріву й електромагнітного тяжіння виявляється прилягаючим до вільного кінця феромагнітної пластини При цьому одночасно елементи, що встановлені на пластинах, заходять один за одного, стикаючись поверхнями, перпендикулярними площинами прилягання КІНЦІВ термобіметалевої і феромагнітної пластин В результаті вібрації цих КІНЦІВ, обумовлені пульсацією магнітного потоку, що створюється обмоткою, гасяться тертям елементів, які стикаються по поверхням, перпендикулярним напрямку переміщення вільного кінця термобіметалевої пластини Таким чином, саме введення елементів, що гасять тертям вібрації термобіметалевої пластини, знижується шум, який створюється вібрацією На прикладеній ілюстрації показаний варіант пропонованого пускорегулюючого апарату Пускорегулюючий апарат містить магнітопро від 1 й обмотку, лобова частина 2 якої охоплена щільно з'єднаними із внутрішнього боку термобіметалевою пластиною 3 і феромагнітною пластиною 4 Вільний кінець термобіметалевої пластини З впливає на розмикаючий контакт 5, ввімкнений в ланцюг підігріву електродів люмінесцентної лампи На вільному КІНЦІ термобіметалевої пластини З закріплений елемент 6 у вигляді тонкої пластини, а на феромагнітній пластині 4 - аналогічний елемент 7 При ввімкненій лампі струм, що протікає в обмотці пускорегулюючого апарату, нагріває електроди лампи, ланцюг яких замкнутий контактом 5 Одночасно нагрівається лобова частина 2 обмотки і від неї нагрівається термобіметалева пластина З, яка може також додатково нагріватися безпосередньо струмом в ланцюгу підігріву електродів лампи Нагрів термобіметалевої пластини 3 призводить до її вигину, в результаті чого зменшується зазор між и вільним кінцем і феромагнітною пластиною 4 Зменшення зазору збільшує силу взаємного електромагнітного тяжіння вільних КІНЦІВ пластин 3 і 4, в результаті чого зазор повністю вибирається й контакт 5 розмикається Розімкнення контакту в ланцюгу підігріву електродів люмінесцентної лампи призводить до її запалювання При вигині термобіметалевої пластини 3 закріплений на ній елемент 6, подібно клину, входить в зазор між феромагнітною пластиною 4 й закріпленим на ній елементом 7, фіксуючи за рахунок тертя елементу 6 об охоплюючи його поверхні феромагнітної пластини 4 й елементу 7 положення термобіметалевої пластини З В результаті усуваються вібрації пластини 3, обумовлені пульсацією магнітного поля, й, ВІДПОВІДНО, знижується рівень шуму в пускорегулюючому апараті Виготовлення елементів 6 і 7 з феромагнітного матеріалу викликає їх взаємне тяжіння, збільшуючи силу тертя Описаний варіант виконання елементів тертя не виключає інших виконань Зокрема, елементи тертя можуть бути виконані у вигляді металевих щіток, що входять одна в одну Пропонований пускорегулюючий апарат може бути застосований у світлових приладах з люмінесцентними лампами різної потужності 50273 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
