Пускорегулюючий апарат для запуску люмінісцентної лампи з однією перегорілою ниткою розжарення

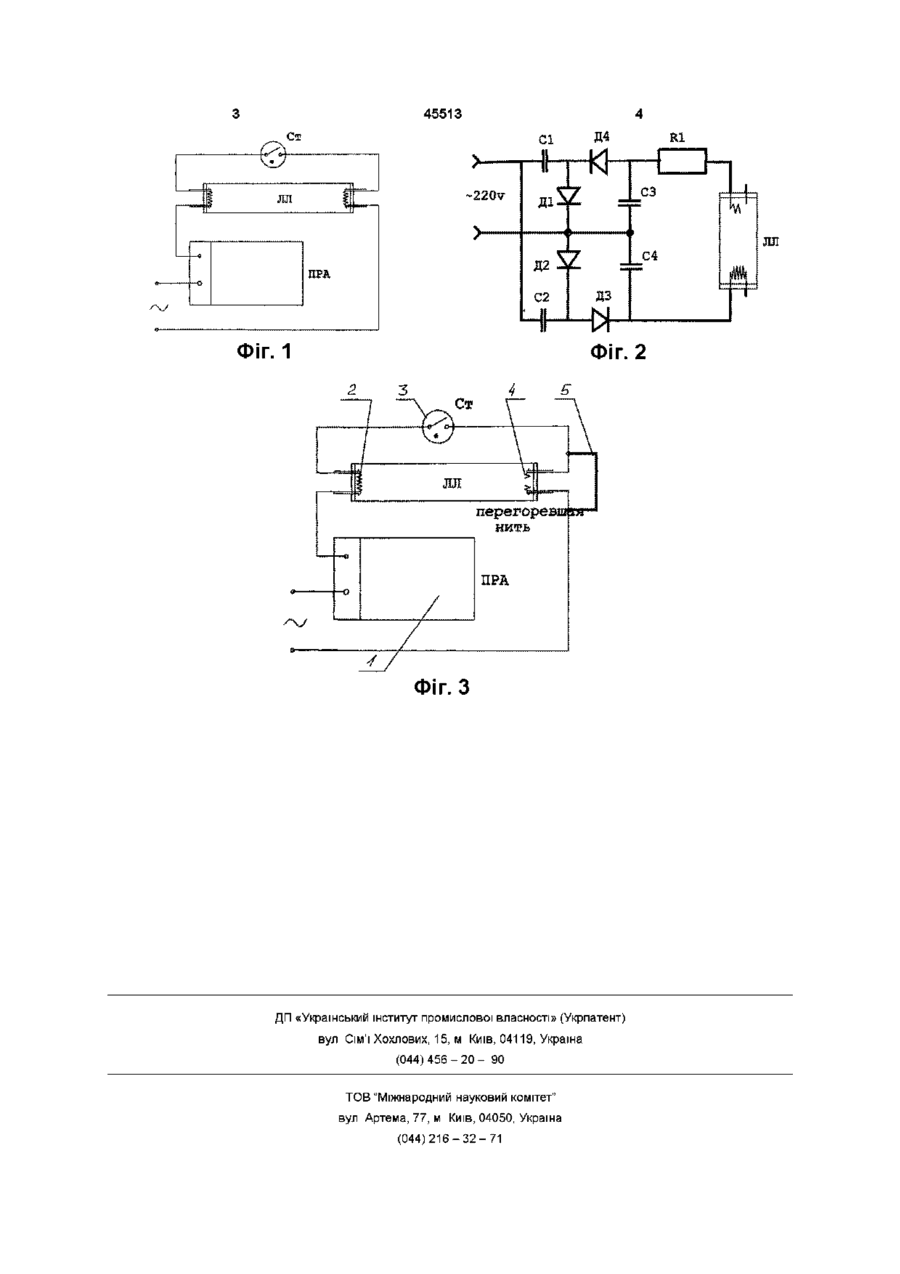

Пускорегулюючий апарат для запуску люмінесцентної лампи з однією перегорілою ниткою розжарення, що містить послідовно включені в електричний ланцюг дросель, першу нитку розжарення, стартер, другу нитку розжарення, який відрізняється тим, що електроди нитки розжарення згорілої люмінесцентної лампи, накоротко перемикаються між собою Винахід відноситься до галузі електротехніка, зокрема пускор'егулюючих апаратів (ПРА) для запуску люмінесцентних ламп (ЛЛ) В якості аналога можна привести схему запуску ЛЛ з використанням підвищеної напруги (600 900В), зібраної по схемі помножувача напруги [1] У даній схемі можливо використання ЛЛ з двома перегорілими ниткою розжарення (Фіг 2) Недоліком аналога є неможливість використання елементів звичайного ПРА стандартної електричної схеми для запуску ЛЛ, висока вартість схеми, великі габарити схеми Відомий ПРА містить дросель і стартер для запуску ЛЛ У момент її підключення до мережі змінного струму виникають необхідні умови для запуску ЛЛ [2], - прототип Недоліком відомого пристрою є те, що при перегоранні хоча б однієї з ниток розжарення лампи, и неможливо запалити із-за розриву ланцюга живлення (дросель-нитка розжарення - стартер - нитка розжарення) (Фіг 1) Винахід дозволяє збільшити тривалість використання ЛЛ у два рази без внесення будь-яких істотних змін в стандартну схему підключення ЛЛ В основу винаходу поставлено задачу запуску ЛЛ з однією перегорілою ниткою розжарення шляхом перемикання електродів перегорілої нитки і забезпечити тим самим подальше її використання Таким чином, ознака, що відрізняє технічне рішення яке заявляється від прототипу На Фіг 1 відображена стандартна схема ПРА для запуску ЛЛ На Фіг 2 відображена схема підключення ЛЛ з використанням підвищеної напруги На фіг 3 відображена схема ПРА для запуску ЛЛ з однією перегорілою ниткою розжарення Схема ПРА для запуску ЛЛ з однією перегорілою ниткою розжарення містить послідовно включені в електричний ланцюг (див ФігЗ) дросель 1, першу нитку розжарення 2, стартер 3, другу нитку розжарення 4 Оскільки нитка розжарення 4 згоріла і має урвище, то порушується електричний ланцюг і при підключенні схеми до мережі ЛЛ не запускається Для відновлення електричного ланцюга схеми, наведеної на фіг 3, електроди нитки що згоріла на коротко перемикаються між собою перемичкою 5 Після ЦЬОГО ПРА підключається до мережі і забезпечує запуск ЛЛ як в звичайному режимі При порівнянні роботи пристрою з роботою прототипу видно, що для запуску ЛЛ достатньо однієї робочої нитки розжарення, яка розігріває пари ртуті Джерела інформації 1 Бастанов В Г 300 практических советов М , 1986-С 176 2 Айзенберг Ю Б Справочная книга по светотехнике - М , 1983 -С 145 ГО Ю Ю 45513 R1 СІ сз ~220v ) С4 Д2 ДЗ С2 ФІГ. 1 Фіг. 2 5* перегоревшая™1 нить ПРА Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 лл
