Формула / Реферат

Спосіб регулювання окислювально-відновних процесів в шлаковій ванні, що включає установку струмознімачів ЕРС на кожусі пірометалургійного агрегату та наявність потенціалів на кожусі агрегату, який відрізняється тим, що вимірювання потенціалів на кожусі агрегату проводять в одній меридіональній площині між верхнім рівнем металу і між верхнім рівнем спокійного шлаку, а також між верхнім рівнем спокійного шлаку і рівнем верхнього ряду фурм, різницю потенціалів струмознімачів між рівнем видачі спокійного шлаку і рівнем видачі металу використовують для управління кількістю шлаку в агрегаті, а струмознімачі розташовують на рівні видачі металу, на рівні видачі спокійного шлаку і на рівні верхнього ряду фурм та використовують для управління системами завантаження матеріалів і подачі дуття в агрегат.

Текст

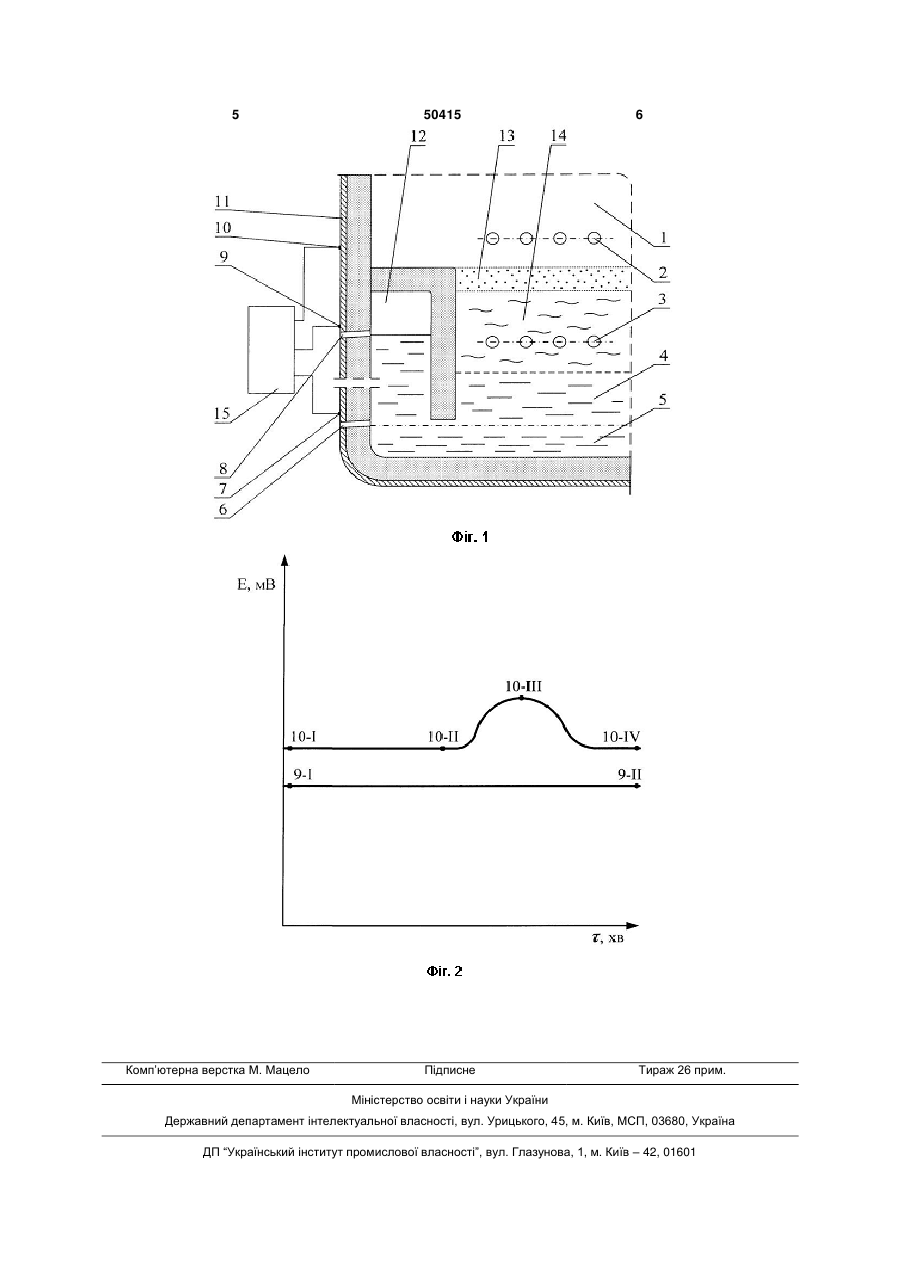

Спосіб регулювання окислювально-відновних процесів в шлаковій ванні, що включає установку струмознімачів ЕРС на кожусі пірометалургійного агрегату та наявність потенціалів на кожусі агрега 3 50415 4 верхнім рівнем спокійного шлаку, а також між верПри нормальному ході плавки керування від хнім рівнем спокійного шлаку і рівнем верхнього блоку 15 (Фіг.1) системи подачі матеріалів і дуття ряду фурм, різницю потенціалів струмознімачів безперервно подають у ванну агрегату розрахунміж рівнем видачі спокійного шлаку і рівнем видачі кову кількість залізорудного матеріалу і відновниметалу використовують для управління кількістю ка. Через нижній ряд фурм 3 СО вдувається розшлаку в агрегаті, а струмознімачі розташовують на рахункова кількість окислювального газу в шар рівні видачі металу, на рівні видачі спокійного шлаку 14. В результаті окислювально-відновних шлаку і на рівні верхнього ряду фурм та викориспроцесів маємо шар металу 5, шар спокійного товують для управління системами завантаження шлаку 4 і газ CO. Через верхній ряд фурм 2 постуматеріалів і подачі дуття в агрегат. пає окислювальний газ для спалювання СО до На Фіг.1 показана ділянка робочого простору СО2, за рахунок чого в основному і здійснюється пірометалургійного агрегату безперервної дії, на теплопостачання ванни. При надмірному спінюФіг.2 - залежність ЕРС від часу. ванні шлаку, що може заважати спаленню СО до На Фіг.1 показана ділянка робочого простору 1 СО2 і скороченні теплопостачання ванни, потенціпірометалургійного агрегату безперервної дії. Агал на кожусі в зоні верхнього ряду фурм змінюєтьрегат забезпечений системами безперервної пося, в результаті на систему управління подачею дачі залізорудної сировини і вуглецевого відновниматеріалів і дуття надходить електричний сигнал ка, робота яких керується обчислювальним на зміну її роботи і повернення ванни до оптимаблоком 15, який використовує різницю потенціалів льного для плавки стану, і нормального теплопоміж струмознімачами для управління кількістю стачання ванни за рахунок спалення СО до СО2. шлаку. Агрегат має верхній ряд фурм 2 для спаВимірювання потенціалів на кожусі агрегату пролення СО, що утворився при відновленні заліза, водять в одній меридіональній площині між верхдо СО2, за рахунок чого ванна отримує основну нім рівнем металу і між верхнім рівнем спокійного кількість тепла, а також нижній ряд фурм 3 для шлаку, а також між верхнім рівнем спокійного шлаорганізації барботування шлаку з метою переміку і рівнем верхнього ряду фурм. На Фіг.2 показнишування ванни і забезпечення необхідних умов ки від струмознімача 9 весь час між моментами 9-І для відновлення заліза. Цей процес ендотермічі 9-ІІ близькі до постійних, оскільки підтримує посний і вимагає надходження додаткового тепла, яке тійний рівень висоти шлаку 14 і температурний і забезпечується за рахунок спалення СО в районі рівень процесу. Показники від струмознімача 10 верхнього ряду фурм. між моментами часу 10-1 і 10-ІІ також постійні і Метал 5 безперервно видається через сифон відповідають розрахунковому ходу процесів, коли 6. Струмознімач 7, розташований на рівні видачі СО догорає і компенсує витрату тепла в зоні, що металу і є одним з полюсів електричної схеми. барботується, і зоні спокійного шлаку. У разі спіСпокійний шлак 4 безперервно видається через нювання ванни дані від струмознімача 10 змінюсифон 8, а струмознімач 9, який розташований на ються. Це момент часу 10-ІІІ на фіг. 2. Відхилення рівні видачі спокійного шлаку, є другим полюсом потенціалу від первинного 10-ІІ є сигналом для електричної схеми, яка служить масштабуючим обчислювального блоку 15 на зміну подачі матерічинником для визначення рівня шлаку в частині алів і дуття для повернення ванни в нормальний ванни, що барботується і знаходиться вище за стан, відповідний до моменту часу 10-IV. рівень нижнього ряду фурм 3. Необхідність регулювання окислювальноСтрумознімач 10 є другим полюсом для струвідновних процесів в шлаковій ванні по даному мознімача 9 і знаходиться на рівні верхнього ряду корисної моделі диктується особливостями плавки фурм. Ця частина електричної схеми, згідно кориметалу в пірометалургійному агрегаті безперервсної моделі, служить для вимірювання перевиної дії по наступних причинах. щення рівня шлаку, що барботується, над рівнем На 1 тонну отримуваного металу витрачається спокійного шлаку. Струмознімачі 7, 9 і 10 закріпле1,2-2т залізорудного матеріалу і 300-800кг відновні на кожусі 11. Сифонові камери 12 є і для видачі ника, причому вміст вологи в цих матеріалах колиметалу 5 і для видачі шлаку 4 і вони розташовані вається від 20 до 300кг. Отже, склад і температура на різних кінцях агрегату, а на Фіг.1 умовно покашлакової ванни змінюються в широких межах, і зані рядом для зручності читання малюнка. стан ванни, обумовлений окислювальноВанна, що барботується, складається з шару відновними реакціями, що відбуваються, треба пінистого шлаку 13 при нормальній роботі агрегарегулювати. ту, а шар пінистого шлаку з'являється при поруСтрумознімачі типу 7, 8, 10 (Фіг.1) можна розшенні співвідношень залізорудних матеріалів і ташовувати на будь-якій характерній ділянці кожувідновника у ванні. При цьому порушується теплоха агрегату на одному меридіональному рівні, в обмін між зоною догорання СО і шаром шлаку, будь-якій кількості замість вольфрамового струмонаступає розлад нормального ходу плавки з втразнімача, за відомим способом, за яким потрібний тою продуктивності агрегату. спеціальний догляд. Регулювання окислювально-відновних процеІнформацію про стан шлакового шару можна сів в шлаковій ванні, згідно корисної моделі, поляотримувати для всієї ванни агрегату, розмір якого гає в наступному. біля десятка метрів. Струмознімачі 7, 9 та 10 використовують для Застосування способу регулювання по запроуправління системами завантаження матеріалів та понованій корисній моделі дає можливість збільподачі дуття в піч. шити продуктивність агрегату на 2-4% і уникнути аварійних ситуацій. 5 Комп’ютерна верстка М. Мацело 50415 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for regulation of oxidative-reduction processes in slag bath

Автори англійською

Yesselbakh Serhii Borysovych, Kuberskyi Serhii Volodymyrovych, Dorofieiev Volodymyr Mykolaiovych, Vasylev Denys Borysovych

Назва патенту російською

Способ ругулирования окилительно-восстановительных процессов в шлаковой ванне

Автори російською

Ессельбах Сергей Борисович, Куберский Сергей Владимирович, Дорофеев Владимир Николаевич, Васильев Денис Борисович

МПК / Мітки

МПК: C21C 7/00

Мітки: окислювально-відновних, регулювання, шлаковій, спосіб, процесів, ванни
