Вогнерізальний перфоратор для розкриття нафтогазоносних пластів в свердловинах

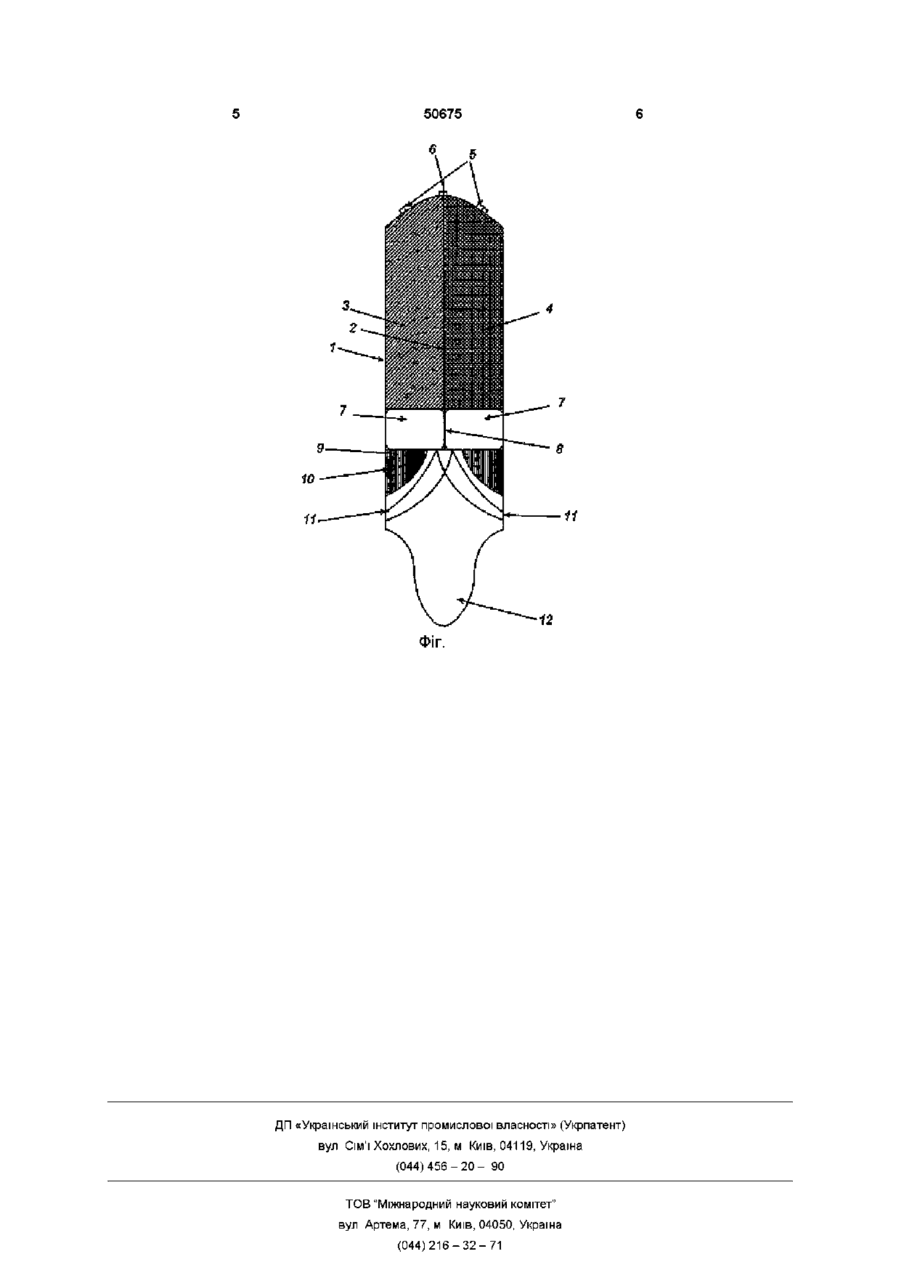

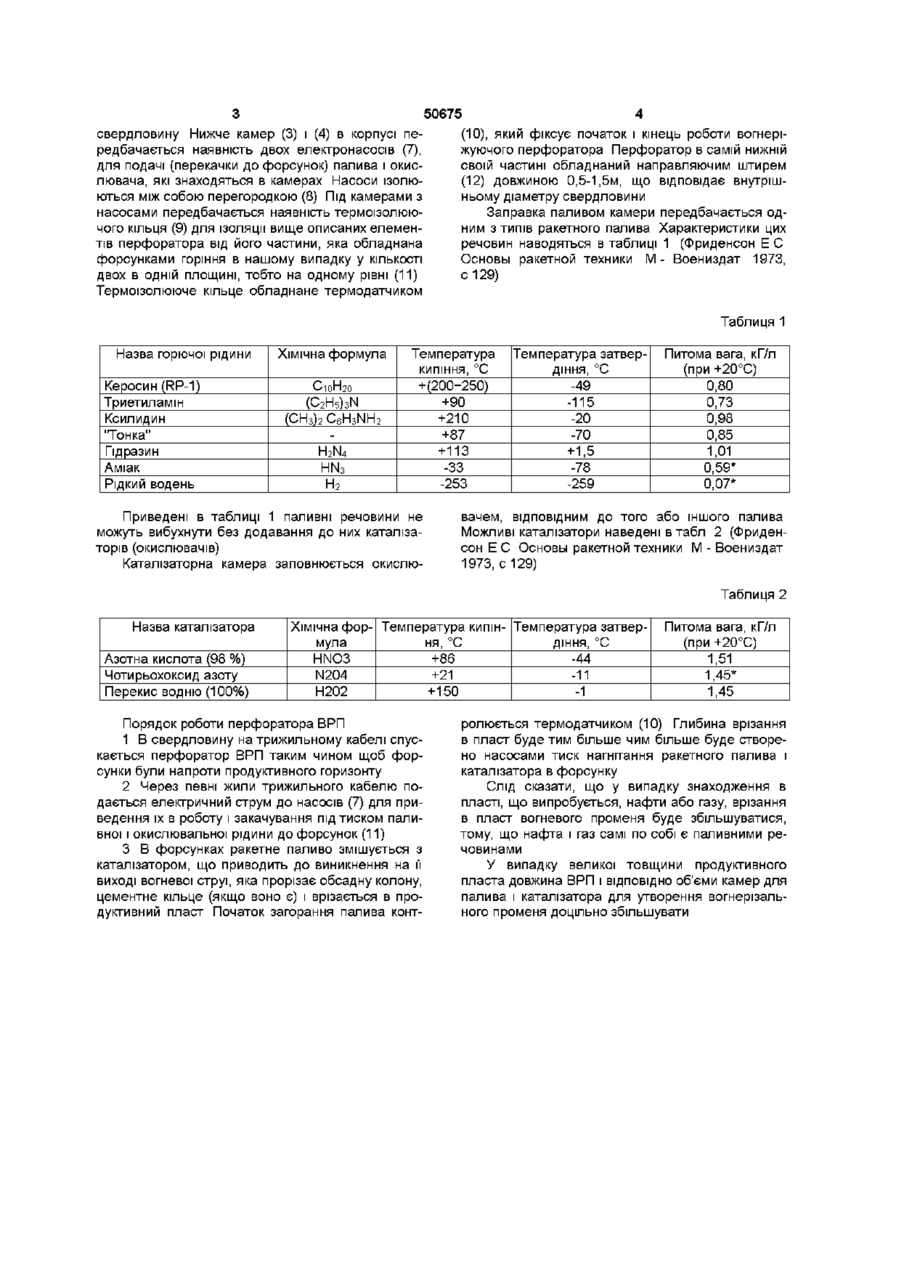

Вогнерізальний перфоратор для розкриття нафтогазоносних пластів свердловини, що містить корпус та засіб для розкриття пласта, який відрізняється тим, що як засіб для розкриття пласта використано ракетне паливо з ВІДПОВІДНИМ каталізатором, причому корпус обладнаний камерами для палива та каталізатора і форсунками для утворення вогняного струменя розчину в пласт буває настільки великий що при вибуху кумулятивних зарядів з прототипних перфораторів продуктивний пласт не розкривається і не дає припливу флюїдів Кумулятивного заряду, як правило, стає тільки для прострілу обсадної колони і цементного кільця В результаті при випробуванні продуктивного горизонту дуже часто даються негативні заключения, як правило в заключенні пишуть, що інтервал "сухий", в той час як в ДІЙСНОСТІ в даному пласті знаходяться вуглеводневі резерви Вогнерізальний перфоратор, що пропонується, може в значному ступені підвищити якість розкриття пласта в свердловині тому, що вогневий промінь, який перфоратором буде утворюватись, легко прорізатиме металеву обсадну колону з цементним кільцем (як що воно зроблено) буде розрізати гірську породу у привибійній зоні свердловини і з більшою ймовірністю забезпечувати розкриття пласта за межами радіуса забруднення глинистим розчином пласта Вогнерізальний перфоратор (ВРП) складається з наступних елементів (фіг) Корпус металевий ВРП (1) Довжина корпуса залежить від діаметра свердловини, товщини продуктивного пласта і розрахунку, щоб в ізольованих одна від одної перегородкою (2) камерах (3) і (4) були достатні об'єми палива і окислювача У верхніх частинах цих камер передбачаються заглушки (5), які після заправки камер паливом і окислювачем закриваються герметично Верхня частина корпуса ВРП по центру має засіб (6) для з'єднання з кабелем на якому, перфоратор спускається в ю (О о ю свердловину Нижче камер (3) і (4) в корпусі передбачається наявність двох електронасосів (7), для подачі (перекачки до форсунок) палива і окислювача, які знаходяться в камерах Насоси ізолюються між собою перегородкою (8) Під камерами з насосами передбачається наявність термоізолюючого кільця (9) для ізоляції вище описаних елементів перфоратора від його частини, яка обладнана форсунками горіння в нашому випадку у КІЛЬКОСТІ двох в одній площині, тобто на одному рівні (11) Термоізолююче кільце обладнане термодатчиком 50675 (10), який фіксує початок і кінець роботи вогнеріжуючого перфоратора Перфоратор в самій нижній своїй частині обладнаний направляючим штирем (12) довжиною 0,5-1,5м, що відповідає внутрішньому діаметру свердловини Заправка паливом камери передбачається одним з типів ракетного палива Характеристики цих речовин наводяться в таблиці 1 (Фриденсон Е С Основы ракетной техники М- Воениздат 1973, с 129) Таблиця 1 Назва горючої рідини Хімічна формула Температура КИПІННЯ, °С Керосин (RP-1) Триетиламш Ксилидин "Тонка" Гідразин Аміак Рідкий водень СюНго (C2H5)3N (СНз)2 C 6 H 3 NH 2 H2N4 HN3 +(200-250) н2 Приведені в таблиці 1 паливні речовини не можуть вибухнути без додавання до них каталізаторів (окислювачів) Каталізаторна камера заповнюється окислю +90 +210 +87 +113 -33 -253 Температура затвердіння, °С -49 -115 -20 -70 +1,5 -78 -259 Питома вага, кГ/л (при +20°С) 0,80 0,73 0,98 0,85 1,01 0,59* 0,07* вачем, ВІДПОВІДНИМ до того або іншого палива Можливі каталізатори наведені в табл 2 (Фриденсон Е С Основы ракетной техники М - Воениздат 1973, с 129) Таблиця 2 Назва каталізатора Азотна кислота (98 %) Чотирьохоксид азоту Перекис водню (100%) Хімічна фор- Температура кипін- Температура затвермула ня, °С діння, °С HNO3 +86 -44 N204 +21 -11 Н202 +150 -1 Порядок роботи перфоратора ВРП 1 В свердловину на трижильному кабелі спускається перфоратор ВРП таким чином щоб форсунки були напроти продуктивного горизонту 2 Через певні жили трижильного кабелю подається електричний струм до насосів (7) для приведення їх в роботу і закачування під тиском паливної і окислювальної рідини до форсунок (11) 3 В форсунках ракетне паливо змішується з каталізатором, що приводить до виникнення на її виході вогневої струї, яка прорізає обсадну колону, цементне кільце (якщо воно є) і врізається в продуктивний пласт Початок загорання палива конт Питома вага, кГ/л (при +20°С) 1,51 1,45* 1,45 ролюється термодатчиком (10) Глибина врізання в пласт буде тим більше чим більше буде створено насосами тиск нагнітання ракетного палива і каталізатора в форсунку Слід сказати, що у випадку знаходження в пласті, що випробується, нафти або газу, врізання в пласт вогневого променя буде збільшуватися, тому, що нафта і газ самі по собі є паливними речовинами У випадку великої товщини продуктивного пласта довжина ВРП і ВІДПОВІДНО об'єми камер для палива і каталізатора для утворення вогнерізального променя доцільно збільшувати 50675 12 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
