Свердловинопалеутворювач

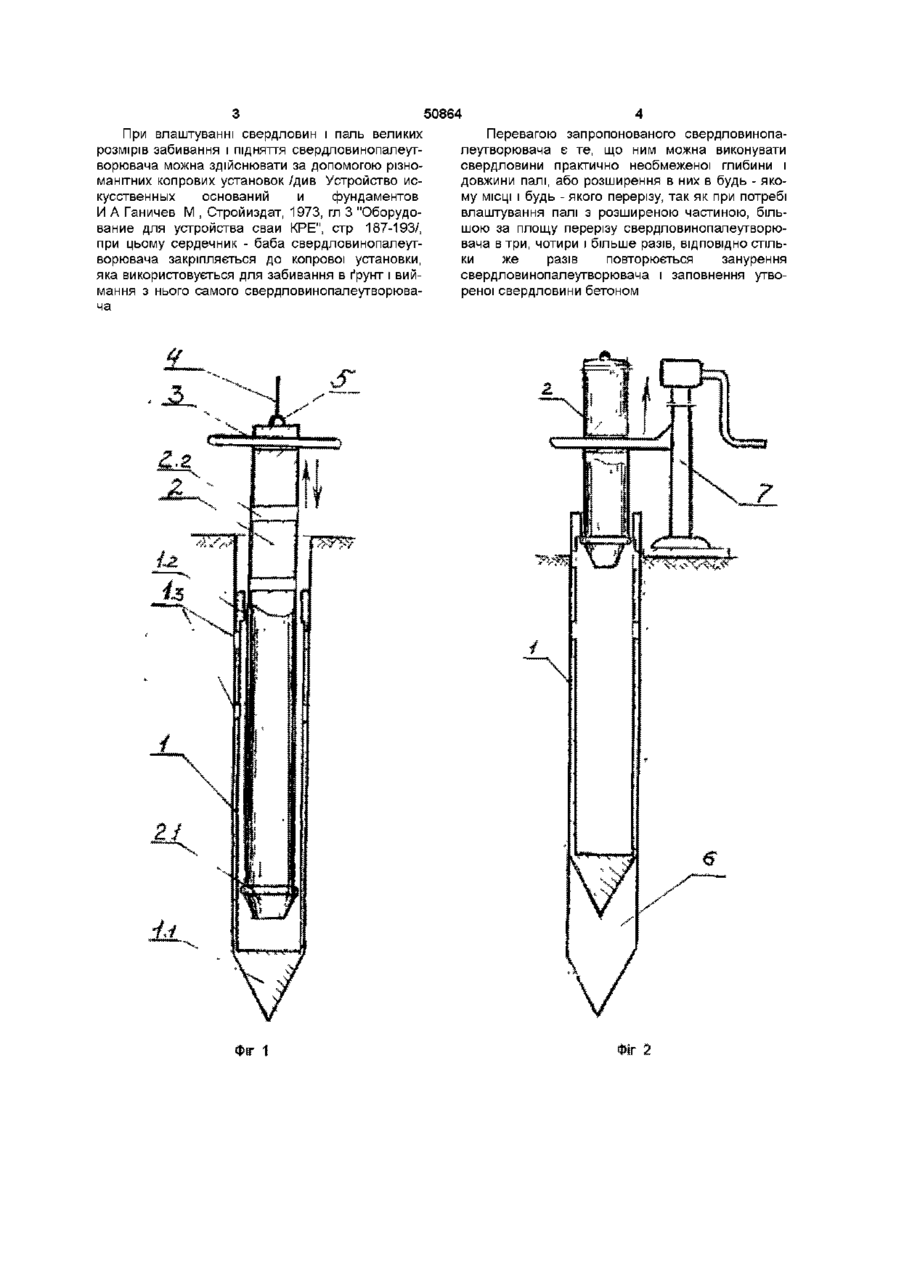

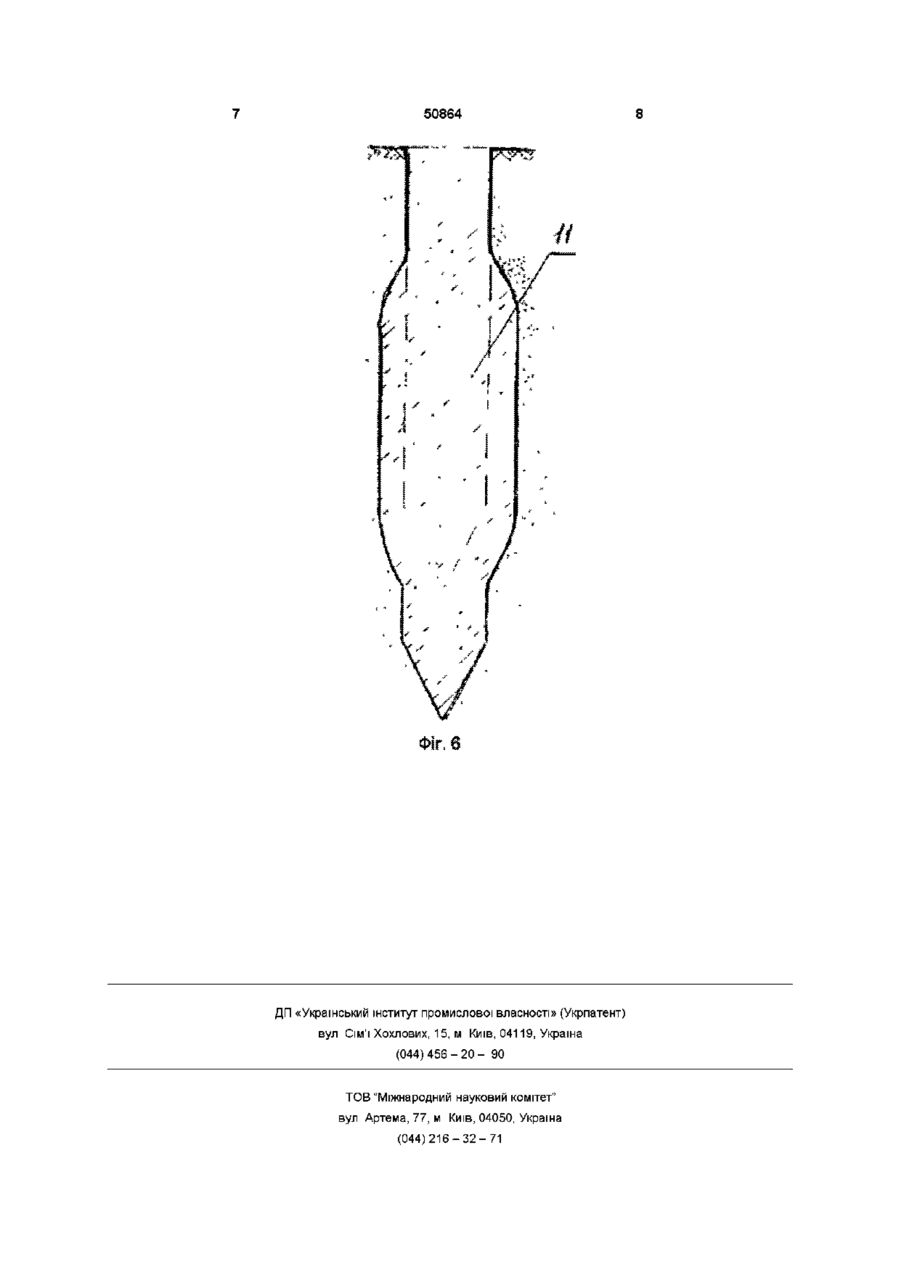

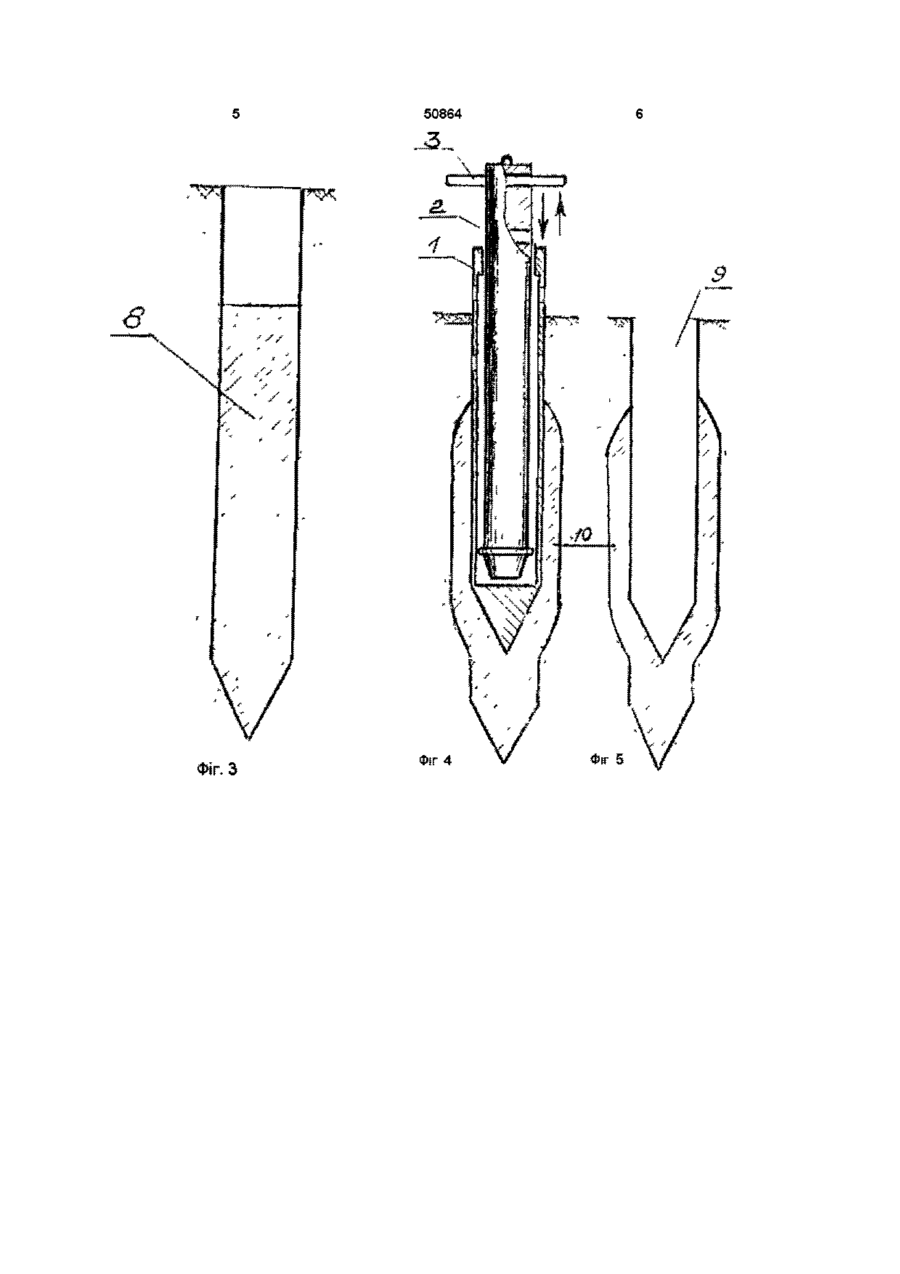

Свердловинопалеутворювач, що включає трубчатий корпус і сердечник-бабу, який відрізня ється тим, що корпус має в нижній частині наконечник, а в верхній частині звужений прохід, де переміщається сердечник-баба штангоподібної форми з розширеною головкою в нижній частині, при цьому величина головки сердечника-баби дозволяє як вільно переміщатися сердечнику-бабі всередині трубчатого корпусу, так і обмежувати повний його вихід із корпусу свердловинопалеутворювача Винахід відноситься до галузі будівництва, а більш конкретно до пристроїв для влаштування свердловин і набивних паль без виймання ґрунту, а також для обетонування стінок свердловин Відомий пристрій для влаштування набивних паль без виймання ґрунту /див Проектирование и устройство свайных фундаментов С Б Беленький М, "ВШ", стр 309, 1983/, який включає в себе обсадну трубу, яка забивається за допомогою наконечника зі стержнем, по якій рухається ударний орган Одним із недоліків відомого пристрою є те, що ним неможливо влаштовувати свердловини та палі більших розмірів, ніж розмір самого свердловинопалеутворювача Задачею даного винаходу є усунення вищевказаного недоліку Поставлена задача вирішується тим, що в свердловинопалеутворювачі, який включає трубчатий корпус і сердечник-бабу, згідно з винаходом, корпус має в нижній частині наконечник, а в верхній частині - звужений прохід, де переміщається сердечник-баба штангоподібної форми з розширеною головкою в нижній частині, при цьому величина головки сердечника дозволяє як вільно переміщатися сердечнику-бабі всередині трубчатого корпусу, так і обмежувати повний його вихід із корпусу свердловинопалеутворювача На наведених графічних матеріалах зображені загальні види скважинопалеутворювача в перерізах (див фіг 1 - 6) Свердловинопалеутворювач включає трубчатий корпус 1 з наконечником 1 1 в нижній частині, зі звуженим проходом 1 2 у верхній частині, де переміщається сердечник - баба, який виконаний у вигляді штанги з розширеною головкою 2 1 в нижній частині По всій довжині сердечника-баби і у верхній частині трубчатого корпусу виконані отвори 1 3 і 2 2 Свердловинопалеутворювач працює наступним чином 1 Здійснюється забивання скважинопалеутворювача в ґрунт При влаштуванні свердловини з невеликим поперечним перерізом і слабкими ґрунтами забивання його можна здійснювати вручну, для цього в верхній отвір сердечника-баби вставляється ручка 3 Коли ж глибина свердловини перевищує довжину самого свердловинопалеутворювача, опускання і піднімання сердечника-баби здійснюється за допомогою шнура 4, який в свою чергу кріпиться до петлі 5 (див фіг 1) 2 Виймання свердловинопалеутворювача зі свердловини 6 здійснюється за допомогою домкрата 7 (див фіг 2) 3 Для утворення бетонної палі свердловину 6 заповнюють бетоном 8 (див фіг 3) 4 Шляхом другого занурення свердловинопалеутворювача в заповнену бетоном 8 свердловину 6 утворюють ще раз свердловину 9 і навколо неї обетоновані стінки - бетонне кільце навколо свердловини з площею поперечного перерізу, яка дорівнює площі поперечного перерізу самого свердловинопалеутворювача (див фіг 4, 5) 5 Утворена в бетоні свердловина 9 заповнюється другий раз бетоном, в результаті чого одержуємо палю з поперечним перерізом розширеної частини, рівним удвоєній площі поперечного перерізу самої свердловини (див фіг 6) О (О 00 о ю 50864 При влаштуванні свердловин і паль великих розмірів забивання і підняття свердловинопалеутворювача можна здійснювати за допомогою різноманітних копрових установок /див Устройство искусственных оснований и фундаментов И А Ганичев М , Стройиздат, 1973, гл 3 "Оборудование для устройства сваи КРЕ", стр 187-193/, при цьому сердечник - баба свердловинопалеутворювача закріпляється до копрової установки, яка використовується для забивання в ґрунт і виймання з нього самого свердловинопалеутворювача ІГ 1 Перевагою запропонованого свердловинопалеутворювача є те, що ним можна виконувати свердловини практично необмеженої глибини і довжини палі, або розширення в них в будь - якому МІСЦІ і будь - якого перерізу, так як при потребі влаштування палі з розширеною частиною, більшою за площу перерізу свердловинопалеутворювача втри, чотири і більше разів, ВІДПОВІДНО стільки же разів повторюється занурення свердловинопалеутворювача і заповнення утвореної свердловини бетоном 50864 ІГ. 50864 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
