Пристрій двопровідної системи електропостачання з екранованим фазним проводом

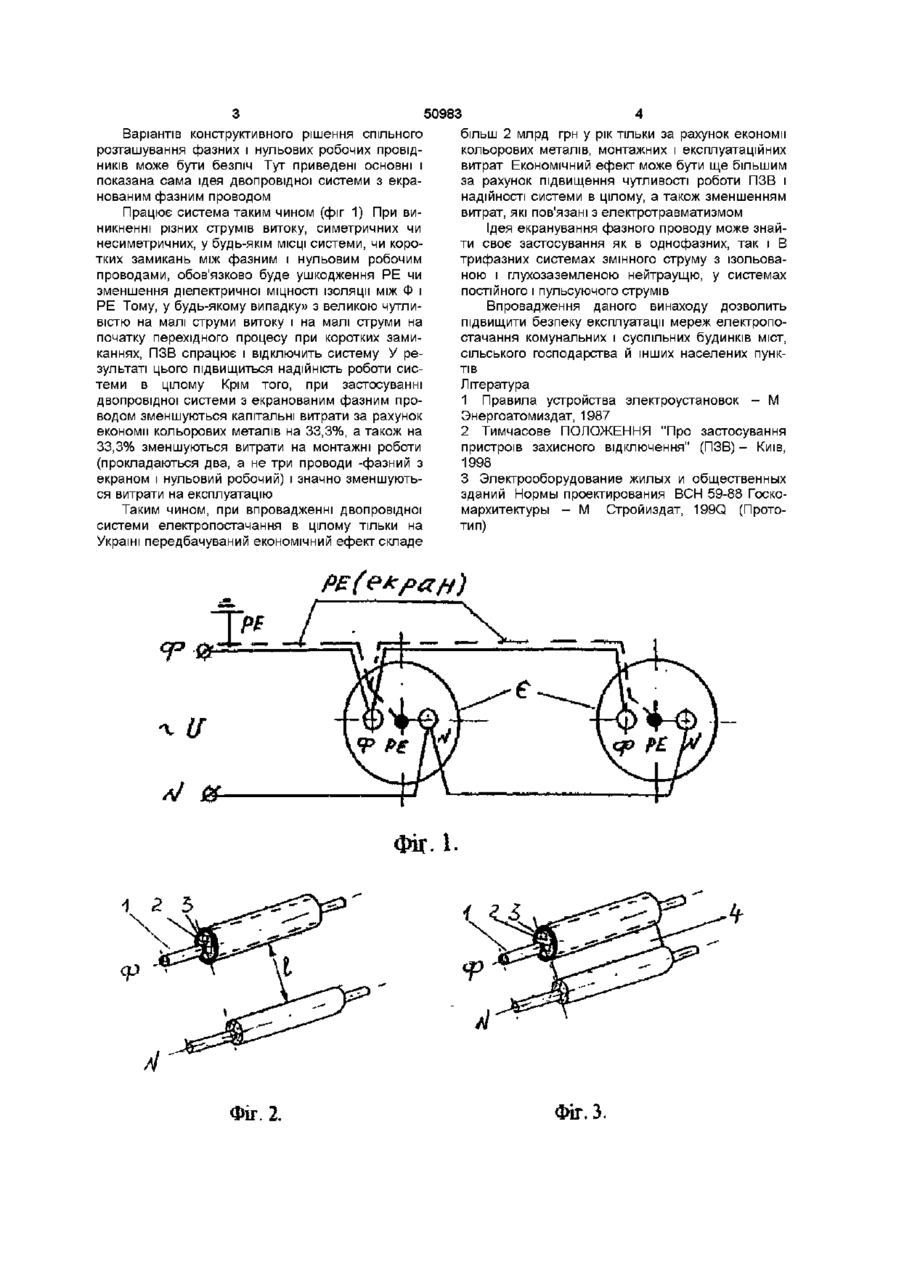

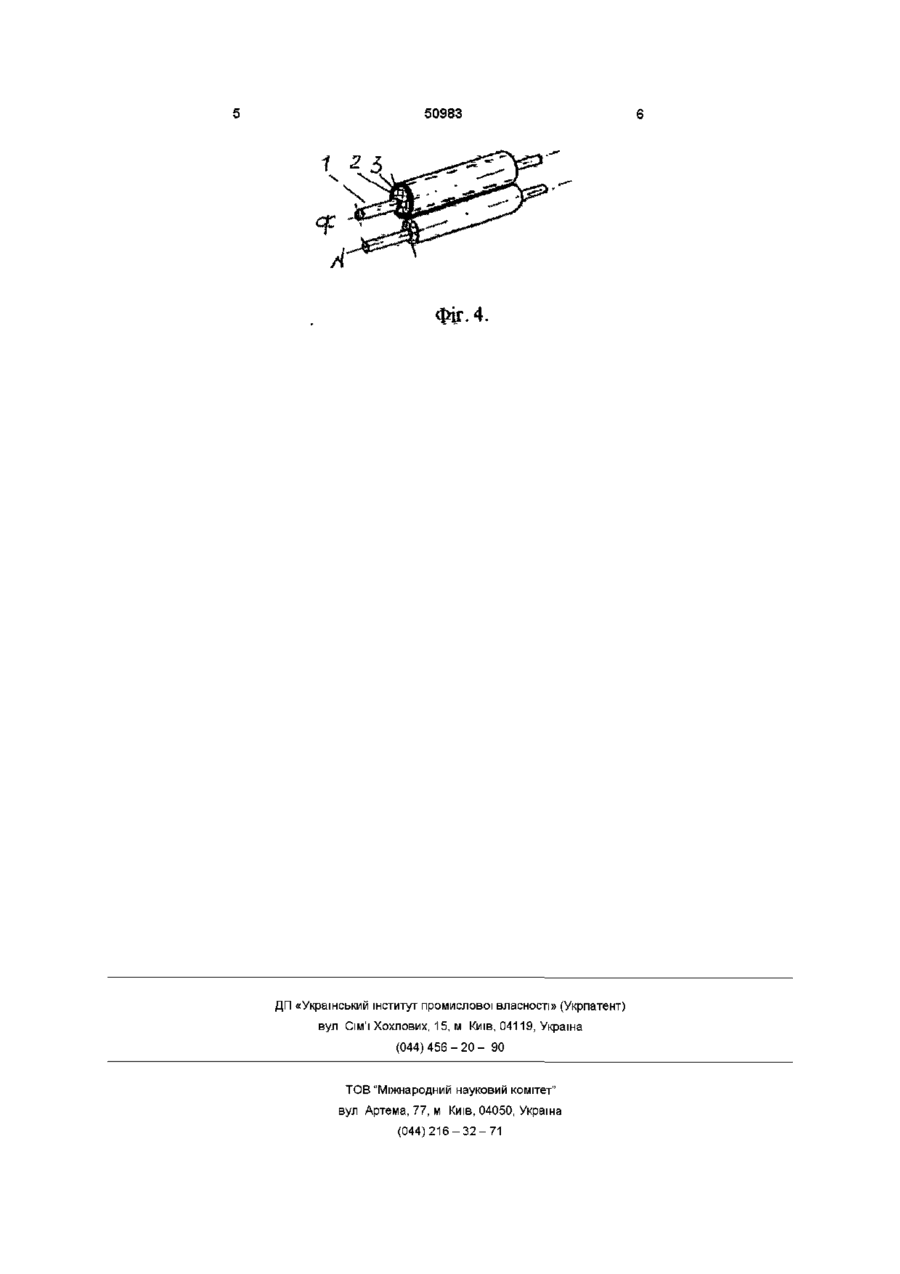

Пристрій двопровідної системи електропостачання з екранованим фазним проводом, що містить фазний та нульовий робочий проводи, який відрізняється тим, що фазний провід пристрою виконано з екраном зі струмопровідної гуми, який виконує функції нульового захисного провідника Винахід відноситься до електротехніки, зокрема, до систем електропостачання квартир, котеджів, приватних будівель і різних приміщень суспільного призначення У даний час для підвищення надійності і безпечної експлуатації однофазних електроприймачів споживачів і підвищення чутливості спрацьовування пристроїв захисного відключення (ПЗВ) застосовується трипровідна система електропостачання побутових і суспільних будинків міст [1, 2, 3] Вона складається з фазного (Ф), нульового робочого (N) провідників і нульового захисного провідника (РЕ) Усі провідники Ф, N і РЕ ізольовані одне від одного і прокладаються окремими чи сполученими трьома проводами В цій системі також застосовуються триполюсні розетки так звані «євророзетки» (Е) Найбільш близькою до запропонованого винаходу є система [3], що має ряд недоліків При установці в ній ГОВ, що обов'язково потрібно за ПРАВИЛАМИ [2], пристрій захисту буде невідчутним до симетричних струмів витоку і коротких замикань між фазним і нульовим робочим провідниками Нечуттєвий захист і до слабких струмів витоку, що можуть виникати по всій довжині провідникової системи, тобто можуть бути невеликі ушкодження (старіння) ізоляції фазного і нейтрального проводів, а зв'язок із землею (РЕ) буде слабким, і таке інше щення надійності існуючої системи електропостачання і зменшення приведених витрат на и спорудження й експлуатацію Ппоставлена задача виконується удосконаленням трипровідної системи [3] шляхом заміни її на двопровідну систему з екранованим фазним проводом і нульовим робочим проводом, у якій екран виконано зі струмопровідної гуми, котрий виконує функцію нульового захисного провідника РЕ Це є основною ВІДМІННІСТЮ від [3] Екран може бути виконаний з будь-яких струмопровідних матеріалів (наприклад, металів, мідного облеплення і таке інше), що здорожує вартість системи На фіг 1 показана двопровідна система з екранованим фазним проводом і нульовим робочим проводом, де Ф і N - фазний і нульовий робочі проводи, РЕ - екран фазного проводу, Е - «євророзетка» із третім контактом РЕ, що заземлює, і гніздами Ф і N На фіг 2, 3 і 4 показані фрагменти фазного проводу з екраном і деякі способи спільної прокладки фазного і нульового проводів, де 1 - фазний провідник з кольорових металів, 2 - основна зовнішня ІЗОЛЯЦІЯ фазного проводу, 3 - екран зі струмопровідної гуми, 4 - перемичка з діелектрика між фазним і нульовим провідниками, N - нульовий робочий провід Нульовий робочий провідник виконується в ізольованій оболонці з діелектрика і прокладається окремо на відстані І від фазного проводу (фіг 2) чи з діелектричною перемичкою, що розділяє (фіг 3), чи разом з екранованим фазним провідником (фіг 4), але обов'язково повинний бути ізольований від Ф і РЕ Система має значні приведені витрати Капітальні витрати підвищуються за рахунок прийнятої КІЛЬКОСТІ проводів з кольорових металів (три проводи) У зв'язку з цим також збільшуються витрати на монтажні роботи й експлуатацію В основу винаходу поставлена задача підви CO 00 о> о ю 50983 Варіантів конструктивного рішення спільного розташування фазних і нульових робочих провідників може бути безліч Тут приведені основні і показана сама ідея двопровідної системи з екранованим фазним проводом Працює система таким чином (фіг 1) При виникненні різних струмів витоку, симетричних чи несиметричних, у будь-якім МІСЦІ системи, чи коротких замикань між фазним і нульовим робочим проводами, обов'язково буде ушкодження РЕ чи зменшення діелектричної МІЦНОСТІ ізоляції між Ф і РЕ Тому, у будь-якому випадку» з великою чутливістю на малі струми витоку і на малі струми на початку перехідного процесу при коротких замиканнях, ПЗВ спрацює і відключить систему У результаті цього підвищиться надійність роботи системи в цілому Крім того, при застосуванні двопровідної системи з екранованим фазним проводом зменшуються капітальні витрати за рахунок економії кольорових металів на 33,3%, а також на 33,3% зменшуються витрати на монтажні роботи (прокладаються два, а не три проводи -фазний з екраном і нульовий робочий) і значно зменшуються витрати на експлуатацію Таким чином, при впровадженні двопровідної системи електропостачання в цілому тільки на Україні передбачуваний економічний ефект складе більш 2 млрд грн у рік тільки за рахунок економії кольорових металів, монтажних і експлуатаційних витрат Економічний ефект може бути ще більшим за рахунок підвищення чутливості роботи ПЗВ і надійності системи в цілому, а також зменшенням витрат, які пов'язані з електротравматизмом Ідея екранування фазного проводу може знайти своє застосування як в однофазних, так і В трифазних системах змінного струму з ізольованою і глухозаземленою нейтраущю, у системах постійного і пульсуючого струмів Впровадження даного винаходу дозволить підвищити безпеку експлуатації мереж електропостачання комунальних і суспільних будинків міст, сільського господарства й інших населених пунктів Література 1 Правила устройства электроустановок - М Энергоатомиздат, 1987 2 Тимчасове ПОЛОЖЕННЯ "Про застосування пристроїв захисного відключення" (ПЗВ) - Київ, 1998 3 Электрооборудование жилых и общественных зданий Нормы проектирования ВСН 59-88 Госкомархитектуры - М Стройиздат, 199Q (Прототип) Фіг Л. Фіг. 2. Фіг.З. 50983 Фіг. 4. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
