Збірна волока

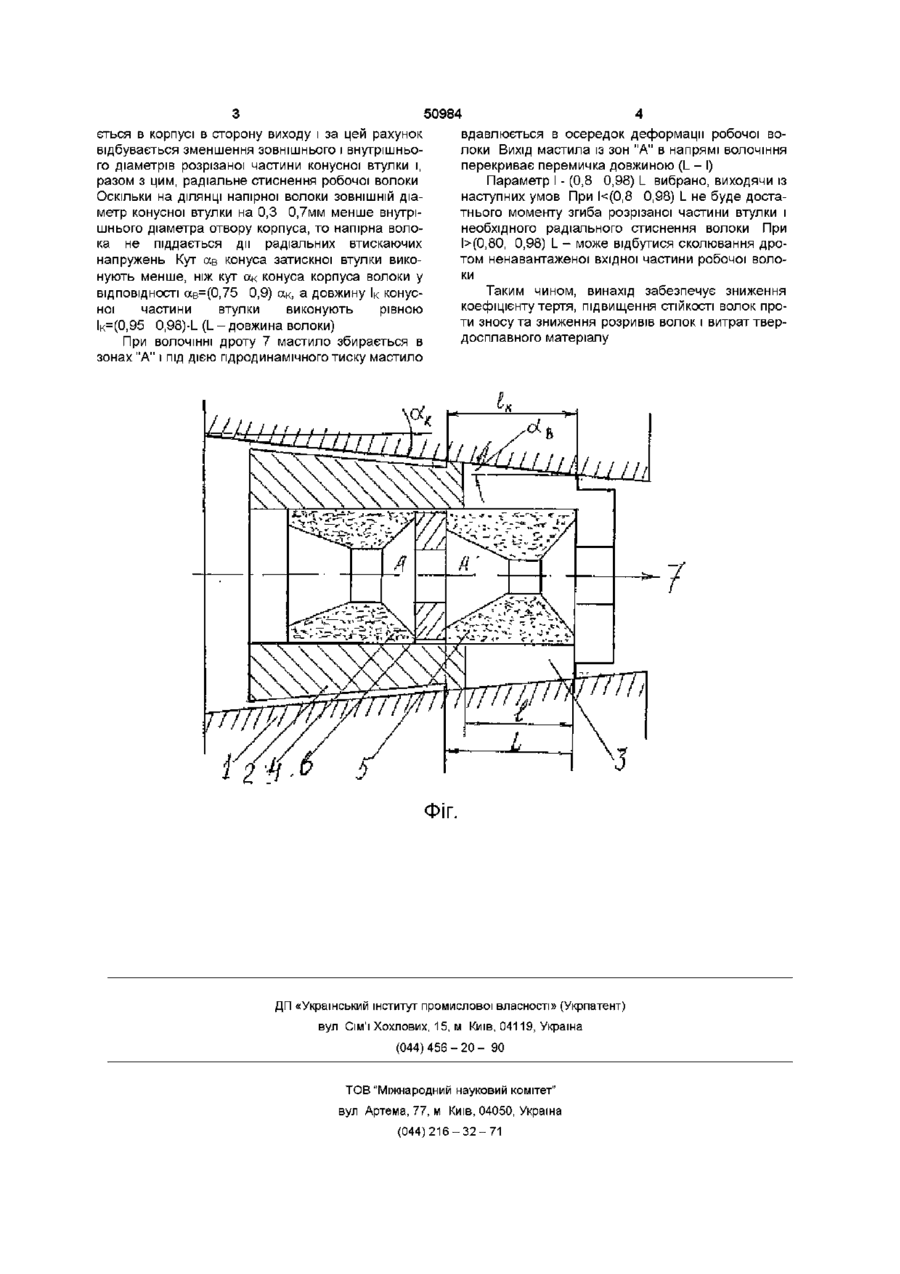

Збірна волока, яка містить корпус, затискну конусну з розрізом ( цангову ) втулку, напірну і робочу волоки з шайбою між ними, яка відрізняється тим, що на ВИХІДНІЙ частині конусної затискної втулки поздовжній розріз виконано на довжині £ = (0,80 0,98)_, де L - довжина твердосплавної робочої волоки що приводить до значних витрат твердосплавних волок (матеріал ВК6-ВК10, В-вольфрам, К-кобальт - 6 10%) В основу винаходу поставлено завдання створення такої збірної волоки, в якій нові елементи и складових частин дають змогу зменшити витрати дорогих твердосплавних волок, а також поліпшити умови гідродинамічної подачі технологічного мастила в робочу волоку Технічним результатом винаходу є зниження коефіцієнта тертя і витрати електроенергії при ВОЛОЧІННІ дроту за рахунок підвищення гідродинамічного напору мастила в робочу волоку і підвищення товщини шару мастила в осередку деформації Для вирішення поставленого завдання в збірній волоці, яка має корпус затискну конусну з розрізом (цангову) втулку, напірну і робочу волоки з шайбою між ними, згідно з винаходом, на ВИХІДНІЙ частині конусної затискної втулки виконаний поздовжній розріз на довжині І=(0,80 0,98)-І_ , де L довжина твердосплавної робочої волоки На рисунку приведено розріз збірної волоки Збірна волока має корпус 1, спеціальну конусну затискну втулку 2 із поздовжнім розрізом 3 на ВИХІДНІЙ частині її довжині, напірну 4 і робочу 5 волоки І шайбу б між ними В робочій волоці протягують дріт 7 Зборку інструменту виконують таким чином, В першу чергу в корпус 1 установлюють конусну затискну втулку 2, далі установлюють послідовно робочу волоку 5, шайбу 6 і напірну волоку 4 Зібраний Інструмент затискують гайкою Під дією сили стиснення конусна затискна втулка просува 00 о ю 50984 ється в корпусі в сторону виходу і за цей рахунок відбувається зменшення зовнішнього і внутрішнього діаметрів розрізаної частини конусної втулки і, разом з цим, радіальне стиснення робочої волоки Оскільки на ДІЛЯНЦІ напірної волоки ЗОВНІШНІЙ діа метр конусної втулки на 0,3 0,7мм менше внутрішнього діаметра отвору корпуса, то напірна волока не піддається дії радіальних втискаючих напружень Кут ав конуса затискної втулки виконують менше, ніж кут ак конуса корпуса волоки у ВІДПОВІДНОСТІ ав=(0,75 0,9) ак, а довжину І« конусної частини втулки виконують рівною Ік=(0,95 0,98)-l_ (L - довжина волоки) При ВОЛОЧІННІ дроту 7 мастило збирається в зонах "А" і під дією гідродинамічного тиску мастило вдавлюється в осередок деформації робочої волоки Вихід мастила із зон "А" в напрямі волочіння перекриває перемичка довжиною (L - І) Параметр І - (0,8 0,98) L вибрано, виходячи із наступних умов При І(0,80, 0,98) L - може відбутися сколювання дротом ненавантаженої вхідної частини робочої волоки Таким чином, винахід забезпечує зниження коефіцієнту тертя, підвищення СТІЙКОСТІ волок проти зносу та зниження розривів волок і витрат твердосплавного матеріалу 5 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
