Пристрій для завантаження сільськогосподарських матеріалів із куп

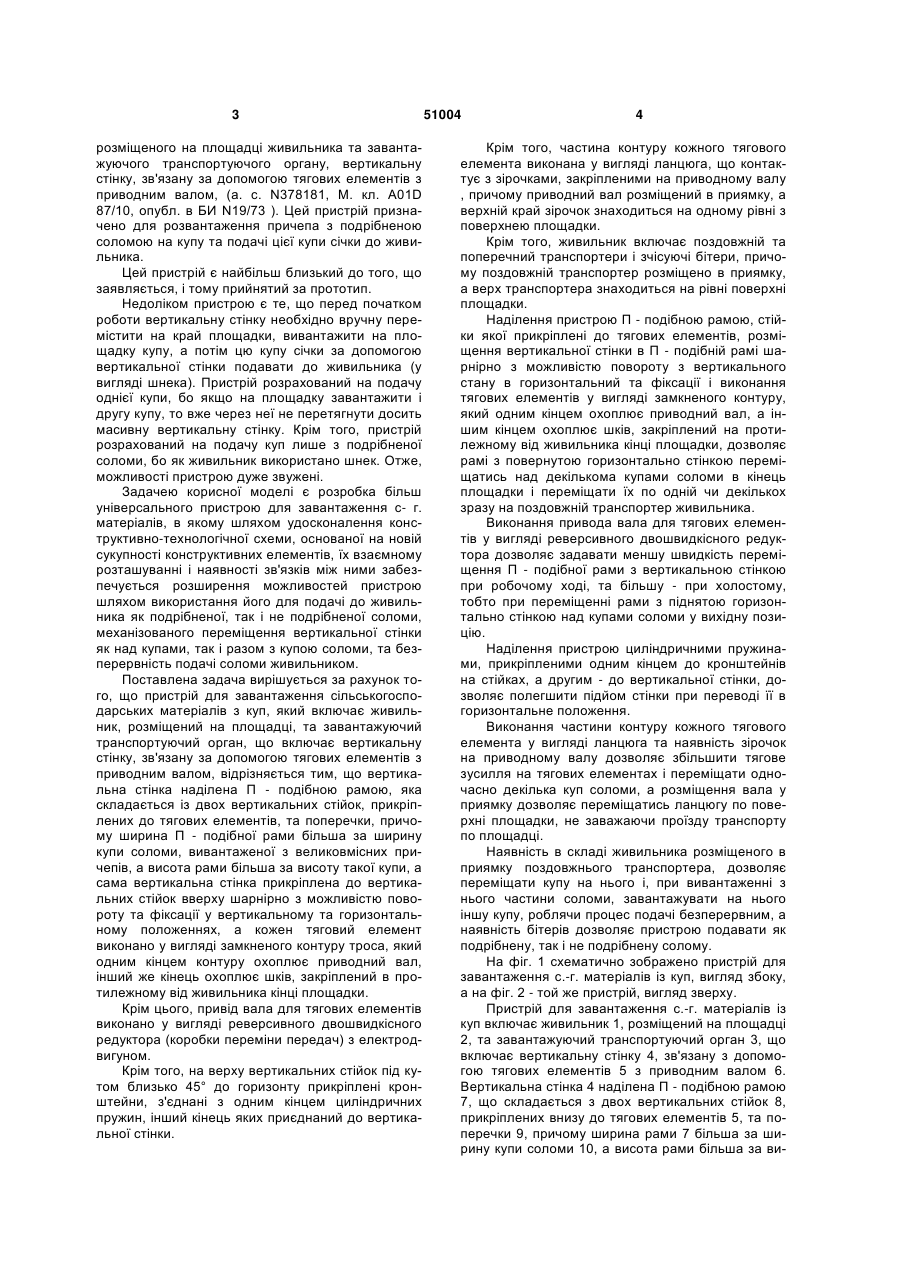

1. Пристрій для завантаження сільськогосподарських матеріалів із куп, який складається з розміщеного на площадці живильника та завантажуючого транспортуючого органу, що включає підгрібаючу вертикальну стінку, зв'язану за допомогою тягових елементів з приводним валом, який відрізняється тим, що вертикальна стінка оснащена П-подібною рамою, яка складається із двох вертикальних стійок, прикріплених до тягових елементів, та поперечки, ширина П-подібної рами більша за ширину купи соломи, вивантаженої з великомістких причепів, а висота перекладини рами більша за висоту такої купи, причому сама вертикальна стінка прикріплена до вертикальних стійок вверху шарнірно з можливістю повороту та фіксації у вертикальному та горизонтальному положенні, кожен тяговий елемент виконано у вигляді замкненого контуру троса, який одним кінцем U 2 (19) 1 3 розміщеного на площадці живильника та завантажуючого транспортуючого органу, вертикальну стінку, зв'язану за допомогою тягових елементів з приводним валом, (а. с. N378181, М. кл. А01D 87/10, опубл. в БИ N19/73 ). Цей пристрій призначено для розвантаження причепа з подрібненою соломою на купу та подачі цієї купи січки до живильника. Цей пристрій є найбільш близький до того, що заявляється, і тому прийнятий за прототип. Недоліком пристрою є те, що перед початком роботи вертикальну стінку необхідно вручну перемістити на край площадки, вивантажити на площадку купу, а потім цю купу січки за допомогою вертикальної стінки подавати до живильника (у вигляді шнека). Пристрій розрахований на подачу однієї купи, бо якщо на площадку завантажити і другу купу, то вже через неї не перетягнути досить масивну вертикальну стінку. Крім того, пристрій розрахований на подачу куп лише з подрібненої соломи, бо як живильник використано шнек. Отже, можливості пристрою дуже звужені. Задачею корисної моделі є розробка більш універсального пристрою для завантаження с- г. матеріалів, в якому шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними забезпечується розширення можливостей пристрою шляхом використання його для подачі до живильника як подрібненої, так і не подрібненої соломи, механізованого переміщення вертикальної стінки як над купами, так і разом з купою соломи, та безперервність подачі соломи живильником. Поставлена задача вирішується за рахунок того, що пристрій для завантаження сільськогосподарських матеріалів з куп, який включає живильник, розміщений на площадці, та завантажуючий транспортуючий орган, що включає вертикальну стінку, зв'язану за допомогою тягових елементів з приводним валом, відрізняється тим, що вертикальна стінка наділена П - подібною рамою, яка складається із двох вертикальних стійок, прикріплених до тягових елементів, та поперечки, причому ширина П - подібної рами більша за ширину купи соломи, вивантаженої з великовмісних причепів, а висота рами більша за висоту такої купи, а сама вертикальна стінка прикріплена до вертикальних стійок вверху шарнірно з можливістю повороту та фіксації у вертикальному та горизонтальному положеннях, а кожен тяговий елемент виконано у вигляді замкненого контуру троса, який одним кінцем контуру охоплює приводний вал, інший же кінець охоплює шків, закріплений в протилежному від живильника кінці площадки. Крім цього, привід вала для тягових елементів виконано у вигляді реверсивного двошвидкісного редуктора (коробки переміни передач) з електродвигуном. Крім того, на верху вертикальних стійок під кутом близько 45° до горизонту прикріплені кронштейни, з'єднані з одним кінцем циліндричних пружин, інший кінець яких приєднаний до вертикальної стінки. 51004 4 Крім того, частина контуру кожного тягового елемента виконана у вигляді ланцюга, що контактує з зірочками, закріпленими на приводному валу , причому приводний вал розміщений в приямку, а верхній край зірочок знаходиться на одному рівні з поверхнею площадки. Крім того, живильник включає поздовжній та поперечний транспортери і зчісуючі бітери, причому поздовжній транспортер розміщено в приямку, а верх транспортера знаходиться на рівні поверхні площадки. Наділення пристрою П - подібною рамою, стійки якої прикріплені до тягових елементів, розміщення вертикальної стінки в П - подібній рамі шарнірно з можливістю повороту з вертикального стану в горизонтальний та фіксації і виконання тягових елементів у вигляді замкненого контуру, який одним кінцем охоплює приводний вал, а іншим кінцем охоплює шків, закріплений на протилежному від живильника кінці площадки, дозволяє рамі з повернутою горизонтально стінкою переміщатись над декількома купами соломи в кінець площадки і переміщати їх по одній чи декількох зразу на поздовжній транспортер живильника. Виконання привода вала для тягових елементів у вигляді реверсивного двошвидкісного редуктора дозволяє задавати меншу швидкість переміщення П - подібної рами з вертикальною стінкою при робочому ході, та більшу - при холостому, тобто при переміщенні рами з піднятою горизонтально стінкою над купами соломи у вихідну позицію. Наділення пристрою циліндричними пружинами, прикріпленими одним кінцем до кронштейнів на стійках, а другим - до вертикальної стінки, дозволяє полегшити підйом стінки при переводі її в горизонтальне положення. Виконання частини контуру кожного тягового елемента у вигляді ланцюга та наявність зірочок на приводному валу дозволяє збільшити тягове зусилля на тягових елементах і переміщати одночасно декілька куп соломи, а розміщення вала у приямку дозволяє переміщатись ланцюгу по поверхні площадки, не заважаючи проїзду транспорту по площадці. Наявність в складі живильника розміщеного в приямку поздовжнього транспортера, дозволяє переміщати купу на нього і, при вивантаженні з нього частини соломи, завантажувати на нього іншу купу, роблячи процес подачі безперервним, а наявність бітерів дозволяє пристрою подавати як подрібнену, так і не подрібнену солому. На фіг. 1 схематично зображено пристрій для завантаження с.-г. матеріалів із куп, вигляд збоку, а на фіг. 2 - той же пристрій, вигляд зверху. Пристрій для завантаження с.-г. матеріалів із куп включає живильник 1, розміщений на площадці 2, та завантажуючий транспортуючий орган 3, що включає вертикальну стінку 4, зв'язану з допомогою тягових елементів 5 з приводним валом 6. Вертикальна стінка 4 наділена П - подібною рамою 7, що складається з двох вертикальних стійок 8, прикріплених внизу до тягових елементів 5, та поперечки 9, причому ширина рами 7 більша за ширину купи соломи 10, а висота рами більша за ви 5 51004 соту такої купи . Вертикальна стінка 4 прикріплена до стійок 8 шарнірно з можливістю повороту та фіксації в вертикальному та горизонтальному положеннях. Кожен тяговий елемент 5 виконано у вигляді замкнутого контуру, один кінець 11 якого охоплює приводний вал 6 (паралельно якому розміщено натяжний вал 12), а інший кінець контуру охоплює шків 13, закріплений в кінці площадки 2. Привід 14 вала 6 виконано у вигляді реверсивного двоступінчастого редуктора 15 (може бути використана коробка переміни передач) з електродвигуном 16. На верху вертикальних стійок 8 прикріплені кронштейни 17, з'єднані з одним кінцем циліндричної пружини 18, інший кінець якої прикріплено до вертикальної стінки 4. Частина контуру тягових елементів 5 виконана у вигляді ланцюга 19, а на приводному валу 6 на кінцях закріплені зірочки 20, які входять в зачеплення з ланцюгом 19, причому вал 6 встановлено в приямку, а верхній край зірочок 20 знаходиться на одному рівні з площиною поверхні площадки 2. Живильник 1 складається з поздовжнього 21 та поперечного 22 транспортерів і бітерів 23. Поздовжній транспортер 21 розміщено в приямку, верх цього транспортера знаходиться на рівні поверхні площадки. Працює пристрій так. Трактор з декількома заповненими соломою причепами заїжджає на пло Комп’ютерна верстка І.Скворцова 6 щадку 2 і вивантажує з них солому купами поміж тягових елементів 5 вздовж площадки. Вертикальна стінка 4 на П - подібній рамі 7 встановлюється в горизонтальне положення і фіксується. Реверсивний редуктор 15 переключається на підвищену швидкість, включають електродвигун 16, і вал 6 через зірочки 20 та ланцюг 19 тягового елемента 5 переміщає раму 7 над першою купою соломи. Після переміщення електродвигун виключають, рама 7 зупиняється. Вертикальну стінку 4 встановлюють вертикально і фіксують, редуктор 15 переключають на уповільнений зворотний хід і включають електродвигун 16. Рухаючись, рама 7 з вертикальною стінкою 4 переміщає купу соломи на поздовжній транспортер 21, який починає подавати солому на бітери 23 та поперечний транспортер 22. Потім рама 7 переміщається назад, піднімається горизонтально стінка 4 і рама 7 переміщається над наступною купою соломи. Після переводу стінки 4 у вертикальне положення рама 7 починає переміщати купу на поздовжній транспортер 21 і так процес повторяється. Хоча процес завантаження куп циклічний, але вивантаження соломи з поздовжнього транспортера на поперечний іде безперервно. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
