B23B 33/00 — Ручний патрони; провідні центри; кулачкові повідці, наприклад хомутики токарних верстатів

Номер патенту: 90591

Опубліковано: 10.06.2014

Автори: Киянець Аліна Петрівна, Подзолкін Іван Олександрович, Кальченко Дмитро Володимирович, Кальченко Віталій Іванович

МПК: B23B 33/00

Мітки: повідковий, пристрій

Формула / Реферат:

Повідковий пристрій приводу обертання деталі, який включає обертаючі синхронно центри передньої та задньої бабок, при цьому центр задньої бабки має регульоване осьове переміщення, а сила гальмування регулюється за рахунок осьового затиску задньої бабки, який відрізняється тим, що центри передньої та задньої бабок мають три розташовані під кутом 120° криволінійні ділянки, які при повороті заготовки забезпечують її фіксацію та центрування і...

Номер патенту: 37332

Опубліковано: 15.05.2001

Автори: Сиротюк Володимир Григорович, Кущак Ігор Володимирович, Пастернак Богдан Миронович, Сиротюк Віктор Володимирович, Кривий Петро Дмитрович

МПК: B23B 33/00

Мітки: поводковий, центр

Формула / Реферат:

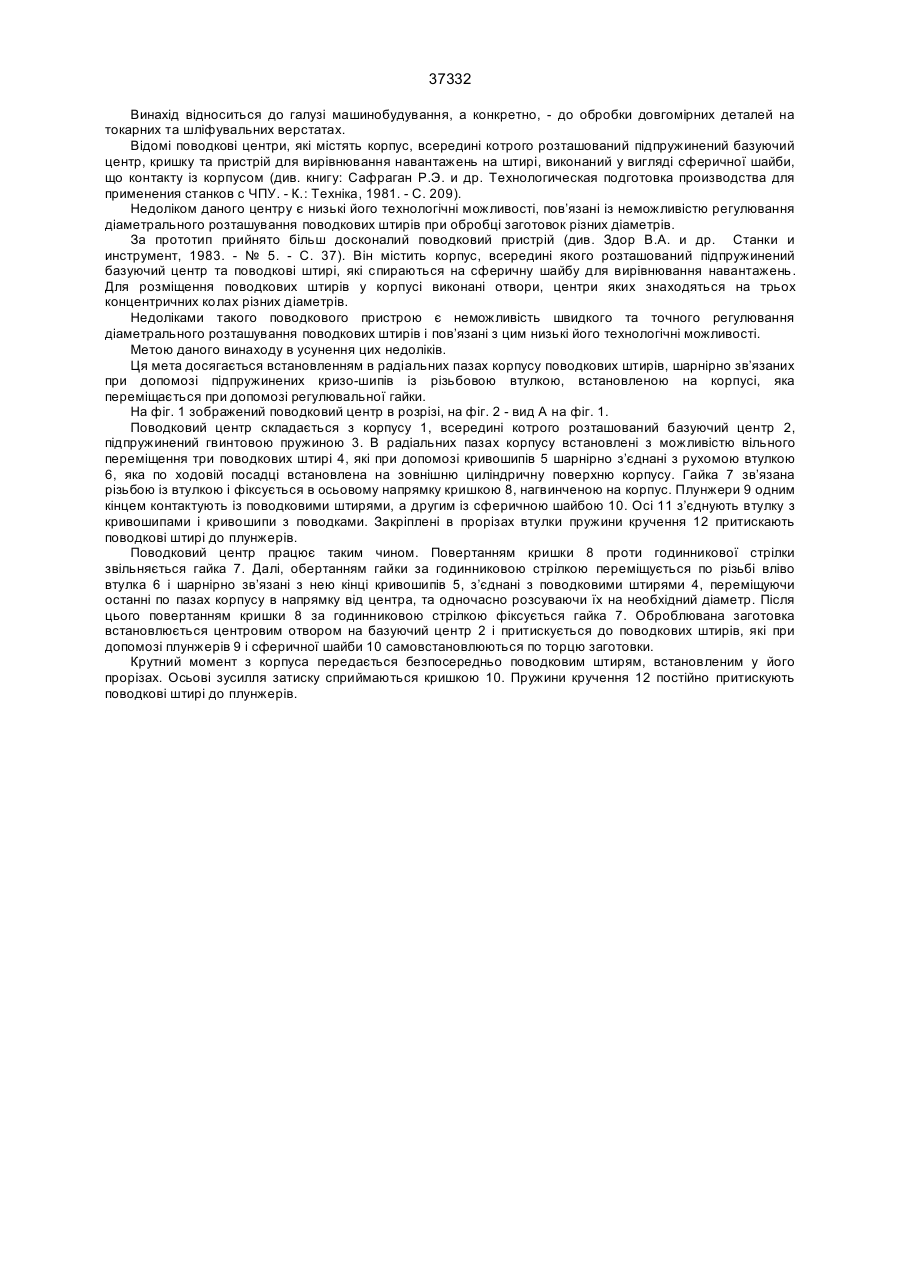

Поводковий центр, який включає корпус, кришку, підпружинений базуючий центр, поводкові штирі та пристрій для ви­рівнювання навантажень між штирями, який відрізняється тим, що в коспусі центру виконані радіальні пази, всередині   яких розташовані з можливістю переміщування поводкові штирі, шарнірно зв´язані за допомогою підпружинених кривошипів а рухомою в осьовому напрямку втулкою, встановлєною на корпус і з можливістю переміщування за...

Номер патенту: 31197

Опубліковано: 15.12.2000

Автори: Калушка Володимир Павлович, Кущак Ігор Володимирович, Василик Василь Миронович, Кухарський Олександр Мартинович, Кущак Оксана Михайлівна

МПК: B23B 33/00

Мітки: повідковий, центр

Текст:

...доталі вш ваються в II торець zia вошчшіу ^ t в цей момент тореіф заготовка впирається в торцовш упор 14 1 II рух пршшияетьоя* ііри вьшкшші оборїів шпшщеля ПОВІДІ«ШШІ цашрр породас крутаиіі цоанвит оброб» лшаиііі деталі чораз иовідіюві ЄЛОШЯФН * ІЗ зацропоиованоаду повідцсово^у цватрі аюрсткість тарільчаотизс II, ню ЕІдтйсасшть повідкові влвшіїзі слід возпачаїи ЇЮ де /*г » иваксісзальвв ЗІШЧОЇІКЯ ОВЛИ різгіішя ігри обробді деталей Із...

Номер патенту: 31196

Опубліковано: 15.12.2000

Автори: Кущак Ігор Володимирович, Кущак Оксана Михайлівна, Кухарський Олександр Мартинович, Калушка Володимир Павлович

МПК: B23B 33/00

Мітки: повідковий, центр

Текст:

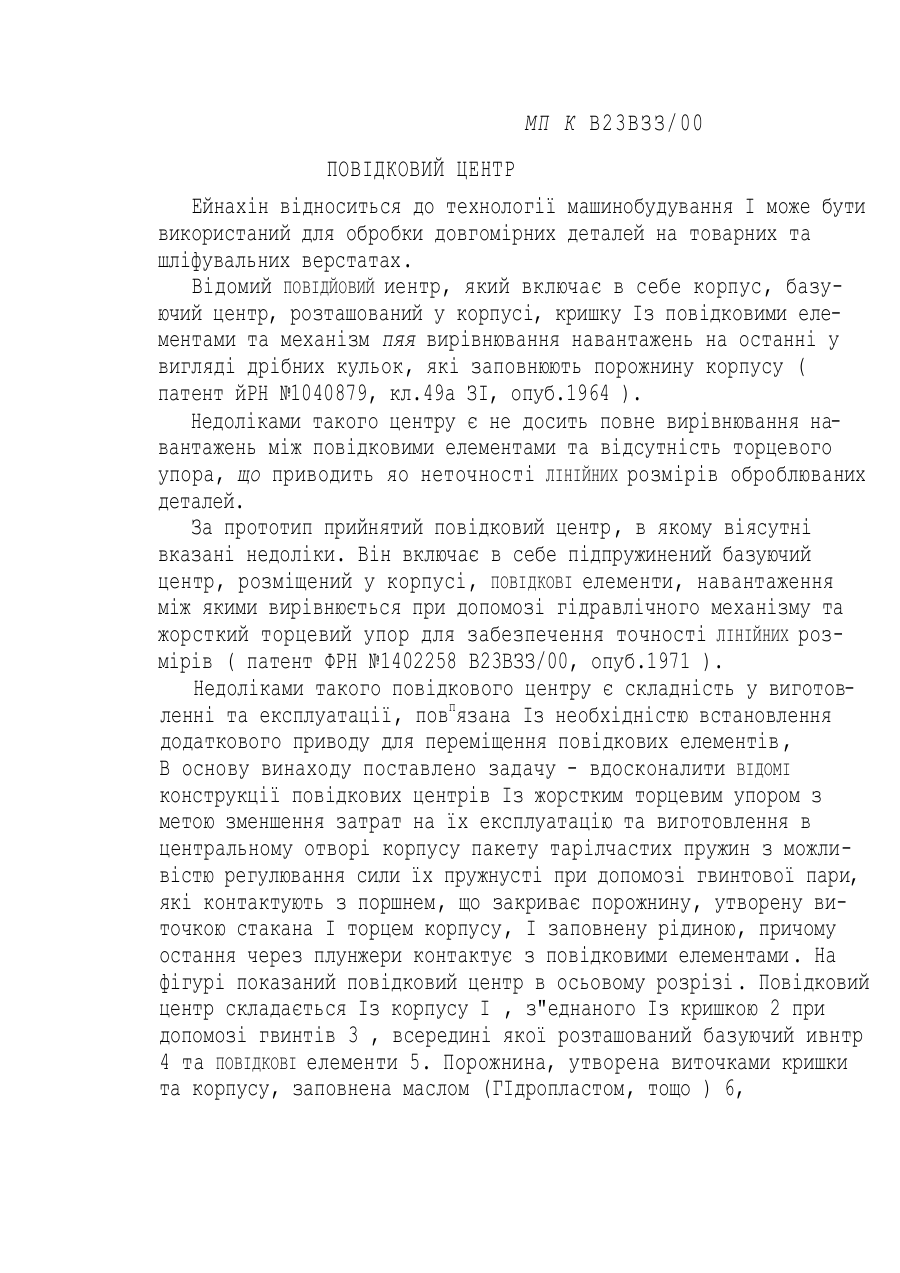

...з поршнем, що закриває порожнину, утворену виточкою стакана І торцем корпусу, І заповнену рідиною, причому остання через плунжери контактує з повідковими елементами . На фігурі показаний повідковий центр в осьовому розрізі . Повідковий центр складається Із корпусу І , з"еднаного Із кришкою 2 при допомозі гвинтів 3 , всередині якої розташований базуючий ивнтр 4 та ПОВІДКОВІ елементи 5. Порожнина, утворена виточками кришки та корпусу,...

Номер патенту: 30221

Опубліковано: 15.11.2000

Автори: Сиротюк Віктор Володимирович, Калушка Володимир Павлович, Кривий Петро Дмитрович, Кущак Ігор Володимирович, Кухарвський Олександр Мартинович

МПК: B23B 33/00

Мітки: повідковий, пристрій

Формула / Реферат:

Повідковий пристрій, що містить підпружинений базуючий центр, розташований у корпусі, зв'язаному із повідком через демпфуючі елементи і відрізняється тим, що демпфуючі елементи виконані у вигляді ексцентричних втулок, встановлених в отворах сателітів, що входять у склад планетарного механізму, який забезпечує їх поворот.

Номер патенту: 30220

Опубліковано: 15.11.2000

Автори: Сиротюк Віктор Володимирович, Кривий Петро Дмитрович, Кущак Ігор Володимирович, Калушка Володимир Павлович, Кухарський Олександр Мартинович

МПК: B23B 33/00

Мітки: центр, повідковий

Формула / Реферат:

Повідковий центр, що містить корпус, всередині якого розташований підпружинений базуючий центр і повідкову шайбу, який відрізняється тим, що повідкова шайба встановлена на циліндричний виступ корпусу і зв'язана з останнім при допомозі важелів, встановлених під кутом до перпендикулярів, проведених в точках спряження важелів з корпусом, причому проекції вказаних важелів на торцеву площину корпусу, яка розташована з боку повідкової шайби,...

Номер патенту: 29046

Опубліковано: 16.10.2000

Автори: Кущак Ігор Володимирович, Сиротюк Віктор Володимирович, Сиротюк Володимир Григорович, Кривий Петро Дмитрович, Пастернак Богдан Миронович

МПК: B23B 33/00

Мітки: центр, повідковий

Формула / Реферат:

Поводковий центр, який включав корпус, кришку, підпружинений базуючий центр, поводкові штирі та пристрій для вирівнювання навантажень між штирями, який відрізняється тим, що пристрій для вирівнювання навантажень між штирями виконаний у вигляді шариків, розміщених у кільцевій канавці, утвореній виточками корпусу та кришки, контактуючих із поводковими штирями через плунжери, розташовані всередині поліуретанових втулок, які встановлені в отворах...

Номер патенту: 12953

Опубліковано: 28.02.1997

Автор: Шишмаков Олександр Анатолієвич

МПК: B23B 33/00

Мітки: верстату, повідковий, пристрій

Формула / Реферат:

(57) 1. Поводковое устройство к станку, вкорпусе которого расположен неподвижный центр и шайбы с подпружиненными пальцами, отличающееся тем, что устройство снабжено механизмом поворота шайбы, выполненным в виде конической передачи с роликом, ось которого установлена неподвижно, и гидроцилиндра со штоком, предназначенным для связи с конической передачей, при этом упомянутый ролик предназначен для связи c шайбой.2. Устройство по...

Номер патенту: 4017

Опубліковано: 27.12.1994

Автори: Соболєв Сергій Михайлович, Фролов Віктор Васильович

МПК: B23B 33/00

Мітки: патрон, поводковий

Формула / Реферат:

Поводковый патрон круглошлифовального станка, содержащий размещенный на передней бабке станка корпус, подпружиненные рычаги с зажимными кулачками, установленные с возмож­ностью поворота на диске, подпружиненном отно­сительно гильзы передней бабки и содержащем планетарный редуктор, сателлиты которого уста­новлены на эксцентриковых осях, отличающийся тем, что, с целью повышения точности, патрон снабжен расположенным на его корпусе концент­рично...
