Спосіб порізки вторинних автотракторних шин і інструмент для його реалізації

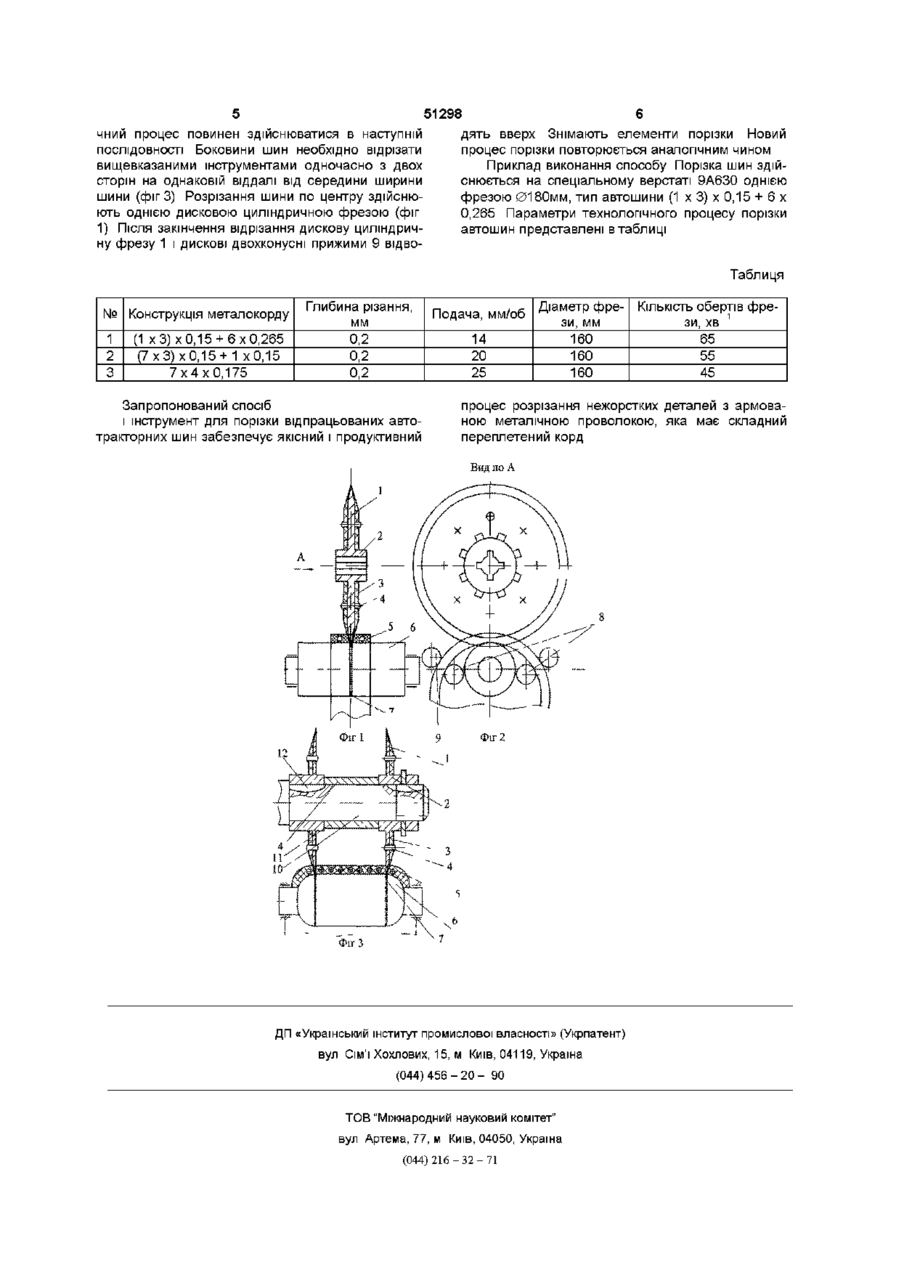

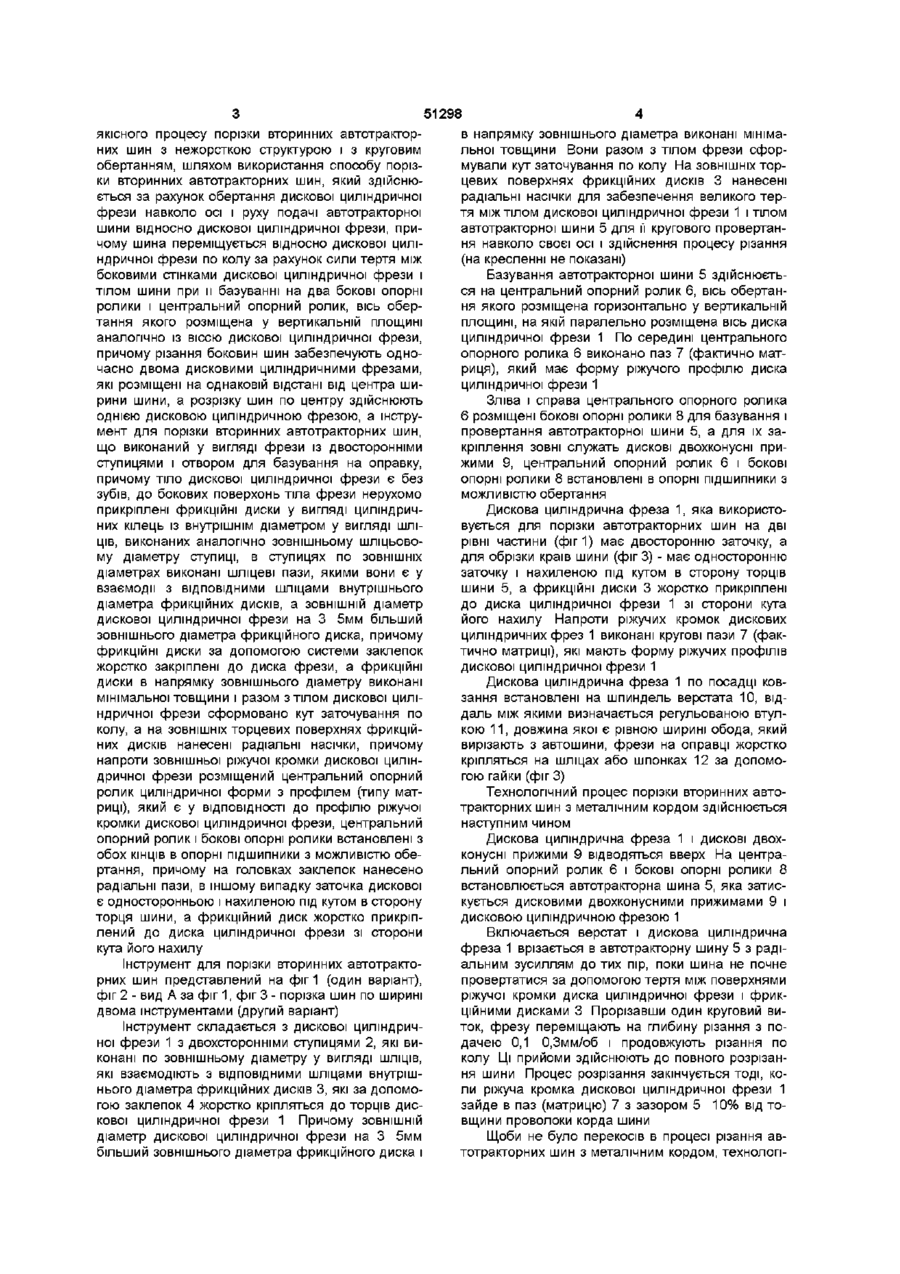

1 Спосіб порізки вторинних автотраісгорних шин, який здійснюється за рахунок обертання дискової циліндричної фрези навколо осі і руху подачі автотракторної шини відносно дискової циліндричної фрези, який відрізняється тим, що шина переміщується відносно дискової циліндричної фрези по колу за рахунок сили тертя між боковими стінками дискової циліндричної фрези і тілом шини при її базуванні на два бокові опорні ролики і центральний опорний ролик, вісь обертання якого розміщена у вертикальній площині аналогічно із віссю дискової циліндричної фрези 2 Спосіб за п 1, який відрізняється тим, що різання боковин шин забезпечують одночасно двома дисковими циліндричними фрезами, які розміщені на однаковій відстані від центра ширини шини, а розрізку шин по центру здійснюють однією дисковою циліндричною фрезою 3 Інструмент для порізки вторинних автотракторних шин, що виконаний у вигляді фрези із двосторонніми маточинами і отвором для базування на оправці, який відрізняється тим, що тіло дискової циліндричної фрези виконано без зубів, до боко Винахід відноситься до металообробки і може мати широке використання для переробки вторинних автотракторних шин Спосіб порізки вторинних автотракторних шин, який здійснюється за рахунок обертання дискової циліндричної фрези навколо осі і руху подачі автотракторної шини відносно дискової циліндричної фрези (Егоров М Е Технология машиностроения - М Высшая школа, 1965 - 488с ) Недоліком даного способу є те, що він не може бути використаний для обробки нежорстких вих поверхонь тіла фрези нерухомо прикріплені фрикційні диски у вигляді циліндричних кілець із внутрішнім діаметром у вигляді ШЛІЦІВ, виконаних аналогічно зовнішньому шліцевому діаметру маточини, в маточинах по ЗОВНІШНІХ діаметрах виконані ШЛІЦЬОВІ пази, якими вони є у взаємодії з ВІДПОВІДНИМИ шліцами внутрішнього діаметра фрикційних дисків, а ЗОВНІШНІЙ діаметр дискової циліндричної фрези на 3 5мм більший зовнішнього діаметра фрикційного диска, причому фрикційні диски за допомогою системи заклепок жорстко закріплені до диска фрези, а фрикційні диски в напрямку зовнішнього діаметра виконані мінімальної товщини і разом з тілом дискової циліндричної фрези формують кут заточування по колу, а на ЗОВНІШНІХ торцевих поверхнях фрикційних дисків нанесені радіальні насічки, причому напроти зовнішньої ріжучої кромки дискової циліндричної фрези розміщений центральний опорний ролик циліндричної форми з профілем (типу матриці), який відповідає профілю різальної кромки дискової циліндричної фрези, центральний опорний ролик і бокові опорні ролики встановлені з обох КІНЦІВ в опорні підшипники з можливістю обертання 4 Інструмент за п 3, який відрізняється тим, що на головках заклепок нанесено радіальні пази 5 Інструмент за п 3, який відрізняється тим, що заточка дискової фрези є односторонньою і нахиленою під кутом в бік торця шини, а фрикційний диск жорстко прикріплений до диска циліндричної фрези зі сторони кута його нахилу деталей з армованою металічною проволокою і з круговим обертанням Відомий інструмент для порізки заготовок, який виконаний у вигляді дискової циліндричної фрези зі ступицею і отвором для базування на оправку (Справочник технолога-машиностроителя, Т 2, Под ред А Г Косиловой, рис 80) Основний недолік інструменту - неможливість порізки автотракторних шин з металічним кордом В основу винаходу поставлено задачу розширення технологічних можливостей і забезпечення 00 ю 51298 якісного процесу порізки вторинних автотракторних шин з нежорсткою структурою і з круговим обертанням, шляхом використання способу порізки вторинних автотракторних шин, який здійснюється за рахунок обертання дискової циліндричної фрези навколо осі і руху подачі автотракторної шини відносно дискової циліндричної фрези, причому шина переміщується відносно дискової циліндричної фрези по колу за рахунок сили тертя між боковими стінками дискової циліндричної фрези і тілом шини при и базуванні на два бокові опорні ролики і центральний опорний ролик, вісь обертання якого розміщена у вертикальній площині аналогічно із віссю дискової циліндричної фрези, причому різання боковин шин забезпечують одночасно двома дисковими циліндричними фрезами, які розміщені на однаковій відстані від центра ширини шини, а розрізку шин по центру здійснюють однією дисковою циліндричною фрезою, а інструмент для порізки вторинних автотракторних шин, що виконаний у вигляді фрези із двосторонніми ступицями і отвором для базування на оправку, причому тіло дискової циліндричної фрези є без зубів, до бокових поверхонь тіла фрези нерухомо прикріплені фрикційні диски у вигляді циліндричних кілець із внутрішнім діаметром у вигляді ШЛІЦІВ, виконаних аналогічно зовнішньому шліцьовому діаметру ступ и ці, в ступицях по ЗОВНІШНІХ діаметрах виконані шліцеві пази, якими вони є у взаємодії з ВІДПОВІДНИМИ шліцами внутрішнього діаметра фрикційних дисків, а ЗОВНІШНІЙ діаметр дискової циліндричної фрези на 3 5мм більший зовнішнього діаметра фрикційного диска, причому фрикційні диски за допомогою системи заклепок жорстко закріплені до диска фрези, а фрикційні диски в напрямку зовнішнього діаметру виконані мінімальної товщини і разом з тілом дискової циліндричної фрези сформовано кут заточування по колу, а на ЗОВНІШНІХ торцевих поверхнях фрикційних дисків нанесені радіальні насічки, причому напроти зовнішньої ріжучої кромки дискової циліндричної фрези розміщений центральний опорний ролик циліндричної форми з профілем (типу матриці), який є у ВІДПОВІДНОСТІ до профілю ріжучої кромки дискової циліндричної фрези, центральний опорний ролик і бокові опорні ролики встановлені з обох КІНЦІВ в опорні підшипники з можливістю обертання, причому на головках заклепок нанесено радіальні пази, в іншому випадку заточка дискової є односторонньою і нахиленою під кутом в сторону торця шини, а фрикційний диск жорстко прикріплений до диска циліндричної фрези зі сторони кута його нахилу Інструмент для порізки вторинних автотракторних шин представлений на фіг 1 (один варіант), фіг 2 - вид А за фіг 1, фіг 3 - порізка шин по ширині двома інструментами (другий варіант) Інструмент складається з дискової циліндричної фрези 1 з двохсторонніми ступицями 2, які виконані по зовнішньому діаметру у вигляді ШЛІЦІВ, ЯКІ взаємодіють з ВІДПОВІДНИМИ шліцами внутрішнього діаметра фрикційних дисків 3, які за допомогою заклепок 4 жорстко кріпляться до торців дискової циліндричної фрези 1 Причому ЗОВНІШНІЙ діаметр дискової циліндричної фрези на 3 5мм більший зовнішнього діаметра фрикційного диска і в напрямку зовнішнього діаметра виконані мінімальної товщини Вони разом з тілом фрези сформували кут заточування по колу На ЗОВНІШНІХ торцевих поверхнях фрикційних дисків 3 нанесені радіальні насічки для забезпечення великого тертя між тілом дискової циліндричної фрези 1 і тілом автотракторної шини 5 для її кругового провертання навколо своєї осі і здійснення процесу різання (на кресленні не показані) Базування автотракторної шини 5 здійснюється на центральний опорний ролик 6, вісь обертання якого розміщена горизонтально у вертикальній площині, на якій паралельно розміщена вісь диска циліндричної фрези 1 По середині центрального опорного ролика 6 виконано паз 7 (фактично матриця), який має форму ріжучого профілю диска циліндричної фрези 1 Зліва і справа центрального опорного ролика 6 розміщені бокові опорні ролики 8 для базування і провертання автотракторної шини 5, а для їх закріплення зовні служать дискові двохконусні прижими 9, центральний опорний ролик 6 і бокові опорні ролики 8 встановлені в опорні підшипники з можливістю обертання Дискова циліндрична фреза 1, яка використовується для порізки автотракторних шин на дві рівні частини (фиг 1) має двосторонню заточку, а для обрізки країв шини (фіг 3) - має односторонню заточку і нахиленою під кутом в сторону торців шини 5, а фрикційні диски 3 жорстко прикріплені до диска циліндричної фрези 1 зі сторони кута його нахилу Напроти ріжучих кромок дискових циліндричних фрез 1 виконані кругові пази 7 (фактично матриці), які мають форму ріжучих профілів дискової циліндричної фрези 1 Дискова циліндрична фреза 1 по посадці ковзання встановлені на шпиндель верстата 10, віддаль між якими визначається регульованою втулкою 11, довжина якої є рівною ширині обода, який вирізають з автошини, фрези на оправці жорстко кріпляться на шліцах або шпонках 12 за допомогою гайки (фіг 3) Технологічний процес порізки вторинних автотракторних шин з металічним кордом здійснюється наступним чином Дискова циліндрична фреза 1 і дискові двохконусні прижими 9 відводяться вверх На центральний опорний ролик 6 і бокові опорні ролики 8 встановлюється автотракторна шина 5, яка затискується дисковими двохконусними прижимами 9 і дисковою циліндричною фрезою 1 Включається верстат і дискова циліндрична фреза 1 врізається в автотракторну шину 5 з радіальним зусиллям до тих пір, поки шина не почне провертатися за допомогою тертя між поверхнями ріжучої кромки диска циліндричної фрези і фрикційними дисками 3 Прорізавши один круговий виток, фрезу переміщають на глибину різання з подачею 0,1 0,3мм/об і продовжують різання по колу Ці прийоми здійснюють до повного розрізання шини Процес розрізання закінчується тоді, коли ріжуча кромка дискової циліндричної фрези 1 зайде в паз (матрицю) 7 з зазором 5 10% від товщини проволоки корда шини Щоби не було перекосів в процесі різання автотракторних шин з металічним кордом, технолоп 51298 чнии процес повинен здійснюватися в наступній ПОСЛІДОВНОСТІ Боковини шин необхідно відрізати вищевказаними інструментами одночасно з двох сторін на однаковій віддалі від середини ширини шини (фігЗ) Розрізання шини по центру здійснюють однією дисковою циліндричною фрезою (фіг 1) Після закінчення відрізання дискову циліндричну фрезу 1 і дискові двохконусні прижими 9 відво дять вверх Знімають елементи порізки Новий процес порізки повторюється аналогічним чином Приклад виконання способу Порізка шин здійснюється на спеціальному верстаті 9А630 однією фрезою 0180мм, тип автошини (1 х 3) х 0,15 + 6 х 0,265 Параметри технологічного процесу порізки автошин представлені в таблиці Таблиця № Конструкція металокорду 1 2 3 (1 хЗ)хО,15 +6x0,265 (7хЗ)хО,15+ 1 хО,15 7x4x0,175 Глибина різання, мм 0,2 0,2 0,2 Запропонований спосіб і інструмент для порізки відпрацьованих автотракторних шин забезпечує якісний і продуктивний Подача, мм/об 14 20 25 Діаметр фрези, мм 160 160 160 КІЛЬКІСТЬ обертів фре зи, хв 65 55 45 1 процес розрізання нежорстких деталей з армованою металічною проволокою, яка має складний переплетений корд Вид по А Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
