Спосіб проведення температурних досліджень об’єкта в термостаті

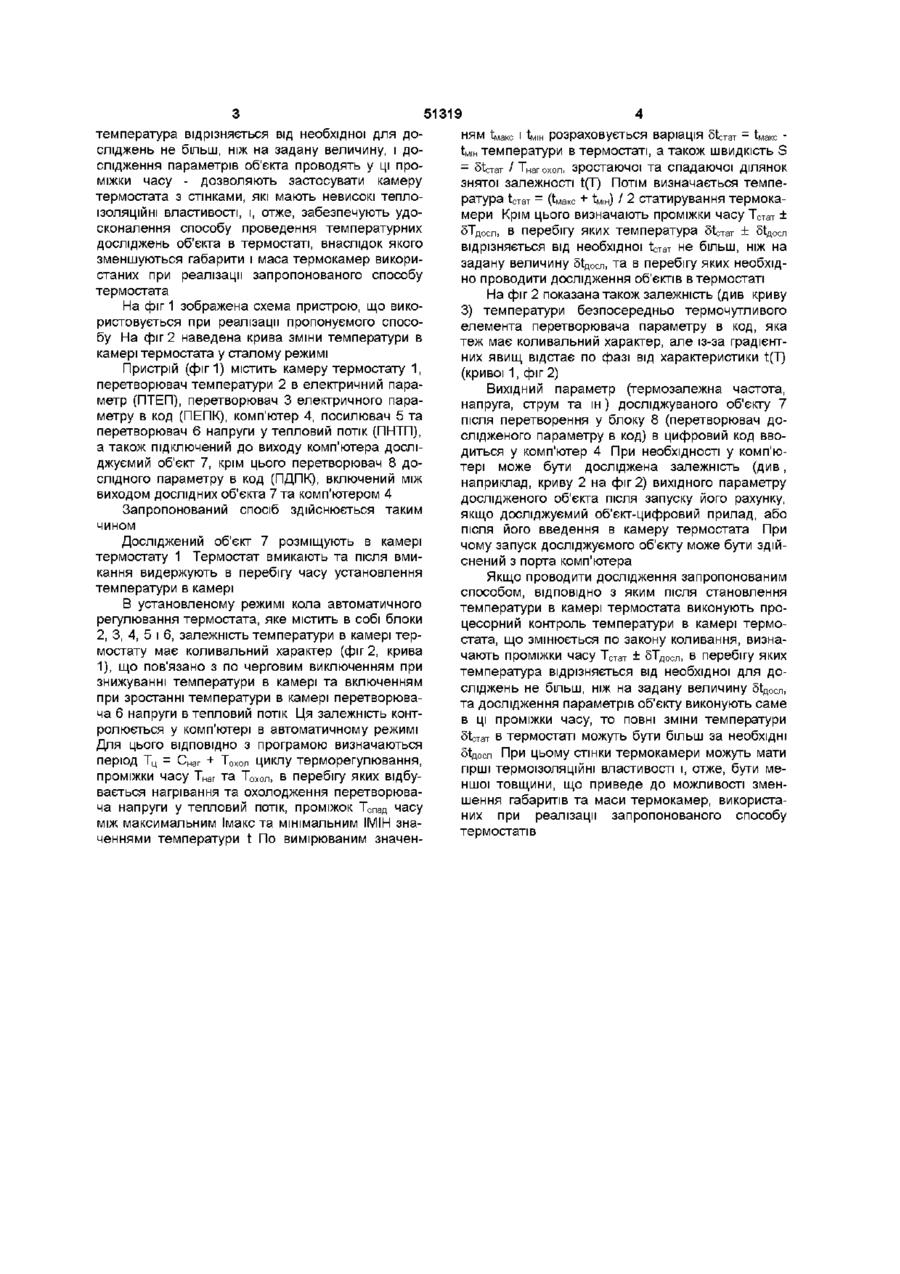

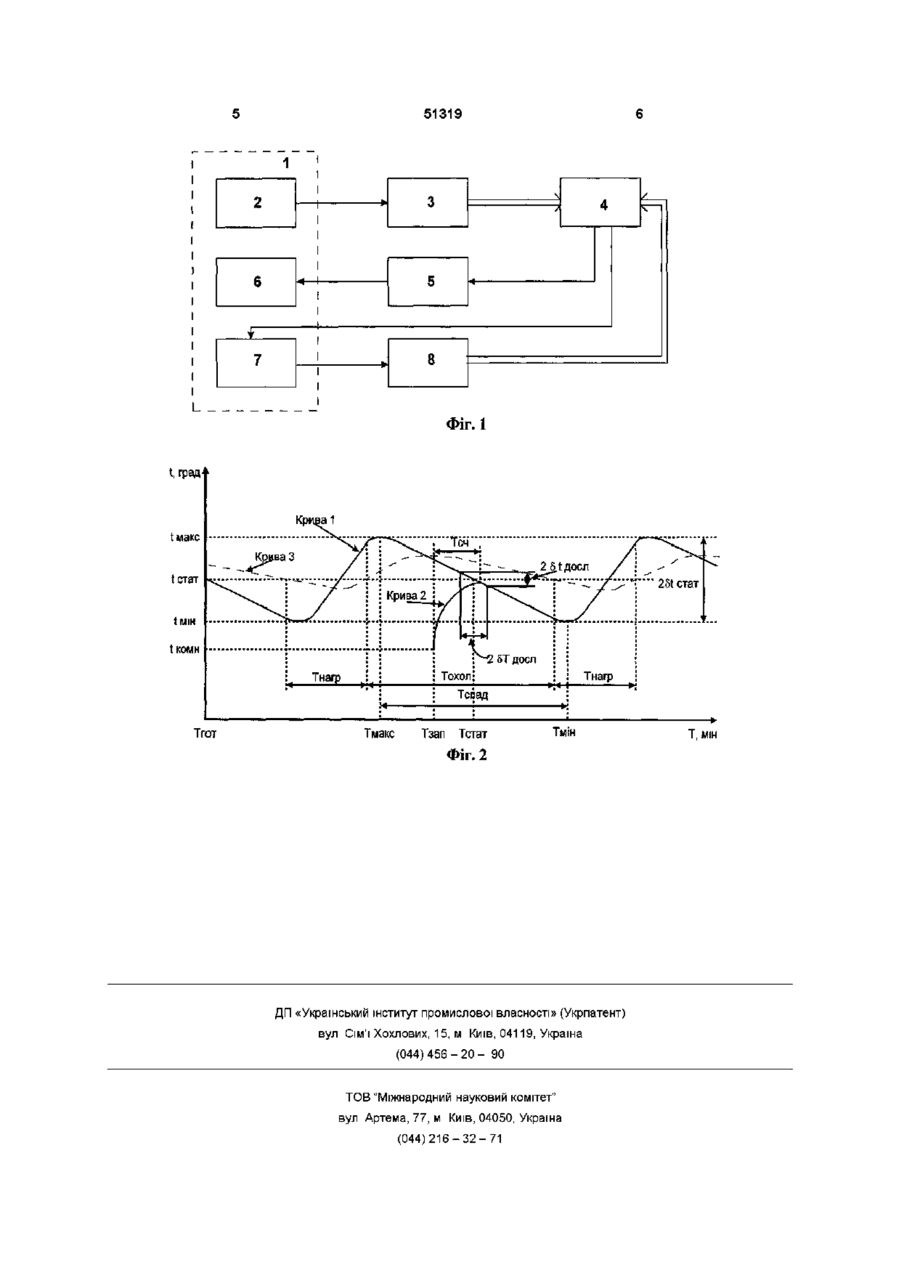

Спосіб проведення температурних досліджень об'єкта в термостаті, що включає розташування об'єкта в камері термостата, витримку протягом часу установлення температури в камері, який відрізняється тим, що потім виконують процесорний контроль температури в камері термостата, що змінюється по закону коливання, визначають проміжки часу, протягом яких температура відрізняється від необхідної для досліджень не більш ніж на задану величину, та дослідження параметрів об'єкта проводять в ці проміжки часу Винахід відноситься до галузі техніки вимірювання та регулювання температури, а саме до способів проведення температурних досліджень об'єктів в термостатах ВІДОМІ способи проведення температурних досліджень об'єктів в термостаті [ Альтпгулл'єр Г Б Кварцова стабілізація частоти -М Зв'язок 1974 С 222 - 228 і Шитіков Г Т , Циганков П Я , Орлов О М Високостабільні кварцові генератори - М Рад Радіо 1974 - с 294 - 300 ], які складаються з того, що дослідження об'єкта в термостаті здійснюють через час становлення температури в камері термостата, при цьому вибирають термостат з такою термоізоляцією стінок, щоб після становлення температури забезпечувалась необхідна точність підтримання температури в камері Недоліком способів-аналопв проведення температурних досліджень об'єктів в термостаті є те, що при необхідності забезпечення високої точності температури в камері термостата стінки термокамери повинні мати високі термоізоляційні властивості і, отже, велику товщину, тому термокамера термостата має великі габарити і масу Найбільш близьким рішенням по призначенню, технічній суті та досягаемому результату, вибраним як прототип, є відомий спосіб проведення температурних досліджень об'єкта в термостаті [Шитіков Г Т, Циганков П Я , Орлов О М Високостабільні кварцові генератори - М Рад Радіо 1974 - с 294 - 300], що включає розміщення об'єкта в камері термостата, витримку в перебігу часу становлення температури в камері, після чого здійснюються дослідження параметрів об'єкта Недолік способу-прототипу здійснення температурних досліджень об'єкту в термостаті той же, що при необхідності забезпечення високої точності температури в камері термостата стінки термокамери повинні мати високі термоізоляційні властивості і, отже, велику товщину, тому термокамера термостата має великі габарити і масу В основу винаходу поставлена задача удосконалення способу проведення температурних досліджень об'єкта в термостаті шляхом введення додаткових операцій способу та вказівок часу їх проведення, що необхідно для зменшення габаритів і маси термокамер термостатів, які використовують Поставлена задача досягається тим, що в способі проведення температурних досліджень об'єкта в термостаті, що включає розміщення об'єкту в камері термостата, витримку в перебігу часу становлення температури в камері, ВІДПОВІДНО винаходу потім здійснюють процесорний контроль температури, що змінюється по закону коливання в камері термостата, визначають проміжки часу, в перебігу яких температура відрізняється від необхідної для досліджень не більш, ніж на задану величину, і дослідження параметрів об'єкта проводять у ці проміжки часу Запропоновані суттєві ознаки способу здійснюють процесорний контроль температури в камері термостата, що змінюється по закону коливання, визначають проміжки часу, в перебігу яких со Ю 51319 температура відрізняється від необхідної для досліджень не більш, ніж на задану величину, і дослідження параметрів об'єкта проводять у ці проміжки часу - дозволяють застосувати камеру термостата з стінками, які мають невисокі теплоізоляційні властивості, і, отже, забезпечують удосконалення способу проведення температурних досліджень об'єкта в термостаті, внаслідок якого зменшуються габарити і маса термокамер використаних при реалізації запропонованого способу термостата На фіг 1 зображена схема пристрою, що використовується при реалізації пропонуємого способу На фіг 2 наведена крива зміни температури в камері термостата у сталому режимі Пристрій (фиг 1) містить камеру термостату 1, перетворювач температури 2 в електричний параметр (ПТЕП), перетворювач 3 електричного параметру в код (ПЕПК), комп'ютер 4, посилювач 5 та перетворювач 6 напруги у тепловий потік (ПНТП), а також підключений до виходу комп'ютера досліджуємий об'єкт 7, крім цього перетворювач 8 дослідного параметру в код (ПДПК), включений між виходом дослідних об'єкта 7 та комп'ютером 4 Запропонований спосіб здійснюється таким чином Досліджений об'єкт 7 розміщують в камері термостату 1 Термостат вмикають та після вмикання видержують в перебігу часу установлення температури в камері В установленому режимі кола автоматичного регулювання термостата, яке містить в собі блоки 2, 3, 4, 5 і 6, залежність температури в камері термостату має коливальний характер (фіг 2, крива 1), що пов'язано з по черговим виключенням при знижуванні температури в камері та включенням при зростанні температури в камері перетворювача 6 напруги в тепловий потік Ця залежність контролюється у комп'ютері в автоматичному режимі Для цього ВІДПОВІДНО з програмою визначаються період Тц = Снаг + Тохол циклу терморегулювання, проміжки часу THar та ТОХол, в перебігу яких відбувається нагрівання та охолодження перетворювача напруги у тепловий потік, проміжок Тспад часу між максимальним Імакс та мінімальним ІМІН значеннями температури t По вимірюваним значен н я м tHaKC I t H I H рОЗраХОВуЄТЬСЯ Варіація 5t;TaT = tHaKC t H i H температури в термостаті, а також швидкість S - StCTaT / Тнагохол, зростаючої та спадаючої ділянок знятої залежності t(T) Потім визначається температура tciai = (tHaKc + tHIH) / 2 статирування термокамери Крім цього визначають проміжки часу Тстат ± ЗТдосл, в перебігу яких температура 5tCTaT ± 5t fl0OT ВІДРІЗНЯЄТЬСЯ ВІД Необхідної tCTaT НЄ біЛЬШ, НІЖ НЭ задану величину 5tfl0C^, та в перебігу яких необхідно проводити дослідження об'єктів в термостаті На фіг 2 показана також залежність (див криву 3) температури безпосередньо термочутливого елемента перетворювача параметру в код, яка теж має коливальний характер, але із-за градієнтних явищ відстає по фазі від характеристики t(T) (кривої 1, фіг 2) Вихідний параметр (термозалежна частота, напруга, струм та ш) досліджуваного об'єкту 7 після перетворення у блоку 8 (перетворювач дослідженого параметру в код) в цифровий код вводиться у комп'ютер 4 При необхідності у комп'ютері може бути досліджена залежність (див, наприклад, криву 2 на фіг 2) вихідного параметру дослідженого об'єкта після запуску його рахунку, якщо досліджуємий об'єкт-цифровий прилад, або після його введення в камеру термостата При чому запуск досліджуємого об'єкту може бути здійснений з порта комп'ютера Якщо проводити дослідження запропонованим способом, ВІДПОВІДНО з яким після становлення температури в камері термостата виконують процесорний контроль температури в камері термостата, що змінюється по закону коливання, визначають проміжки часу Тстат ± ЗТДОсл, в перебігу яких температура відрізняється від необхідної для досліджень не більш, ніж на задану величину 5tfl0C^, та дослідження параметрів об'єкту виконують саме в ці проміжки часу, то повні зміни температури 5tCTaT в термостаті можуть бути більш за необхідні Simoon При цьому стінки термокамери можуть мати гірші термоізоляційні властивості і, отже, бути меншої товщини, що приведе до можливості зменшення габаритів та маси термокамер, використаних при реалізації запропонованого способу термостатів 51319 I • Фіг. 1 t, град' • імакс tcrat t МІН t коми Тгот Тмакс Тзап Тстат Тмін Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Т, мін
