Керуючий пристрій для регулятора тиску

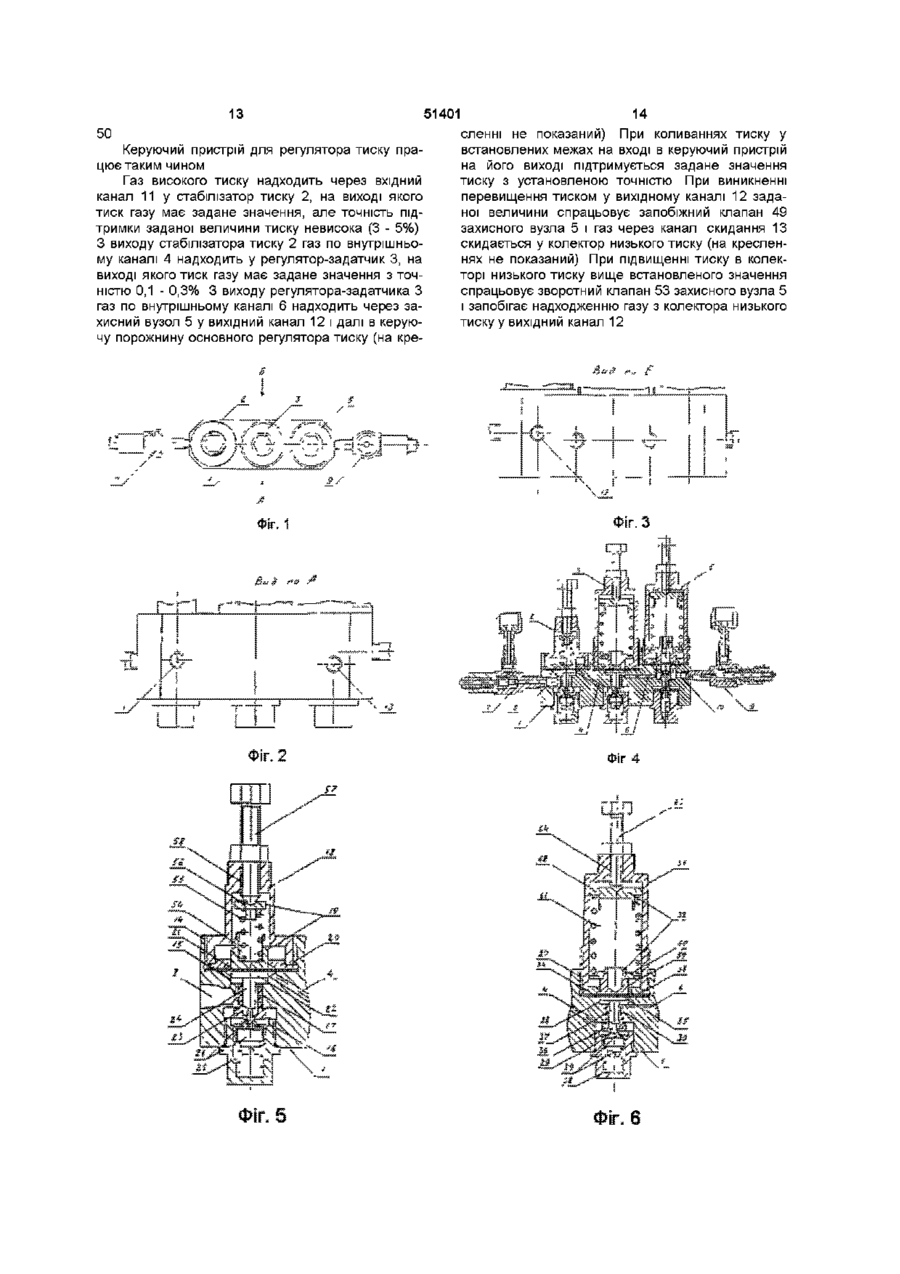

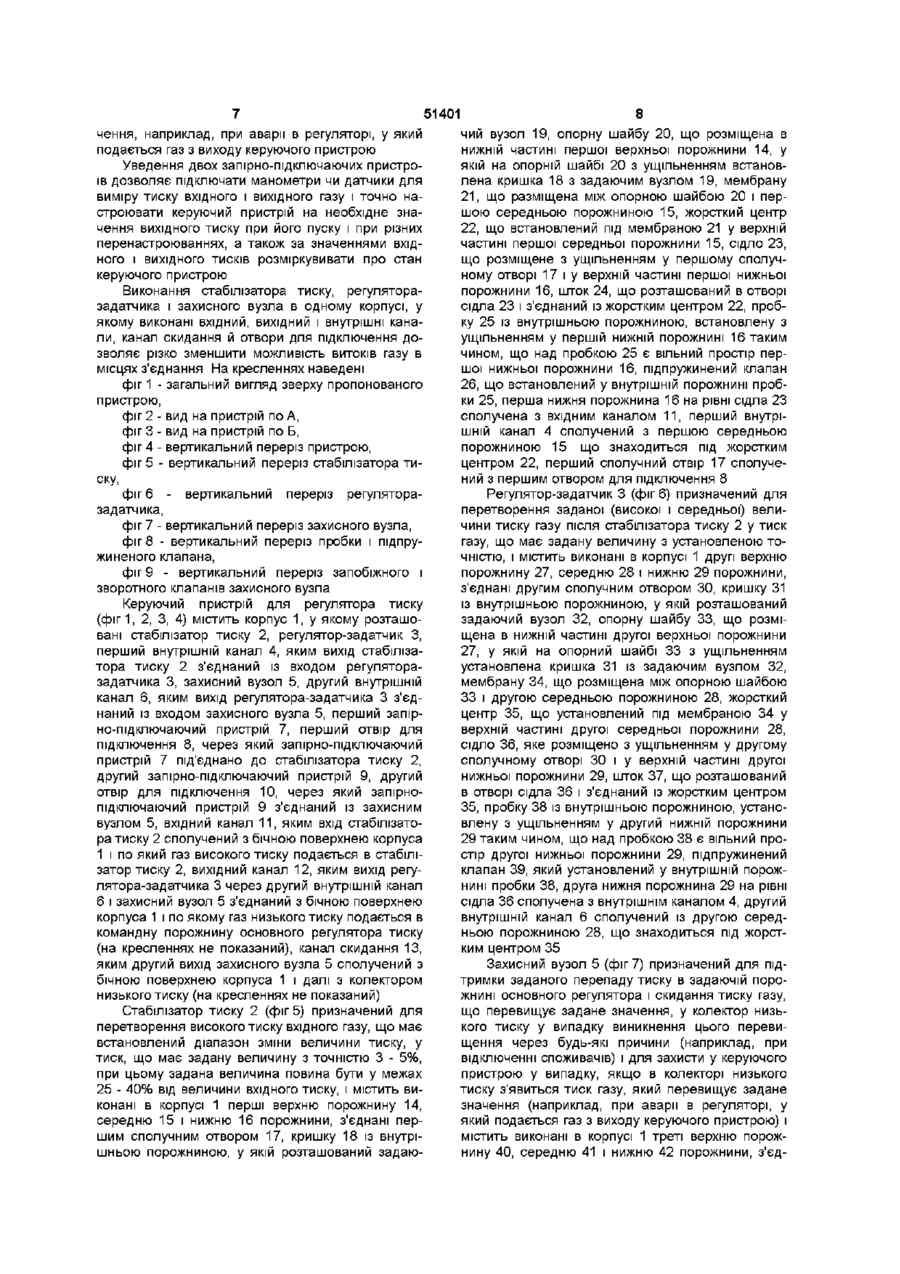

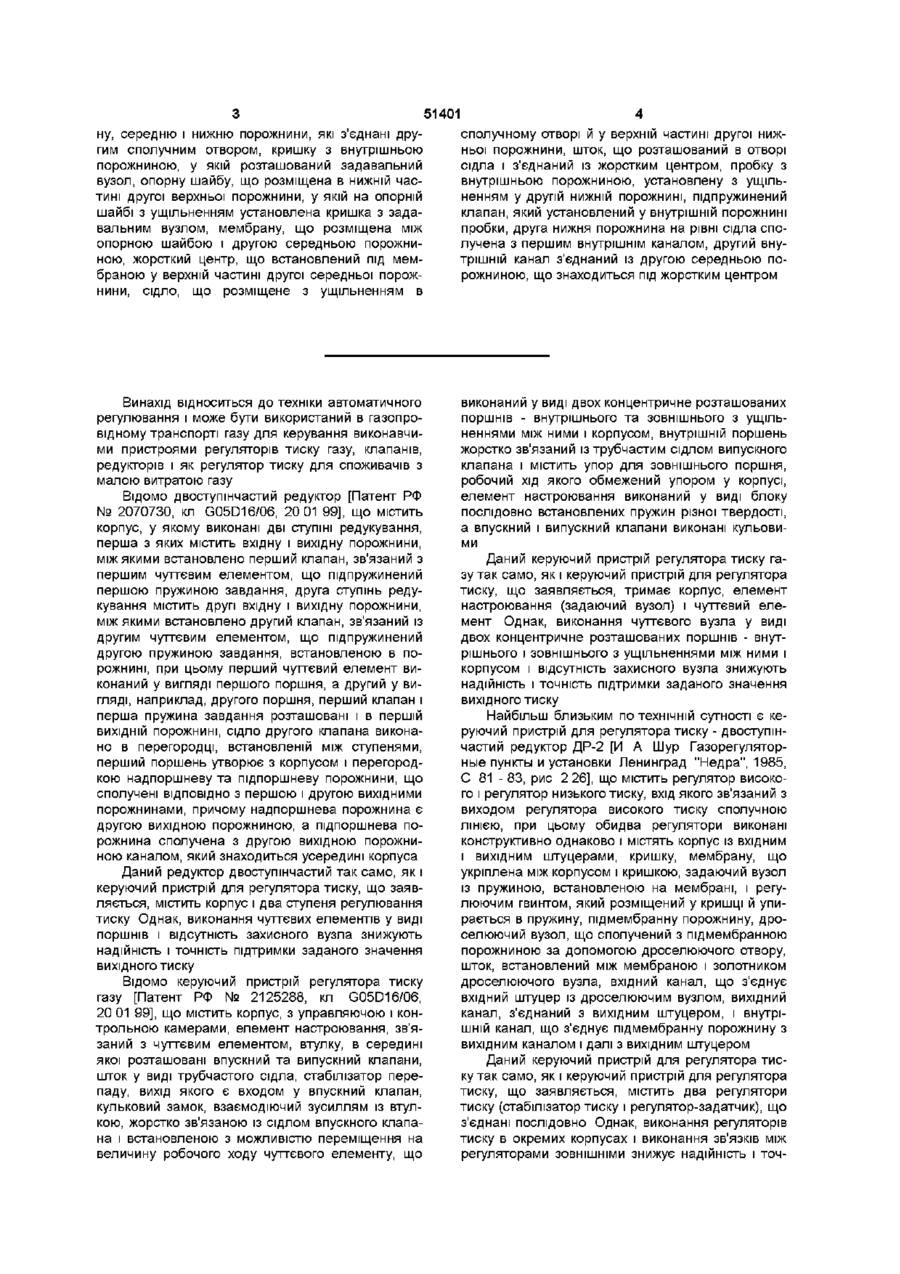

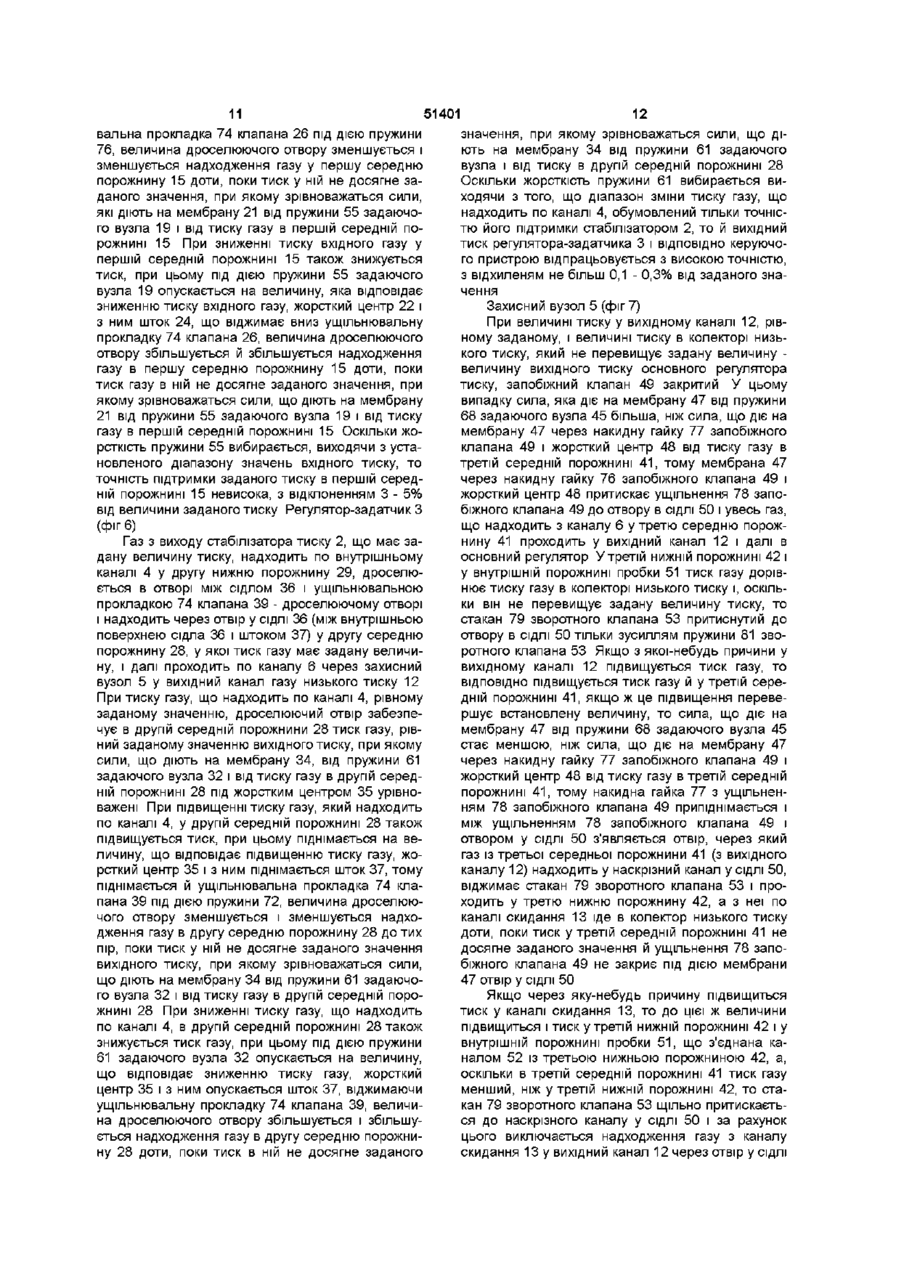

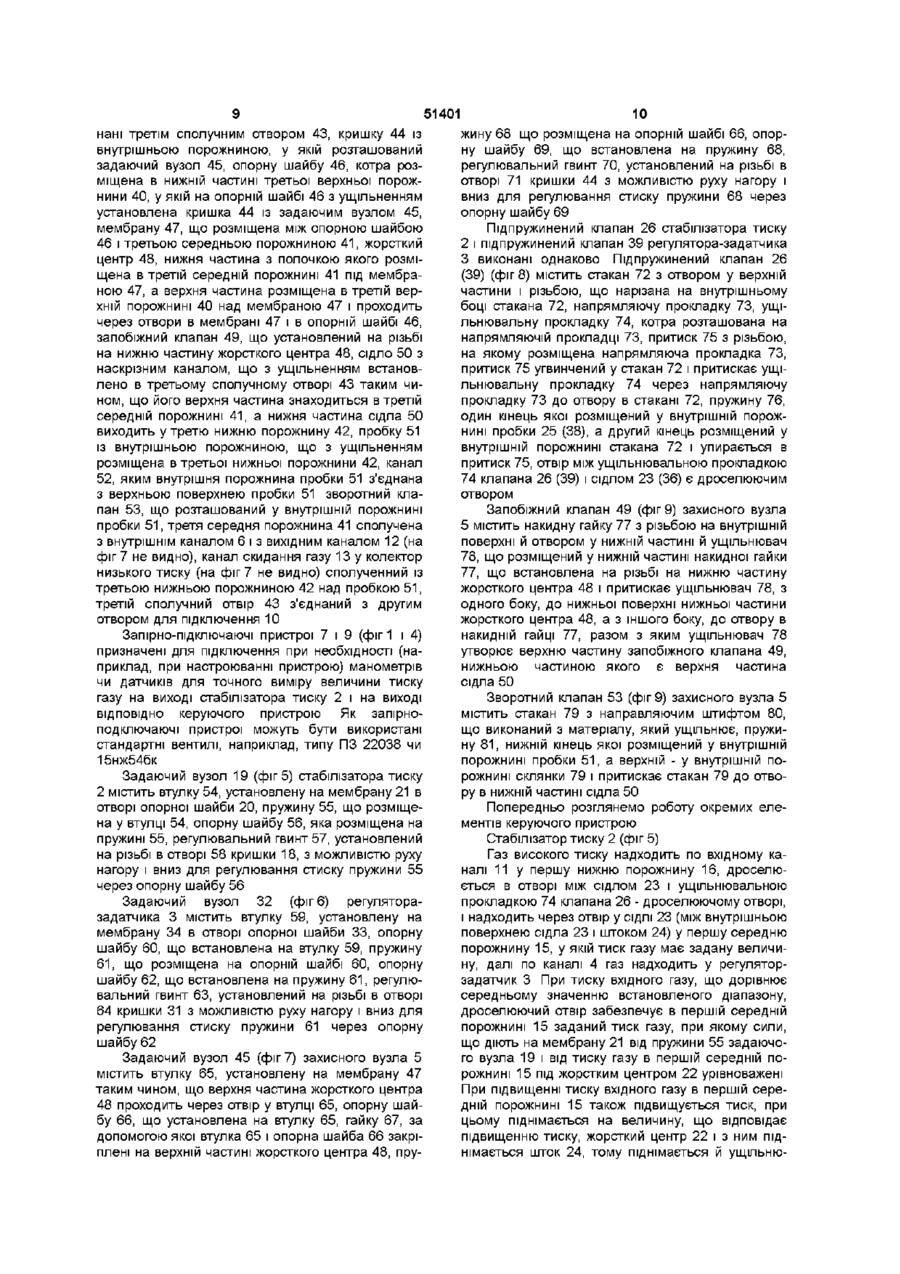

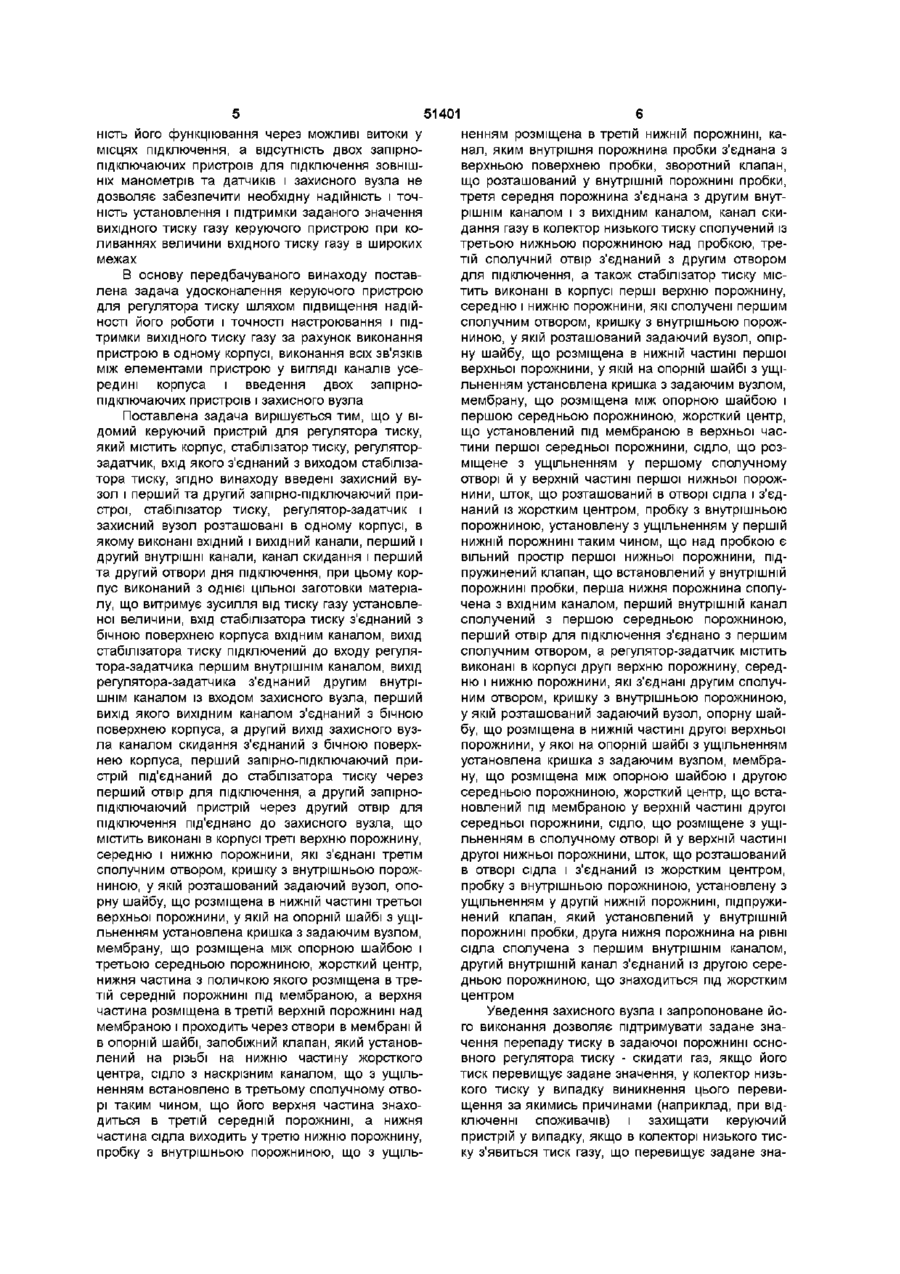

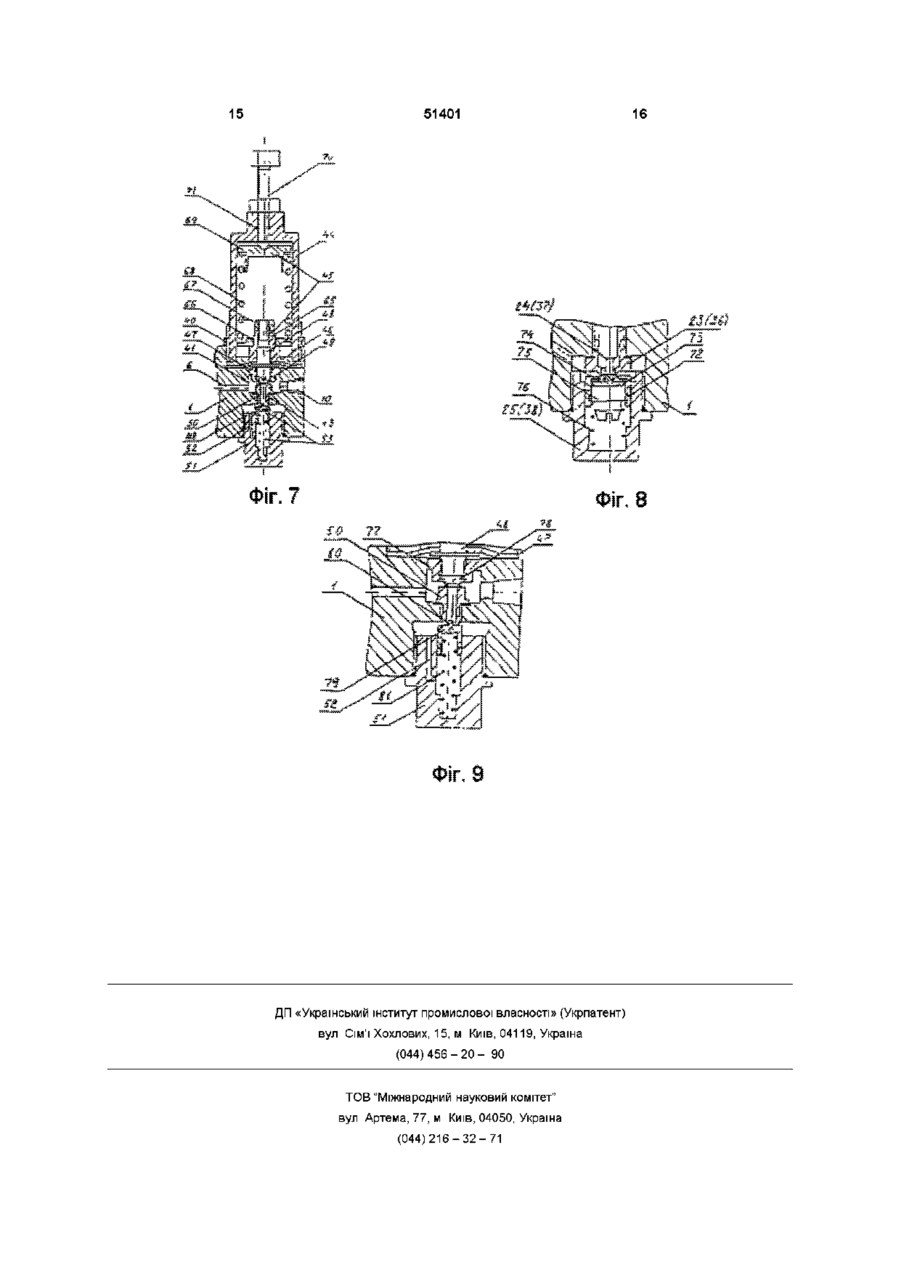

1 Керуючий пристрій для регулятора тиску, що містить корпус, стабілізатор тиску, регуляторзадавач, вхід якого з'єднаний з виходом стабілізатора тиску, який відрізняється тим, що введені захисний вузол і перший та другий запірнопідключаючі пристрої, стабілізатор тиску, регулятор-задавач і захисний вузол розташовані в одному корпусі, в якому виконані вхідний і вихідний канали, перший і другий внутрішні канали, канал скидання і перший та другий отвори для підключення, при цьому корпус виконаний з однієї суцільної заготовки матеріалу, що витримує зусилля від тиску газу установленої величини, вхід стабілізатора тиску з'єднаний з бічною поверхнею корпуса вхідним каналом, вихід стабілізатора тиску підключений до входу регулятора-задавача першим внутрішнім каналом, вихід регулятора-задавача з'єднаний другим внутрішнім каналом із входом захисного вузла, перший вихід якого вихідним каналом з'єднаний з бічною поверхнею корпуса, а другий вихід захисного вузла каналом скидання з'єднаний з бічною поверхнею корпуса, перший запірно-підключаючий пристрій під'єднаний до стабілізатора тиску через перший отвір для підключення, а другий запірно-підключаючий пристрій через другий отвір для підключення під'єднаний до захисного вузла, що містить виконані в корпусі третю верхню порожнину, середню і нижню порожнини, які з'єднані третім сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задавальний вузол, опорну шайбу, що розміщена в нижній частині третьої верхньої порожнини, у якій на опорній шайбі з ущільненням установлена кришка з задавальним вузлом, мембрану, що розміщена між опорною шайбою і третьою середньою порожниною, жорсткий центр, нижня частина з поличкою якого розміщена в третій середній порожнині під мембраною, а верхня частина розміщена в третій верхній порожнині над мембраною і проходить через отвори в мембрані й в опорній шайбі, запобіжний клапан, який установлений на різі на нижню частину жорсткого центра, сідло з наскрізним каналом, що з ущільненням встановлено в третьому сполучному отворі таким чином, що його верхня частина знаходиться в третій середній порожнині, а нижня частина сідла виходить у третю нижню порожнину, пробку з внутрішньою порожниною, що з ущільненням розміщена в третій нижній порожнині, канал, яким внутрішня порожнина пробки з'єднана з верхньою поверхнею пробки, зворотний клапан, що розташований у внутрішній порожнині пробки, третя середня порожнина з'єднана з другим внутрішнім каналом і з вихідним каналом, канал скидання газу в колектор низького тиску сполучений із третьою нижньою порожниною над пробкою, третій сполучний отвір з'єднаний з другим отвором для підключення 2 Керуючий пристрій для регулятора тиску по п 1, який відрізняється тим, що стабілізатор тиску містить виконані в корпусі перші верхню порожнину, середню і нижню порожнини, які сполучені першим сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задавальний вузол, опорну шайбу, що розміщена в нижній частині першої верхньої порожнини, у якій на опорній шайбі з ущільненням установлена кришка з задавальним вузлом, мембрану, що розміщена між опорною шайбою і першою середньою порожниною, жорсткий центр, що установлений під мембраною в верхній частині першої середньої порожнини, сідло, що розміщене з ущільненням у першому сполучному отворі й у верхній частині першої нижньої порожнини, шток, що розташований в отворі сідла і з'єднаний із жорстким центром, пробку з внутрішньою порожниною, установлену з ущільненням у першій нижній порожнині таким чином, що над пробкою є вільний простір першої нижньої порожнини, під пружинений клапан, що встановлений у внутрішній порожнині пробки, перша нижня порожнина сполучена з вхідним каналом, перший внутрішній канал сполучений з першою середньою порожниною, перший отвір для підключення з'єднано з першим сполучним отвором 3 Керуючий пристрій для регулятора тиску по п 1, який відрізняється тим, що регулятор-задавач містить виконані в корпусі другу верхню порожни о ю 51401 ну, середню і нижню порожнини, які з єднані другим сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задавальний вузол, опорну шайбу, що розміщена в нижній частині другої верхньої порожнини, у якій на опорній шайбі з ущільненням установлена кришка з задавал ьним вузлом, мембрану, що розміщена між опорною шайбою і другою середньою порожниною, жорсткий центр, що встановлений під мембраною у верхній частині другої середньої порожнини, сідло, що розміщене з ущільненням в сполучному отворі и у верхній частині другої нижньої порожнини, шток, що розташований в отворі сідла і з'єднаний із жорстким центром, пробку з внутрішньою порожниною, установлену з ущільненням у другій нижній порожнині, підпружинений клапан, який установлений у внутрішній порожнині пробки, друга нижня порожнина на рівні сідла сполучена з першим внутрішнім каналом, другий внутрішній канал з'єднаний із другою середньою порожниною, що знаходиться під жорстким центром Винахід відноситься до техніки автоматичного регулювання і може бути використаний в газопровідному транспорті газу для керування виконавчими пристроями регуляторів тиску газу, клапанів, редукторів і як регулятор тиску для споживачів з малою витратою газу Відомо двоступінчастий редуктор [Патент РФ № 2070730, кл G05D16/06, 20 01 99], що містить корпус, у якому виконані дві ступіні редукування, перша з яких містить вхідну і вихідну порожнини, між якими встановлено перший клапан, зв'язаний з першим чуттєвим елементом, що підпружинений першою пружиною завдання, друга ступінь редукування містить другі вхідну і вихідну порожнини, між якими встановлено другий клапан, зв'язаний із другим чуттєвим елементом, що підпружинений другою пружиною завдання, встановленою в порожнині, при цьому перший чуттєвий елемент виконаний у вигляді першого поршня, а другий у вигляді, наприклад, другого поршня, перший клапан і перша пружина завдання розташовані і в першій ВИХІДНІЙ порожнині, сідло другого клапана виконано в перегородці, встановленій між ступенями, перший поршень утворює з корпусом і перегородкою надпоршневу та підпоршневу порожнини, що сполучені ВІДПОВІДНО з першою і другою вихідними порожнинами, причому надпоршнева порожнина є другою вихідною порожниною, а підпоршнева порожнина сполучена з другою вихідною порожниною каналом, який знаходиться усередині корпуса виконаний у виді двох концентричне розташованих поршнів - внутрішнього та зовнішнього з ущільненнями між ними і корпусом, внутрішній поршень жорстко зв'язаний із трубчастим сідлом випускного клапана і містить упор для зовнішнього поршня, робочий хід якого обмежений упором у корпусі, елемент настроювання виконаний у виді блоку послідовно встановлених пружин різної твердості, а впускний і випускний клапани виконані кульовими Даний керуючий пристрій регулятора тиску газу так само, як і керуючий пристрій для регулятора тиску, що заявляється, тримає корпус, елемент настроювання (задаючий вузол) і чуттєвий елемент Однак, виконання чуттєвого вузла у виді двох концентричне розташованих поршнів - внутрішнього і зовнішнього з ущільненнями між ними і корпусом і відсутність захисного вузла знижують надійність і точність підтримки заданого значення вихідного тиску Найбільш близьким по технічній сутності є керуючий пристрій для регулятора тиску - двоступінчастий редуктор ДР-2 [И А Шур Газорегуляторные пункты и установки Ленинград "Недра", 1985, С 81 - 83, рис 2 26], що містить регулятор високого і регулятор низького тиску, вхід якого зв'язаний з виходом регулятора високого тиску сполучною ЛІНІЄЮ, при цьому обидва регулятори виконані конструктивно однаково і містять корпус із вхідним і вихідним штуцерами, кришку, мембрану, що укріплена між корпусом і кришкою, задаючий вузол із пружиною, встановленою на мембрані, і регулюючим гвинтом, який розміщений у кришці й упирається в пружину, підмембранну порожнину, дроселюючий вузол, що сполучений з підмембранною порожниною за допомогою дроселюючого отвору, шток, встановлений між мембраною і золотником дроселюючого вузла, вхідний канал, що з'єднує вхідний штуцер із дроселюючим вузлом, вихідний канал, з'єднаний з вихідним штуцером, і внутрішній канал, що з'єднує підмембранну порожнину з вихідним каналом і далі з вихідним штуцером Даний редуктор двоступінчастий так само, як і керуючий пристрій для регулятора тиску, що заявляється, містить корпус і два ступеня регулювання тиску Однак, виконання чуттєвих елементів у виді поршнів і відсутність захисного вузла знижують надійність і точність підтримки заданого значення вихідного тиску Відомо керуючий пристрій регулятора тиску газу [Патент РФ № 2125288, кл G05D16/06, 20 01 99], що містить корпус, з управляючою і контрольною камерами, елемент настроювання, зв'язаний з чуттєвим елементом, втулку, в середині якої розташовані впускний та випускний клапани, шток у виді трубчастого сідла, стабілізатор перепаду, вихід якого є входом у впускний клапан, кульковий замок, взаємодіючий зусиллям із втулкою, жорстко зв'язаною із сідлом впускного клапана і встановленою з можливістю переміщення на величину робочого ходу чуттєвого елементу, що Даний керуючий пристрій для регулятора тиску так само, як і керуючий пристрій для регулятора тиску, що заявляється, містить два регулятори тиску (стабілізатор тиску і регулятор-задатчик), що з'єднані послідовно Однак, виконання регуляторів тиску в окремих корпусах і виконання зв'язків між регуляторами ЗОВНІШНІМИ знижує надійність і точ 51401 ність його функціювання через можливі витоки у місцях підключення, а відсутність двох запірнопідключаючих пристроїв для підключення ЗОВНІШНІХ манометрів та датчиків і захисного вузла не дозволяє забезпечити необхідну надійність і точність установлення і підтримки заданого значення вихідного тиску газу керуючого пристрою при коливаннях величини вхідного тиску газу в широких межах В основу передбачуваного винаходу поставлена задача удосконалення керуючого пристрою для регулятора тиску шляхом підвищення надійності його роботи і точності настроювання і підтримки вихідного тиску газу за рахунок виконання пристрою в одному корпусі, виконання всіх зв'язків МІЖ елементами пристрою у вигляді каналів усередині корпуса і введення двох запірнопідключаючих пристроїв і захисного вузла Поставлена задача вирішується тим, що у відомий керуючий пристрій для регулятора тиску, який містить корпус, стабілізатор тиску, регуляторзадатчик, вхід якого з'єднаний з виходом стабілізатора тиску, згідно винаходу введені захисний вузол і перший та другий запірно-підключаючий пристрої, стабілізатор тиску, регулятор-задатчик і захисний вузол розташовані в одному корпусі, в якому виконані вхідний і вихідний канали, перший і другий внутрішні канали, канал скидання і перший та другий отвори дня підключення, при цьому корпус виконаний з однієї цільної заготовки матеріалу, що витримує зусилля від тиску газу установленої величини, вхід стабілізатора тиску з'єднаний з бічною поверхнею корпуса вхідним каналом, вихід стабілізатора тиску підключений до входу регулятора-задатчика першим внутрішнім каналом, вихід регулятора-задатчика з'єднаний другим внутрішнім каналом із входом захисного вузла, перший вихід якого вихідним каналом з'єднаний з бічною поверхнею корпуса, а другий вихід захисного вузла каналом скидання з'єднаний з бічною поверхнею корпуса, перший запірно-підключаючий пристрій під'єднаний до стабілізатора тиску через перший отвір для підключення, а другий запірнопідключаючий пристрій через другий отвір для підключення під'єднано до захисного вузла, що містить виконані в корпусі треті верхню порожнину, середню і нижню порожнини, які з'єднані третім сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задаючий вузол, опорну шайбу, що розміщена в нижній частині третьої верхньої порожнини, у якій на опорній шайбі з ущільненням установлена кришка з задаючим вузлом, мембрану, що розміщена між опорною шайбою і третьою середньою порожниною, жорсткий центр, нижня частина з поличкою якого розміщена в третій середній порожнині під мембраною, а верхня частина розміщена в третій верхній порожнині над мембраною і проходить через отвори в мембрані й в опорній шайбі, запобіжний клапан, який установлений на різьбі на нижню частину жорсткого центра, сідло з наскрізним каналом, що з ущільненням встановлено в третьому сполучному отворі таким чином, що його верхня частина знаходиться в третій середній порожнині, а нижня частина сідла виходить у третю нижню порожнину, пробку з внутрішньою порожниною, що з ущіль ненням розміщена в третій нижній порожнині, канал, яким внутрішня порожнина пробки з'єднана з верхньою поверхнею пробки, зворотний клапан, що розташований у внутрішній порожнині пробки, третя середня порожнина з'єднана з другим внутрішнім каналом і з вихідним каналом, канал скидання газу в колектор низького тиску сполучений із третьою нижньою порожниною над пробкою, третій сполучний отвір з'єднаний з другим отвором для підключення, а також стабілізатор тиску містить виконані в корпусі перші верхню порожнину, середню і нижню порожнини, які сполучені першим сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задаючий вузол, опірну шайбу, що розміщена в нижній частині першої верхньої порожнини, у якій на опорній шайбі з ущільненням установлена кришка з задаючим вузлом, мембрану, що розміщена між опорною шайбою і першою середньою порожниною, жорсткий центр, що установлений під мембраною в верхньої частини першої середньої порожнини, сідло, що розміщене з ущільненням у першому сполучному отворі й у верхній частині першої нижньої порожнини, шток, що розташований в отворі сідла і з'єднаний із жорстким центром, пробку з внутрішньою порожниною, установлену з ущільненням у першій нижній порожнині таким чином, що над пробкою є вільний простір першої нижньої порожнини, підпружинений клапан, що встановлений у внутрішній порожнині пробки, перша нижня порожнина сполучена з вхідним каналом, перший внутрішній канал сполучений з першою середньою порожниною, перший отвір для підключення з'єднано з першим сполучним отвором, а регулятор-задатчик містить виконані в корпусі другі верхню порожнину, середню і нижню порожнини, які з'єднані другим сполучним отвором, кришку з внутрішньою порожниною, у якій розташований задаючий вузол, опорну шайбу, що розміщена в нижній частині другої верхньої порожнини, у якої на опорній шайбі з ущільненням установлена кришка з задаючим вузлом, мембрану, що розміщена між опорною шайбою і другою середньою порожниною, жорсткий центр, що встановлений під мембраною у верхній частині другої середньої порожнини, сідло, що розміщене з ущільненням в сполучному отворі й у верхній частині другої нижньої порожнини, шток, що розташований в отворі сідла і з'єднаний із жорстким центром, пробку з внутрішньою порожниною, установлену з ущільненням у другій нижній порожнині, підпружинений клапан, який установлений у внутрішній порожнині пробки, друга нижня порожнина на рівні сідла сполучена з першим внутрішнім каналом, другий внутрішній канал з'єднаний із другою середньою порожниною, що знаходиться під жорстким центром Уведення захисного вузла і запропоноване його виконання дозволяє підтримувати задане значення перепаду тиску в задаючої порожнині основного регулятора тиску - скидати газ, якщо його тиск перевищує задане значення, у колектор низького тиску у випадку виникнення цього перевищення за якимись причинами (наприклад, при відключенні споживачів) і захищати керуючий пристрій у випадку, якщо в колекторі низького тиску з'явиться тиск газу, що перевищує задане зна 51401 8 чий вузол 19, опорну шайбу 20, що розміщена в чення, наприклад, при аварії в регуляторі, у який нижній частині першої верхньої порожнини 14, у подається газ з виходу керуючого пристрою якій на опорній шайбі 20 з ущільненням встановУведення двох запірно-підкпючаючих пристролена кришка 18 з задаючим вузлом 19, мембрану їв дозволяє підключати манометри чи датчики для 21, що разміщена між опорною шайбою 20 і первиміру тиску вхідного і вихідного газу і точно нашою середньою порожниною 15, жорсткий центр строювати керуючий пристрій на необхідне значення вихідного тиску при його пуску і при різних 22, що встановлений під мембраною 21 у верхній перенастроюваннях, а також за значеннями вхідчастині першої середньої порожнини 15, сідло 23, ного і вихідного тисків розміркувивати про стан що розміщене з ущільненням у першому сполучкеруючого пристрою ному отворі 17 і у верхній частині першої нижньої порожнини 16, шток 24, що розташований в отворі Виконання стабілізатора тиску, регуляторасідла 23 і з'єднаний із жорстким центром 22, пробзадатчика і захисного вузла в одному корпусі, у ку 25 із внутрішньою порожниною, встановлену з якому виконані вхідний, вихідний і внутрішні канаущільненням у першій нижній порожнині 16 таким ли, канал скидання й отвори для підключення дочином, що над пробкою 25 є вільний простір перзволяє різко зменшити можливість витоків газу в шої нижньої порожнини 16, підпружинений клапан місцях з'єднання На кресленнях наведені фіг 1 - загальний вигляд зверху пропонованого 26, що встановлений у внутрішній порожнині пробпристрою, ки 25, перша нижня порожнина 16 на рівні сідла 23 сполучена з вхідним каналом 11, перший внутріфіг 2 - вид на пристрій по А, шній канал 4 сполучений з першою середньою фіг 3 - вид на пристрій по Б, порожниною 15 що знаходиться під жорстким фіг 4 - вертикальний переріз пристрою, центром 22, перший сполучний отвір 17 сполучефіг 5 - вертикальний переріз стабілізатора тиний з першим отвором для підключення 8 ску, фіг 6 - вертикальний переріз регулятораРегулятор-задатчик 3 (фіг 6) призначений для за датчика, перетворення заданої (високої і середньої) величини тиску газу після стабілізатора тиску 2 у тиск фіг 7 - вертикальний переріз захисного вузла, газу, що має задану величину з установленою тофіг 8 - вертикальний переріз пробки і підпручністю, і містить виконані в корпусі 1 другі верхню жиненого клапана, порожнину 27, середню 28 і нижню 29 порожнини, фіг 9 - вертикальний переріз запобіжного і з'єднані другим сполучним отвором ЗО, кришку 31 зворотного клапанів захисного вузла із внутрішньою порожниною, у якій розташований Керуючий пристрій для регулятора тиску задаючий вузол 32, опорну шайбу 33, що розмі(фіг 1, 2, 3, 4) містить корпус 1, у якому розташощена в нижній частині другої верхньої порожнини вані стабілізатор тиску 2, регулятор-задатчик З, перший внутрішній канал 4, яким вихід стабіліза27, у якій на опорний шайбі 33 з ущільненням тора тиску 2 з'єднаний із входом регулятораустановлена кришка 31 із задаючим вузлом 32, задатчика 3, захисний вузол 5, другий внутрішній мембрану 34, що розміщена між опорною шайбою канал 6, яким вихід регулятора-задатчика 3 з'єд33 і другою середньою порожниною 28, жорсткий наний із входом захисного вузла 5, перший запірцентр 35, що установлений під мембраною 34 у но-підключаючий пристрій 7, перший отвір для верхній частині другої середньої порожнини 28, підключення 8, через який запірно-підключаючий сідло 36, яке розміщено з ущільненням у другому пристрій 7 під'єднано до стабілізатора тиску 2, сполучному отворі ЗО і у верхній частині другої другий запірно-підключаючий пристрій 9, другий нижньої порожнини 29, шток 37, що розташований отвір для підключення 10, через який запірнов отворі сідла 36 і з'єднаний із жорстким центром підключаючий пристрій 9 з'єднаний із захисним 35, пробку 38 із внутрішньою порожниною, установузлом 5, вхідний канал 11, яким вхід стабілізатовлену з ущільненням у другий нижній порожнини ра тиску 2 сполучений з бічною поверхнею корпуса 29 таким чином, що над пробкою 38 є вільний про1 і по який газ високого тиску подається в стабілістір другої нижньої порожнини 29, підпружинений затор тиску 2, вихідний канал 12, яким вихід регуклапан 39, який установлений у внутрішній порожлятора-задатчика 3 через другий внутрішній канал нині пробки 38, друга нижня порожнина 29 на рівні 6 і захисний вузол 5 з'єднаний з бічною поверхнею сідла 36 сполучена з внутрішнім каналом 4, другий корпуса 1 і по якому газ низького тиску подається в внутрішній канал 6 сполучений із другою середкомандну порожнину основного регулятора тиску ньою порожниною 28, що знаходиться під жорст(на кресленнях не показаний), канал скидання 13, ким центром 35 яким другий вихід захисного вузла 5 сполучений з Захисний вузол 5 (фіг 7) призначений для підбічною поверхнею корпуса 1 і далі з колектором тримки заданого перепаду тиску в задаючій поронизького тиску (на кресленнях не показаний) жнині основного регулятора і скидання тиску газу, що перевищує задане значення, у колектор низьСтабілізатор тиску 2 (фіг 5) призначений для кого тиску у випадку виникнення цього перевиперетворення високого тиску вхідного газу, що має щення через будь-які причини (наприклад, при встановлений діапазон зміни величини тиску, у відключенні споживачів) і для захисти у керуючого тиск, що має задану величину з точністю 3 - 5%, пристрою у випадку, якщо в колекторі низького при цьому задана величина повина бути у межах тиску з'явиться тиск газу, який перевищує задане 25 - 40% від величини вхідного тиску, і містить визначення (наприклад, при аварії в регуляторі, у конані в корпусі 1 перші верхню порожнину 14, який подається газ з виходу керуючого пристрою) і середню 15 і нижню 16 порожнини, з'єднані пермістить виконані в корпусі 1 треті верхню порожшим сполучним отвором 17, кришку 18 із внутрінину 40, середню 41 і нижню 42 порожнини, з'єдшньою порожниною, у якій розташований задаю 51401 10 нані третім сполучним отвором 43, кришку 44 із жину 68 що розміщена на опорній шайбі 66, опорвнутрішньою порожниною, у якій розташований ну шайбу 69, що встановлена на пружину 68, задаючий вузол 45, опорну шайбу 46, котра розрегулювальний гвинт 70, установлений на різьбі в міщена в нижній частині третьої верхньої порожотворі 71 кришки 44 з можливістю руху нагору і нини 40, у якій на опорній шайбі 46 з ущільненням вниз для регулювання стиску пружини 68 через установлена кришка 44 із задаючим вузлом 45, опорну шайбу 69 мембрану 47, що розміщена між опорною шайбою Підпружинений клапан 26 стабілізатора тиску 46 і третьою середньою порожниною 41, жорсткий 2 і підпружинений клапан 39 регулятора-задатчика центр 48, нижня частина з полочкою якого розмі3 виконані однаково Підпружинений клапан 26 щена в третій середній порожнині 41 під мембра(39) (фіг 8) містить стакан 72 з отвором у верхній ною 47, а верхня частина розміщена в третій верчастини і різьбою, що нарізана на внутрішньому хній порожнині 40 над мембраною 47 і проходить боці стакана 72, напрямляючу прокладку 73, ущічерез отвори в мембрані 47 і в опорній шайбі 46, льнювальну прокладку 74, котра розташована на запобіжний клапан 49, що установлений на різьбі напрямляючій прокладці 73, притиск 75 з різьбою, на нижню частину жорсткого центра 48, сідло 50 з на якому розміщена напрямляюча прокладка 73, наскрізним каналом, що з ущільненням встановпритиск 75 угвинчений у стакан 72 і притискає ущілено в третьому сполучному отворі 43 таким чильнювальну прокладку 74 через напрямляючу ном, що його верхня частина знаходиться в третій прокладку 73 до отвору в стакані 72, пружину 76, середній порожнині 41, а нижня частина сідла 50 один кінець якої розміщений у внутрішній порожвиходить у третю нижню порожнину 42, пробку 51 нині пробки 25 (38), а другий кінець розміщений у із внутрішньою порожниною, що з ущільненням внутрішній порожнині стакана 72 і упирається в розміщена в третьої нижньої порожнини 42, канал притиск 75, отвір між ущільнювальною прокладкою 52, яким внутрішня порожнина пробки 51 з'єднана 74 клапана 26 (39) і сідлом 23 (36) є дроселюючим з верхньою поверхнею пробки 51 зворотний клаотвором пан 53, що розташований у внутрішній порожнині Запобіжний клапан 49 (фіг 9) захисного вузла пробки 51, третя середня порожнина 41 сполучена 5 містить накидну гайку 77 з різьбою на внутрішній з внутрішнім каналом 6 і з вихідним каналом 12 (на поверхні й отвором у нижній частині й ущільнювач фіг 7 не видно), канал скидання газу 13 у колектор 78, що розміщений у нижній частині накидної гайки низького тиску (на фіг 7 не видно) сполученний із 77, що встановлена на різьбі на нижню частину третьою нижньою порожниною 42 над пробкою 51, жорсткого центра 48 і притискає ущільнювач 78, з третій сполучний отвір 43 з'єднаний з другим одного боку, до нижньої поверхні нижньої частини отвором для підключення 10 жорсткого центра 48, а з іншого боку, до отвору в накидній гайці 77, разом з яким ущільнювач 78 Запірно-підключаючі пристрої 7 і 9 (фіг 1 і 4) утворює верхню частину запобіжного клапана 49, призначені для підключення при необхідності (нанижньою частиною якого є верхня частина приклад, при настроюванні пристрою) манометрів сідла 50 чи датчиків для точного виміру величини тиску газу на виході стабілізатора тиску 2 і на виході Зворотний клапан 53 (фіг 9) захисного вузла 5 ВІДПОВІДНО керуючого пристрою Як запірномістить стакан 79 з направляючим штифтом 80, подключаючі пристрої можуть бути використані що виконаний з матеріалу, який ущільнює, пружистандартні вентилі, наприклад, типу ПЗ 22038 чи ну 81, нижній кінець якої розміщений у внутрішній 15нж54бк порожнині пробки 51, а верхній - у внутрішній порожнині склянки 79 і притискає стакан 79 до отвоЗадаючий вузол 19 (фіг 5) стабілізатора тиску ру в нижній частині сідла 50 2 містить втулку 54, установлену на мембрану 21 в отворі опорної шайби 20, пружину 55, що розміщеПопередньо розглянемо роботу окремих елена у втулці 54, опорну шайбу 56, яка розміщена на ментів керуючого пристрою пружині 55, регулювальний гвинт 57, установлений Стабілізатор тиску 2 (фіг 5) на різьбі в отворі 58 кришки 18, з можливістю руху Газ високого тиску надходить по вхідному канагору і вниз для регулювання стиску пружини 55 налі 11 у першу нижню порожнину 16, дроселючерез опорну шайбу 56 ється в отворі між сідлом 23 і ущільнювальною прокладкою 74 клапана 26 - дроселюючому отворі, Задаючий вузол 32 (фіг 6) регулятораі надходить через отвір у СІДЛІ 23 (між внутрішньою задатчика 3 містить втулку 59, установлену на поверхнею сідла 23 і штоком 24) у першу середню мембрану 34 в отворі опорної шайби 33, опорну порожнину 15, у якій тиск газу має задану величишайбу 60, що встановлена на втулку 59, пружину ну, далі по каналі 4 газ надходить у регулятор61, що розміщена на опорній шайбі 60, опорну задатчик 3 При тиску вхідного газу, що дорівнює шайбу 62, що встановлена на пружину 61, регулюсередньому значенню встановленого діапазону, вальний гвинт 63, установлений на різьбі в отворі дроселюючий отвір забезпечує в першій середній 64 кришки 31 з можливістю руху нагору і вниз для порожнині 15 заданий тиск газу, при якому сили, регулювання стиску пружини 61 через опорну що діють на мембрану 21 від пружини 55 задаючошайбу 62 го вузла 19 і від тиску газу в першій середній поЗадаючий вузол 45 (фіг 7) захисного вузла 5 рожнині 15 під жорстким центром 22 урівноважені містить втулку 65, установлену на мембрану 47 При підвищенні тиску вхідного газу в першій серетаким чином, що верхня частина жорсткого центра дній порожнині 15 також підвищується тиск, при 48 проходить через отвір у втулці 65, опорну шайцьому піднімається на величину, що відповідає бу 66, що установлена на втулку 65, гайку 67, за підвищенню тиску, жорсткий центр 22 і з ним піддопомогою якої втулка 65 і опорна шайба 66 закрінімається шток 24, тому піднімається й ущільнюплені на верхній частині жорсткого центра 48, пру 51401 12 11 вальна прокладка 74 клапана 26 під дією пружини значення, при якому зрівноважаться сили, що ді76, величина дроселюючого отвору зменшується і ють на мембрану 34 від пружини 61 задаючого зменшується надходження газу у першу середню вузла і від тиску в другій середній порожнині 28 порожнину 15 доти, поки тиск у ній не досягне заОскільки жорсткість пружини 61 вибирається виданого значення, при якому зрівноважаться сили, ходячи з того, що діапазон зміни тиску газу, що які діють на мембрану 21 від пружини 55 задаючонадходить по каналі 4, обумовлений тільки точнісго вузла 19 і від тиску газу в першій середній потю його підтримки стабілізатором 2, то й вихідний рожнині 15 При зниженні тиску вхідного газу у тиск регулятора-задатчика 3 і ВІДПОВІДНО керуючопершій середній порожнині 15 також знижується го пристрою відпрацьовується з високою точністю, тиск, при цьому під дією пружини 55 задаючого з відхиленям не більш 0,1 - 0,3% від заданого знавузла 19 опускається на величину, яка відповідає чення зниженню тиску вхідного газу, жорсткий центр 22 і Захисний вузол 5 (фіг 7) з ним шток 24, що віджимає вниз ущільнювальну При величині тиску у вихідному каналі 12, рівпрокладку 74 клапана 26, величина дроселюючого ному заданому, і величині тиску в колекторі низьотвору збільшується й збільшується надходження кого тиску, який не перевищує задану величину газу в першу середню порожнину 15 доти, поки величину вихідного тиску основного регулятора тиск газу в ній не досягне заданого значення, при тиску, запобіжний клапан 49 закритий У цьому якому зрівноважаться сили, що діють на мембрану випадку сила, яка діє на мембрану 47 від пружини 21 від пружини 55 задаючого вузла 19 і від тиску 68 задаючого вузла 45 більша, ніж сила, що діє на газу в першій середній порожнині 15 Оскільки жомембрану 47 через накидну гайку 77 запобіжного рсткість пружини 55 вибирається, виходячи з устаклапана 49 і жорсткий центр 48 від тиску газу в новленого діапазону значень вхідного тиску, то третій середній порожнині 41, тому мембрана 47 точність підтримки заданого тиску в першій середчерез накидну гайку 76 запобіжного клапана 49 і ній порожнині 15 невисока, з відклоненням 3 - 5% жорсткий центр 48 притискає ущільнення 78 заповід величини заданого тиску Регулятор-задатчик З біжного клапана 49 до отвору в СІДЛІ 50 і увесь газ, (фіг 6) що надходить з каналу 6 у третю середню порожнину 41 проходить у вихідний канал 12 і далі в Газ з виходу стабілізатора тиску 2, що має заосновний регулятор У третій нижній порожнині 42 і дану величину тиску, надходить по внутрішньому у внутрішній порожнині пробки 51 тиск газу дорівканалі 4 у другу нижню порожнину 29, дроселюнює тиску газу в колекторі низького тиску і, оскільється в отворі між сідлом 36 і ущільнювальною ки він не перевищує задану величину тиску, то прокладкою 74 клапана 39 - дроселюючому отворі стакан 79 зворотного клапана 53 притиснутий до і надходить через отвір у СІДЛІ 36 (між внутрішньою отвору в СІДЛІ 50 тільки зусиллям пружини 81 звоповерхнею сідла 36 і штоком 37) у другу середню ротного клапана 53 Якщо з якоі-небудь причини у порожнину 28, у якої тиск газу має задану величивихідному каналі 12 підвищується тиск газу, то ну, і далі проходить по каналу 6 через захисний ВІДПОВІДНО підвищується тиск газу й у третій серевузол 5 у вихідний канал газу низького тиску 12 дній порожнині 41, якщо ж це підвищення перевеПри тиску газу, що надходить по каналі 4, рівному ршує встановлену величину, то сила, що діє на заданому значенню, дроселюючий отвір забезпемембрану 47 від пружини 68 задаючого вузла 45 чує в другій середній порожнини 28 тиск газу, рівстає меншою, ніж сила, що діє на мембрану 47 ний заданому значенню вихідного тиску, при якому через накидну гайку 77 запобіжного клапана 49 і сили, що діють на мембрану 34, від пружини 61 жорсткий центр 48 від тиску газу в третій середній задаючого вузла 32 і від тиску газу в другій середпорожнині 41, тому накидна гайка 77 з ущільненній порожнині 28 під жорстким центром 35 урівноням 78 запобіжного клапана 49 припіднімається і важені При підвищенні тиску газу, який надходить між ущільненням 78 запобіжного клапана 49 і по каналі 4, у другій середній порожнині 28 також отвором у СІДЛІ 50 з'являється отвір, через який підвищується тиск, при цьому піднімається на вегаз із третьої середньої порожнини 41 (з вихідного личину, що відповідає підвищенню тиску газу, жоканалу 12) надходить у наскрізний канал у СІДЛІ 50, рсткий центр 35 і з ним піднімається шток 37, тому віджимає стакан 79 зворотного клапана 53 і пропіднімається й ущільнювальна прокладка 74 клаходить у третю нижню порожнину 42, а з неї по пана 39 під дією пружини 72, величина дроселююканалі скидання 13 іде в колектор низького тиску чого отвору зменшується і зменшується надходоти, поки тиск у третій середній порожнині 41 не дження газу в другу середню порожнину 28 до тих досягне заданого значення й ущільнення 78 запопір, поки тиск у ній не досягне заданого значення біжного клапана 49 не закриє під дією мембрани вихідного тиску, при якому зрівноважаться сили, що діють на мембрану 34 від пружини 61 задаючого вузла 32 і від тиску газу в другій середній порожнині 28 При зниженні тиску газу, що надходить по каналі 4, в другій середній порожнині 28 також знижується тиск газу, при цьому під дією пружини 61 задаючого вузла 32 опускається на величину, що відповідає зниженню тиску газу, жорсткий центр 35 і з ним опускається шток 37, віджимаючи ущільнювальну прокладку 74 клапана 39, величина дроселюючого отвору збільшується і збільшується надходження газу в другу середню порожнину 28 доти, поки тиск в ній не досягне заданого 47 отвір у СІДЛІ 50 Якщо через яку-небудь причину підвищиться тиск у каналі скидання 13, то до цієї ж величини підвищиться і тиск у третій нижній порожнині 42 і у внутрішній порожнині пробки 51, що з'єднана каналом 52 із третьою нижньою порожниною 42, а, оскільки в третій середній порожнині 41 тиск газу менший, ніж у третій нижній порожнині 42, то стакан 79 зворотного клапана 53 щільно притискається до наскрізного каналу у СІДЛІ 50 і за рахунок цього виключається надходження газу з каналу скидання 13 у вихідний канал 12 через отвір у СІДЛІ 51401 13 50 Керуючий пристрій для регулятора тиску працює таким чином Газ високого тиску надходить через вхідний канал 11 у стабілізатор тиску 2, на виході якого тиск газу має задане значення, але точність підтримки заданої величини тиску невисока (3 - 5%) З виходу стабілізатора тиску 2 газ по внутрішньому каналі 4 надходить у регулятор-задатчик 3, на виході якого тиск газу має задане значення з точністю 0,1 - 0,3% 3 виходу регулятора-задатчика З газ по внутрішньому каналі 6 надходить через захисний вузол 5 у вихідний канал 12 і далі в керуючу порожнину основного регулятора тиску (на кре 3jf. 1 14 сленні не показаний) При коливаннях тиску у встановлених межах на вході в керуючий пристрій на його виході підтримується задане значення тиску з установленою точністю При виникненні перевищення тиском у вихідному каналі 12 заданої величини спрацьовує запобіжний клапан 49 захисного вузла 5 і газ через канал скидання 13 скидається у колектор низького тиску (на кресленнях не показаний) При підвищенні тиску в колекторі низького тиску вище встановленого значення спрацьовує зворотний клапан 53 захисного вузла 5 і запобігає надходженню газу з колектора низького тиску у вихідний канал 12 15 51401 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
