Дискова борона

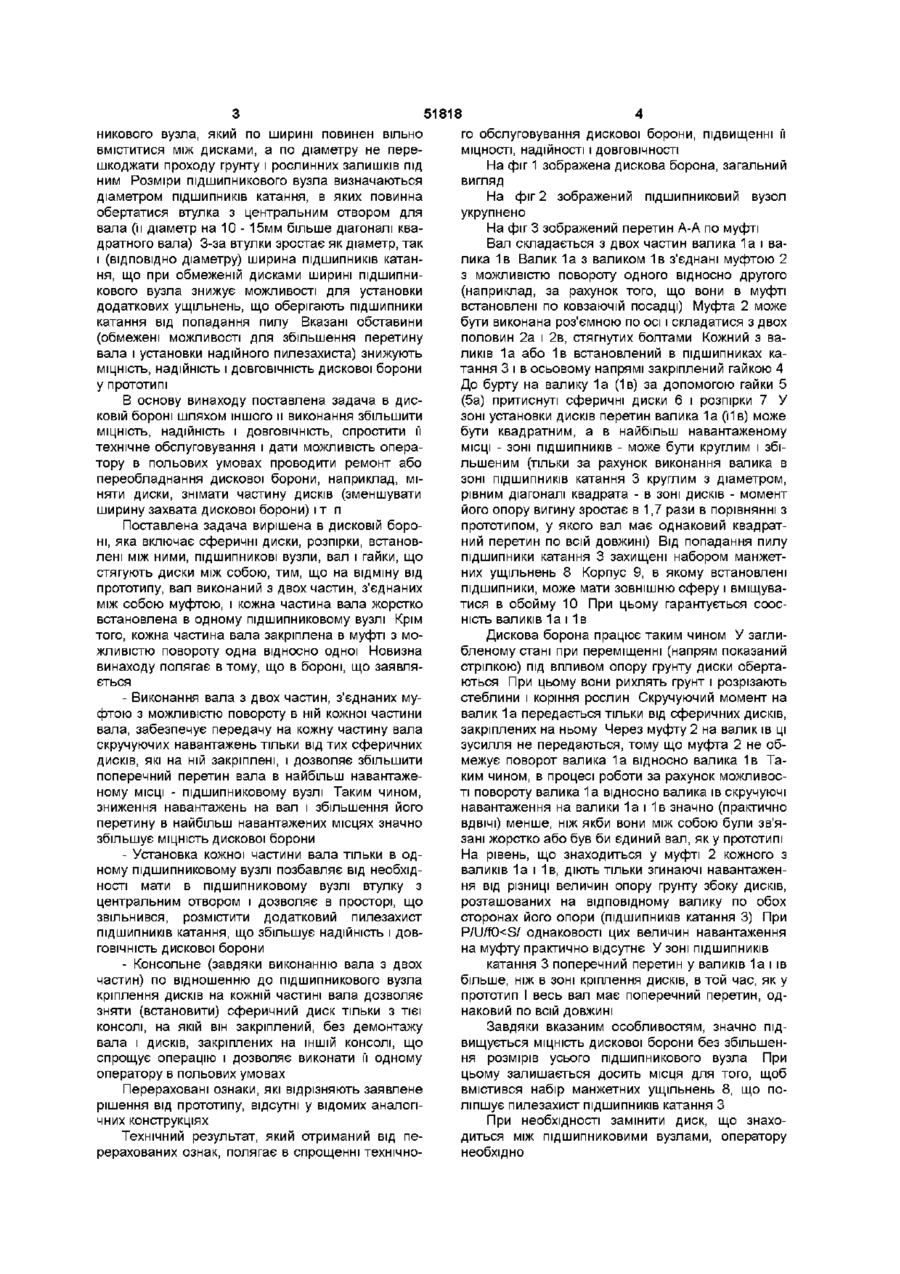

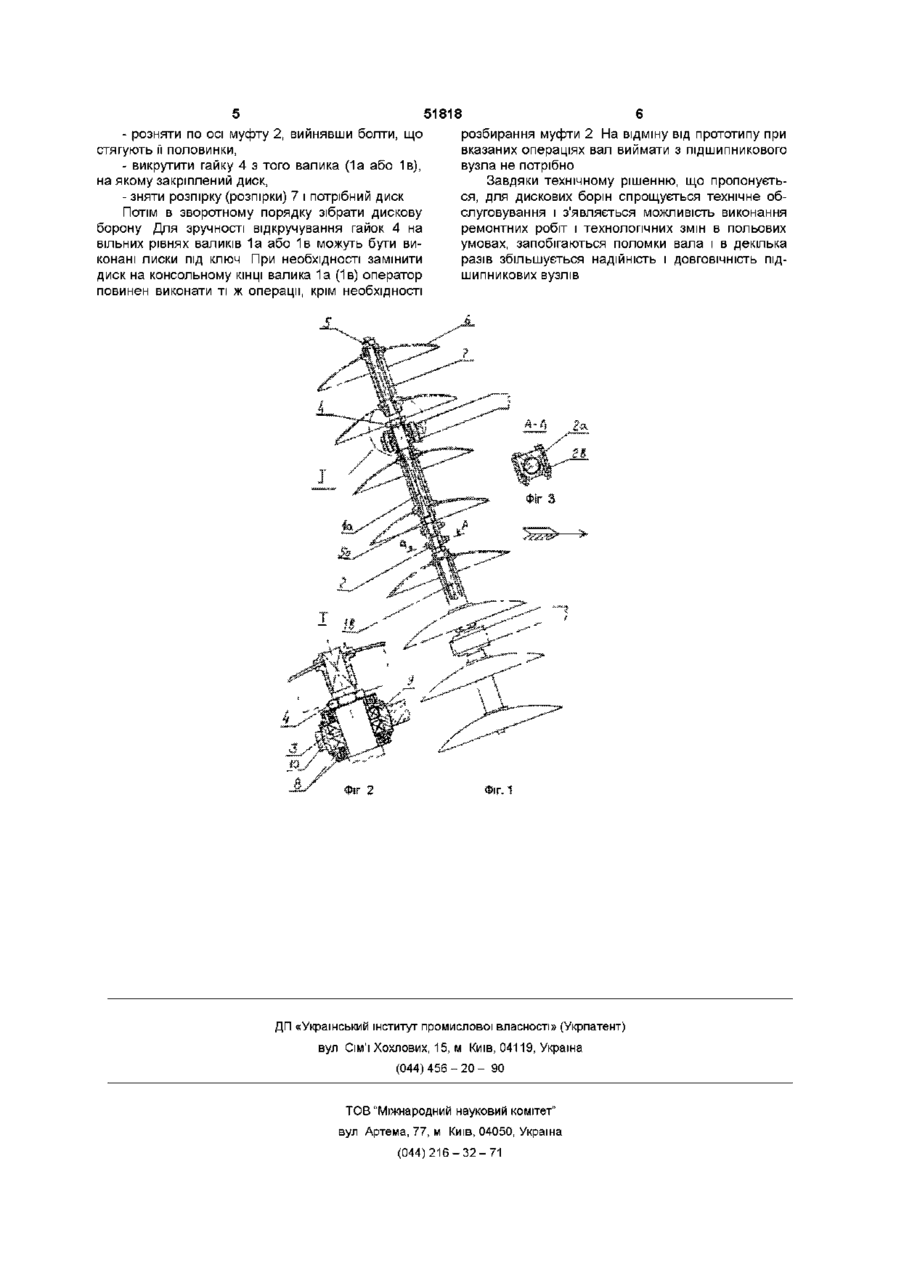

1 Дискова борона, що включає сферичні диски, розпірки, установлені між дисками, ПІДШИПНИКОВІ вузли, вал і гайки, що стягують диски між собою, яка відрізняється тим, що вал виконаний з двох частин, з'єднаних між собою муфтою, і кожна частина вала встановлена в одному підшипниковому вузлі 2 Дискова борона по п 1, яка відрізняється тим, що кожна частина вала закріплена в муфті з можливістю повороту одна відносно одної Винахід відноситься до сільськогосподарського машинобудування, зокрема, до ґрунтообробних знарядь з пасивними обертовими робочими органами, наприклад, до дискових борін Відома дискова борона, що містить сферичні диски, розпірки, встановлені між ними, ПІДШИПНИКОВІ вузли, вал і гайки, що стягують диски між собою Лезо сферичних дисків може бути суцільним або з вирізами (так зване вирізне лезо) Останнє краще перерізає рослинні залишки, що знаходяться на поверхні грунту Дня запобігання забивання дисків грунтом і рослинністю (чому сприяє пробуксування диска) декілька дисків (особливо з вирізним лезом) з'єднують між собою валом некруглої форми, наприклад, квадратним Опорою для вала служать ПІДШИПНИКОВІ вузли, що включають змонтоване в підшипниках катання втулки з центральним отвором для вала Весь набір сферичні диски, розпірки і втулки стягуються гайками, встановленими на кінцях вала Так улаштована, наприклад, дискова борона проспект фірми Maschinenfabnk RAU, GmbH від 1997 р яка вибрана як прототип необхідно повністю демонтувати дискову борону зняти з одного кінця вала гайку, вийняти вал із втулки підшипникового вузла, зняти розпірки і працездатні диски і лише потім зняти непридатний для роботи диск Потім встановити замість непридатного новий диск і повторити процес в зворотному порядку Крім того, що процес заміни диска вельми трудомісткий, один оператор його практично не може виконати в польових умовах, так як через значну віддаленість другої гайки, необхідна допомога другого оператора Тому тільки в стаціонарних умовах можливий ремонт, заміна зношених сферичних дисків, або зміна їх комбінації на валу (наприклад, комбінація сферичні диски з суцільним лезом чергуються зі сферичними дисками з вирізним лезом) Прототип співпадає з винаходом, який заявляється, втому, що містить сферичні диски, розпірки, встановлені між ними, ПІДШИПНИКОВІ вузли, вал і гайки, що стягують весь набір Однак в пристрої дискової борони по прототипу є недоліки - Для заміни розташованого між підшипниковими вузлами зламаного або зношеного диска - Вал дискової борони, відчуває великі згинаючі і скручуючі навантаження Особливо великі згинаючі навантаження впливають на вал при наїзді диска на приховану в грунті перешкоду, тому що при цьому через диск на вал передається значна частина вагии борони (дискова борона заглиблюється тільки під своєю вагою, яка у широкозахватної борони перевищує 4 тонни) У вказаному випадку, а також при забитті борони, на вал впливають також значні скручуючі навантаження, тому що один диск (чи два поряд розташованих диска) пригальмований, а ІНШІ під впливом грунту прагнуть продовжувати обертання Можливості збільшити МІЦНІСТЬ вала шляхом збільшення його перетину у борони по прототипу обмежені розмірами підшип О 00 00 ю 51818 никового вузла, який по ширині повинен вільно вміститися між дисками, а по діаметру не перешкоджати проходу грунту і рослинних залишків під ним Розміри підшипникового вузла визначаються діаметром ПІДШИПНИКІВ катання, в яких повинна обертатися втулка з центральним отвором для вала (м діаметр на 10 - 15мм більше діагоналі квадратного вала) З-за втулки зростає як діаметр, так і (ВІДПОВІДНО діаметру) ширина ПІДШИПНИКІВ катання, що при обмеженій дисками ширині підшипникового вузла знижує можливості для установки додаткових ущільнень, що оберігають підшипники катання від попадання пилу Вказані обставини (обмежені можливості для збільшення перетину вала і установки надійного пилезахиста) знижують МІЦНІСТЬ, надійність і ДОВГОВІЧНІСТЬ дискової борони у прототипі В основу винаходу поставлена задача в дисковій бороні шляхом іншого и виконання збільшити МІЦНІСТЬ, надійність і ДОВГОВІЧНІСТЬ, спростити її технічне обслуговування і дати можливість оператору в польових умовах проводити ремонт або переобладнання дискової борони, наприклад, міняти диски, знімати частину дисків (зменшувати ширину захвата дискової борони) і т п Поставлена задача вирішена в дисковій бороні, яка включає сферичні диски, розпірки, встановлені між ними, ПІДШИПНИКОВІ вузли, вал і гайки, що стягують диски між собою, тим, що на відміну від прототипу, вал виконаний з двох частин, з'єднаних між собою муфтою, і кожна частина вала жорстко встановлена в одному підшипниковому вузлі Крім того, кожна частина вала закріплена в муфті з можливістю повороту одна відносно одної Новизна винаходу полягає в тому, що в бороні, що заявляється - Виконання вала з двох частин, з'єднаних муфтою з можливістю повороту в ній кожної частини вала, забезпечує передачу на кожну частину вала скручуючих навантажень тільки від тих сферичних дисків, які на ній закріплені, і дозволяє збільшити поперечний перетин вала в найбільш навантаженому МІСЦІ - підшипниковому вузлі Таким чином, зниження навантажень на вал і збільшення його перетину в найбільш навантажених місцях значно збільшує МІЦНІСТЬ дискової борони - Установка кожної частини вала тільки в одному підшипниковому вузлі позбавляє від необхідності мати в підшипниковому вузлі втулку з центральним отвором і дозволяє в просторі, що звільнився, розмістити додатковий пилезахист ПІДШИПНИКІВ катання, що збільшує надійність і ДОВГОВІЧНІСТЬ дискової борони - Консольне (завдяки виконанню вала з двох частин) по відношенню до підшипникового вузла кріплення дисків на кожній частині вала дозволяє зняти (встановити) сферичний диск тільки з тієї консолі, на якій він закріплений, без демонтажу вала і дисків, закріплених на ІНШІЙ КОНСОЛІ, ЩО спрощує операцію і дозволяє виконати її одному оператору в польових умовах Перераховані ознаки, які відрізняють заявлене рішення від прототипу, відсутні у відомих аналогічних конструкціях Технічний результат, який отриманий від перерахованих ознак, полягає в спрощенні технічно го обслуговування дискової борони, підвищенні її МІЦНОСТІ, надійності і ДОВГОВІЧНОСТІ На фіг 1 зображена дискова борона, загальний вигляд На фіг 2 зображений підшипниковий вузол укрупнено На фіг 3 зображений перетин А-А по муфті Вал складається з двох частин валика 1а і валика 1в Валик 1а з валиком 1в з'єднані муфтою 2 з можливістю повороту одного відносно другого (наприклад, за рахунок того, що вони в муфті встановлені по ковзаючій посадці) Муфта 2 може бути виконана роз'ємною по осі і складатися з двох половин 2а і 2в, стягнутих болтами Кожний з валиків 1а або 1в встановлений в підшипниках катання 3 і в осьовому напрямі закріплений гайкою 4 До бурту на валику 1а (1в) за допомогою гайки 5 (5а) притиснуті сферичні диски 6 і розпірки 7 У зоні установки дисків перетин валика 1а (ї1в) може бути квадратним, а в найбільш навантаженому МІСЦІ - зоні ПІДШИПНИКІВ - може бути круглим і збільшеним (тільки за рахунок виконання валика в зоні ПІДШИПНИКІВ катання 3 круглим з діаметром, рівним діагоналі квадрата - в зоні дисків - момент його опору вигину зростає в 1,7 рази в порівнянні з прототипом, у якого вал має однаковий квадратний перетин по всій довжині) ВІД попадання пилу підшипники катання 3 захищені набором манжетних ущільнень 8 Корпус 9, в якому встановлені підшипники, може мати зовнішню сферу і вміщуватися в обойму 10 При цьому гарантується соосність валиків 1 а і 1 в Дискова борона працює таким чином У заглибленому стані при переміщенні (напрям показаний стрілкою) під впливом опору грунту диски обертаються При цьому вони рихлять грунт і розрізають стеблини і коріння рослин Скручуючий момент на валик 1а передається тільки від сферичних дисків, закріплених на ньому Через муфту 2 на валик їв ці зусилля не передаються, тому що муфта 2 не обмежує поворот валика 1а відносно валика 1в Таким чином, в процесі роботи за рахунок можливості повороту валика 1а відносно валика їв скручуючі навантаження на валики 1 а і 1 в значно (практично ВДВІЧІ) менше, ніж якби вони між собою були зв'язані жорстко або був би єдиний вал, як у прототипі На рівень, що знаходиться у муфті 2 кожного з валиків 1а і 1в, діють тільки згинаючі навантаження від різниці величин опору грунту збоку дисків, розташованих на відповідному валику по обох сторонах його опори (ПІДШИПНИКІВ катання 3) При P/U/fO
