Бетонозмішувальна установка з віброімпульсним приводом

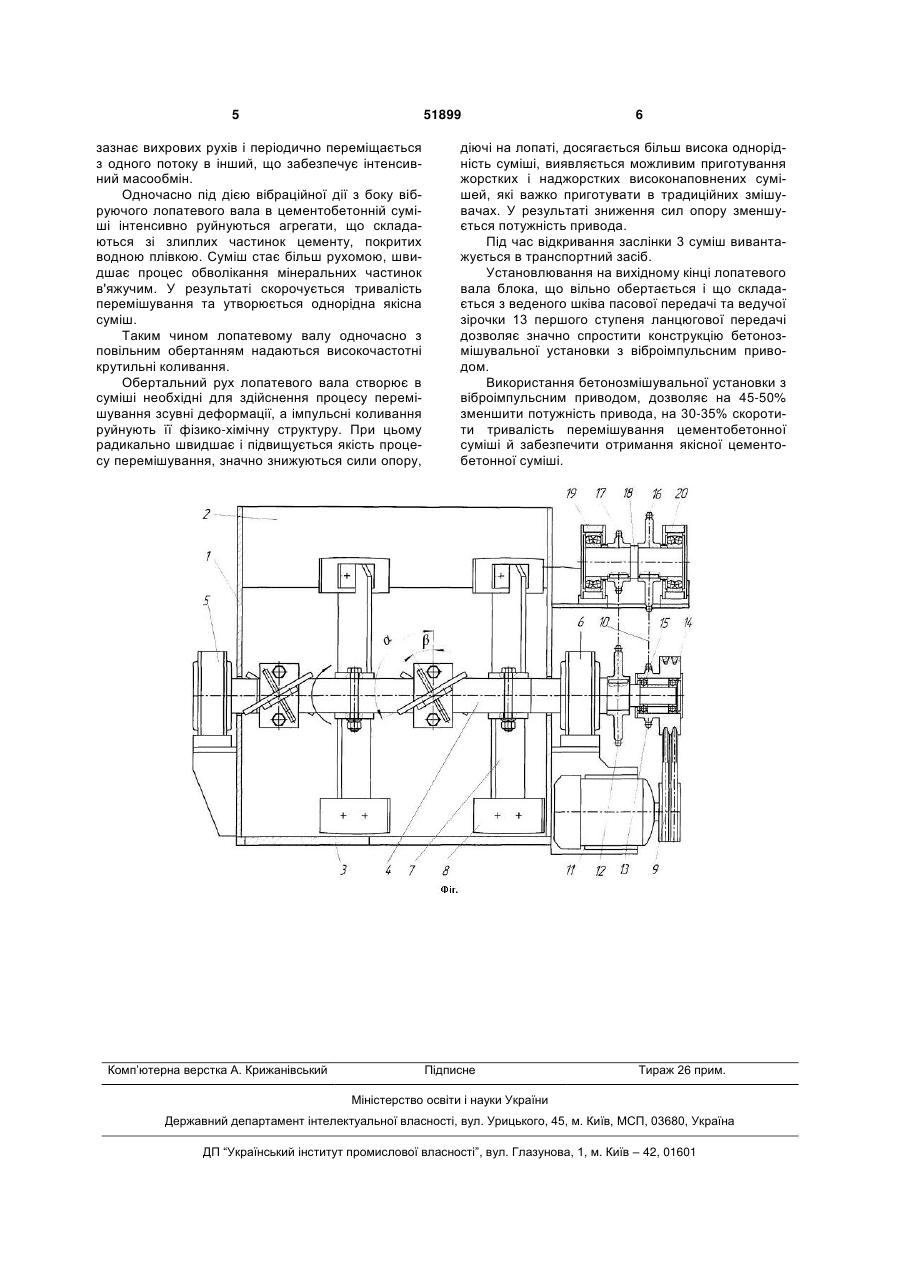

Бетонозмішувальна установка з віброімпульсним приводом, яка містить лопатевий змішувач, виконаний у вигляді циліндричного корпусу із завантажувальним і вивантажувальним отворами, усередині якого розміщено лопатевий вал, кінці якого змонтовані в підшипникових опорах, винесених за межі ділянки перемішування, яка відрізняється тим, що додатково забезпечена віброімпульсним збуджувачем крутильних коливань, виконаним у вигляді послідовно сполучених клинопасової передачі та двоступінчастої ланцюгової передачі, які кінематично зв'язують лопатевий вал 3 Указана мета досягається тим, що бетонозмішувальна установка з віброімпульсним приводом, яка містить лопатевий змішувач, виконаний у вигляді циліндричного корпусу із завантажувальним і вивантажувальним отворами, усередині якого розміщено лопатевий вал, кінці якого змонтовані в підшипникових опорах, винесених за межі ділянки перемішування, додатково забезпечена віброімпульсним збуджувачем крутильних коливань, виконаним у вигляді послідовно сполучених клинопасової передачі та двоступінчастої ланцюгової передачі, які кінематично зв'язують лопатевий вал з приводним двигуном, при цьому ведена зірочка другого ступеня ланцюгової передачі жорстко закріплена на вихідному кінці лопатевого вала, ведуча зірочка першого ступеня ланцюгової передачі блокується з веденим шківом клинопасової передачі й цей блок за допомогою підшипникової опори змонтований на вихідному кінці лопатевого вала поряд із веденою зірочкою другого ступеня ланцюгової передачі, при цьому ведена зірочка першого ступеня і ведуча зірочка другого ступеня ланцюгової передачі жорстко змонтована на проміжному валу, установленому в підшипникових опорах, причому передаточне відношення першого ступеня ланцюгової передачі дорівнює 2...3,6 при числі зубів ведучої зірочки, рівному 10...12, а передаточне відношення другого ступеня ланцюгової передачі дорівнює 2...5 при числі зубів ведучої зірочки, рівному 8... 12. На Фіг. зображено бетонозмішувальну установку з віброімпульсним приводом, загальний вигляд. Бетонозмішувальна установка з віброімпульсним приводом містить лопатевий змішувач, виконаний у вигляді циліндричного корпусу 1 із завантажувальним 2 і вивантажувальним 3 отворами, усередині якого розміщено лопатевий вал 4, кінці якого змонтовані в підшипникових опорах 5 і 6, винесених за межі ділянки перемішування. На лопатевому валу 4 змонтовані центральні 7 і периферійні 8 лопатки. При цьому робочі поверхні периферійних лопаток 8 нахилені під кутом =120...130 до площини, перпендикулярної до осі вала, а центральні лопатки 7 нахилені під кутом =30...40 до площини, перпендикулярної до осі вала. У результаті периферійні лопатки 8 утворюють переривчасту гвинтову лінію в прямому напрямку для транспортування суміші в зону вивантаження, а центральні лопатки 7 утворюють переривчасту гвинтову лінію, призначену для транспортування суміші у зворотному напрямку. Бетонозмішувальна установка забезпечена віброімпульсним збуджувачем крутильних коливань, виконаним у вигляді послідовно сполучених клинопасової передачі 9 і двоступінчастої ланцюгової передачі 10, які кінематично зв'язують лопатевий вал 4 з приводним двигуном 11. При цьому ведена зірочка 12 другого ступеня ланцюгової передачі жорстко закріплена на вихідному кінці лопатевого вала 4, ведуча зірочка 13 першого ступеня ланцюгової передачі блокується з веденим шківом 14 клинопасової передачі і цей блок за допомогою підшипникової опори 15 змонтований на вихідному 51899 4 кінці лопатевого вала поряд із веденою зірочкою 12 другого ступеня ланцюгової передачі. Ведена зірочка 16 першого ступеня і ведуча зірочка 17 другого ступеня ланцюгової передачі жорстко змонтована на проміжному валу 18, установленому в підшипникових опорах 19 і 20, причому передаточне відношення першого ступеня ланцюгової передачі дорівнює 2...3,6 при числі зубів ведучої зірочки 18, рівному 10...12, а передаточне відношення другого ступеня ланцюгової передачі дорівнює 2...5 при числі зубів ведучої зірочки 18, рівному 8...12. Бетонозмішувальна установка з віброімпульсним приводом працює таким чином. Умикається приводний двигун 11, який через клинопасову і ланцюгову передачу обертає лопатевий вал 4. Ведений шків 14 клинопасової передачі разом із ведучою зірочкою 13 першого ступеня ланцюгової передачі вільно обертаються на вихідному кінці лопатевого вала на підшипниках 15. Ці елементи обертаються з постійною кутовою швидкістю. При обгинанні зірочки 13 ланцюгом швидкість цього ланцюга не залишається постійної. Це пояснюється тим, що приводний елемент являє собою багатогранник і ланка ланцюга при набіганні на нього розташовується по хорді, а не по колу, яке описує зуб зірочки 13. Тому ланцюг першого ступеня ланцюгової передачі рухається із змінною швидкістю, яка, у свою чергу, викликає нерівномірне обертання веденої зірочки 16, а отже, і ведучої зірочки 17 другого ступеня ланцюгової передачі. Нерівномірність руху ланцюга другої ступені ланцюгової передачі посилюється нерівномірністю обертання зірочки 17. Таким чином, ланцюги першого і другого ступенів ланцюгової передачі рухаються із змінними швидкостями. У результаті через нерівномірність руху двоступінчастої ланцюгової передачі лопатевий вал одночасно з обертальним рухом піддається дії полі-частотних крутильних коливань. Перший ступінь двоступінчастої ланцюгової передачі генерує високочастотні коливання, а другій ступінь - низькочастотні коливання. При накладенні цих частот виникають віброімпульсні коливання. Таким чином, лопатевий вал зазнає складного руху: обертається та одночасно здійснює полічастотні крутильні (кутові) коливання. Після вмикання привода через завантажувальний отвір 2 усередину корпусу 1 подають заздалегідь віддозовані мінеральні матеріали і воду. Під час обертання вала за стрілкою, указаною на Фіг., лопаті інтенсивно перемішують суміш, одночасно переміщаючи її по двох протилежно напрямлених потоках: у центральній частині й по периферії. Під дією центральних лопаток 7 суміш переводиться у зважений стан і утворюється центральний потік, який переміщається в подовжньому напрямку до задньої торцевої стінки корпусу та одночасно закручується навкруги подовжньої осі. Під дією периферійних лопаток 8 утворюється кільцевий периферійний потік, який обертається навкруги подовжньої осі та одночасно переміщається в подовжньому напрямку до передньої торцевої стінки корпусу. При цьому кожна частинка 5 51899 зазнає вихрових рухів і періодично переміщається з одного потоку в інший, що забезпечує інтенсивний масообмін. Одночасно під дією вібраційної дії з боку вібруючого лопатевого вала в цементобетонній суміші інтенсивно руйнуються агрегати, що складаються зі злиплих частинок цементу, покритих водною плівкою. Суміш стає більш рухомою, швидшає процес обволікання мінеральних частинок в'яжучим. У результаті скорочується тривалість перемішування та утворюється однорідна якісна суміш. Таким чином лопатевому валу одночасно з повільним обертанням надаються високочастотні крутильні коливання. Обертальний рух лопатевого вала створює в суміші необхідні для здійснення процесу перемішування зсувні деформації, а імпульсні коливання руйнують її фізико-хімічну структуру. При цьому радикально швидшає і підвищується якість процесу перемішування, значно знижуються сили опору, Комп’ютерна верстка А. Крижанівський 6 діючі на лопаті, досягається більш висока однорідність суміші, виявляється можливим приготування жорстких і наджорстких високонаповнених сумішей, які важко приготувати в традиційних змішувачах. У результаті зниження сил опору зменшується потужність привода. Під час відкривання заслінки 3 суміш вивантажується в транспортний засіб. Установлювання на вихідному кінці лопатевого вала блока, що вільно обертається і що складається з веденого шківа пасової передачі та ведучої зірочки 13 першого ступеня ланцюгової передачі дозволяє значно спростити конструкцію бетонозмішувальної установки з віброімпульсним приводом. Використання бетонозмішувальної установки з віброімпульсним приводом, дозволяє на 45-50% зменшити потужність привода, на 30-35% скоротити тривалість перемішування цементобетонної суміші й забезпечити отримання якісної цементобетонної суміші. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
