Картоплезбиральний комбайн

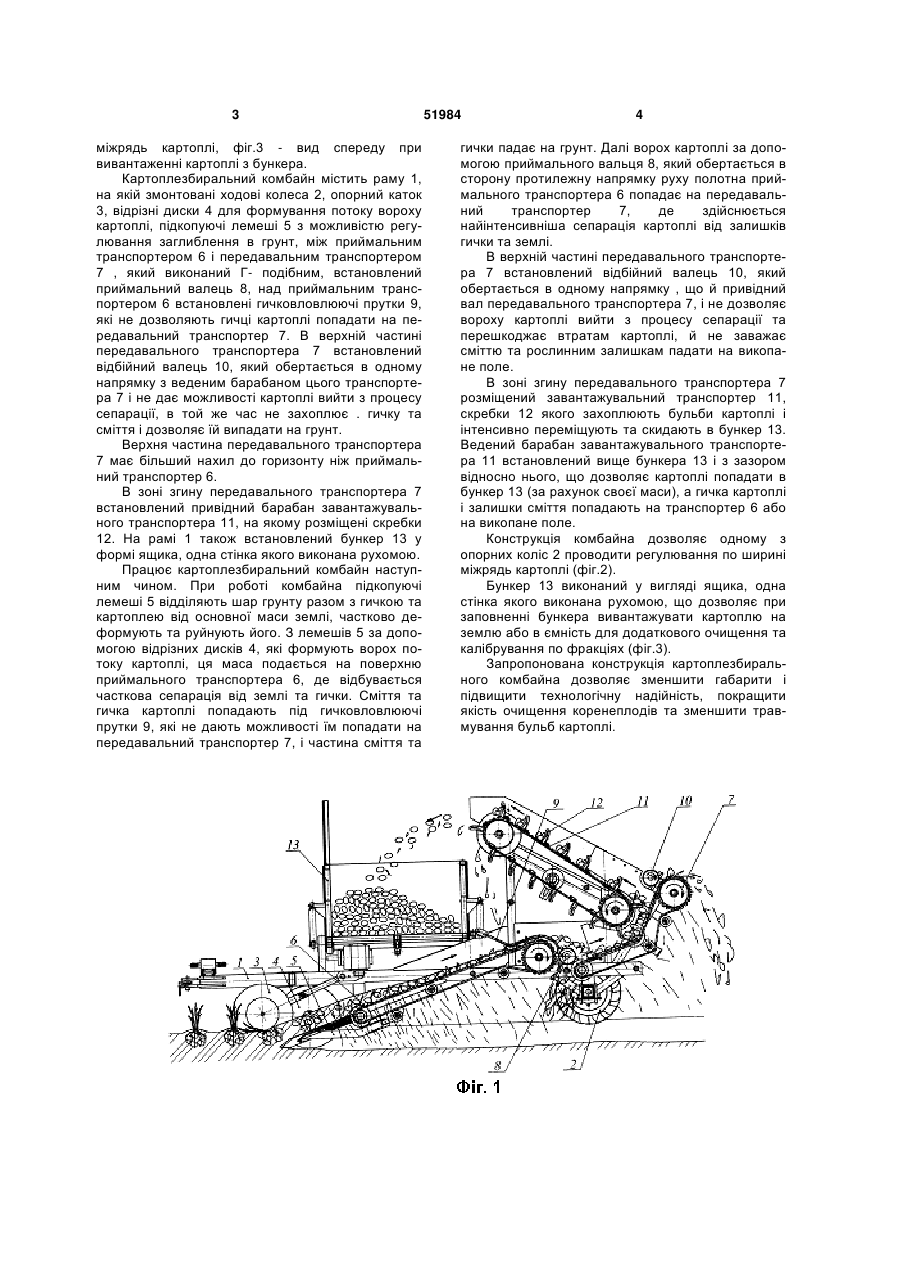

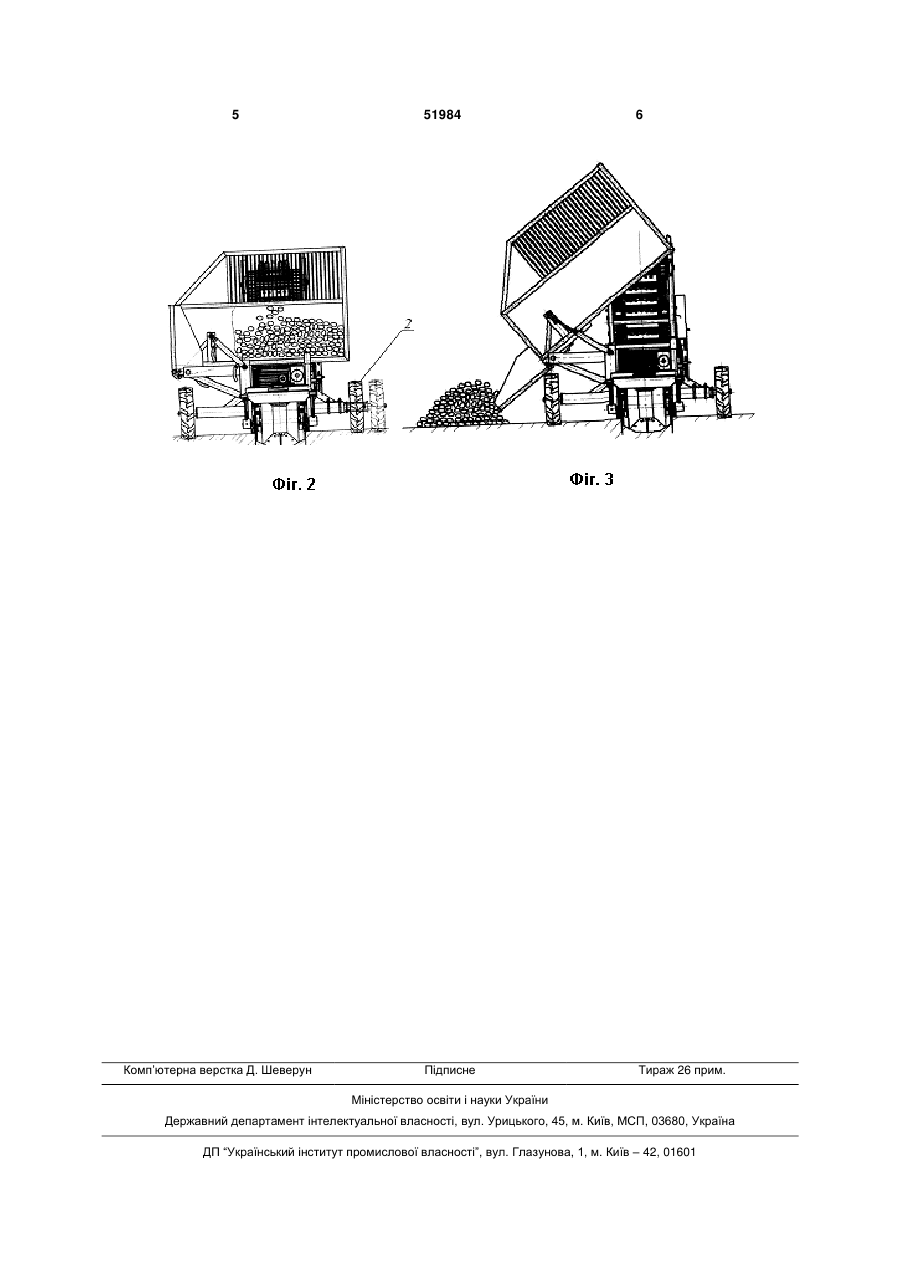

1. Картоплезбиральний комбайн, який включає раму, на якій розміщені підкопуючі лемеші, ходові колеса, опорний коток, відрізні диски, приймальний транспортер з встановленими над ним гичковловлюючими прутками, передавальний і завантажувальний транспортери, бункер, який відрізняється тим, що між приймальним і передавальним транспортерами встановлений валець, 3 міжрядь картоплі, фіг.3 - вид спереду при вивантаженні картоплі з бункера. Картоплезбиральний комбайн містить раму 1, на якій змонтовані ходові колеса 2, опорний каток 3, відрізні диски 4 для формування потоку вороху картоплі, підкопуючі лемеші 5 з можливістю регулювання заглиблення в грунт, між приймальним транспортером 6 і передавальним транспортером 7 , який виконаний Г- подібним, встановлений приймальний валець 8, над приймальним транспортером 6 встановлені гичковловлюючі прутки 9, які не дозволяють гичці картоплі попадати на передавальний транспортер 7. В верхній частині передавального транспортера 7 встановлений відбійний валець 10, який обертається в одному напрямку з веденим барабаном цього транспортера 7 і не дає можливості картоплі вийти з процесу сепарації, в той же час не захоплює . гичку та сміття і дозволяє їй випадати на грунт. Верхня частина передавального транспортера 7 має більший нахил до горизонту ніж приймальний транспортер 6. В зоні згину передавального транспортера 7 встановлений привідний барабан завантажувального транспортера 11, на якому розміщені скребки 12. На рамі 1 також встановлений бункер 13 у формі ящика, одна стінка якого виконана рухомою. Працює картоплезбиральний комбайн наступним чином. При роботі комбайна підкопуючі лемеші 5 відділяють шар грунту разом з гичкою та картоплею від основної маси землі, частково деформують та руйнують його. З лемешів 5 за допомогою відрізних дисків 4, які формують ворох потоку картоплі, ця маса подається на поверхню приймального транспортера 6, де відбувається часткова сепарація від землі та гички. Сміття та гичка картоплі попадають під гичковловлюючі прутки 9, які не дають можливості їм попадати на передавальний транспортер 7, і частина сміття та 51984 4 гички падає на грунт. Далі ворох картоплі за допомогою приймального вальця 8, який обертається в сторону протилежну напрямку руху полотна приймального транспортера 6 попадає на передавальний транспортер 7, де здійснюється найінтенсивніша сепарація картоплі від залишків гички та землі. В верхній частині передавального транспортера 7 встановлений відбійний валець 10, який обертається в одному напрямку , що й привідний вал передавального транспортера 7, і не дозволяє вороху картоплі вийти з процесу сепарації та перешкоджає втратам картоплі, й не заважає сміттю та рослинним залишкам падати на викопане поле. В зоні згину передавального транспортера 7 розміщений завантажувальний транспортер 11, скребки 12 якого захоплюють бульби картоплі і інтенсивно переміщують та скидають в бункер 13. Ведений барабан завантажувального транспортера 11 встановлений вище бункера 13 і з зазором відносно нього, що дозволяє картоплі попадати в бункер 13 (за рахунок своєї маси), а гичка картоплі і залишки сміття попадають на транспортер 6 або на викопане поле. Конструкція комбайна дозволяє одному з опорних коліс 2 проводити регулювання по ширині міжрядь картоплі (фіг.2). Бункер 13 виконаний у вигляді ящика, одна стінка якого виконана рухомою, що дозволяє при заповненні бункера вивантажувати картоплю на землю або в ємність для додаткового очищення та калібрування по фракціях (фіг.3). Запропонована конструкція картоплезбирального комбайна дозволяє зменшити габарити і підвищити технологічну надійність, покращити якість очищення коренеплодів та зменшити травмування бульб картоплі. 5 Комп’ютерна верстка Д. Шеверун 51984 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
