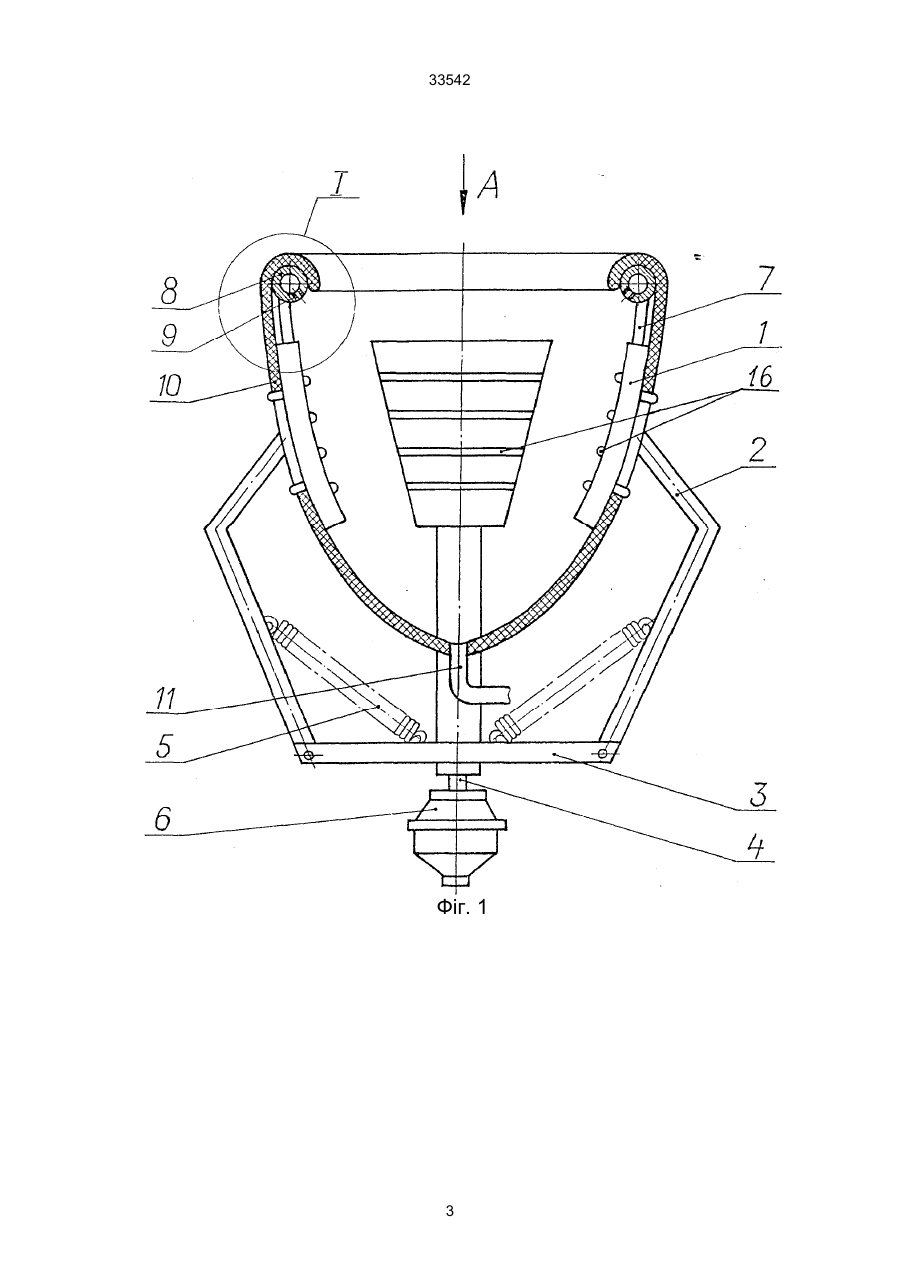

Пристрій для обробки вимені

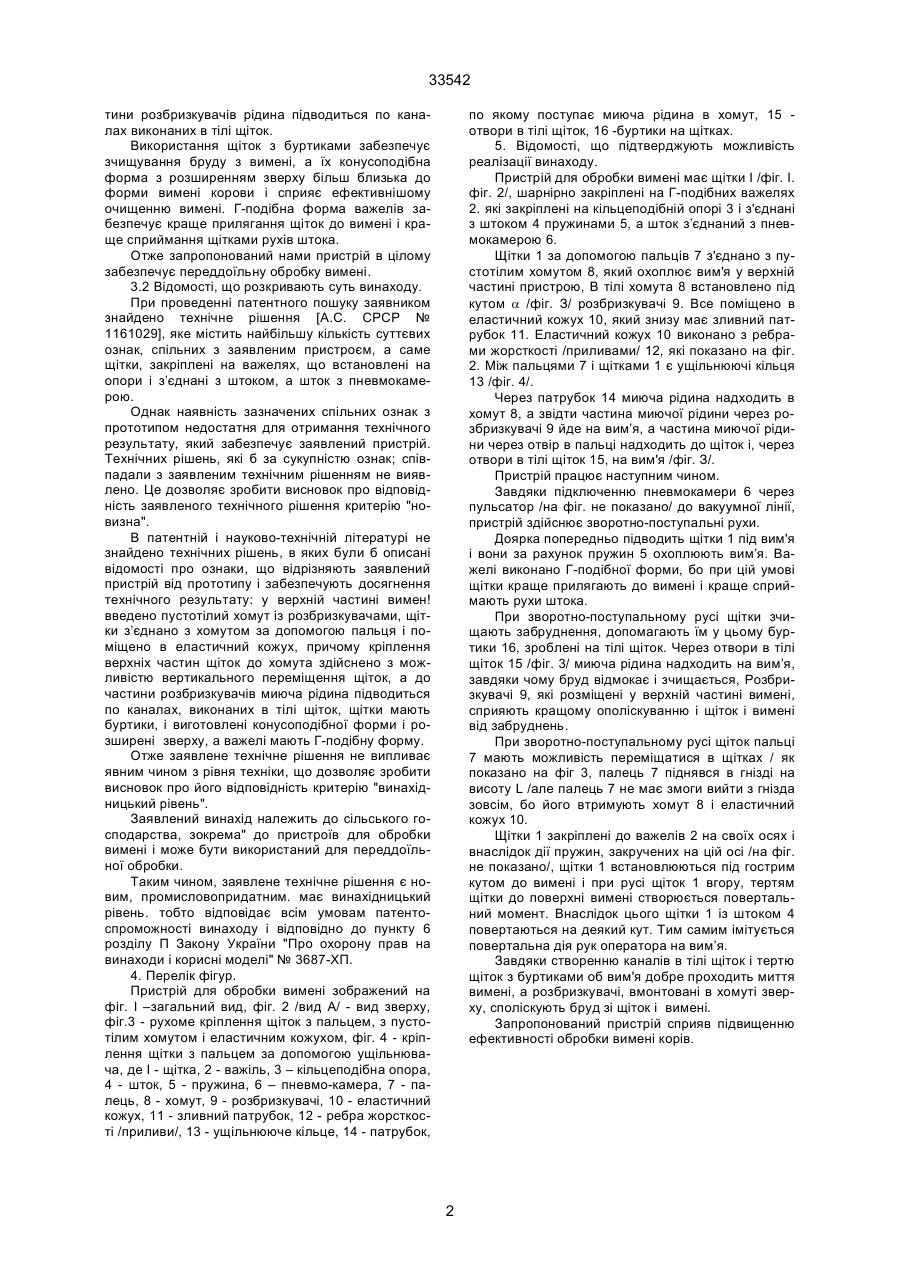

І, Пристрій для обробки вимені, який містить щітки, закріплені на важелях, що встановлені на опорі і з'єднані з штоком пружинами, опора з’єднана з штоком, а шток з пневмокамерою, причому частина розбризкувачів з’єднана з щітками, який відрізняється тим, що у верхній частині ви 33542 тини розбризкувачів рідина підводиться по каналах виконаних в тілі щіток. Використання щіток з буртиками забезпечує зчищування бруду з вимені, а їх конусоподібна форма з розширенням зверху більш близька до форми вимені корови і сприяє ефективнішому очищенню вимені. Г-подібна форма важелів забезпечує краще прилягання щіток до вимені і краще сприймання щітками рухів штока. Отже запропонований нами пристрій в цілому забезпечує переддоїльну обробку вимені. 3.2 Відомості, що розкривають суть винаходу. При проведенні патентного пошуку заявником знайдено технічне рішення [А.С. СРСР № 1161029], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим пристроєм, а саме щітки, закріплені на важелях, що встановлені на опори і з’єднані з штоком, а шток з пневмокамерою. Однак наявність зазначених спільних ознак з прототипом недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак; співпадали з заявленим технічним рішенням не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату: у верхній частині вимен! введено пустотілий хомут із розбризкувачами, щітки з’єднано з хомутом за допомогою пальця і поміщено в еластичний кожух, причому кріплення верхніх частин щіток до хомута здійснено з можливістю вертикального переміщення щіток, а до частини розбризкувачів миюча рідина підводиться по каналах, виконаних в тілі щіток, щітки мають буртики, і виготовлені конусоподібної форми і розширені зверху, а важелі мають Г-подібну форму. Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Заявлений винахід належить до сільського господарства, зокрема" до пристроїв для обробки вимені і може бути використаний для переддоїльної обробки. Таким чином, заявлене технічне рішення є новим, промисловопридатним. має винахідницький рівень. тобто відповідає всім умовам патентоспроможності винаходу і відповідно до пункту 6 розділу П Закону України "Про охорону прав на винаходи і корисні моделі" № 3687-ХП. 4. Перелік фігур. Пристрій для обробки вимені зображений на фіг. І –загальний вид, фіг. 2 /вид А/ - вид зверху, фіг.3 - рухоме кріплення щіток з пальцем, з пустотілим хомутом і еластичним кожухом, фіг. 4 - кріплення щітки з пальцем за допомогою ущільнювача, де І - щітка, 2 - важіль, 3 – кільцеподібна опора, 4 - шток, 5 - пружина, 6 – пневмо-камера, 7 - палець, 8 - хомут, 9 - розбризкувачі, 10 - еластичний кожух, 11 - зливний патрубок, 12 - ребра жорсткості /приливи/, 13 - ущільнююче кільце, 14 - патрубок, по якому поступає миюча рідина в хомут, 15 отвори в тілі щіток, 16 -буртики на щітках. 5. Відомості, що підтверджують можливість реалізації винаходу. Пристрій для обробки вимені має щітки І /фіг. І. фіг. 2/, шарнірно закріплені на Г-подібних важелях 2. які закріплені на кільцеподібній опорі 3 і з'єднані з штоком 4 пружинами 5, а шток з’єднаний з пневмокамерою 6. Щітки 1 за допомогою пальців 7 з'єднано з пустотілим хомутом 8, який охоплює вим'я у верхній частині пристрою, В тілі хомута 8 встановлено під кутом a /фіг. З/ розбризкувачі 9. Все поміщено в еластичний кожух 10, який знизу має зливний патрубок 11. Еластичний кожух 10 виконано з ребрами жорсткості /приливами/ 12, які показано на фіг. 2. Між пальцями 7 і щітками 1 є ущільнюючі кільця 13 /фіг. 4/. Через патрубок 14 миюча рідина надходить в хомут 8, а звідти частина миючої рідини через розбризкувачі 9 йде на вим’я, а частина миючої рідини через отвір в пальці надходить до щіток і, через отвори в тілі щіток 15, на вим'я /фіг. З/. Пристрій працює наступним чином. Завдяки підключенню пневмокамери 6 через пульсатор /на фіг. не показано/ до вакуумної лінії, пристрій здійснює зворотно-поступальні рухи. Доярка попередньо підводить щітки 1 під вим'я і вони за рахунок пружин 5 охоплюють вим’я. Важелі виконано Г-подібної форми, бо при цій умові щітки краще прилягають до вимені і краще сприймають рухи штока. При зворотно-поступальному русі щітки зчищають забруднення, допомагають їм у цьому буртики 16, зроблені на тілі щіток. Через отвори в тілі щіток 15 /фіг. 3/ миюча рідина надходить на вим’я, завдяки чому бруд відмокає і зчищається, Розбризкувачі 9, які розміщені у верхній частині вимені, сприяють кращому ополіскуванню і щіток і вимені від забруднень. При зворотно-поступальному русі щіток пальці 7 мають можливість переміщатися в щітках / як показано на фіг 3, палець 7 піднявся в гнізді на висоту L /але палець 7 не має змоги вийти з гнізда зовсім, бо його втримують хомут 8 і еластичний кожух 10. Щітки 1 закріплені до важелів 2 на своїх осях і внаслідок дії пружин, закручених на цій осі /на фіг. не показано/, щітки 1 встановлюються під гострим кутом до вимені і при русі щіток 1 вгору, тертям щітки до поверхні вимені створюється повертальний момент. Внаслідок цього щітки 1 із штоком 4 повертаються на деякий кут. Тим самим імітується повертальна дія рук оператора на вим’я. Завдяки створенню каналів в тілі щіток і тертю щіток з буртиками об вим'я добре проходить миття вимені, а розбризкувачі, вмонтовані в хомуті зверху, споліскують бруд зі щіток і вимені. Запропонований пристрій сприяв підвищенню ефективності обробки вимені корів. 2 33542 Фіг. 1 3 33542 Фіг. 2 Фіг. 3 4 33542 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
