Інтерферометр для вимірів абсолютного значення прискорення сили тяжіння симетричним способом федоровського
Формула / Реферат
Інтерферометр для вимірів абсолютного значення прискорення сили тяжіння симетричним способом, який містить джерело монохроматичного променя, ділильний елемент, рухомий відбивач, розміщений у вакуумній камері, оптично сполучений монохроматичним променем з референтним відбивачем, розміщеним на несучому елементі, розташованому всередині соленоїда, який має систему електромагнітного центрування, референтний відбивач оптично сполучений з системою поворотних дзеркал із напівпрозорим дзеркалом на виході, сполученим з електронною схемою відліку шляху та часу, який відрізняється тим, що референтний відбивач оптично сполучений з вираховуваною кількістю нерухомих скляних тетраедрів із внутрішнім дзеркальним покриттям, що на торцевій площині мають технологічні вікна, розташовані на різних радіусах відносно оптичного центра тетраедрів, а віддзеркалені пучки променів не змінюють власної довжини системою поворотних і напівпрозорих дзеркал, послідовно оптично сполучених проміж собою.
Текст

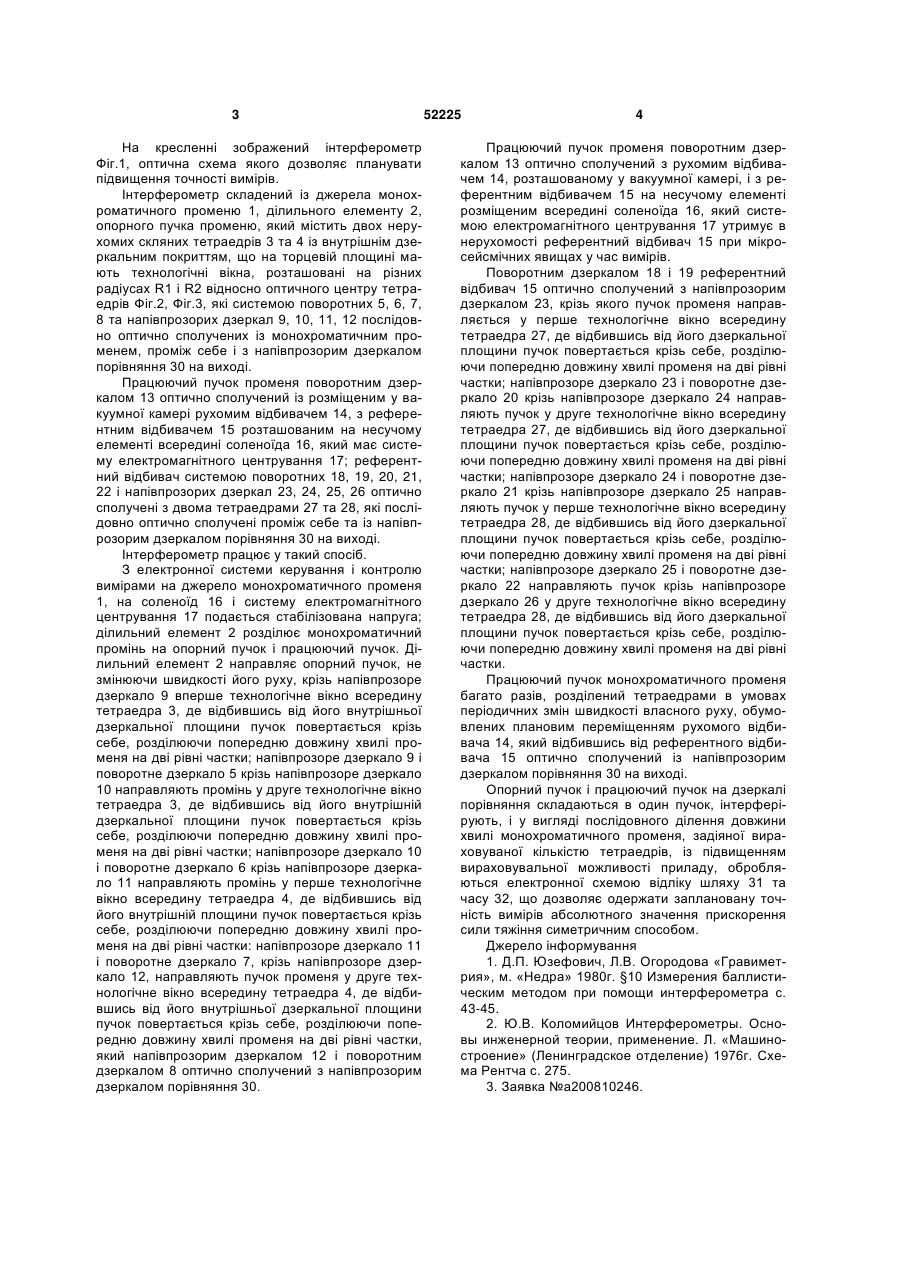

Інтерферометр для вимірів абсолютного значення прискорення сили тяжіння симетричним способом, який містить джерело монохроматичного променя, ділильний елемент, рухомий відбивач, розміщений у вакуумній камері, оптично сполучений монохроматичним променем з референтним відбивачем, розміщеним на несучому елементі, розташованому всередині соленоїда, який має 3 На кресленні зображений інтерферометр Фіг.1, оптична схема якого дозволяє планувати підвищення точності вимірів. Інтерферометр складений із джерела монохроматичного променю 1, ділильного елементу 2, опорного пучка променю, який містить двох нерухомих скляних тетраедрів 3 та 4 із внутрішнім дзеркальним покриттям, що на торцевій площині мають технологічні вікна, розташовані на різних радіусах R1 і R2 відносно оптичного центру тетраедрів Фіг.2, Фіг.3, які системою поворотних 5, 6, 7, 8 та напівпрозорих дзеркал 9, 10, 11, 12 послідовно оптично сполучених із монохроматичним променем, проміж себе і з напівпрозорим дзеркалом порівняння 30 на виході. Працюючий пучок променя поворотним дзеркалом 13 оптично сполучений із розміщеним у вакуумної камері рухомим відбивачем 14, з референтним відбивачем 15 розташованим на несучому елементі всередині соленоїда 16, який має систему електромагнітного центрування 17; референтний відбивач системою поворотних 18, 19, 20, 21, 22 і напівпрозорих дзеркал 23, 24, 25, 26 оптично сполучені з двома тетраедрами 27 та 28, які послідовно оптично сполучені проміж себе та із напівпрозорим дзеркалом порівняння 30 на виході. Інтерферометр працює у такий спосіб. З електронної системи керування і контролю вимірами на джерело монохроматичного променя 1, на соленоїд 16 і систему електромагнітного центрування 17 подається стабілізована напруга; ділильний елемент 2 розділює монохроматичний промінь на опорний пучок і працюючий пучок. Ділильний елемент 2 направляє опорний пучок, не змінюючи швидкості його руху, крізь напівпрозоре дзеркало 9 вперше технологічне вікно всередину тетраедра 3, де відбившись від його внутрішньої дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки; напівпрозоре дзеркало 9 і поворотне дзеркало 5 крізь напівпрозоре дзеркало 10 направляють промінь у друге технологічне вікно тетраедра 3, де відбившись від його внутрішній дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки; напівпрозоре дзеркало 10 і поворотне дзеркало 6 крізь напівпрозоре дзеркало 11 направляють промінь у перше технологічне вікно всередину тетраедра 4, де відбившись від його внутрішній площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки: напівпрозоре дзеркало 11 і поворотне дзеркало 7, крізь напівпрозоре дзеркало 12, направляють пучок променя у друге технологічне вікно всередину тетраедра 4, де відбившись від його внутрішньої дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки, який напівпрозорим дзеркалом 12 і поворотним дзеркалом 8 оптично сполучений з напівпрозорим дзеркалом порівняння 30. 52225 4 Працюючий пучок променя поворотним дзеркалом 13 оптично сполучений з рухомим відбивачем 14, розташованому у вакуумної камері, і з референтним відбивачем 15 на несучому елементі розміщеним всередині соленоїда 16, який системою електромагнітного центрування 17 утримує в нерухомості референтний відбивач 15 при мікросейсмічних явищах у час вимірів. Поворотним дзеркалом 18 і 19 референтний відбивач 15 оптично сполучений з напівпрозорим дзеркалом 23, крізь якого пучок променя направляється у перше технологічне вікно всередину тетраедра 27, де відбившись від його дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки; напівпрозоре дзеркало 23 і поворотне дзеркало 20 крізь напівпрозоре дзеркало 24 направляють пучок у друге технологічне вікно всередину тетраедра 27, де відбившись від його дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки; напівпрозоре дзеркало 24 і поворотне дзеркало 21 крізь напівпрозоре дзеркало 25 направляють пучок у перше технологічне вікно всередину тетраедра 28, де відбившись від його дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки; напівпрозоре дзеркало 25 і поворотне дзеркало 22 направляють пучок крізь напівпрозоре дзеркало 26 у друге технологічне вікно всередину тетраедра 28, де відбившись від його дзеркальної площини пучок повертається крізь себе, розділюючи попередню довжину хвилі променя на дві рівні частки. Працюючий пучок монохроматичного променя багато разів, розділений тетраедрами в умовах періодичних змін швидкості власного руху, обумовлених плановим переміщенням рухомого відбивача 14, який відбившись від референтного відбивача 15 оптично сполучений із напівпрозорим дзеркалом порівняння 30 на виході. Опорний пучок і працюючий пучок на дзеркалі порівняння складаються в один пучок, інтерферірують, і у вигляді послідовного ділення довжини хвилі монохроматичного променя, задіяної вираховуваної кількістю тетраедрів, із підвищенням вираховувальної можливості приладу, обробляються електронної схемою відліку шляху 31 та часу 32, що дозволяє одержати заплановану точність вимірів абсолютного значення прискорення сили тяжіння симетричним способом. Джерело інформування 1. Д.П. Юзефович, Л.В. Огородова «Гравиметрия», м. «Недра» 1980г. §10 Измерения баллистическим методом при помощи интерферометра с. 43-45. 2. Ю.В. Коломийцов Интерферометры. Основы инженерной теории, применение. Л. «Машиностроение» (Ленинградское отделение) 1976г. Схема Рентча с. 275. 3. Заявка №а200810246. 5 Комп’ютерна верстка М. Ломалова 52225 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
