Пристрій для змащування гребенів коліс
Номер патенту: 52325
Опубліковано: 25.08.2010
Автори: Горбунов Микола Іванович, Крисанов Максим Андрійович, Черніков В'ячеслав Дмитрович, Ноженко Олена Сергіївна, Омельченко Олексій Петрович, Басов Геннадій Григорович, Кравченко Катерина Олександрівна, Ковтанець Максим Володимирович, Ноженко Володимир Сергійович
Формула / Реферат
Пристрій для змащування гребенів коліс, що містить трубопровід, який з'єднує резервуар зі змащувальною рідиною, з живильною повітряною магістраллю локомотива, і форсунки, який відрізняється тим, що кріплення форсунки виконане як адаптивна система, де кожна форсунка оснащена трубкою, прикріпленою до крила букси.
Текст

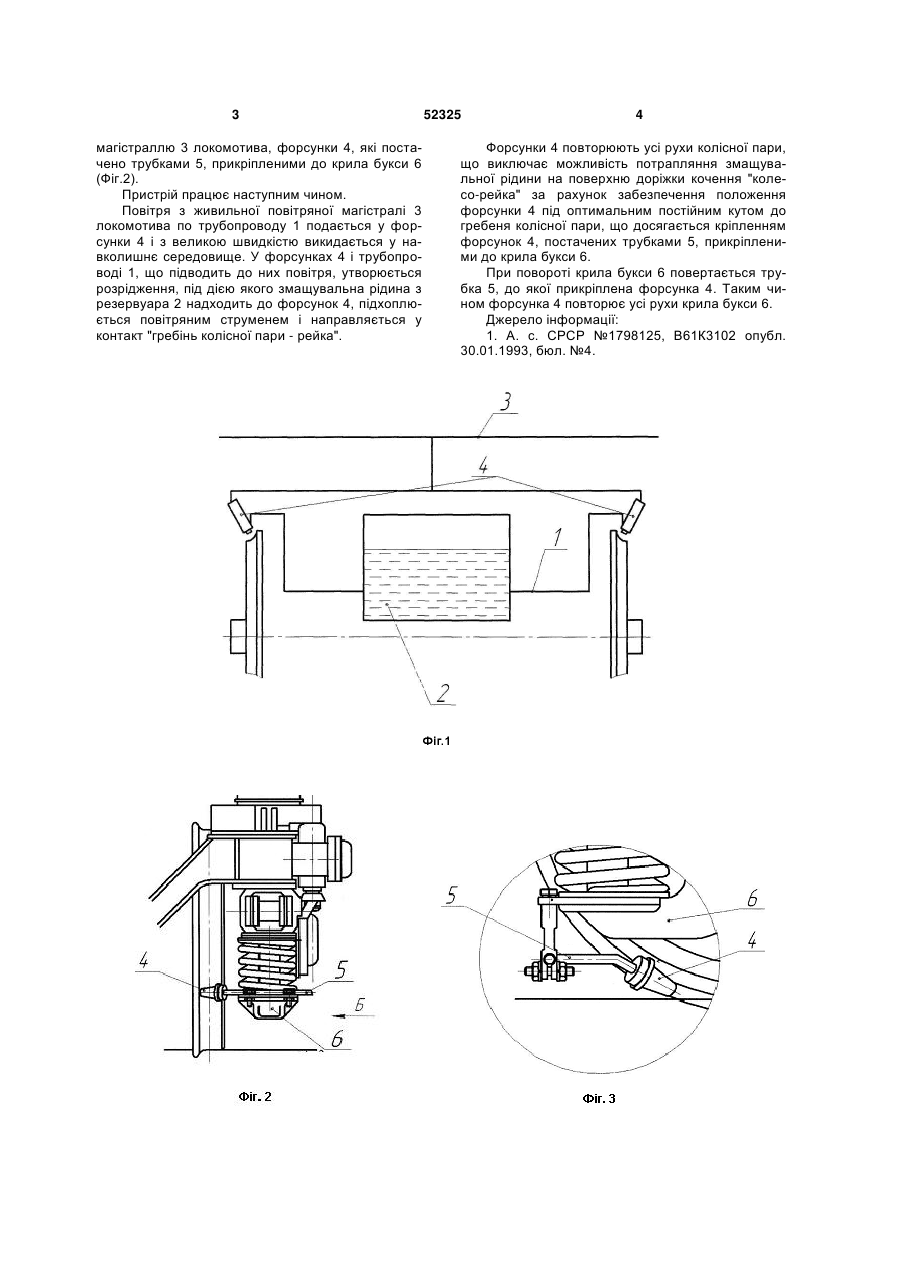

Пристрій для змащування гребенів коліс, що містить трубопровід, який з'єднує резервуар зі змащувальною рідиною, з живильною повітряною магістраллю локомотива, і форсунки, який відрізняється тим, що кріплення форсунки виконане як адаптивна система, де кожна форсунка оснащена трубкою, прикріпленою до крила букси. (19) (21) u201001383 (22) 10.02.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ГОРБУНОВ МИКОЛА ІВАНОВИЧ, БАСОВ ГЕННАДІЙ ГРИГОРОВИЧ, ОМЕЛЬЧЕНКО ОЛЕКСІЙ ПЕТРОВИЧ, НОЖЕНКО ОЛЕНА СЕРГІЇВНА, КРАВЧЕНКО КАТЕРИНА ОЛЕКСАНДРІВНА, ЧЕРНІКОВ В'ЯЧЕСЛАВ ДМИТРОВИЧ, НОЖЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, КОВТАНЕЦЬ МАКСИМ 3 магістраллю 3 локомотива, форсунки 4, які постачено трубками 5, прикріпленими до крила букси 6 (Фіг.2). Пристрій працює наступним чином. Повітря з живильної повітряної магістралі 3 локомотива по трубопроводу 1 подається у форсунки 4 і з великою швидкістю викидається у навколишнє середовище. У форсунках 4 і трубопроводі 1, що підводить до них повітря, утворюється розрідження, під дією якого змащувальна рідина з резервуара 2 надходить до форсунок 4, підхоплюється повітряним струменем і направляється у контакт "гребінь колісної пари - рейка". 52325 4 Форсунки 4 повторюють усі рухи колісної пари, що виключає можливість потрапляння змащувальної рідини на поверхню доріжки кочення "колесо-рейка" за рахунок забезпечення положення форсунки 4 під оптимальним постійним кутом до гребеня колісної пари, що досягається кріпленням форсунок 4, постачених трубками 5, прикріпленими до крила букси 6. При повороті крила букси 6 повертається трубка 5, до якої прикріплена форсунка 4. Таким чином форсунка 4 повторює усі рухи крила букси 6. Джерело інформації: 1. А. с. СРСР №1798125, В61К3102 опубл. 30.01.1993, бюл. №4. 5 Комп’ютерна верстка М. Ломалова 52325 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for lubrication of wheel flanges
Автори англійськоюHorbunov Mykola Ivanovych, Basov Hennadii Hryhorovych, Omelchenko Oleksii Petrovych, Nozhenko Olena Serhiivna, Kravchenko Kateryna Oleksandrivna, Chernikov Viacheslav Dmytrovych, Nozhenko Volodymyr Serhiiovych, Kovtanets Maksym Volodymyrovych, Krysanov Maksym Andriiovych
Назва патенту російськоюУстройство для смазки гребней колес
Автори російськоюГорбунов Николай Иванович, Басов Геннадий Григорьевич, Омельченко Алексей Петрович, Ноженко Елена Сергеевна, Кравченко Катерина Александровна, Черников Вячеслав Дмитриевич, Ноженко Владимир Сергеевич, Ковтанец Максим Владимирович, Крисанов Максим Андреевич
МПК / Мітки
МПК: B61K 3/00
Мітки: пристрій, змащування, коліс, гребенів
Код посилання
<a href="https://ua.patents.su/3-52325-pristrijj-dlya-zmashhuvannya-grebeniv-kolis.html" target="_blank" rel="follow" title="База патентів України">Пристрій для змащування гребенів коліс</a>
Пристрій для змащування гребенів коліс
Номер патенту: 46425
Опубліковано: 25.12.2009
Автори: Ноженко Олена Сергіївна, Ноженко Володимир Сергійович, Могила Валентин Іванович, Кравченко Катерина Олександрівна, Горбунов Микола Іванович, Попов Сергій Валерійович
МПК: B61K 3/00
Мітки: гребенів, пристрій, коліс, змащування
Формула / Реферат:
Пристрій для змащування гребенів коліс, що містить трубопровід, який з'єднує резервуар зі змащувальною рідиною з живильною повітряною магістраллю локомотива, та форсунки, який відрізняється тим, що кріплення форсунки має штуцер, виконано у вигляді адаптивної системи, що містить вилку, закріплену на форсунці і з'єднану з буксою кронштейном, шарнір і штангу, прикріплену до рами візка.
Пристрій для змащування гребенів коліс рейкового транспортного засобу
Номер патенту: 48482
Опубліковано: 25.03.2010
Автори: Горбунов Микола Іванович, Чмельов В'ячеслав Валентинович, Ноженко Володимир Сергійович, Ноженко Олена Сергіївна, Могила Валентин Іванович, Кравченко Катерина Олександрівна
МПК: B61K 3/00
Мітки: гребенів, пристрій, коліс, транспортного, змащування, рейкового, засобу
Формула / Реферат:
Пристрій для змащування гребенів коліс рейкового транспортного засобу, який характеризується тим, що містить форсунки, з'єднані трубопроводами з озонатором, що виробляє іонізовану та озоновану суміш, який оснащено осушувачем повітря, імпульсний датчик для взаємодії з ходовим колесом і пневматично зв'язаний з форсунками електропневматичний вентиль для з'єднання з пневмомагістраллю, обмотка котушки якого через підсилювач з'єднана з виходом...
Пристрій для змащування гребенів коліс
Номер патенту: 90941
Опубліковано: 10.06.2010
Автори: Кравченко Катерина Олександрівна, Ноженко Олена Сергіївна, Могила Валентин Іванович, Горбунов Микола Іванович, Найш Наум Михайлович, Черніков В'ячеслав Дмитрович
МПК: B61K 3/00
Мітки: пристрій, коліс, змащування, гребенів
Формула / Реферат:
Пристрій для змащування гребенів коліс, що містить обладнаний роз'єднувальним краном і фільтром трубопровід, який зв'язує резервуар, наповнений змащувальною рідиною, з форсунками, живильною повітряною магістраллю локомотива та магістральним клапаном, що керується електронним приладом керування, на вхід якого підключені індукційний імпульсний датчик, зв'язаний з колісною парою, і прилад для визначення напряму руху рухомого складу, який...
Пристрій для змащування гребенів коліс рейкового транспортного засобу
Номер патенту: 48484
Опубліковано: 25.03.2010
Автори: Кравченко Катерина Олександрівна, Горбунов Микола Іванович, Ноженко Олена Сергіївна, Могила Валентин Іванович, Крисанов Максим Андрійович, Попов Сергій Валерійович
МПК: B61K 3/00
Мітки: транспортного, коліс, засобу, гребенів, змащування, пристрій, рейкового
Формула / Реферат:
Пристрій для змащування гребенів коліс рейкового транспортного засобу, що містить форсунки, з'єднані між собою, а також із масляним баком трубопроводом, і пневматично зв'язані між собою та через електропневматичний вентиль та очисник із пневмомагістраллю трубопроводом, імпульсний датчик, що взаємодіє з ходовим колесом, та електропневматичний вентиль, з'єднаний через підсилювач з виходом імпульсного датчика, трубопроводи оснащені зворотними...
Пристрій для змащування гребенів коліс рейкового транспортного засобу
Номер патенту: 48483
Опубліковано: 25.03.2010
Автори: Черніков В'ячеслав Дмитрович, Горбунов Микола Іванович, Кравченко Катерина Олександрівна, Крисанов Максим Андрійович
МПК: B61K 3/00
Мітки: гребенів, засобу, змащування, пристрій, коліс, транспортного, рейкового
Формула / Реферат:
Пристрій для змащування гребенів коліс рейкового транспортного засобу, що містить кронштейн, шарнірно закріплений на рамі транспортного засобу у вушці за допомогою осі і підпружинений пружиною та вільним кінцем через підшипник і металевий ролик спирається на доріжку кочення колеса, змащувальний елемент, змонтований усередині кронштейна, який відрізняється тим, що на кронштейні розміщено металевий елемент з закріпленою на ньому пружною...
