Привід велосипеда
Формула / Реферат
Привід велосипеда, що містить педалі, з'єднані з ведучим зубчатим колесом, ведене зубчате колесо, що перебуває на одній осі з обгінною муфтою й заднім колесом, який відрізняється тим, що педалі закріплені до рейок, що мають косі зуби, рейки встановлені із двох сторін від зубчатого колеса й перебувають із ним у зачепленні, причому зубчате колесо жорстко з'єднане з первинним валом, який має можливість вільно обертатися і переміщатися вздовж осі обертання, ці переміщення передаються через карданний вал на вторинний вал, до якого закріплені два конусних зубчатих колеса, які поперемінно, залежно від переміщення вала, входять у зачеплення з вихідним конусним зубчатим колесом, що перебуває на осі заднього колеса.
Текст

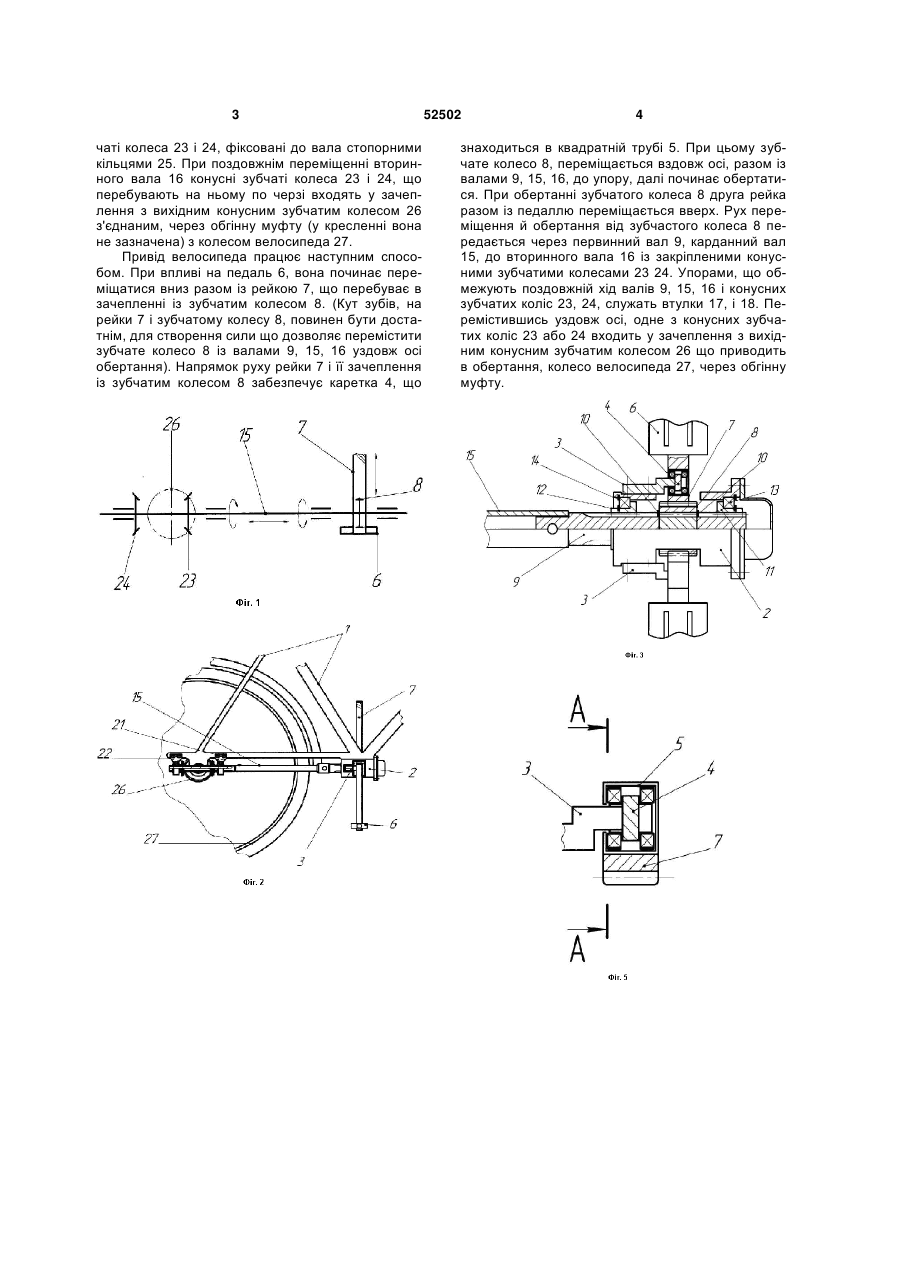

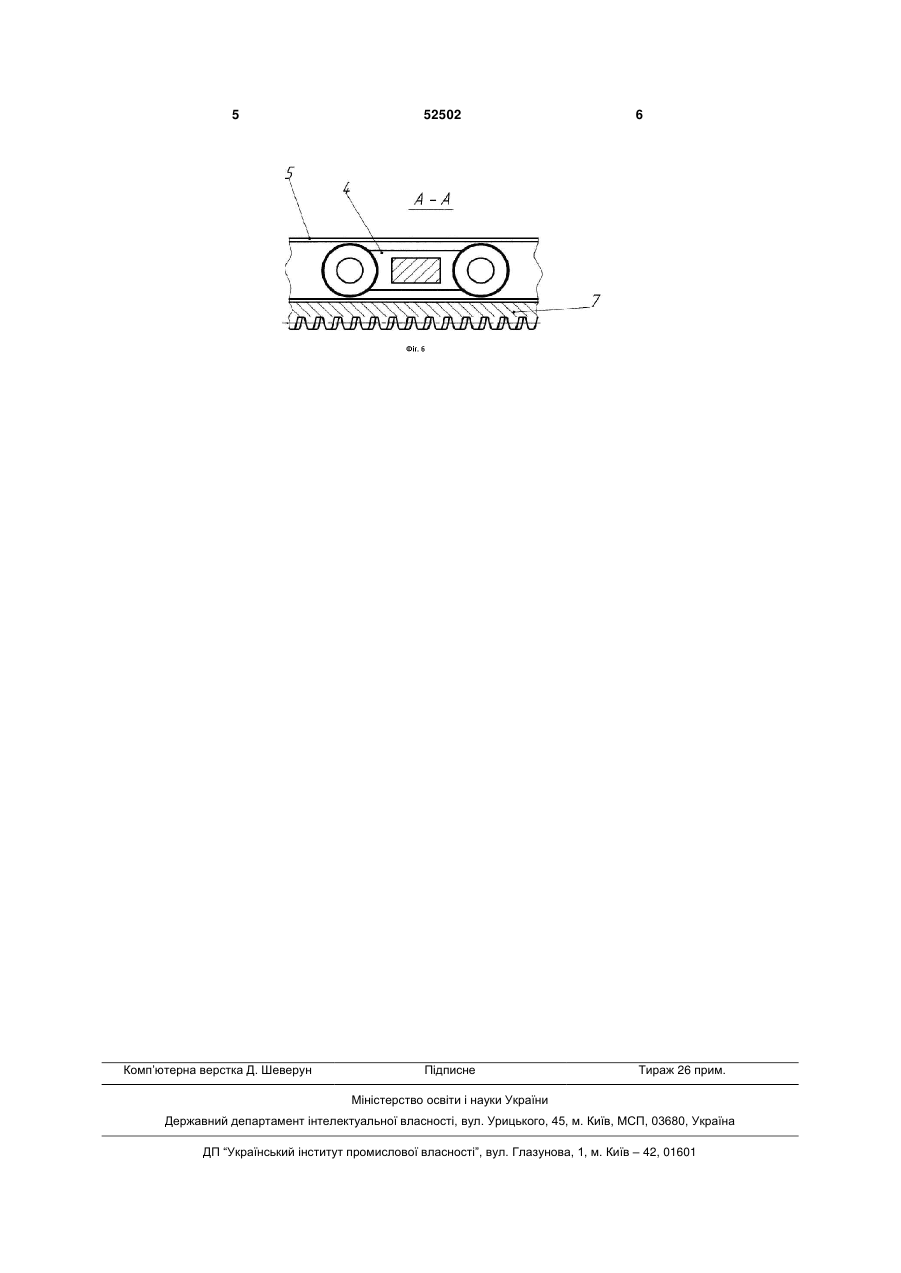

Привід велосипеда, що містить педалі, з'єднані з ведучим зубчатим колесом, ведене зубчате колесо, що перебуває на одній осі з обгінною муфтою й заднім колесом, який відрізняється тим, що педалі закріплені до рейок, що мають косі зуби, 3 чаті колеса 23 і 24, фіксовані до вала стопорними кільцями 25. При поздовжнім переміщенні вторинного вала 16 конусні зубчаті колеса 23 і 24, що перебувають на ньому по черзі входять у зачеплення з вихідним конусним зубчатим колесом 26 з'єднаним, через обгінну муфту (у кресленні вона не зазначена) з колесом велосипеда 27. Привід велосипеда працює наступним способом. При впливі на педаль 6, вона починає переміщатися вниз разом із рейкою 7, що перебуває в зачепленні із зубчатим колесом 8. (Кут зубів, на рейки 7 і зубчатому колесу 8, повинен бути достатнім, для створення сили що дозволяє перемістити зубчате колесо 8 із валами 9, 15, 16 уздовж осі обертання). Напрямок руху рейки 7 і її зачеплення із зубчатим колесом 8 забезпечує каретка 4, що 52502 4 знаходиться в квадратній трубі 5. При цьому зубчате колесо 8, переміщається вздовж осі, разом із валами 9, 15, 16, до упору, далі починає обертатися. При обертанні зубчатого колеса 8 друга рейка разом із педаллю переміщається вверх. Рух переміщення й обертання від зубчастого колеса 8 передається через первинний вал 9, карданний вал 15, до вторинного вала 16 із закріпленими конусними зубчатими колесами 23 24. Упорами, що обмежують поздовжній хід валів 9, 15, 16 і конусних зубчатих коліс 23, 24, служать втулки 17, і 18. Перемістившись уздовж осі, одне з конусних зубчатих коліс 23 або 24 входить у зачеплення з вихідним конусним зубчатим колесом 26 що приводить в обертання, колесо велосипеда 27, через обгінну муфту. 5 Комп’ютерна верстка Д. Шеверун 52502 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBicycle drive
Автори англійськоюPodlisetskyi Oleksandr Semenovych
Назва патенту російськоюПривод велосипеда
Автори російськоюПодлисецкий Александр Семенович
МПК / Мітки
МПК: B62M 1/00
Мітки: велосипеда, привід
