Ваги бункерної естакади

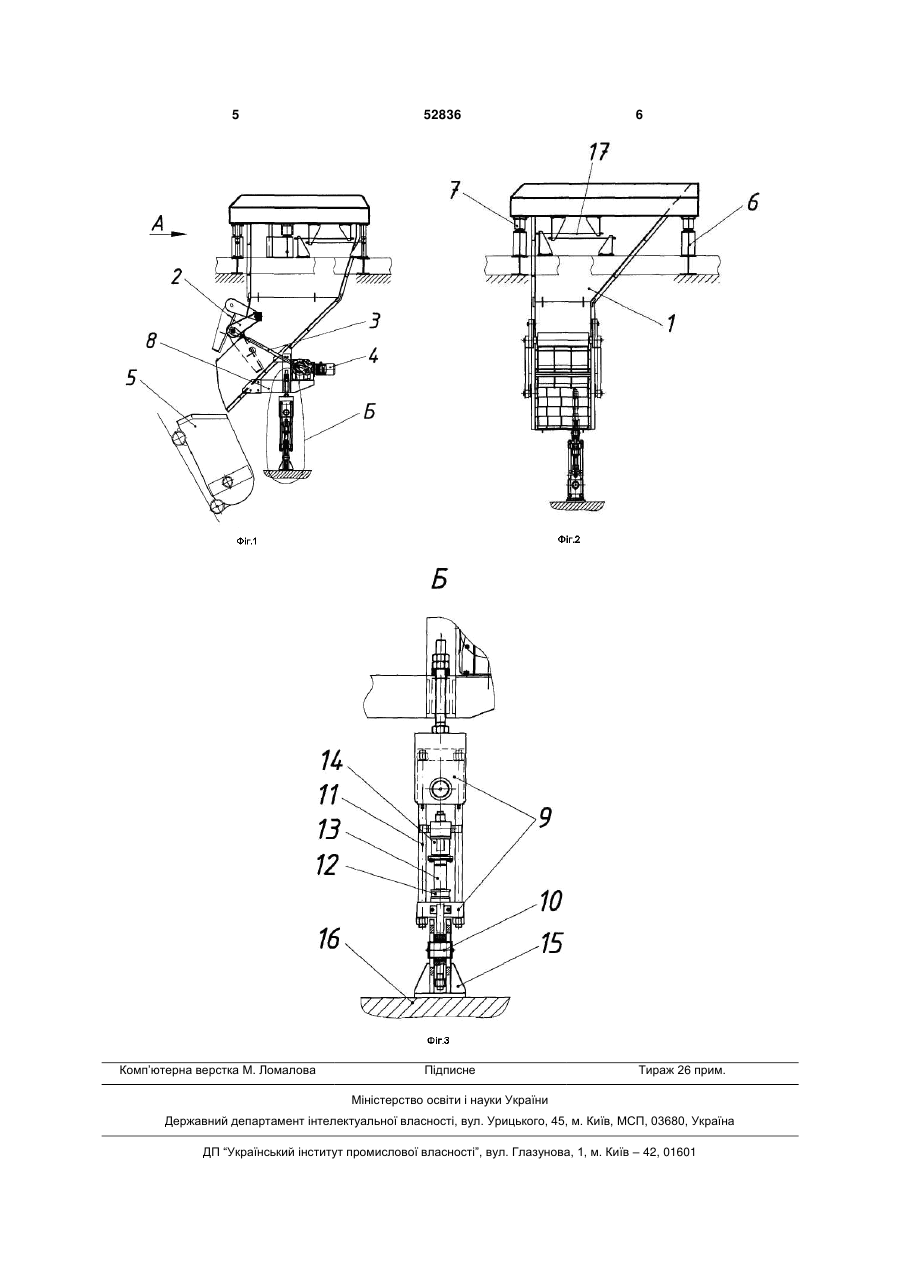

Ваги бункерної естакади доменної печі, що містять ваговимірювальні пристрої, встановлені на опорній рамі, затвор з приводом, перевірочний пристрій ваг, оснащений силовим механізмом, траверсами та кронштейном, які відрізняються тим, що перевірочний пристрій виконаний у вигляді сполучених траверс, між якими співвісно з силовим механізмом встановлений еталонний ваговимірювальний пристрій, причому вісь підшипника нижньої траверси встановлена з зазором відносно опорного кронштейна пристрою. (19) (21) u201003111 (22) 18.03.2010 (24) 10.09.2010 (46) 10.09.2010, Бюл.№ 17, 2010 р. (72) КРІВЧЕНКО ЮРІЙ СЕРГІЙОВИЧ, СТЕПАНЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЧОРНИЙ ОЛЕКСАНДР МИКИТОВИЧ, МАКОВЕНКО АНАТОЛІЙ ПАВЛОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ" 3 В основу корисної моделі поставлено задачу удосконалити ваги бункерної естакади шляхом удосконалення конструкції перевірочного пристрою бункерних ваг, що дозволяє виконувати перевірку ваг без використання еталонних вантажів, забезпечує зменшення габаритів пристрою та підвищення експлуатаційної надійності ваг. Поставлена задача вирішується тим, що у вагах бункерної естакади доменної печі, що містять ваговимірювальні пристрої, встановлені на опорній рамі бункеру, затвор з приводом, перевірочний пристрій ваг, оснащений силовим механізмом, траверсами та кронштейном, відповідно до корисної моделі, перевірочний пристрій виконаний у вигляді сполучених траверс, між якими співвісно з силовим механізмом встановлений еталонний ваговимірювальний пристрій, причому вісь підшипника нижньої траверси встановлена з зазором відносно опорного кронштейну пристрою. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Виконання перевірочного пристрою ваг у вигляді сполучених траверс, верхньої і нижньої, між якими співвісно з силовим механізмом – гідравлічним домкратом, встановлений еталонний ваговимірювальний пристрій, дозволяє створювати зусилля, яке передається протилежно розташованим траверсам та навантажує ваговимірювальні пристрої, на які спирається бункер, та еталонний ваговимірювальний пристрій. Таке конструктивне виконання перевірочного пристрою дозволяє оперативно зрівнювати показники еталонного ваговимірювального пристрою з показниками ваговимірювальних пристроїв бункерних ваг, на підставі чого отримують об'єктивні висновки працездатності ваг, зменшує вагу та габарити пристрою, забезпечує його експлуатаційну надійність. Встановлення перевірочного пристрою ваг з зазором відносно опорного кронштейну пристрою виключає вплив додаткових сил на процес зважування, що також сприяє підвищенню його експлуатаційної надійності. Конструкція ваг бункерної естакади пояснюється кресленнями, де на Фіг.1 наведений загальний вид ваг, на Фіг.2 - вид А на Фіг.1, на Фіг.3 елемент Б на Фіг.1 перевірочний пристрій ваг. Ваги бункерної естакади доменної печі містять бункер 1, футерований стійкими до спрацювання сталями, затвор 2 клапанного типу, тяги 3, кінематично зв'язані з приводом 4, скіп 5 для транспортування шихтових матеріалів. Бункерні ваги вста 52836 4 новлені на металічних опорах 6 та спираються на три вузли вбудування ваговимірювальних пристроїв - тензодатчиків 7 з захисними корпусами. На рамі 8 приводу 4 бункеру 1 встановлений перевірочний пристрій ваг, що містить траверси 9, верхню та нижню, обладнані шаровими підшипниками з осями 10, стяжки 11, що з'єднують верхню та нижню траверси, еталонний ваговимірювальний пристрій - тензодатчик 12 з маятниковим вузлом вбудування 13, та силовий механізм - гідравлічний домкрат 14, кронштейн 15, виконаний з вертикальними пазами і встановлений з зазором відносно вісі 10 на металічній конструкції 16. Для запобігання горизонтальних зсувів ваги в місцях встановлення фіксують розтяжками 17. Бункерні ваги доменної печі працюють наступним чином. При отриманні команди оператора шихтоподачі доменної печі на завантаження бункерних ваг, вмикають грохоти або живильники (на кресленнях не показані) і шихтові матеріали заповнюють бункер 1. Відповідно до показників ваговимірювальних тензодатчиків 7, встановлених на опорах 7, визначають масу (дозу) завантаженого до бункеру матеріалу. Після зважування, за допомогою приводу 4 відкривають затвор 2 і шихта поступає до скіпу 5, що подає її до завантажувального пристрою доменної або до проміжних бункерів дрібняку. Для перевірки ваг до гідродомкрату 14 подається робоча рідина. Шток гідродомкрату розпирає розташовані протилежно траверси 9, вибираючи при цьому зазор між віссю 10 і опорним кронштейном 15, навантажує через маятниковий вузол вбудування 13 еталонний тензодатчик 12 і ваговимірювальні тензодатчики 7, на які спирається бункер 1. При цьому маятниковий вузол вбудування 13 компенсує можливі перекоси конструкції. Показники еталонного тензодатчика 12 перевірочного пристрою ваг і ваговимірювальних тензодатчиків 7 бункерних ваг порівнюють, на підставі чого роблять висновки про працездатність ваговимірювальної системи (показники повинні співпадати). Після закінчення перевірки шток домкрату повертається до вихідного положення, де перевірочний пристрій не чинить ніяких навантажень на бункерні ваги, крім власної маси, що входить до маси ваг бункерної естакади доменної печі. Використання корисної моделі дозволяє виконувати перевірку ваг без використання еталонних вантажів, що забезпечує зменшення габаритів пристрою та підвищення експлуатаційної надійності ваг. 5 Комп’ютерна верстка М. Ломалова 52836 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
