Замковий пристрій для арочного кріплення із спецпрофілю

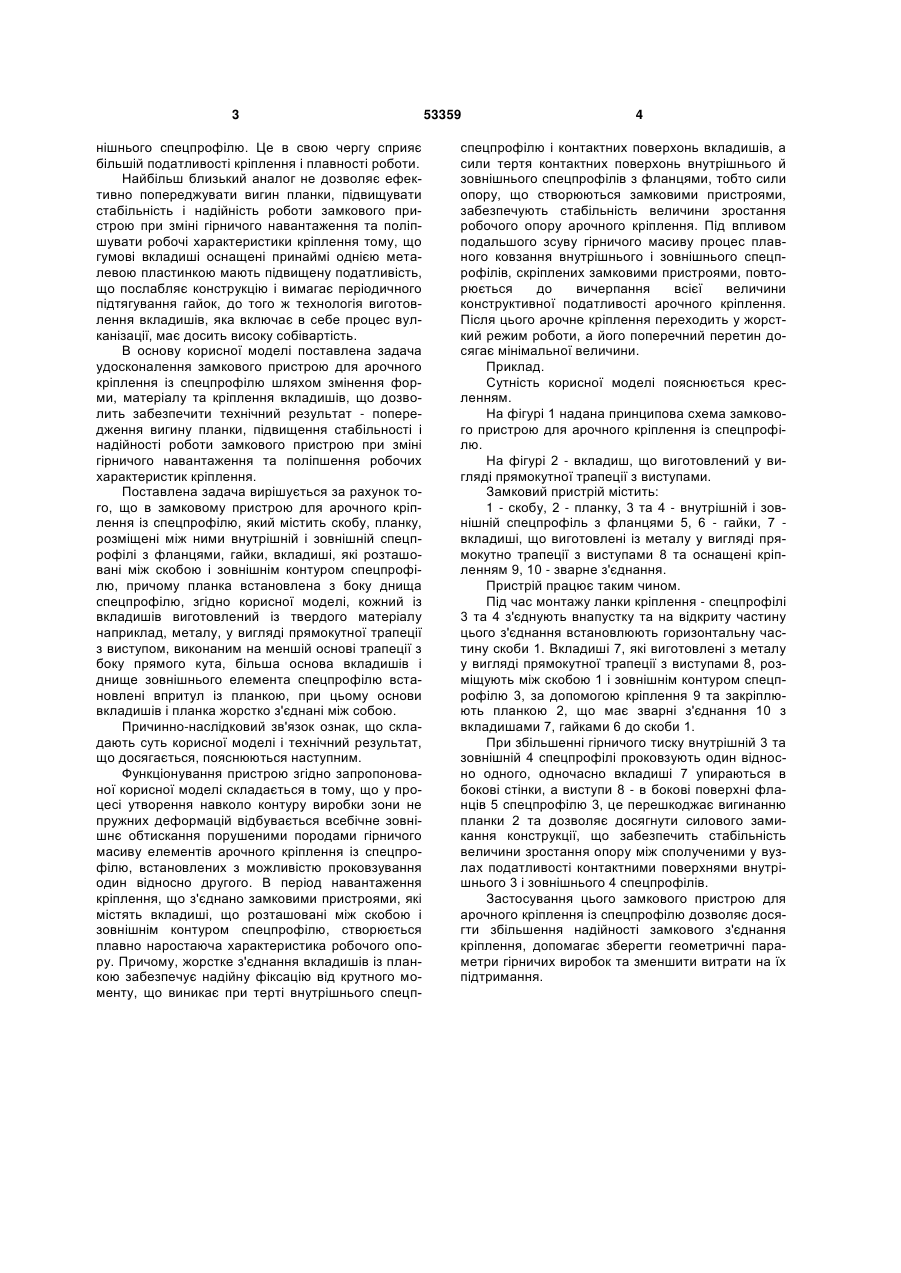

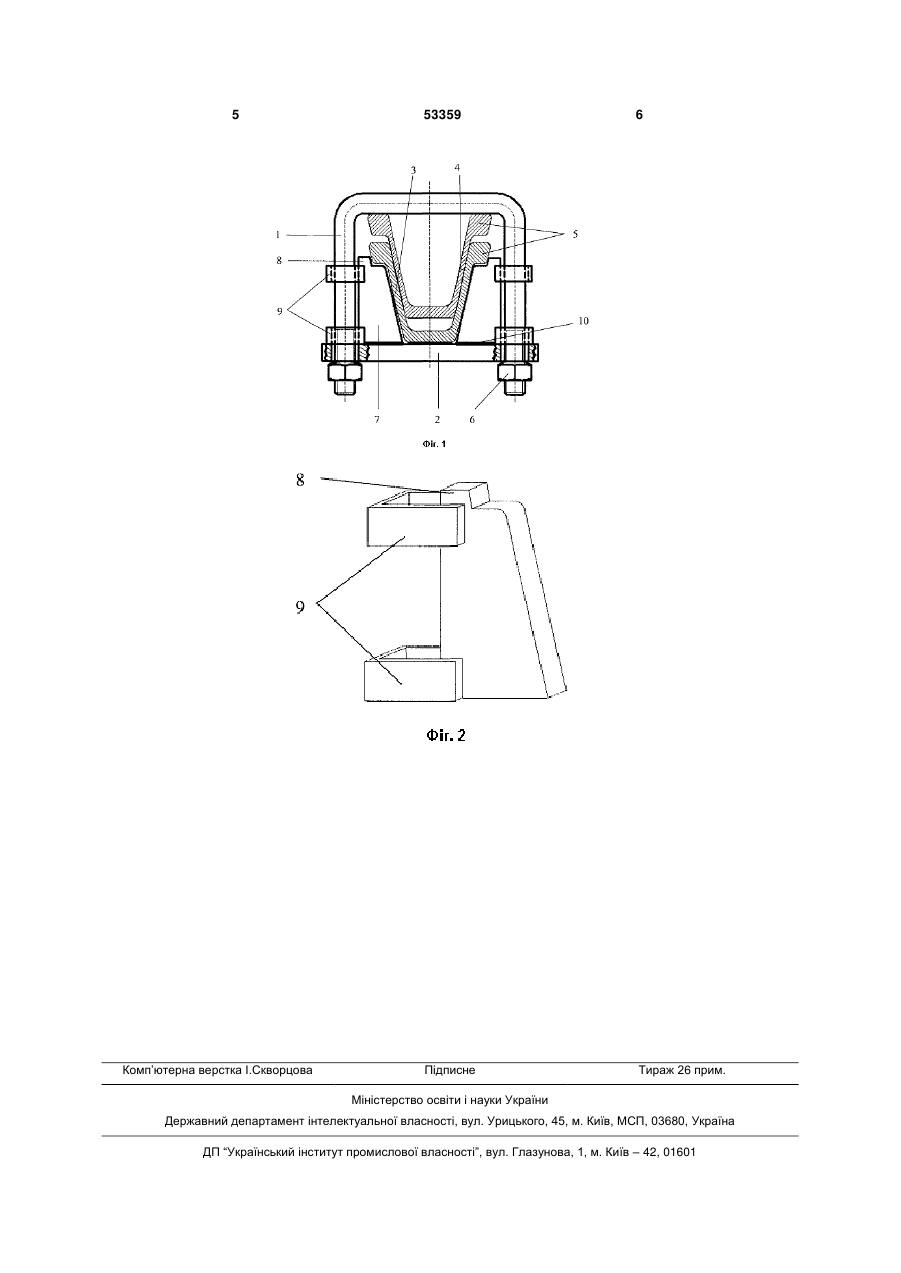

Замковий пристрій для арочного кріплення зі спецпрофілю, який містить скобу, планку, розміщені між ними внутрішній і зовнішній спецпрофілі з 3 нішнього спецпрофілю. Це в свою чергу сприяє більшій податливості кріплення і плавності роботи. Найбільш близький аналог не дозволяє ефективно попереджувати вигин планки, підвищувати стабільність і надійність роботи замкового пристрою при зміні гірничого навантаження та поліпшувати робочі характеристики кріплення тому, що гумові вкладиші оснащені принаймі однією металевою пластинкою мають підвищену податливість, що послабляє конструкцію і вимагає періодичного підтягування гайок, до того ж технологія виготовлення вкладишів, яка включає в себе процес вулканізації, має досить високу собівартість. В основу корисної моделі поставлена задача удосконалення замкового пристрою для арочного кріплення із спецпрофілю шляхом змінення форми, матеріалу та кріплення вкладишів, що дозволить забезпечити технічний результат - попередження вигину планки, підвищення стабільності і надійності роботи замкового пристрою при зміні гірничого навантаження та поліпшення робочих характеристик кріплення. Поставлена задача вирішується за рахунок того, що в замковому пристрою для арочного кріплення із спецпрофілю, який містить скобу, планку, розміщені між ними внутрішній і зовнішній спецпрофілі з фланцями, гайки, вкладиші, які розташовані між скобою і зовнішнім контуром спецпрофілю, причому планка встановлена з боку днища спецпрофілю, згідно корисної моделі, кожний із вкладишів виготовлений із твердого матеріалу наприклад, металу, у вигляді прямокутної трапеції з виступом, виконаним на меншій основі трапеції з боку прямого кута, більша основа вкладишів і днище зовнішнього елемента спецпрофілю встановлені впритул із планкою, при цьому основи вкладишів і планка жорстко з'єднані між собою. Причинно-наслідковий зв'язок ознак, що складають суть корисної моделі і технічний результат, що досягається, пояснюються наступним. Функціонування пристрою згідно запропонованої корисної моделі складається в тому, що у процесі утворення навколо контуру виробки зони не пружних деформацій відбувається всебічне зовнішнє обтискання порушеними породами гірничого масиву елементів арочного кріплення із спецпрофілю, встановлених з можливістю проковзування один відносно другого. В період навантаження кріплення, що з'єднано замковими пристроями, які містять вкладиші, що розташовані між скобою і зовнішнім контуром спецпрофілю, створюється плавно наростаюча характеристика робочого опору. Причому, жорстке з'єднання вкладишів із планкою забезпечує надійну фіксацію від крутного моменту, що виникає при терті внутрішнього спецп 53359 4 спецпрофілю і контактних поверхонь вкладишів, а сили тертя контактних поверхонь внутрішнього й зовнішнього спецпрофілів з фланцями, тобто сили опору, що створюються замковими пристроями, забезпечують стабільність величини зростання робочого опору арочного кріплення. Під впливом подальшого зсуву гірничого масиву процес плавного ковзання внутрішнього і зовнішнього спецпрофілів, скріплених замковими пристроями, повторюється до вичерпання всієї величини конструктивної податливості арочного кріплення. Після цього арочне кріплення переходить у жорсткий режим роботи, а його поперечний перетин досягає мінімальної величини. Приклад. Сутність корисної моделі пояснюється кресленням. На фігурі 1 надана принципова схема замкового пристрою для арочного кріплення із спецпрофілю. На фігурі 2 - вкладиш, що виготовлений у вигляді прямокутної трапеції з виступами. Замковий пристрій містить: 1 - скобу, 2 - планку, 3 та 4 - внутрішній і зовнішній спецпрофіль з фланцями 5, 6 - гайки, 7 вкладиші, що виготовлені із металу у вигляді прямокутно трапеції з виступами 8 та оснащені кріпленням 9, 10 - зварне з'єднання. Пристрій працює таким чином. Під час монтажу ланки кріплення - спецпрофілі 3 та 4 з'єднують внапустку та на відкриту частину цього з'єднання встановлюють горизонтальну частину скоби 1. Вкладиші 7, які виготовлені з металу у вигляді прямокутної трапеції з виступами 8, розміщують між скобою 1 і зовнішнім контуром спецпрофілю 3, за допомогою кріплення 9 та закріплюють планкою 2, що має зварні з'єднання 10 з вкладишами 7, гайками 6 до скоби 1. При збільшенні гірничого тиску внутрішній 3 та зовнішній 4 спецпрофілі проковзують один відносно одного, одночасно вкладиші 7 упираються в бокові стінки, а виступи 8 - в бокові поверхні фланців 5 спецпрофілю 3, це перешкоджає вигинанню планки 2 та дозволяє досягнути силового замикання конструкції, що забезпечить стабільність величини зростання опору між сполученими у вузлах податливості контактними поверхнями внутрішнього 3 і зовнішнього 4 спецпрофілів. Застосування цього замкового пристрою для арочного кріплення із спецпрофілю дозволяє досягти збільшення надійності замкового з'єднання кріплення, допомагає зберегти геометричні параметри гірничих виробок та зменшити витрати на їх підтримання. 5 Комп’ютерна верстка І.Скворцова 53359 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
