Конусна фреза землерийної машини

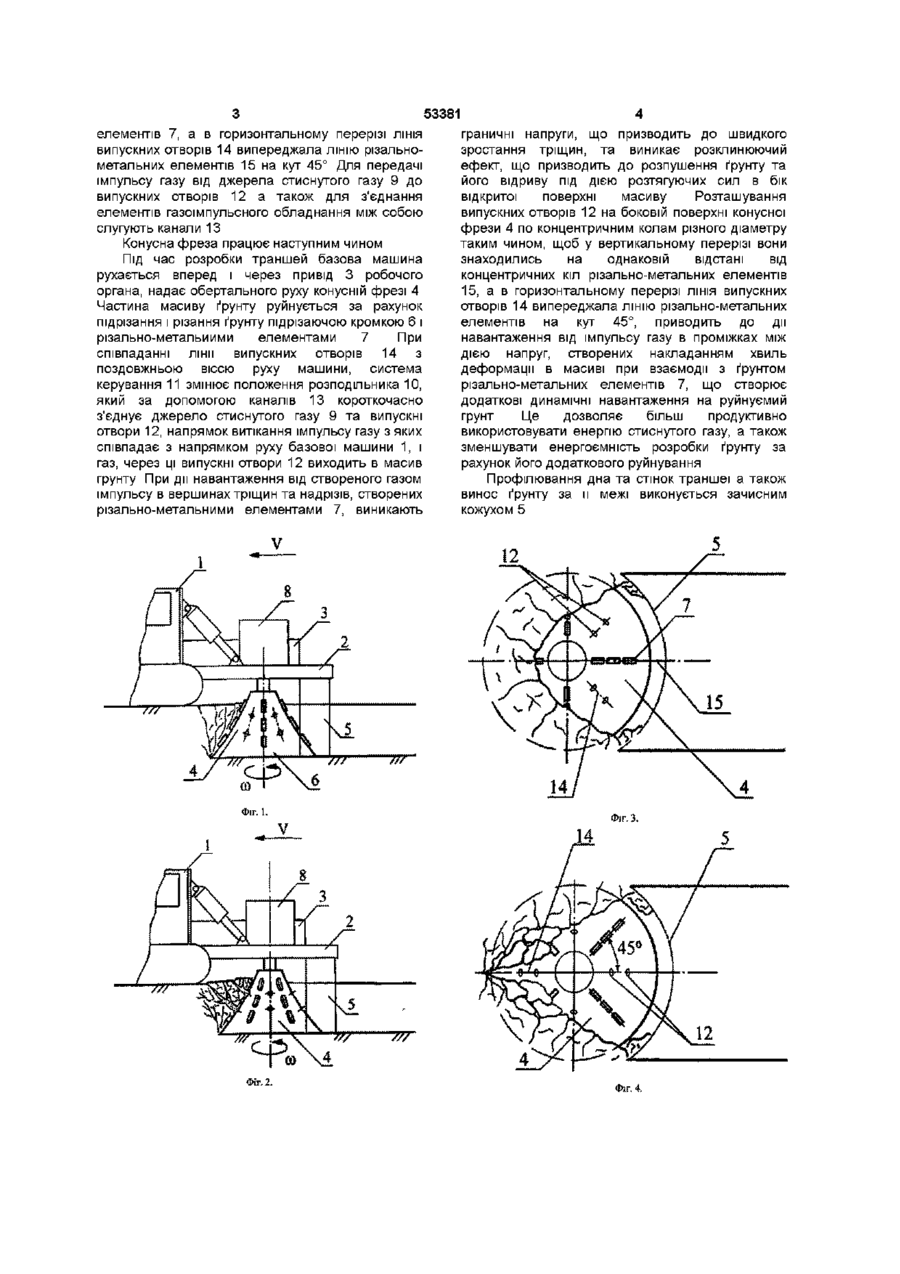

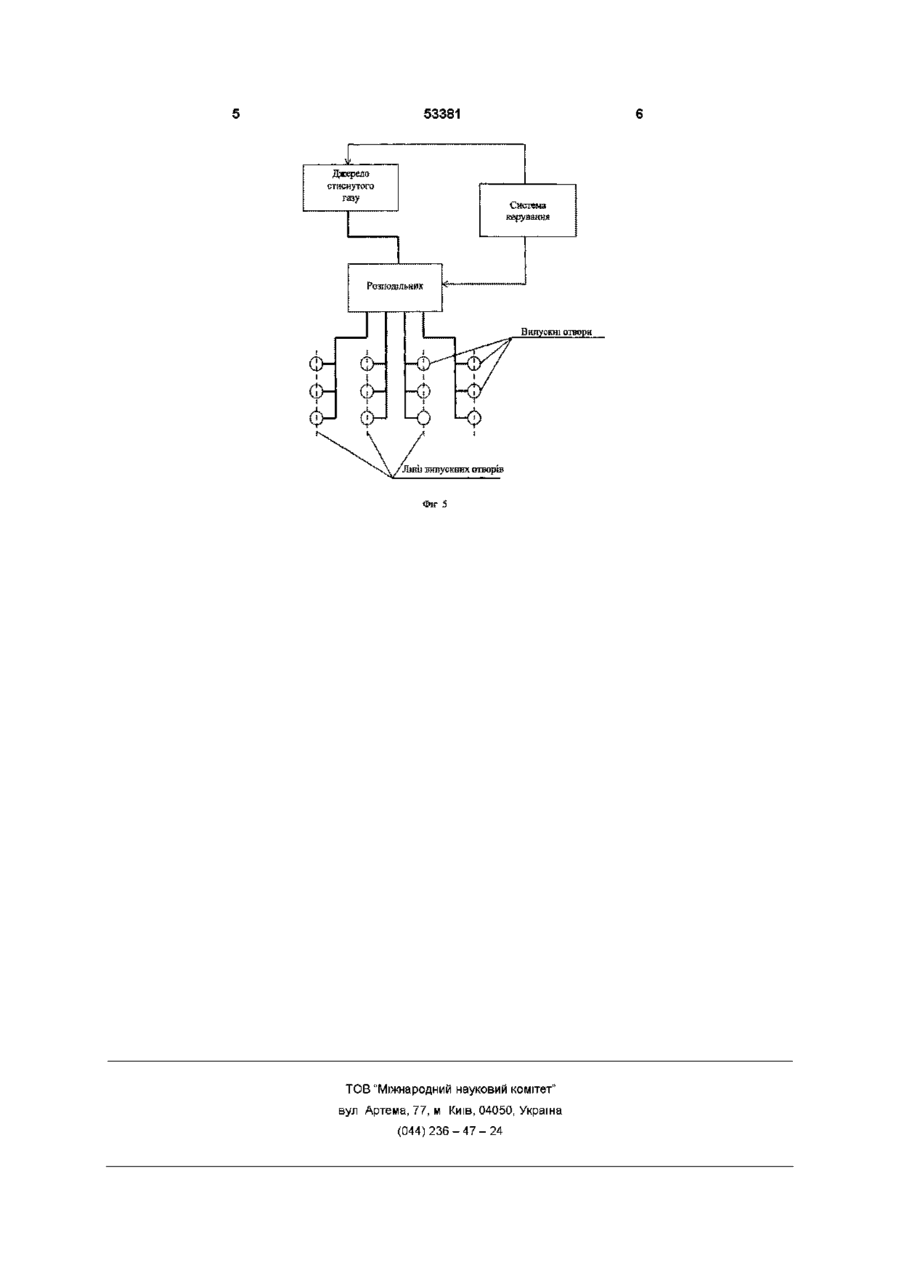

Конусна фреза землерийної машини, що містить газоімпульсне обладнання з розташованими на бокових поверхнях вихлопними отворами, яка відрізняється тим, що випускні отвори розташовані по концентричних колах різного діаметра на бокових поверхнях конусної фрези таким чином, щоб у вертикальному перерізі вони знаходились на однаковій відстані від концентричних кіл різально-метальних елементів 7, а в горизонтальному перерізі ЛІНІЯ випускних отворів 14 випереджала ЛІНІЮ різально-метальних елементів 15 на кут 45°, що забезпечує руйнування ґрунту в проміжках між різальнометальними елементами Винахід відноситься до землерийних машин, конкретно до землерийних машин для відривання траншей ВІДОМІ робочі органи штангових розпушників з гвинтовими наконечниками, які при зануренні у масив забезпечують виконання надрізів, що використовуються як концентратори напруг Імпульс газу із джерела високого тиску проходить через вихлопні отвори, що розташовані над гвинтовим наконечником і розкриває створені надрізи та тріщини в бік відкритої поверхні масиву, що забезпечує відрив та розпушення ґрунту (Фролов А В Разработка мерзлых грунтов методами с газоимпульсной интенсификацией Издательство Саратовского университета 1990г) Недоліком цих робочих органів є ЦИКЛІЧНІСТЬ процесу руйнування ґрунту руйнування ґрунту Поставлена задача вирішується використанням в конструкції конусної фрези газоімпульсного обладнання для додаткового руйнування ґрунту На фіг 1 показана технологія роботи робочого органу при руйнуванні ґрунту різальнометальними елементами, загальний вигляд, на фіг 2 - технологія роботи робочого органу при спрацьовуванні газо-імпульсного обладнання, загальний вигляд, на фіг 3 - технологія роботи робочого органу при руйнуванні ґрунту різальнометальними елементами, вигляд зверху, на фіг 4 технологія роботи робочого органу при спрацьовуванні газоімпульсного обладнання, вигляд зверху, на фіг 5 - схема газоімпульсного обладнання Конусна фреза 4 встановлюється на рамі робочого органу 2 з приводом 3, зачисним кожухом 5 та газоімпульсним обладнанням 8 Рама робочого органу 2 кріпиться до рами базової машини 1 Газоімпульсне обладнання 8 включає в себе джерело стиснутого газу 9, розподільник 10, систему керування 11, та випускні отвори 12, які розташовані по концентричним колам різного діаметру на бокових поверхнях конусної фрези, причому таким чином, щоб у вертикальному перерізі вони знаходились на однаковій відстані від концентричних кіл різально-метальних Найбільш близьким рішенням є робочий орган землерийної машини (патент України №31861), який являє собою конусну фрезу, що має в осьовому перерізі форму зрізаного конуса, бокові сторони якого утворюють з основою підрізаючу кромку, а на бокових поверхнях конуса по концентричним колам різного діаметру встановлені різально-метальні елементи Недоліком цього робочого органу є зниження його продуктивності при підвищенні МІЦНОСТІ ґрунту, що розроблюється Задачею винаходу є підвищення продуктивності за рахунок інтенсифікації процесу 00 со го ю 53381 елементів 7, а в горизонтальному перерізі ЛІНІЯ випускних отворів 14 випереджала ЛІНІЮ різальнометальних елементів 15 на кут 45° Для передачі імпульсу газу від джерела стиснутого газу 9 до випускних отворів 12 а також для з'єднання елементів газоімпульсного обладнання між собою слугують канали 13 Конусна фреза працює наступним чином Під час розробки траншей базова машина рухається вперед і через привід 3 робочого органа, надає обертального руху конусній фрезі 4 Частина масиву ґрунту руйнується за рахунок підрізання і різання ґрунту підрізаючою кромкою 6 і різально-метальиими елементами 7 При співпаданні лінії випускних отворів 14 з поздовжньою віссю руху машини, система керування 11 змінює положення розподільника 10, який за допомогою каналів 13 короткочасно з'єднує джерело стиснутого газу 9 та випускні отвори 12, напрямок витікання імпульсу газу з яких співпадає з напрямком руху базової машини 1, і газ, через ці випускні отвори 12 виходить в масив грунту При дії навантаження від створеного газом імпульсу в вершинах тріщин та надрізів, створених різально-метальними елементами 7, виникають граничні напруги, що призводить до швидкого зростання тріщин, та виникає розклинюючий ефект, що призводить до розпушення ґрунту та його відриву під дією розтягуючих сил в бік відкритої поверхні масиву Розташування випускних отворів 12 на боковій поверхні конусної фрези 4 по концентричним колам різного діаметру таким чином, щоб у вертикальному перерізі вони знаходились на однаковій відстані від концентричних кіл різально-метальних елементів 15, а в горизонтальному перерізі ЛІНІЯ випускних отворів 14 випереджала ЛІНІЮ різально-метальних елементів на кут 45°, приводить до дії навантаження від імпульсу газу в проміжках між дією напруг, створених накладанням хвиль деформації в масиві при взаємодії з ґрунтом різально-метальних елементів 7, що створює додаткові динамічні навантаження на руйнуємий грунт Це дозволяє більш продуктивно використовувати енергію стиснутого газу, а також зменшувати енергоємність розробки ґрунту за рахунок його додаткового руйнування Профілювання дна та стінок траншеї а також винос ґрунту за и межі виконується зачисним кожухом 5 Фіг. 3. Мг. 2. Фзг. 4. 53381 Фіг 5 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
