Конвеєр вібраційний для прибирання стружки від важких карусельних верстатів

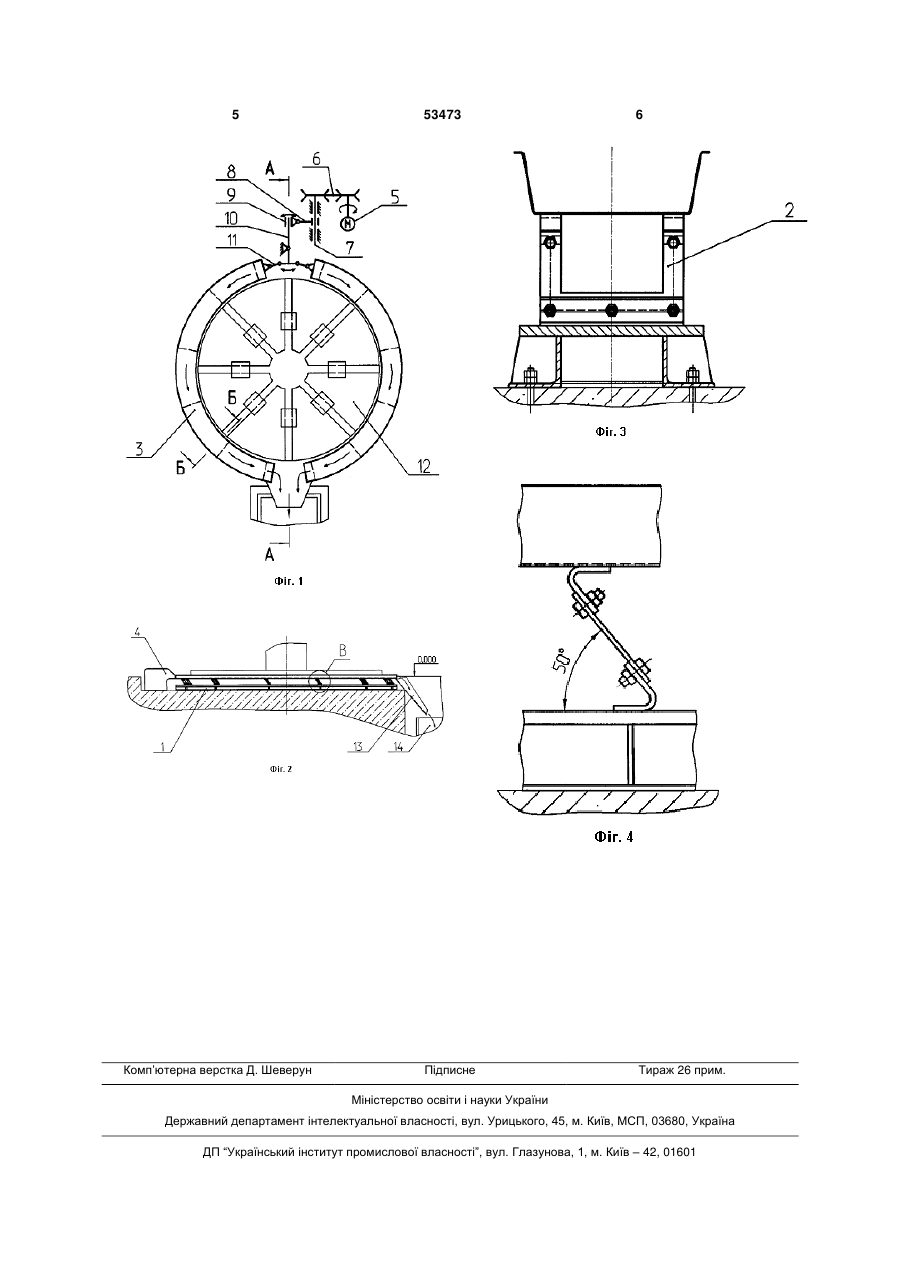

Конвеєр вібраційний для прибирання стружки від важких карусельних верстатів, що містить два півкільцевих вантажонесучих жолоби, які оперті за допомогою пружних П-подібних елементів на металеві основи, та вібропривід, що містить електродвигун, пасову передачу та ексцентриковий вал, який відрізняється тим, що вібропривід є спільним для обох півкільцевих жолобів і має кулісу, один кінець якої за допомогою повзуна та шатуна з'єднаний з ексцентриковим валом, а інший за допомогою ланок - шарнірно з жолобами. (19) (21) u201003607 (22) 29.03.2010 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, РАТІЙ СЕРГІЙ ГРИГОРОВИЧ, ЧУРІКАНОВ МАКСИМ ВІКТОРОВИЧ, РЯБЧИНСЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 кулісою, один кінець якої через повзун та шатун з'єднаний з ексцентриковим валом, а інший за допомогою ланок - шарнірно з жолобами. При порівнянні рішення, яке пропонується, з прототипом встановлено, що вони мають наступні спільні ознаки: - напівкільцеві вантажонесучі жолоби; - пружні П-подібні елементи, на які оперті жолоби; - металеві основи; - вібропривід, що містить електродвигун, пасову передачу та ексцентриковий вал, а також відмітні ознаки: вібропривід є спільним для обох напівкільцевих жолобів; - вібропривід має кулісу, один кінець якої через повзун та шатун з'єднаний з ексцентриковим валом, а інший за допомогою ланок - шарнірно з жолобами. Таким чином, конструкція вібраційного конвеєра, що пропонується, має нові конструктивні елементи, нові зв'язки вузлів і деталей. Між відмітними ознаками та технічним результатом, що досягається, є причинно-наслідковий зв'язок. Завдяки тому, що вібропривІд є спільним для двох напівкільцевих жолобів та має кулісу, один кінець якої через повзун та шатун з'єднаний з ексцентриковим валом, а інший за допомогою ланок з'єднаний шарнірне з жолобами, знижується потужність, що споживається електродвигуном, так як ексцентриковий вал діє на жолоби по черзі, споживаючи приблизно в два рази меншу потужність, чим якби кожний жолоб мав свій привід, що в свою чергу зменшує витрати на вироблення та експлуатацію конвеєра в цілому. Виключення із купи відмітних ознак хоча б одній не забезпечить досягнення технічного результату. Технічне рішення що заявляється, невідоме із рівня техніки і тому воно є новим. Корисна модель, що заявляється, може використовуватися в промисловості, так як технологічно І технічно її можна виконати без труднощів. По цьому рішенню розроблений технічний проект для карусельного станка інв. № 17340, креслення НК9304.00.00.00.000 ВО, на ЗАТ "НКМЗ". Таким чином, технічному рішенню, що заявляється, може надаватися правова охорона, так як воно є новим і може використовуватися в рання стружки від важких карусельних верстатів. 53473 4 промисловості, тобто відповідає всім критеріям корисної моделі. Корисна модель пояснюється кресленнями, на яких зображено: фіг. 1 - вид зверху на вібраційний конвеєр для прибирання стружки від важких карусельних верстатів; фіг. 2 - розріз А-А по фіг. 1; фіг. 3 - розріз Б-Б по фіг. 1; фіг. 4 - місце В по фіг. 2. Конвеєр вібраційний для прибирання стружки від важких карусельних верстатів містить металеві основи 1, на яких на пружних П-подІбних елементах 2 розташовані два напівкільцеві вантажонесучі жолоби 3, причому елементи розміщені радіальне до центру кривини жолобів. Обом напівкільцевих вантажонесучим жолобам 3 надається коливальний рух від одного вібропривода 4, який містить електродвигун 5, пасову передачу 6, один шків якої знаходиться на валу електродвигуна, а інший - на ексцентриковому валу 7. Ексцентриковий вал 7 з'єднаний за допомогою шатуна 8 та повзуна 9 з кулісою 10, на Іншому кінці якої встановлені ланки 11, кожна з яких шарнІрно зв'язана з одним з жолобів 3, а самі жолоби в свою чергу охоплюють по колу планшайбу 12 карусельного верстата. На протилежному від привода боці жолобів встановлено сковзало 13 та контейнер 14 для збирання стружки. Відмітними ознаками корисної моделі, що заявляється, є виконання привода 4 спільним для двох жолобів і розташування жолобів дзеркально щодо планшайби 12 карусельного верстата. Запропонований конвеєр працює в такий спосіб. Електродвигун 5 за допомогою пасової передачі 6 обертає ексцентриковий вал 7, від якого коливання передаються через шатун 8 та повзун 9 на кулісу 10. Куліса 10 по черзі передає коливання через ланки 11 напівкільцевим жолобам 3. Стружка за рахунок сил інерції зсипається з обертової планшайби 12 карусельного верстата в жолоби 3, а П-подібні пружні елементи 2, які виконані з листової пружинної сталі й розміщені радіальне щодо центру кривини жолобів З, зорієнтовують рух стружки по колу в напрямок приямка, де вона по сковзалу 13 зсипається в контейнер 14. Таким чином, запропонована конструкція дозволяє знизити витрати на виготовлення та експлуатацію вібраційного конвеєра для приби 5 Комп’ютерна верстка Д. Шеверун 53473 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
