Агрегат “мрія”

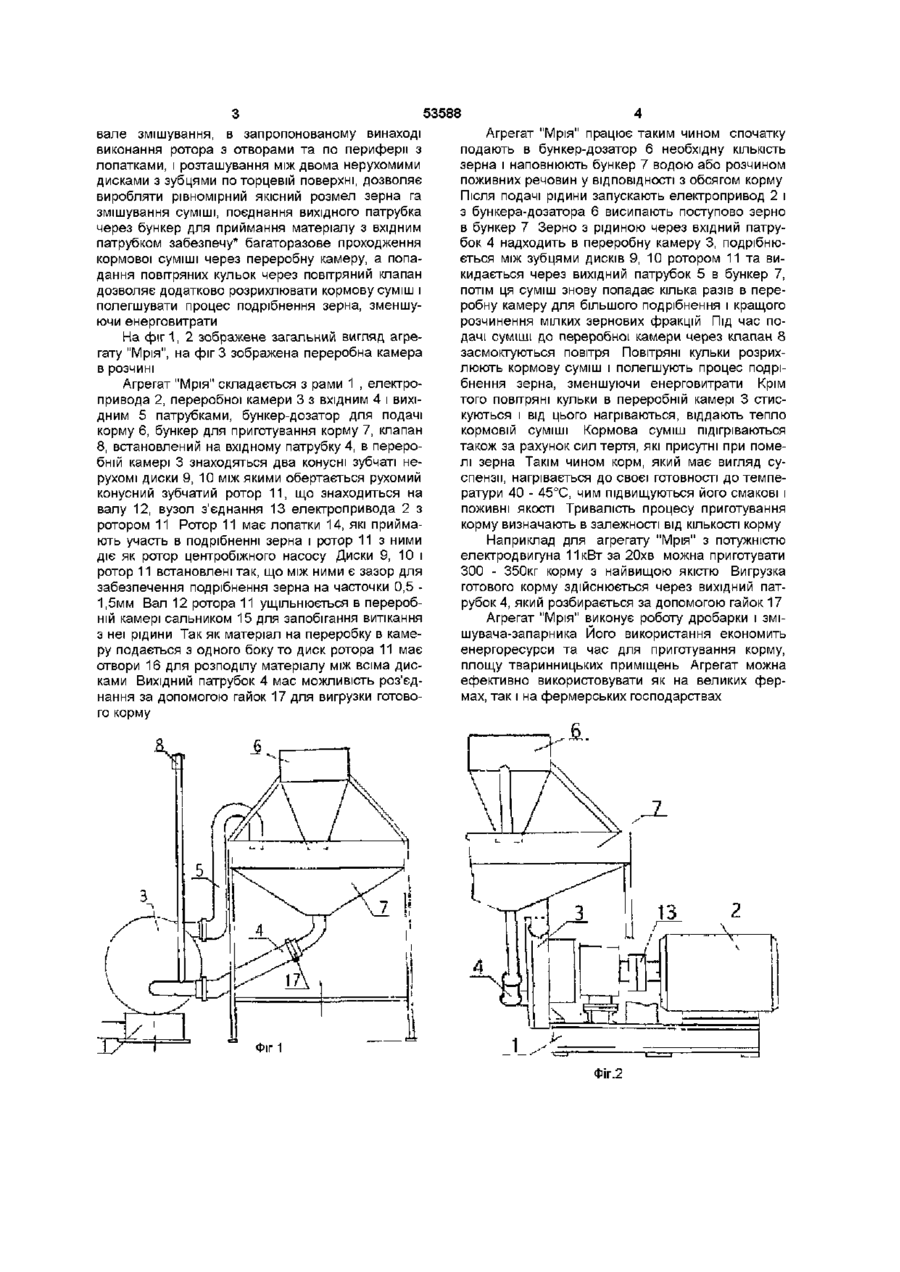

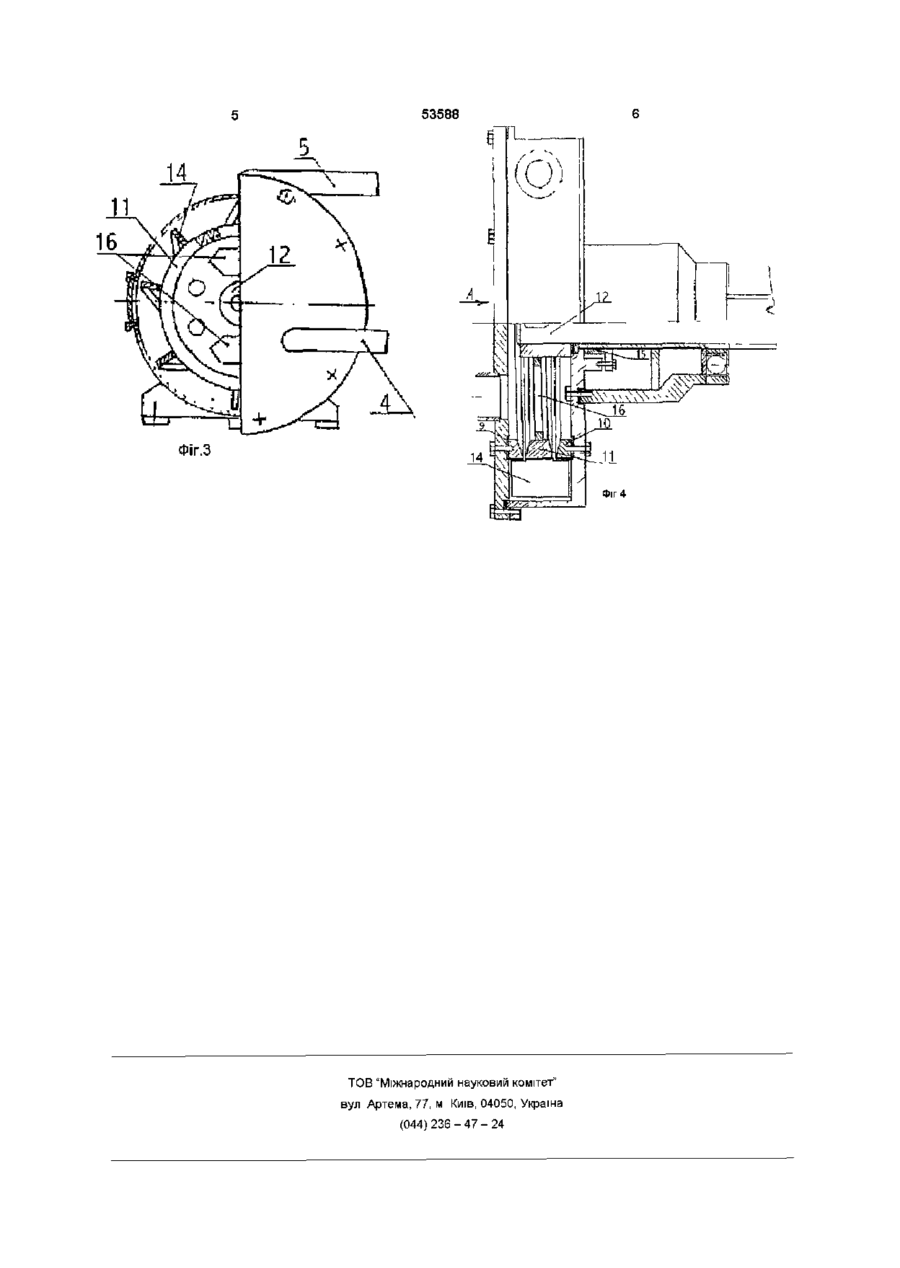

1 Агрегат, що складається з рами, на якій встановлений привід та переробна камера, в корпусі якої розташовані рухомі і нерухомі робочі органи у вигляді дисків, встановлені з утворенням зазору, бункери для подачі кормової суміші, бункер для приймання матеріалу, патрубки для подачі і приймання матеріалу, який відрізняється тим, що на патрубку для подачі матеріалу розташований клапан для впуску в переробну камеру повітря, а вихідний патрубок з'єднується через бункер для приймання матеріалу з вхідним патрубком 2 Агрегат по п 1, який відрізняється тим, що ротор переробної камери виконаний з отворами та по периферії додатково має лопатки і знаходиться між двома нерухомими дисками з зубцями по торцевій поверхні Винахід відноситься до сільського господарства, зокрема до кормовиробництва Відомий пристрій для переробітки сільськогосподарської продукції (патент Роси №2045876) Цей пристрій має привід, переробну камеру, вузол з'єднання переробної камери з приводом Переробна камера складається з корпусу, в якому знаходяться рухомі і не рухомі робочі органи у вигляді дисків, встановлені зі створенням зазору Диски мають рифлення у вигляді канавок по периферії та в центральній зоні, тобто в торцевій частині Канавки розташовані під кутом до радіального напряму Недоліком даного винаходу є те, що він не може виконувати мокрого помелу і працювати як змішувач Відомий пристрій для дроблення зеленого солода та приготування солодового молока в спиртовому виробництві (а с СРСР №7214821 - прототип) Пристрій складається з рами, бункерів для подачі матеріалу на переробку і приймання готового продукту, переробної камери, з ПІДВІДНИМ І ВІДВІДНИМ патрубками, пристрою для підводу води на мокре дроблення, привода робочих органів, вузла з'єднання привода з ротором В переробній камері знаходяться робочі органи - рухомий ротор і не рухомі конусоподібні зубчаті диски, які виконують процес дроблення Недоліком даного пристрою, с неможливість виробництва якісного тривалого змішування В основу винаходу покладена задача, створити такий агрегат, який дозволив би за рахунок своїх конструктивних властивостей виконувати якісне тривале змішування для виробництва корма, котрий легко засвоювався би тваринами Дана задача досягається тим ,що в агрегаті "Мрія", який складається з рами, на якій встановлена привід га переробна камера в корпусі якої розташовані рухомі і не рухомі робочі органи у вигляді дисків, встановлені з створенням зазору, бункера для подачі кормової суміші, бункер для приймання матеріалу, патрубки для подачі і приймання матеріалу, а на патрубку для подачі матеріалу розташований клапан для впуску в переробну камеру повітря, а вихідний патрубок поєднується через бункер для приймання матеріалу з вхідним патрубком, причому ротор переробної камери виконаний з отворами і а по периферії додатково має лопатки, \ знаходиться між двома нерухомими дисками з зубцями по торцевій поверхні На відміну від прототипу, в якому ротор виконаний цільним, а нерухомі зубчаті диски конусоподібними, які виконують процес дроблення, причому вихідний патрубок не поєднується з вхідним патрубком, що не дозволяє виконувати якісне три 00 00 ю СО Ю 53588 вале змішування, в запропонованому винаході виконання ротора з отворами та по периферії з лопатками, і розташування між двома нерухомими дисками з зубцями по торцевій поверхні, дозволяє виробляти рівномірний якісний розмел зерна га змішування суміші, поєднання вихідного патрубка через бункер для приймання матеріалу з вхідним патрубком забезпечу* багаторазове проходження кормової суміші через переробну камеру, а попадання повітряних кульок через повітряний клапан дозволяє додатково розрихлювати кормову суміш і полегшувати процес подрібнення зерна, зменшуючи енерговитрати На ф і г 1 , 2 зображене загальний вигляд агрегату "Мрія", на фіг 3 зображена переробна камера в розчині Агрегат "Мрія" складається з рами 1 , електропривода 2, переробної камери 3 з вхідним 4 і вихідним 5 патрубками, бункер-дозатор для подачі корму 6, бункер для приготування корму 7, клапан 8, встановлений на вхідному патрубку 4, в переробній камері 3 знаходяться два конусні зубчаті нерухомі диски 9, 10 між якими обертається рухомий конусний зубчатий ротор 11, що знаходиться на валу 12, вузол з'єднання 13 електропривода 2 з ротором 11 Ротор 11 має лопатки 14, які приймають участь в подрібненні зерна і ротор 11 з ними діє як ротор центробіжного насосу Диски 9, 10 і ротор 11 встановлені так, що між ними є зазор для забезпечення подрібнення зерна на часточки 0,5 1,5мм Вал 12 ротора 11 ущільнюється в переробній камері сальником 15 для запобігання витікання з неї рідини Так як матеріал на переробку в камеру подається з одного боку то диск ротора 11 має отвори 16 для розподілу матеріалу між всіма дисками Вихідний патрубок 4 мас можливість роз'єднання за допомогою гайок 17 для вигрузки готового корму Агрегат "Мрія" працює таким чином спочатку подають в бункер-дозатор 6 необхідну КІЛЬКІСТЬ зерна і наповнюють бункер 7 водою або розчином поживних речовин у ВІДПОВІДНОСТІ з обсягом корму Після подачі рідини запускають електропривод 2 і з бункера-дозатора 6 висипають поступово зерно в бункер 7 Зерно з рідиною через вхідний патрубок 4 надходить в переробну камеру 3, подрібнюється між зубцями дисків 9, 10 ротором 11 та викидається через вихідний патрубок 5 в бункер 7, потім ця суміш знову попадає кілька разів в переробну камеру для більшого подрібнення і кращого розчинення мілких зернових фракцій Під час подачі суміші до переробної камери через клапан 8 засмоктуються повітря Повітряні кульки розрихлюють кормову суміш і полегшують процес подрібнення зерна, зменшуючи енерговитрати Крім того повітряні кульки в переробній камері 3 стискуються і від цього нагріваються, віддають тепло кормовій суміші Кормова суміш підігріваються також за рахунок сил тертя, які присутні при помелі зерна Такім чином корм, який має вигляд суспензії, нагрівається до своєї готовності до температури 40 - 45°С, чим підвищуються його смакові і поживні якості Тривалість процесу приготування корму визначають в залежності від КІЛЬКОСТІ корму Наприклад для агрегату "Мрія" з потужністю електродвигуна 11 кВт за 20хв можна приготувати 300 - 350кг корму з найвищою якістю Вигрузка готового корму здійснюється через вихідний патрубок 4, який розбирається за допомогою гайок 17 Агрегат "Мрія" виконує роботу дробарки і змішувача-запарника Його використання економить енергоресурси та час для приготування корму, площу тваринницьких приміщень Агрегат можна ефективно використовувати як на великих фермах, так і на фермерських господарствах Фіг1 Фіг.2 53588 ФІГ.З Фіг 4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
