Скрепер інтенсифікуючої дії

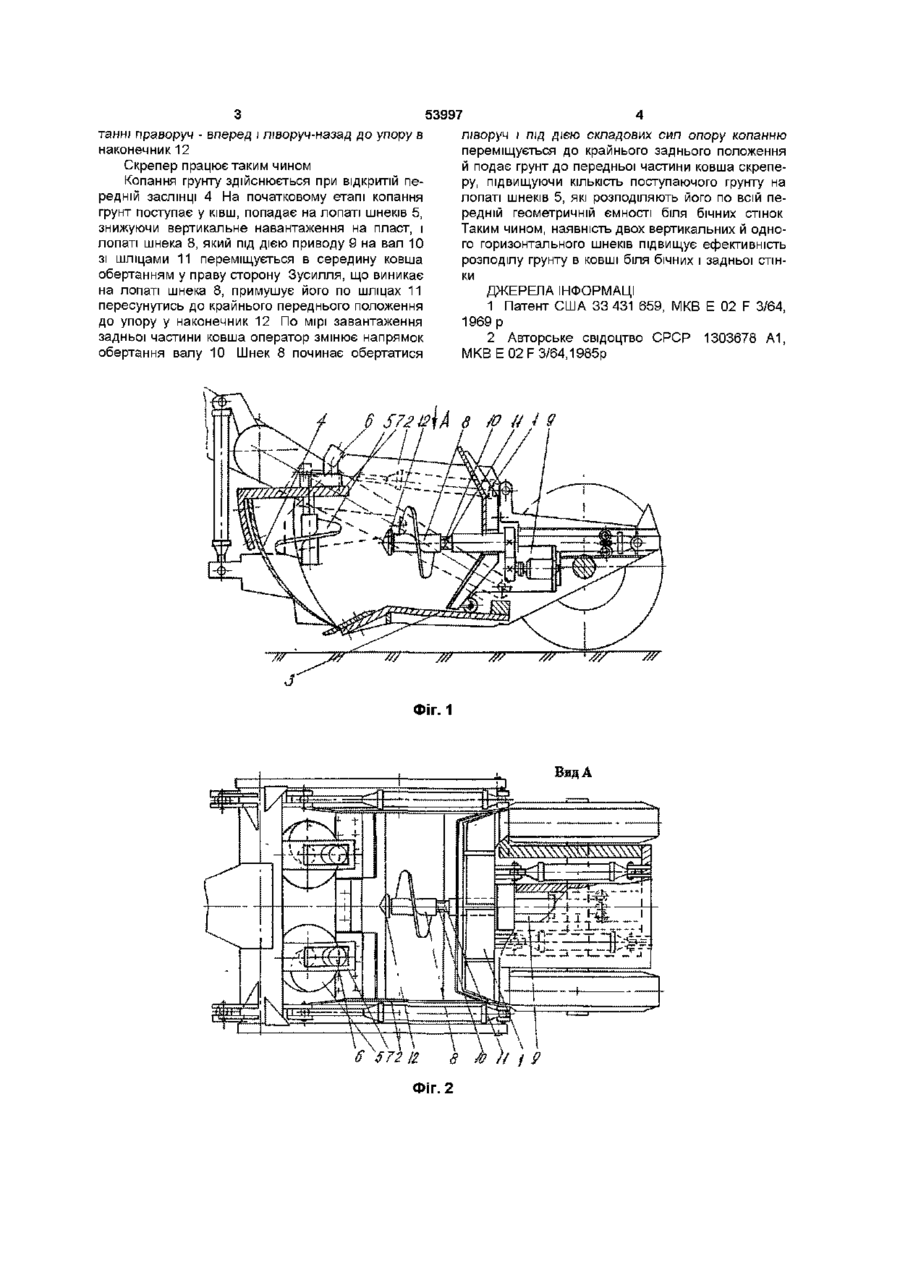

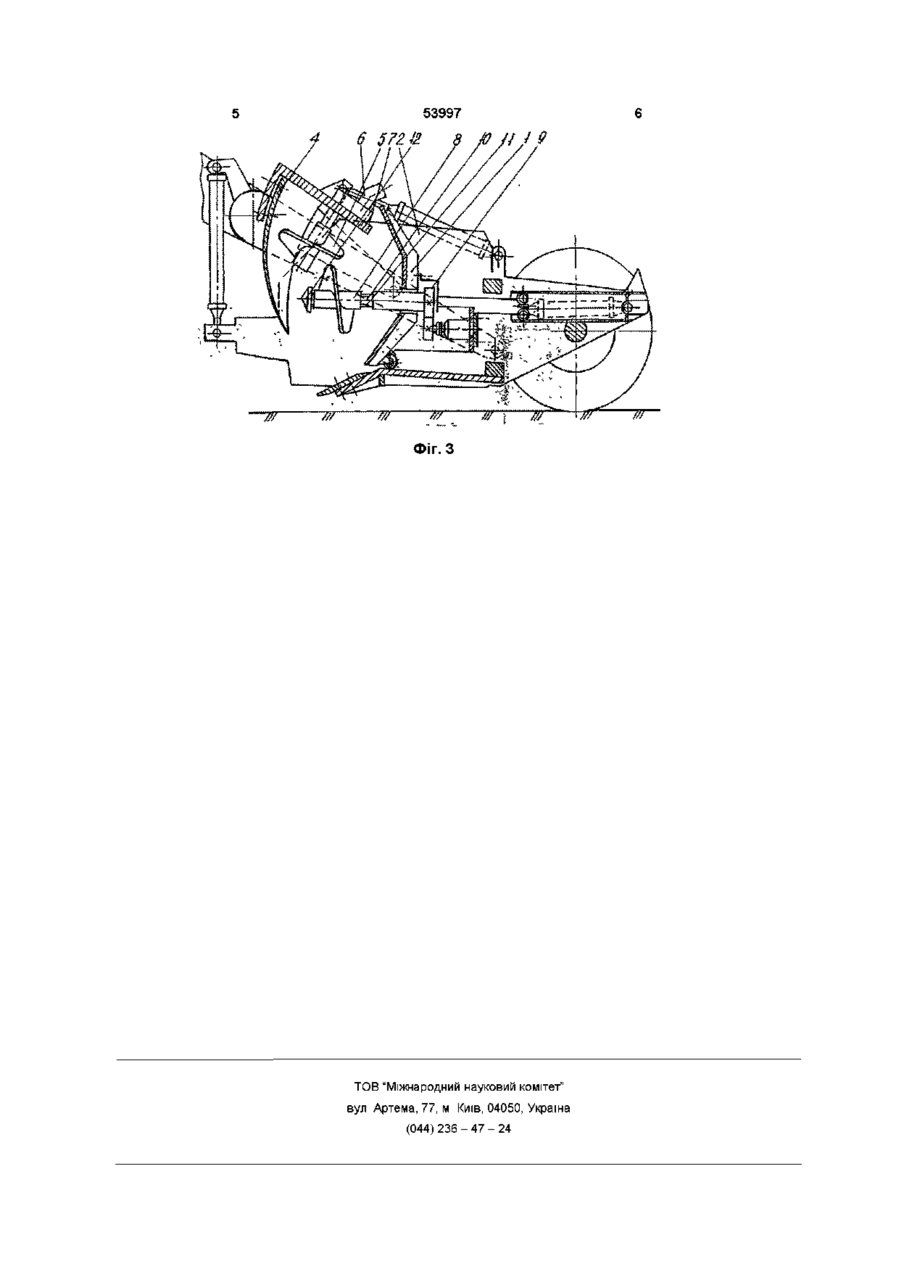

Скрепер інтенсифікуючої дії, що містить задню Даний винахід відноситься до землерийнотранспортної техніки, а саме до скреперів й спрямований на підвищення їх ефективності Відома конструкція скрепера з встановленим у ковші горизонтальним шнеком [1] Недоліком такої конструкції є утруднення завантаження всієї ємкості через те, що грунт поступає лише у задню частину ковша а при цьому подаваємий шнеком фунт упирається у задню стінку, що знижує ефективність процесу завантаження через підвищення опору копанню й втрат потужності на привод Найбільш близьким до пропонуємого є скрепер, що містить задню й бічні стінки, днище, передню заслінку, оснащений приводним шнековим завантажувачем, причому шнековий завантажувач виготовлений у вигляді розташованих один за одним вертикальних шнеків з відокремленими валами, причому нижній шнек має діаметр лопаті менший, ніж діаметр лопаті верхнього шнека [2] Недоліком такої конструкції є нерівномірне розподілення фунту у ковші біля бічних й задньої стінок, тобто наявність там пазух Основою винаходу є задача удосконалення скрепера інтенсифікуючої дм, в якому наявність нових елементів і особливості їх конструктивного виконання забезпечують покращення розподілу грунту в ковші біля бічних та задньої стінок, що дозволяє значно підвищити ефективність процесу завантаження Означена задача вирішується тим, що в скре й бічні стінки, днище, передню заслінку й шнековий завантажувач, який відрізняється тим, що шнековий завантажувач виконаний у вигляді двох вертикальних шнеків з приводом, розташованим симетрично відносно повздовжньої осі скрепера на кронштейнах передньої заслінки, й одного горизонтального шнека з приводом, який проходить крізь задню стінку, на привідному валу якого виконані шліци для забезпечення руху шнека по них при обертанні праворуч - вперед і ліворуч - назад до упору в наконечник пері інтенсифікуючої дії, що містить задню й бічні стінки, днище, передню заслінку, шнековий завантажувач, виконаний, згідно з винаходом, у вигляді вертикальних шнеків, розташованих симетрично відносно продольної осі ковша на кронштейнах передньої заслінки, й одного горизонтального, що проходить крізь задню стінку, на приводному валу якого виконані шліци для забезпечення руху шнека по них при обертанні праворуч - вперед, й ліворуч - назад Така конструкція скрепера дозволяє здійснити рівномірне заповнення геометричної ємності ковша, а саме передня й задня частини ковша заповнюються рівномірно за рахунок змін положення горизонтального шнека реверсуванням обертання приводного вала, а вертикальні шнеки здійснюють рівномірний розподіл грунту біля бічних стінок Суть винаходжу пояснюється кресленнями, де на фіг 1 показана конструкція скрепера, на фіг 2 вид А, на фіг 3 - процес розвантаження ковша скрепера Пропонуємий скрепер інтенсифікуючої дії містить задню стінку 1, бічні стінки з'єднані з днищем З, передню заслінку 4 й шнековий завантажувач, виконаний у вигляді двох вертикальних шнеків 5 з приводом 6, розташованих симетрично відносно повздовжньої осі скрепера на кронштейнах 7 передньої заслінки 4, й одного горизонтального шнека 8 з приводом 9, що проходить крізь задню стінку 1, на приводному валу 10 якого виконані шліци 11 для забезпечення руху по них шнека 8 при обер 1 о> со Ю 53997 танні праворуч - вперед і ліворуч-назад до упору в наконечник 12 Скрепер працює таким чином Копання грунту здійснюється при відкритій передній заслінці 4 На початковому етапі копання грунт поступає у ківш, попадає на лопаті шнеків 5, знижуючи вертикальне навантаження на пласт, і лопаті шнека 8, який під дією приводу 9 на вал 10 зі шліцами 11 переміщується в середину ковша обертанням у праву сторону Зусилля, що виникає на лопаті шнека 8, примушує його по шліцах 11 пересунутись до крайнього переднього положення до упору у наконечник 12 По мірі завантаження задньої частини ковша оператор змінює напрямок обертання валу 10 Шнек 8 починає обертатися ліворуч і під дією складових сил опору копанню переміщується до крайнього заднього положення й подає грунт до передньої частини ковша скреперу, підвищуючи КІЛЬКІСТЬ поступаючого грунту на лопаті шнеків 5, які розподіляють його по всій передній геометричній ємності біля бічних стінок Таким чином, наявність двох вертикальних й одного горизонтального шнеків підвищує ефективність розподілу грунту в ковші біля бічних і задньої стінки ДЖЕРЕЛА ІНФОРМАЦІ 1 Патент США 33 431 659, МКВ Е 02 F 3/64, 1969 р 2 Авторське свідоцтво СРСР 1303678 А1, MKBE02F3/64,1985p /о // / д ~ж J ~ж Фіг. 1 Вид А Уо )/) д Фіг. 2 53997 f/f Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
