Універсальний пристрій для дослідження ефективності шумозахисних якостей кабіни

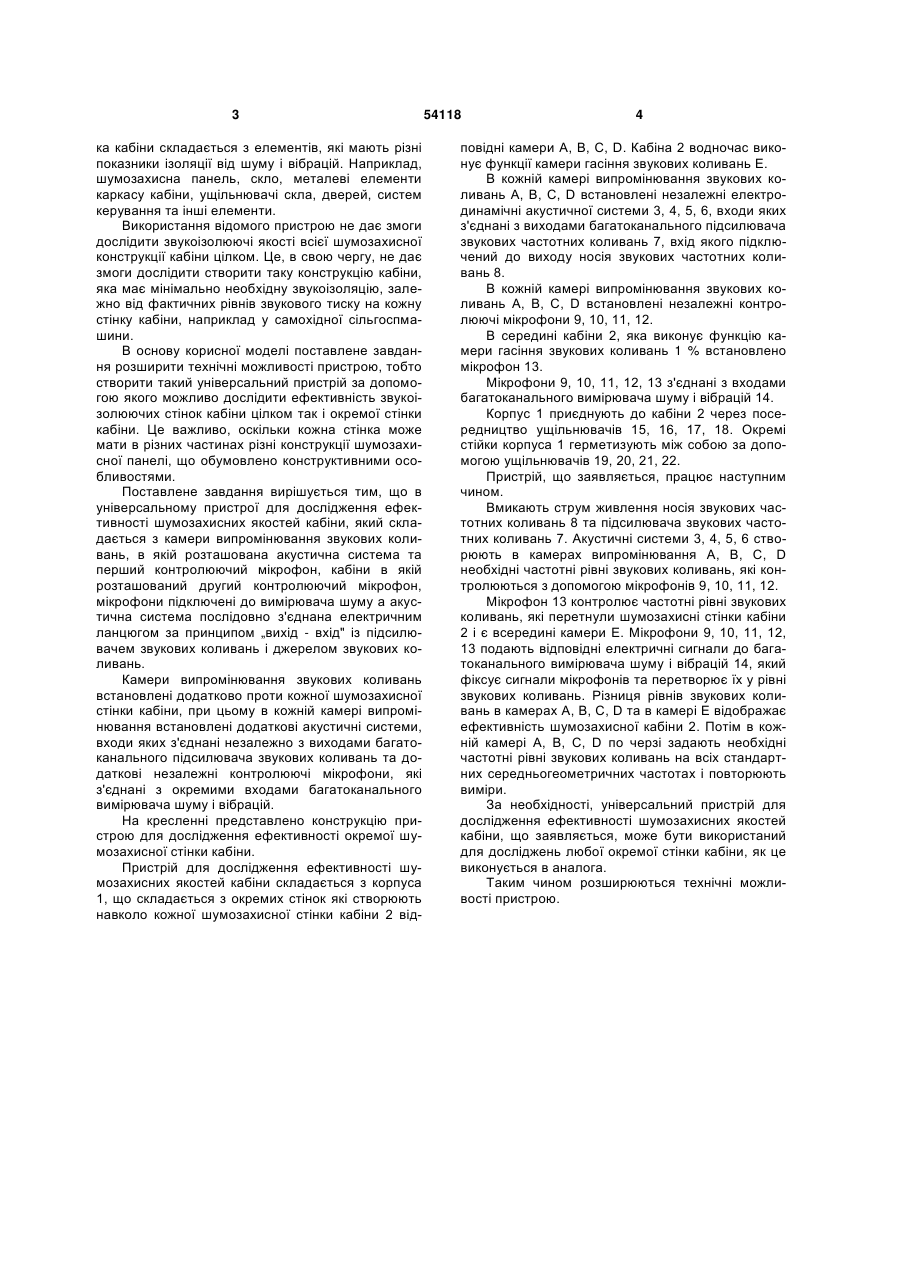

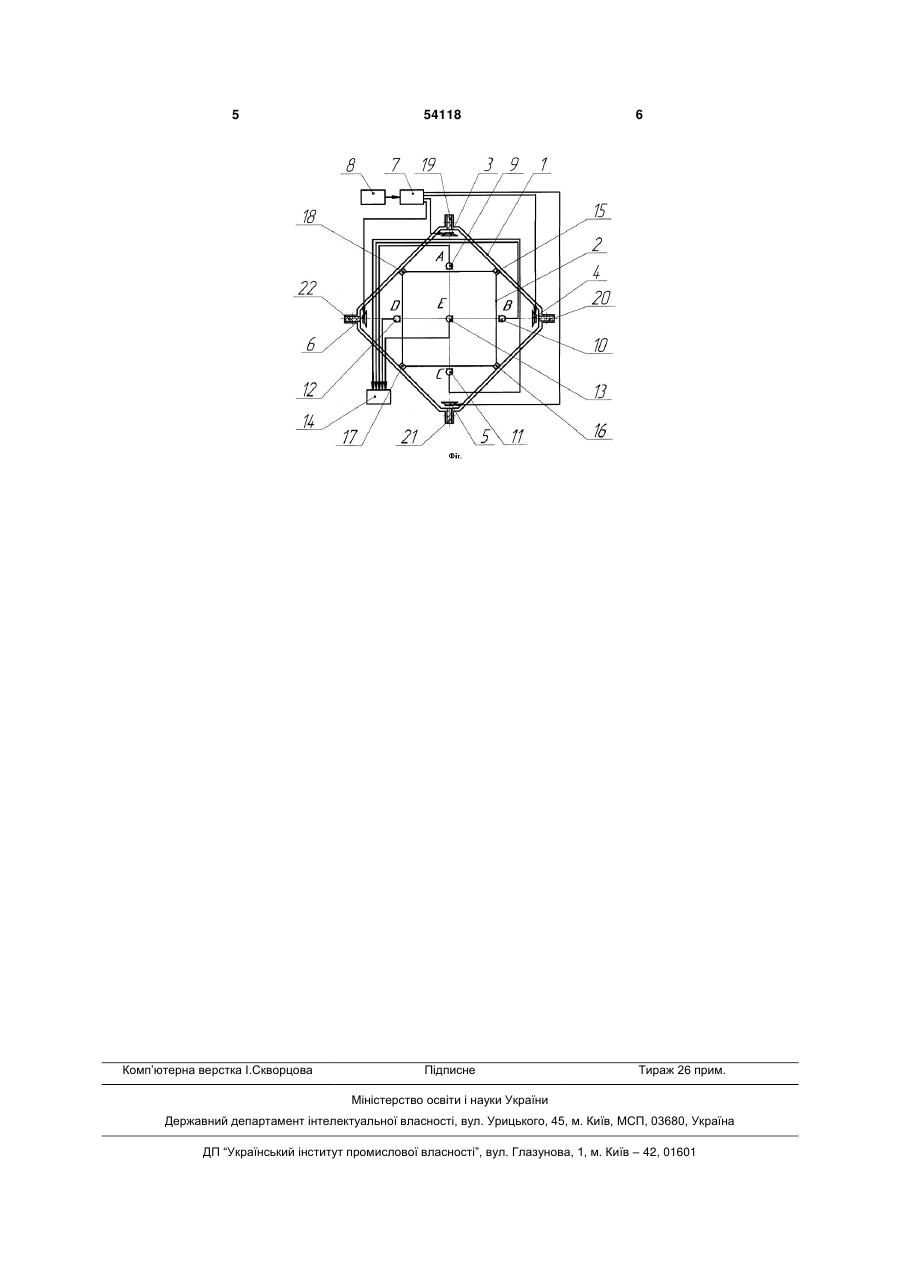

Універсальний пристрій для дослідження ефективності шумозахисних якостей кабіни, який складається з камери випромінювання звукових коливань, в якій розташована акустична система та перший контролюючий мікрофон, кабіни, в якій 3 ка кабіни складається з елементів, які мають різні показники ізоляції від шуму і вібрацій. Наприклад, шумозахисна панель, скло, металеві елементи каркасу кабіни, ущільнювачі скла, дверей, систем керування та інші елементи. Використання відомого пристрою не дає змоги дослідити звукоізолюючі якості всієї шумозахисної конструкції кабіни цілком. Це, в свою чергу, не дає змоги дослідити створити таку конструкцію кабіни, яка має мінімально необхідну звукоізоляцію, залежно від фактичних рівнів звукового тиску на кожну стінку кабіни, наприклад у самохідної сільгоспмашини. В основу корисної моделі поставлене завдання розширити технічні можливості пристрою, тобто створити такий універсальний пристрій за допомогою якого можливо дослідити ефективність звукоізолюючих стінок кабіни цілком так і окремої стінки кабіни. Це важливо, оскільки кожна стінка може мати в різних частинах різні конструкції шумозахисної панелі, що обумовлено конструктивними особливостями. Поставлене завдання вирішується тим, що в універсальному пристрої для дослідження ефективності шумозахисних якостей кабіни, який складається з камери випромінювання звукових коливань, в якій розташована акустична система та перший контролюючий мікрофон, кабіни в якій розташований другий контролюючий мікрофон, мікрофони підключені до вимірювача шуму а акустична система послідовно з'єднана електричним ланцюгом за принципом „вихід - вхід" із підсилювачем звукових коливань і джерелом звукових коливань. Камери випромінювання звукових коливань встановлені додатково проти кожної шумозахисної стінки кабіни, при цьому в кожній камері випромінювання встановлені додаткові акустичні системи, входи яких з'єднані незалежно з виходами багатоканального підсилювача звукових коливань та додаткові незалежні контролюючі мікрофони, які з'єднані з окремими входами багатоканального вимірювача шуму і вібрацій. На кресленні представлено конструкцію пристрою для дослідження ефективності окремої шумозахисної стінки кабіни. Пристрій для дослідження ефективності шумозахисних якостей кабіни складається з корпуса 1, що складається з окремих стінок які створюють навколо кожної шумозахисної стінки кабіни 2 від 54118 4 повідні камери А, В, С, D. Кабіна 2 водночас виконує функції камери гасіння звукових коливань Е. В кожній камері випромінювання звукових коливань А, В, С, D встановлені незалежні електродинамічні акустичної системи 3, 4, 5, 6, входи яких з'єднані з виходами багатоканального підсилювача звукових частотних коливань 7, вхід якого підключений до виходу носія звукових частотних коливань 8. В кожній камері випромінювання звукових коливань А, В, С, D встановлені незалежні контролюючі мікрофони 9, 10, 11, 12. В середині кабіни 2, яка виконує функцію камери гасіння звукових коливань 1 % встановлено мікрофон 13. Мікрофони 9, 10, 11, 12, 13 з'єднані з входами багатоканального вимірювача шуму і вібрацій 14. Корпус 1 приєднують до кабіни 2 через посередництво ущільнювачів 15, 16, 17, 18. Окремі стійки корпуса 1 герметизують між собою за допомогою ущільнювачів 19, 20, 21, 22. Пристрій, що заявляється, працює наступним чином. Вмикають струм живлення носія звукових частотних коливань 8 та підсилювача звукових частотних коливань 7. Акустичні системи 3, 4, 5, 6 створюють в камерах випромінювання А, В, С, D необхідні частотні рівні звукових коливань, які контролюються з допомогою мікрофонів 9, 10, 11, 12. Мікрофон 13 контролює частотні рівні звукових коливань, які перетнули шумозахисні стінки кабіни 2 і є всередині камери Е. Мікрофони 9, 10, 11, 12, 13 подають відповідні електричні сигнали до багатоканального вимірювача шуму і вібрацій 14, який фіксує сигнали мікрофонів та перетворює їх у рівні звукових коливань. Різниця рівнів звукових коливань в камерах А, В, С, D та в камері Е відображає ефективність шумозахисної кабіни 2. Потім в кожній камері А, В, С, D по черзі задають необхідні частотні рівні звукових коливань на всіх стандартних середньогеометричних частотах і повторюють виміри. За необхідності, універсальний пристрій для дослідження ефективності шумозахисних якостей кабіни, що заявляється, може бути використаний для досліджень любої окремої стінки кабіни, як це виконується в аналога. Таким чином розширюються технічні можливості пристрою. 5 Комп’ютерна верстка І.Скворцова 54118 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
