Система безпеки газоперекачувальних агрегатів і газотурбінних електростанцій

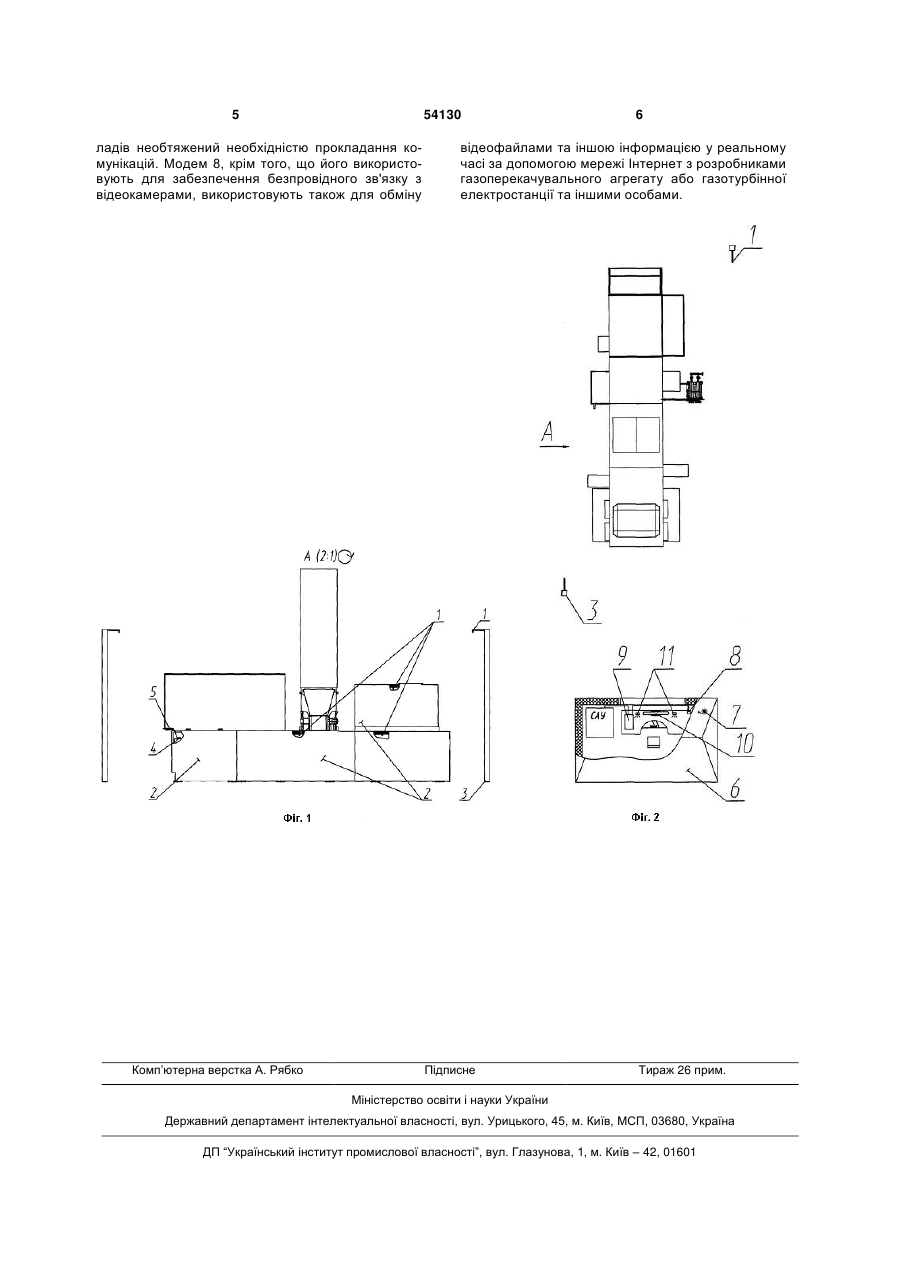

Система безпеки газоперекачувальних агрегатів і газотурбінних електростанцій, що містить щонайменше один контейнер з устаткуванням, відеокамери, встановлені усередині і зовні контейнера, звукові і світлові пристрої, встановлені зовні 3 Відома інтелектуальна інтегрована система безпеки газотурбінна енергетичної установки (патент РФ №68069, F02C7/00, 2007p.), яка обрана за прототип, яка містить контейнер, в якому встановлений газотурбінний двигун і вільна турбіна. Всередині і зовні контейнеру встановлені відеокамери, з'єднані через плату відеовводу з комп'ютером, протипожежну систему з датчиками, датчики системи доступу, які з'єднані через контролер з комп'ютером. Зовні контейнеру встановлені звукові і світлові пристрої, з'єднані через контролер з комп'ютером. Недоліком згаданої корисної моделі є те, що органи керування зосереджені в контейнері, що небезпечно для обслуговуючого персоналу, а кабельний спосіб з'єднання елементів системи ускладнює їх монтаж та демонтаж, та не дає можливості відвести органи керування на небезпечну відстань. Також недоліком є відсутність сповіщення персоналу на про нестандартну ситуацію, що з'являється на екрані монітора. В основу корисної моделі поставлена задача підвищення безпеки газоперекачувальних агрегатів і газотурбінних електростанцій за рахунок забезпечення умов безпеки персоналу, та миттєвого реагування персоналу на виникнення нестандартних ситуацій до спрацювання первинних датчиків сигналізації безпеки. Поставлена задача досягається тим, що система безпеки газоперекачувального агрегату і газотурбінної електростанції, що містить щонайменше один контейнер з устаткуванням, відеокамери, встановлені усередині і зовні контейнера, звукові і світлові пристрої, встановлені зовні контейнера, комп'ютер, контролер, систему протипожежної безпеки, згідно до корисної моделі, додатково забезпечена окремим приміщенням для персоналу, та модемами. В контейнері з устаткуванням встановлено модем, який з'єднаний з відеокамерами спостереження за небезпечними ділянками. Усередині окремого приміщення для персоналу встановлено модем, який з'єднується з комп'ютером. Модеми з'єднані за допомогою безпровідного зв'язку. В приміщенні для персоналу розміщені, крім того, елементи системи протипожежної безпеки, комп'ютер, з яким з'єднані крім модему, контролер, монітор, пристрій введення даних, та додатково встановлений звуковий пристрій сповіщення про нестандартну ситуацію при її відображенні на екрані монітора. Характерними ознаками пропонованої корисної моделі від прототипу є наявність окремого приміщення для персоналу, модемів, та звукового пристрою системи відеоспостереження. Окреме приміщення для персоналу, в якому розміщені, крім засобів автоматики та сигналізації системи протипожежної безпеки, елементи системи відеоспостереження, які зв'язані з елементами спостереження, що розміщені в контейнері, за допомогою модемів, забезпечує умови дистанційного безпечного для персоналу контролю станції. Додатковий звуковий пристрій своєчасно попереджає оператора про з'явлення на екрані монітору нестандартної ситуації. Використання корисної моделі забезпечує: 54130 4 - можливість оперативно оцінити і завчасно попередити аварійну ситуацію до виходу устаткування газоперекачувального агрегату на критичні параметри, при яких спрацьовують первинні датчики сигналізації безпеки; - безпечні умови роботи персоналу; - мобільність монтажу відеокамер та модему; - можливість віддаленого доступу до відеофайлів через мережу Інтернет. Корисна модель пояснюється кресленнями: Фіг.1 - зображення розташування відеокамер та модему зовні та усередині газоперекачувального агрегату; Фіг.2 - зображення окремого приміщення для персоналу та елементів системи безпеки газоперекачувального агрегату на вигляді зверху. Як показано на кресленнях відеокамери 1 встановлені в найбільш відповідальних відсіках контейнерів з устаткуванням 2 газоперекачувального агрегату, в якому, крім цього, встановлені датчики протипожежної безпеки. Зовні відеокамери 1 встановлені на опорах 3 таким чином, щоб здійснювати відеоспостереження по всьому периметрі газоперекачувального агрегату. Зовні також встановлені звукові і світлові пристрої. Відеокамери 1 з'єднані з модемом 4, встановленим всередині контейнеру з устаткуванням, який підключений до антени 5, встановленої зовні контейнеру з устаткуванням 2. Зовні окремого приміщення для персоналу 6 встановлена антена 7. Антена 7 підключена до модему 8, встановленому у окремому приміщенні для персоналу 6. Модем 8 підключений до комп'ютеру 9, який розташований у окремому приміщенні для персоналу 6. Також до комп'ютеру 9 підключені розташовані у окремому приміщенні для персоналу 6: контролер, пристрій введення даних, монітор 10, звуковий пристрій 11, який сповіщає персонал про необхідність звернути увагу на монітор у зв'язку з виникненням нестандартної ситуації та невідповідністю зображення заданим параметрам, яка виявляється по результатах аналізу зображення за допомогою програмного забезпечення та баз даних. Система безпеки газоперекачувального агрегату і газотурбінної електростанції працює наступним чином. Прилади системи безпеки газоперекачувального агрегату і газотурбінної електростанції вмикають до запуску газоперекачувального агрегату або газотурбінної електростанції та перевіряють їх працездатність. З моменту запуску газоперекачувального агрегату або газотурбінної електростанції роблять цілодобовий запис на жорсткий диск комп'ютеру 9 даних, які надходять з відеокамер 1 та аналіз зображення за допомогою програмного забезпечення та баз даних. У разі невідповідності зображення заданим параметрам спрацьовує звуковий пристрій 11, який сповіщає персонал про виникнення нестандартної ситуації. Дані зберігають на жорсткому диску персонального комп'ютера 9 щонайменше 48 годин, потім обробляють і частково чи цілком видаляють. При необхідності зміни місцезнаходження відеокамер 1 їх демонтують разом з модемом 4 і антеною 5 та встановлюють в іншому місці. Монтаж та демонтаж цих при 5 54130 ладів необтяжений необхідністю прокладання комунікацій. Модем 8, крім того, що його використовують для забезпечення безпровідного зв'язку з відеокамерами, використовують також для обміну Комп’ютерна верстка А. Рябко 6 відеофайлами та іншою інформацією у реальному часі за допомогою мережі Інтернет з розробниками газоперекачувального агрегату або газотурбінної електростанції та іншими особами. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
