Пристрій для поперечно-клинової прокатки вісесиметричних металовиробів

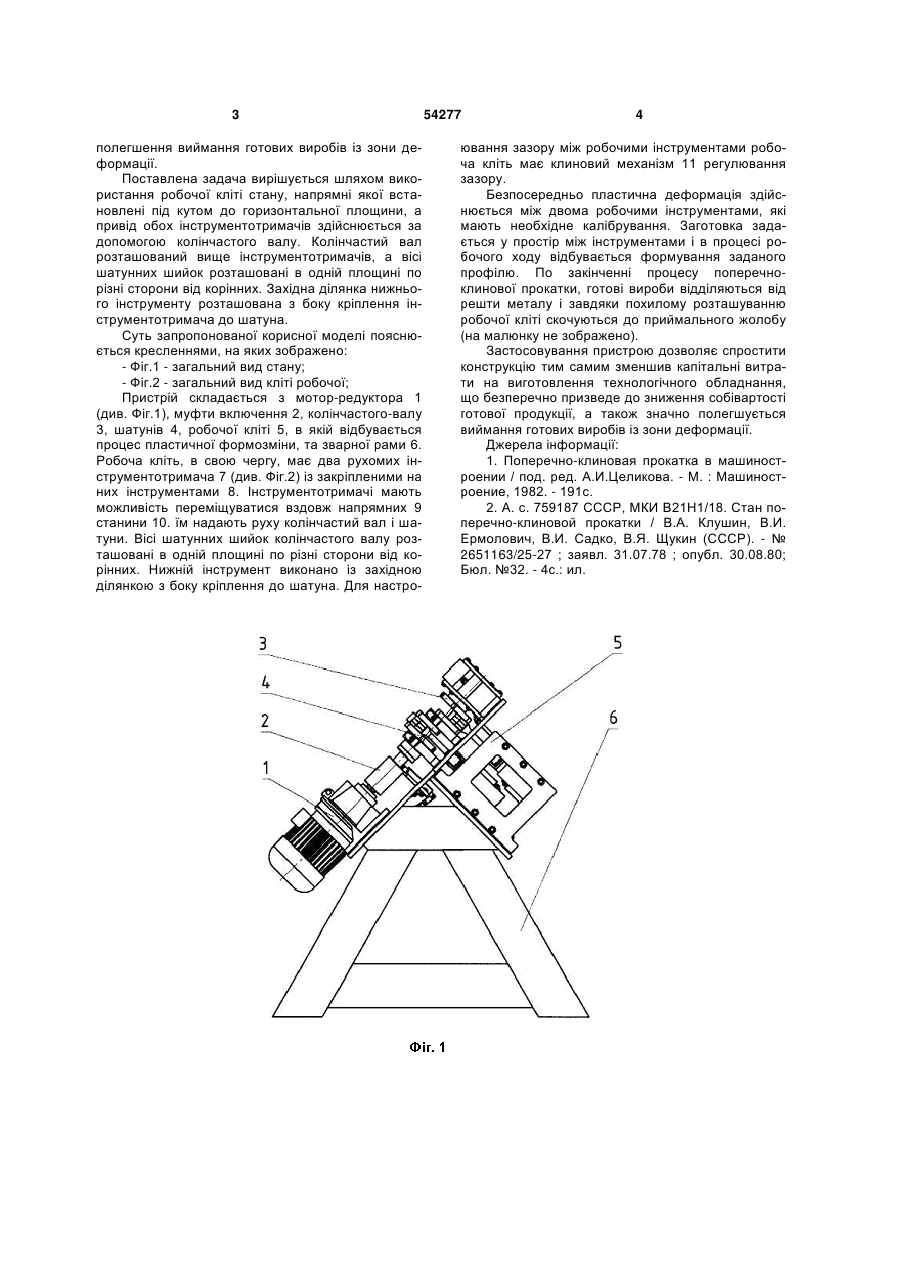

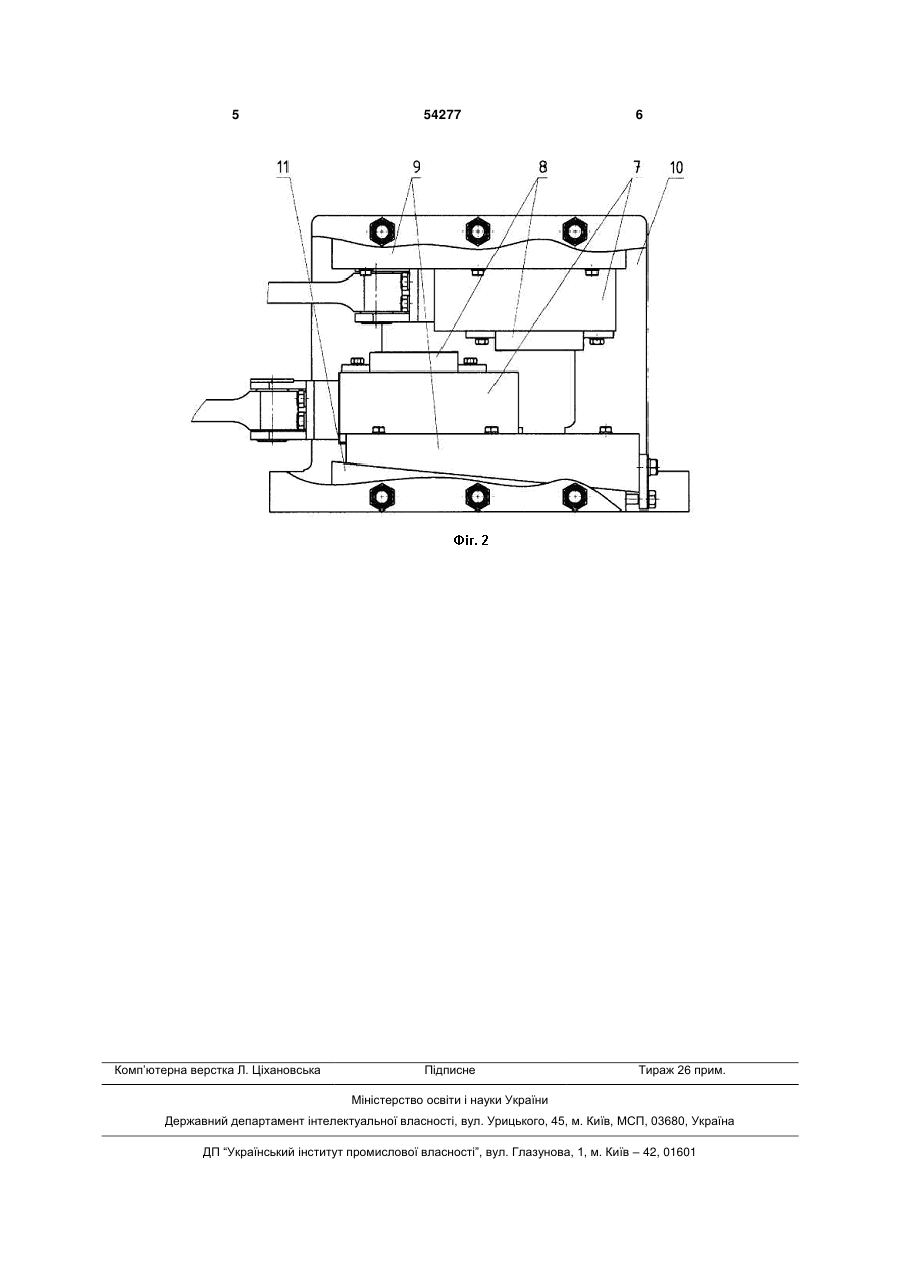

Пристрій для поперечно-клинової прокатки вісесиметричних металовиробів, який вміщує два 3 полегшення виймання готових виробів із зони деформації. Поставлена задача вирішується шляхом використання робочої кліті стану, напрямні якої встановлені під кутом до горизонтальної площини, а привід обох інструментотримачів здійснюється за допомогою колінчастого валу. Колінчастий вал розташований вище інструментотримачів, а вісі шатунних шийок розташовані в одній площині по різні сторони від корінних. Західна ділянка нижнього інструменту розташована з боку кріплення інструментотримача до шатуна. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - Фіг.1 - загальний вид стану; - Фіг.2 - загальний вид кліті робочої; Пристрій складається з мотор-редуктора 1 (див. Фіг.1), муфти включення 2, колінчастого-валу 3, шатунів 4, робочої кліті 5, в якій відбувається процес пластичної формозміни, та зварної рами 6. Робоча кліть, в свою чергу, має два рухомих інструментотримача 7 (див. Фіг.2) із закріпленими на них інструментами 8. Інструментотримачі мають можливість переміщуватися вздовж напрямних 9 станини 10. їм надають руху колінчастий вал і шатуни. Вісі шатунних шийок колінчастого валу розташовані в одній площині по різні сторони від корінних. Нижній інструмент виконано із західною ділянкою з боку кріплення до шатуна. Для настро 54277 4 ювання зазору між робочими інструментами робоча кліть має клиновий механізм 11 регулювання зазору. Безпосередньо пластична деформація здійснюється між двома робочими інструментами, які мають необхідне калібрування. Заготовка задається у простір між інструментами і в процесі робочого ходу відбувається формування заданого профілю. По закінченні процесу поперечноклинової прокатки, готові вироби відділяються від решти металу і завдяки похилому розташуванню робочої кліті скочуються до приймального жолобу (на малюнку не зображено). Застосовування пристрою дозволяє спростити конструкцію тим самим зменшив капітальні витрати на виготовлення технологічного обладнання, що безперечно призведе до зниження собівартості готової продукції, а також значно полегшується виймання готових виробів із зони деформації. Джерела інформації: 1. Поперечно-клиновая прокатка в машиностроении / под. ред. А.И.Целикова. - М. : Машиностроение, 1982. - 191с. 2. А. с. 759187 СССР, МКИ В21Н1/18. Стан поперечно-клиновой прокатки / В.А. Клушин, В.И. Ермолович, В.И. Садко, В.Я. Щукин (СССР). - № 2651163/25-27 ; заявл. 31.07.78 ; опубл. 30.08.80; Бюл. №32. - 4с.: ил. 5 Комп’ютерна верстка Л. Ціхановська 54277 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
