Пристрій для пуску снаряда

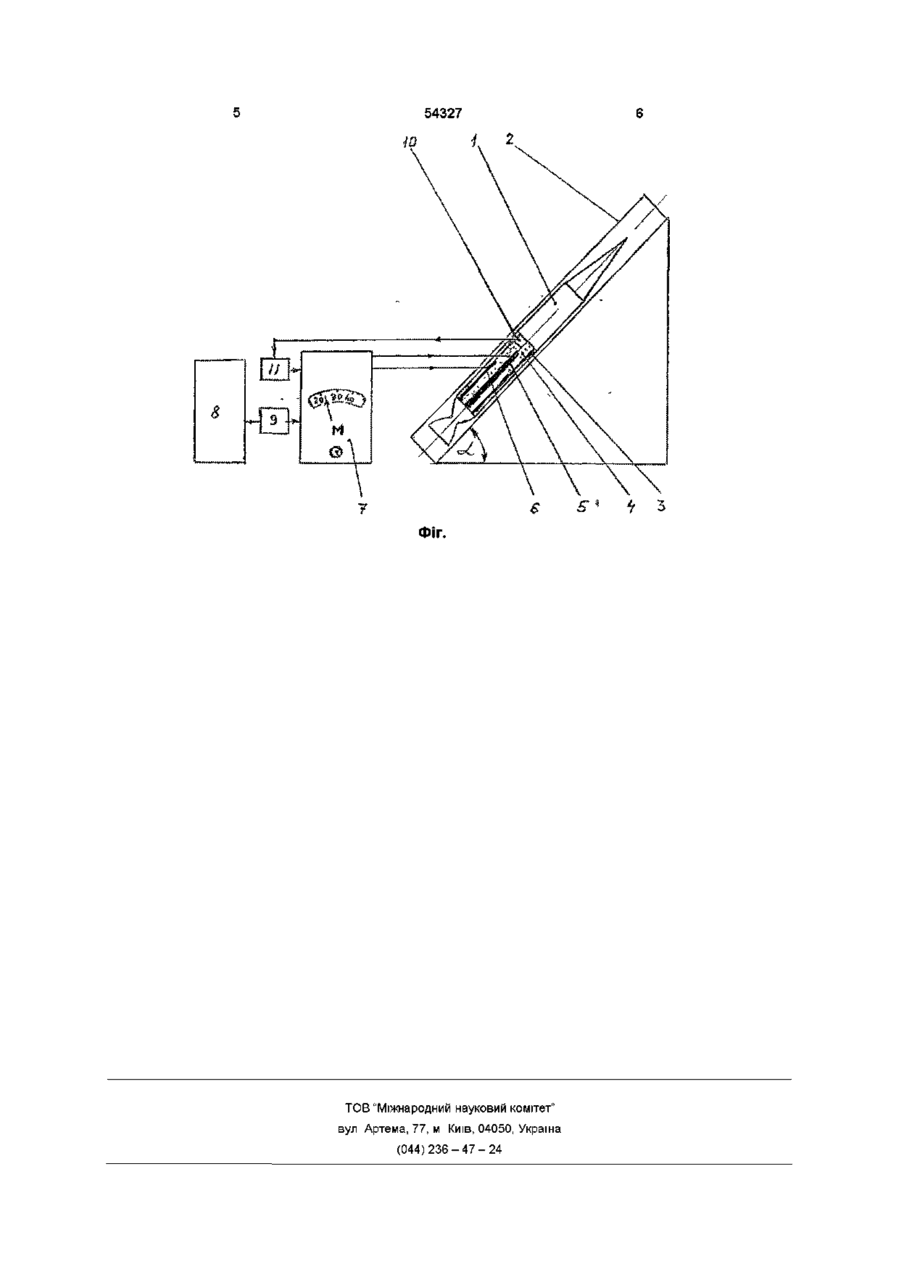

1 Пристрій для пуску снаряда, що містить ультразвуковий генератор з випромінювачем, жорстко з'єднаним із паливним зарядом, який відрізняється тим, що між генератором і випромінювачем введено реле часу, проградуйоване в одиницях дальності стрільби 2 Пристрій за п І, який відрізняється тим, що вхід реле часу через інвертор з'єднано із вимірювачем початкової температури паливного заряду Винахід відноситься до ракетноартилерійського озброєння, зокрема до пускових установок для реактивних снарядів з енергетичним накачуванням паливного заряду Відома автоматизована система управління наведенням і вогнем бойової машини реактивної системи залпового вогню (РСЗВ) [1] Така система безперервно визначає розузгодження заданих кутів наведення із зонними кутами наведення, а приводи наведення по цим розузгодженням здійснюють наведення пакету направляючих Відома система має складний багатодетальний привод наведення пакету направляючих, зокрема по дальності стрільби (дальність стрільби задається ВІДПОВІДНИМ кутом кидання) Швидкодія зазначеного привода недостатня, тому що доводиться переміщати масивні деталі Відомий також ракетний двигун з акустичним накачуванням паливного заряду [2] Величину тяги двигуна можна змінювати, змінюючи рівень енергетичного накачування, і таким чином встановлювати певну дальність стрільби Такий двигун складний за конструкцією, бо потребує спеціального ультразвукового випромінювача Швидкодія ЦЬОГО механічного пристрою недостатня Проведений аналіз тенденцій розвитку техніки показав, що найбільш близьким до пропонованого пристрою для пуска снаряда є ракетний двигун [3], який Містить камеру згоряння з корпусом, жорстко скріпленим із зарядом твердого палива, а принаймні частина корпусу виконана з магнітострикційно го матеріалу і розташована усередині котушки високочастотного струму без механічного контакта з котушкою Отримувати певну дальність стрільби снарядами можна, змінюючи тягу стартового режиму такого двигуна за допомогою напруги в котушці збудження Але пристрій для пуска снаряда з таким двигуном складний, бо потребує для встановлення дальності стрільби змінного режиму роботи ультразвукового генератора, що живить котушку На визначення потрібної енергії високочастотного накачування витрачається багато часу, тому швидкодія пристрою встановлення дальності стрільби недостатня, В основу винаходу поставлено задачу створити пристрій для пуска снаряда, у якому дальність стрільби встановлюється завдяки дозуванню тривалості акустичного накачування паливного заряду при сталій інтенсивності ультразвука, що спрощує конструкцію привода наводки та підвищує його швидкодію Технічний результат, якого можна досягти при здійсненні винаходу, полягає в спрощенні привода наводки снаряда па дальності стрільби за рахунок перехода від зонного режима роботи ультразвукового генератора до постійного режиму Окрім цього, підвищується швидкодія приводу наводки завдяки зменшенню витрат часу на встановлення дози енергії накачування для отримання потрібної дальності стрільби В результаті тривалість підготовки до відкриття вогню скорочується у декілька разів со Ю 54327 Поставлена задача вирішується за допомогою того, що в пристрій для запуска снаряда, який містить ультразвуковий генератор з випромінювачем, жорстко з'єднаним із паливним зарядом, між генератором і випромінювачем уведено реле часу, проградуйоване в одиницях дальності стрільби Реле часу в данному винаході задає тривалість знаходження паливного заряду в ультразвуковому полі певної інтенсивності, тобто енергію накачування (а отож дальність стрільби) Це дозволяє уникнути застосування спеціального дозатора енергії ультразвука, що спрощує конструкцію привода наводки снаряда по дальності стрільби, і підвищити швидкодію зазначеного привода зменшенням витрат часу на дозування енергії акустичного накачування паливного заряду В конкретних формах виконання пристрою для пуска снаряда вад роле часу через Інвертор може бути з'єднаний з вимірювачем початкової температури паливного заряду Це дає змогу компенсувати зменшення швидкості горіння при низьких початкових температурах заряду твердого палива певною дозою високочастотного накачування (яке призводить до підвищення швидкості горіння), і таким чином спростити предстартове регулювання ракетного двигуна твердого палива та скоротити тривалість цієї операції На фіг подано загальний вид запропонованого пристрою Пристрій призначений для пуска снаряда 1, який установлено в трубчастій направляючій 2 під кутом а до горизонту Снаряд оснащено двигуном, який має корпус 3 із склопластики та заряд твердого палива 4 з домішкою п'єзоелектричного матеріалу Для управління стартовим режимом роботи двигуна у його склад введені електроди 5,6, з'єднані з виходом реле часу 7, яке запускається ультразвуковим генератором 8 за допомогою вимикача 9 Електрод 5 виконано у вигляді центрального стержня, а електрод 6 -у вигляді коаксіальної з ним циліндричної оболонки Електроди 5,6 жорстко з'єднані із зарядом твердого палива Двигун мав вимірювач 10 початкової температури паливного заряду, з'єднаний через інвертор 11 з управляючим входом реле часу, реле часу 7 проградуйоване в одиницях дальності стрільби Це реле управляється оператором або від автоматизованої системи управління Вимірювач Ю т а електроди 5,6 пристиковані до пускового обладнання через електричний з'єднувач відривного типу (не показано) Пристрій для пуску снаряда працює так Ультразвуковий генератор 8 функціонує в постійному режимі з певною інтенсивністю За допомогою реле часу 7 встановлюють необхідну дальність стрільби, задаючи тривалість енергетичного накачування Одночасно на управляючий вхід реле часу 7 від вимірювача 10 через інвертор 11 надходять поправки на початкову температуру паливного заряду, в реле часу ці поправки підсумовуються з установкою стрільби, що задана оператором Можлива також робота пристрою в автоматичному режимі, коли на управляючий вад реле часу 7 безперервно надходять розузгодження заданих кутів наведення з поточними кутами орієнтації направляючої 2 Для пуска снаряда за допомогою вимикача 9 подають електричну напругу від ультразвукового генератора 8 на запуск реле часу 7 3 реле часу 7 на електроди 5,6 подається високочастотна напруга, між електродами виникає електричний розряд, який запалює тверде паливо 4 Одночасно в паливному заряді 4 внаслідок п'єзоефекта виникають акустичні коливання впродовж встановленого на реле 7 терміну, що відповідає потрібній дозі енергії накачування У даному випадку тривалість ультразвукового накачування регулюється в межах між додачею струму на електрозапалювач та сходом ракети 1 з направляючої 2 Під ВПЛИВОМ СИЛИ ТЯГИ двигуна снаряд 1 схо дить з направляючої 2 і летить до ЦІЛІ на відстань, яка залежить від початкової енергії палива та енергії акустичного накачування При польоті снаряда в залежності від енергетичної спроможності паливного заряду може бути два варіанта перший - до повного вигоряння палива, другий -до припинення горіння із залишком частини палива незгорівшою В данному винаході дозування енергії накачування тривалістю дм ультразвука постійної інтенсивності спрощує конструкцію привода наводки снаряда по дальності стрільби та підвищує швидкодію зазначеного привода В результаті створено пристрій для пуска снаряда З енергетичним запасом, що швидко регулюється при старті Двигун снаряда вимикається у потрібний момент часу самостійно, коли процес горіння твердого палива закінчується Застосування запропонованого рішення в РСЗВ дозволяє вести стрільбу снарядами із пакета направляючих як по одній, так і по декількох цілях одночасно (шляхом індивідуальної установки потрібних дальностей стрільби кожного снаряда) При цьому тривалість підготовки залпу значно скорочується Література 1 Патент Російської Федерації № 2167380, кл F41 G3/22, 1999 2 Присняков В Ф Динамика ракетных двигателей твердого топлива, - М Машиностроение 1984, с 38, Рис 1 24 Регулирование РДТТ при помощи акустических колебаний 3 Заявка України №2001117818, кл Р 02 К 9/08, 2001. Фіг. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
