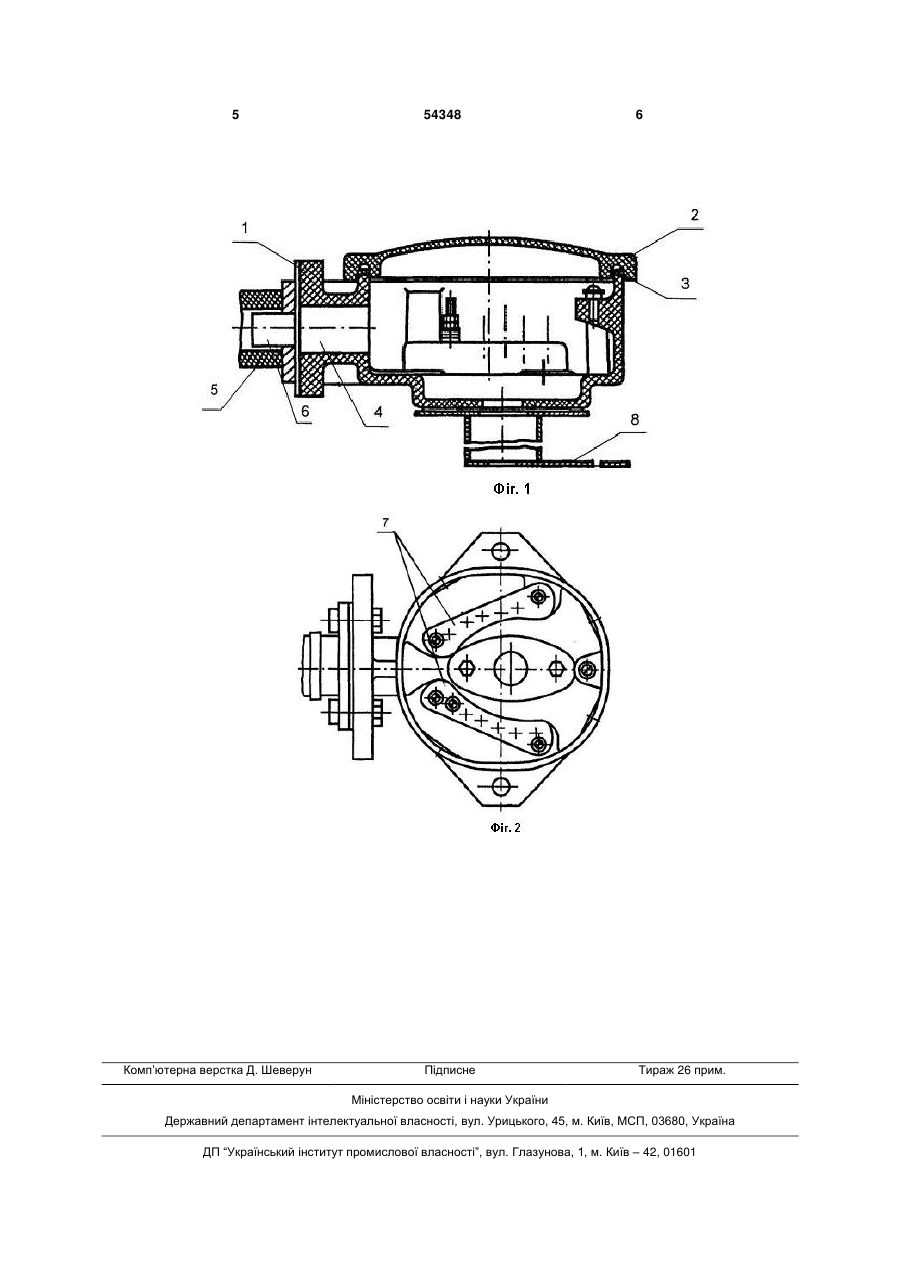

Кабельна муфта

1. Кабельна муфта, що містить корпус, встановлену на ньому кришку та розміщене між ними ущільнення, пристрій для запирання, при цьому корпус має отвори для введення кабелю, пропущеного через захисну трубу із фланцем, закріпле 3 пус і кришка кабельної муфти в процесі тривалої експлуатації можуть бути піддані корозії аж до часткового руйнування. Крім того, в результаті значного перепаду температури навколишнього середовища всередині кабельної муфти може утворитися волога у вигляді конденсату, що негативно позначиться на якості з'єднань електричних жил, що приводить до необхідності використання засобів вологозахисту й додаткових пристосувань для захисту від вологи вузлів з'єднання кабелю. Відомий пристрій, а саме корпус і кришка, можуть бути об'єктом розкрадання, оскільки виконані з металу, що може привести до порушення роботи залізничної системи. В основу технічного рішення поставлена задача удосконалення кабельної муфти, в якій заявлена сукупність елементів пристрою, новий матеріал, з якого виконані конструктивні елементи пристрою, дозволяють поліпшити експлуатаційні властивості і, за рахунок цього, забезпечується підвищення надійності заявленого пристрою, зручність його виготовлення та експлуатації. Поставлена задача вирішується тим, що у відомій кабельній муфті, яка містить корпус, встановлену на ньому кришку і розміщене між ними ущільнення, пристрій для запирання, при цьому корпус має отвори для введення кабеля, пропущеного через захисну трубу із фланцем, закріпленим на корпусі, новим відповідно до технічного рішення є те, що кришка й корпус кабельної муфти виконані з отвердженої поліефірної смоли з армуючим матеріалом. Новим є також те, що кабельна муфта споряджена фундаментними стійками. Новим є також те, що кабельна муфта споряджена клемними колодками, розміщеними всередині корпуса. Новим є також те, що клемні колодки виконані з отвердженої поліефірної смоли. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак пристрою і технічним результатом, що досягається, полягає в тому, що заявлена сукупність ознак, а саме: - виконання корпуса і кришки з отвердженої поліефірної смоли з армуючим матеріалом; - спорядження кабельної муфти фундаментними стійками; - спорядження кабельної муфти клемними колодками, розміщеними всередині корпуса; - виконання клемних колодок з отвердженої поліефірної смоли; в сукупності з відомими ознаками забезпечує такі експлуатаційні властивості як удароміцність, стійкість, твердість, теплостійкість і, отже, надійність всього пристрою, що заявляється, а також зручність його виготовлення і експлуатації. Це пояснюється наступним. Виконання корпуса й кришки кабельної муфти, що заявляється, з отвердженої поліефірної смоли з армуючим матеріалом, дозволяє поліпшити експлуатаційні властивості кабельної муфти: підвищити удароміцність, стійкість, твердість, теплостійкість і, отже, надійність всього пристрою. В процесі тривалої експлуатації корпус і кришка заявленої кабельної муфти зберігають первісну фор 54348 4 му, не піддаючись руйнуванню, мають довгострокову стійкість. При цьому виключається утворення конденсату всередині корпуса, що також забезпечує надійність роботи пристрою. Надійність пристрою, що заявляється, забезпечується також за рахунок того, що корпус кабельної муфти виконаний з матеріалу, що є ізолятором, і у випадку контакту кабеля та корпуса виключається замикання. Виготовлення корпуса і кришки кабельної муфти з отвердженої поліефірної смоли з армуючим матеріалом дозволяє знизити витрати на виробництво муфти, при цьому виникає можливість створення безшовних гладких виробів будь-якої конфігурації. Корпус і кришка кабельної муфти, що заявляється, мають незначну вагу, що полегшує їх транспортування, створює зручності при установці та монтажі кабельної муфти в місці її експлуатації. Крім того, при експлуатації кабельної муфти, що заявляється, виключаються акти вандалізму, пов'язані з викраденням виробів з металу. Сутність корисної моделі підтверджується кресленням, де на фіг. 1 схематично зображена кабельна муфта, на фіг. 2 - вид зверху зі знятою кришкою. Кабельна муфта, що заявляється, містить корпус 1, кришку 2, розміщене між ними ущільнення 3, отвори 4, виконані в корпусі 1 для введення кабелю, захисну трубу 5, фланець 6, колодки 7 клемні, стійки 8. Пристрій працює таким чином. Корпус 1 кабельної муфти встановлюють в місці експлуатації, при необхідності на стійках 8. Кабель заводять через захисну трубу 5 із фланцем 6, розміщену в отворі 4 всередину корпуса 1. У корпусі 1 розташовані клемні колодки 7 для приєднання жил кабелів. Якщо в отворі 4 відсутній кабель, то його закривають заглушкою (на фіг. не показана). Потім на корпусі 1 через ущільнення 3 розміщують кришку 2 і фіксують її болтами. В якості матеріалу для виготовлення корпуса й кришки кабельної муфти, що заявляється, можуть бути використані поліефірні смоли, наприклад, Polylite 440-M888 або CHROMOPLAST GP2000 з волоконним наповнювачем марки, наприклад ОС М 705-450-125 або ЇМ-1002/450/125. Колодки клемні можуть бути виготовлені з поліефірної смоли, наприклад, Polylite 440-M888 або CHROMOPLAST GP2000. Форма корпуса кабельної муфти, що заявляється, може бути будь-якою (прямокутною, овальною і т.і.), що дозволить легше орієнтувати кабельну муфту в місці її експлуатації відносно кабелів. Промислова придатність корисної моделі, що заявляється, підтверджується можливістю виготовлення кабельної муфти з відомих матеріалів на відомому устаткуванні. Таким чином, кабельна муфта, що заявляється, надійна, зручна у виготовленні й експлуатації, що дозволить їй знайти широкий попит в устаткуванні залізничних колій і підвищити збереження устаткування, а також ефективність його експлуатації. 5 Комп’ютерна верстка Д. Шеверун 54348 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
