Схемний пристрій, зокрема для вмонтування в чіп-картку

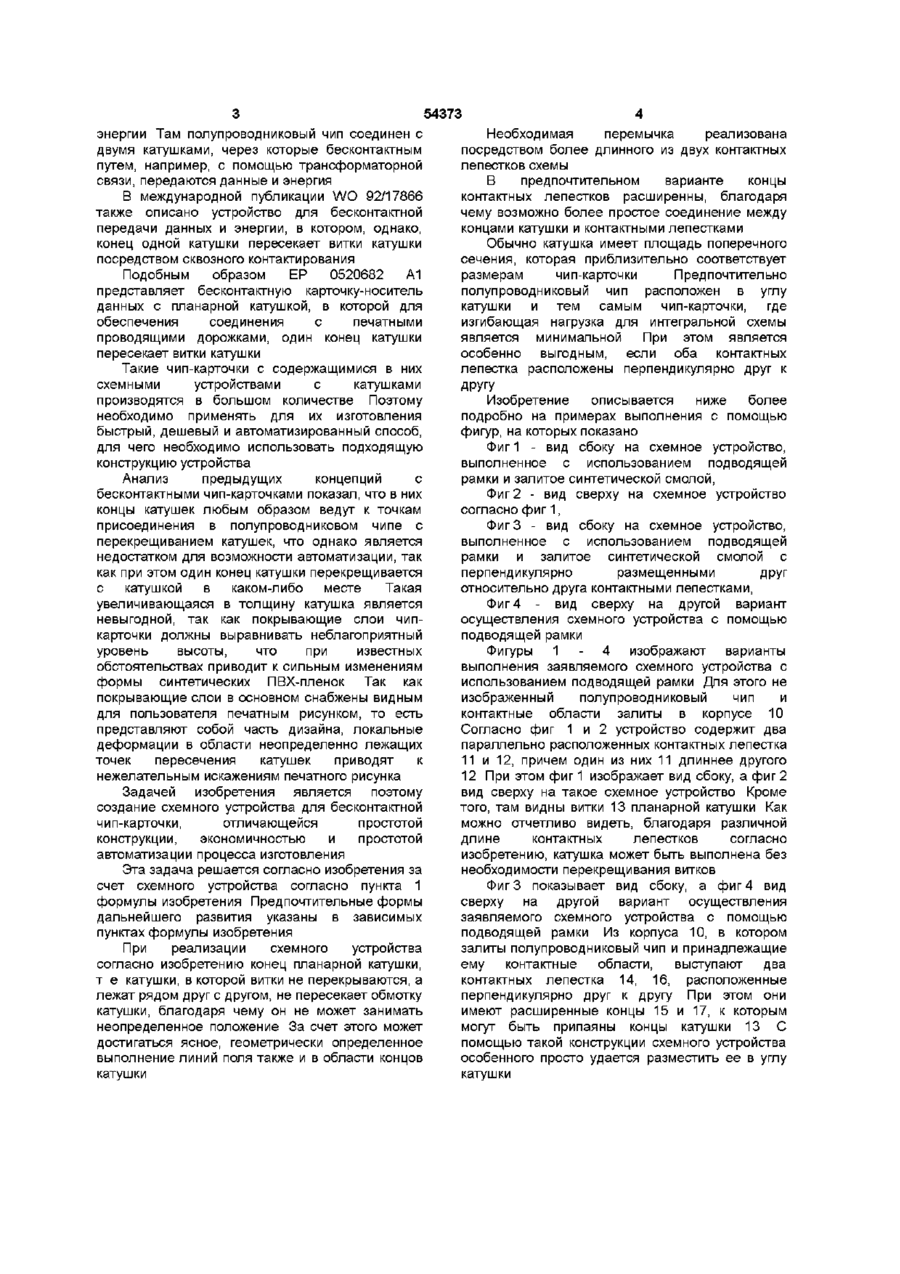

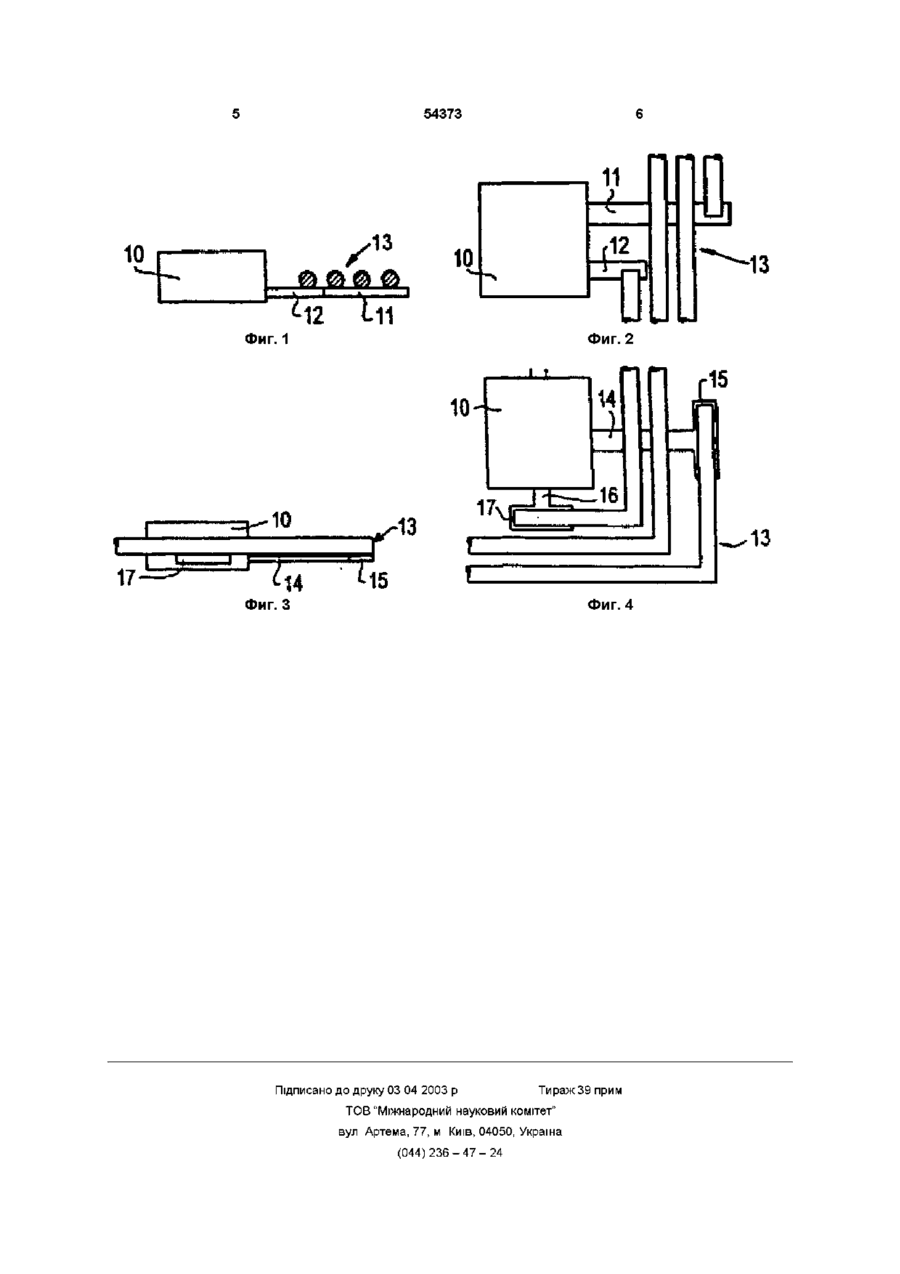

1 Схемное устройство, в частности для вмонтирования в чип-карту, содержащее имеющий по меньшей мере два контактных лепестка и образующий подводящую рамку несущий элемент, на котором размещен полупроводниковый чип, электрически соединенный с изолированными друг от друга контактными лепестками подводящей рамки, отличающееся тем, что по меньшей мере два из контактных лепестков соединены с полупроводниковым чипом и с двумя концами катушки, причем оба эти контактных лепестка имеют различную длину, благодаря чему ни один из концов катушки не пересекает обмотку катушки 2 Схемное устройство по п 1, отличающееся тем, что контактные лепестки выполнены таким образом, что их концы расширены на конечном отрезке 3 Схемное устройство по одному из пунктов 1 или 2, отличающееся тем, что полупроводниковый чип и элементы соединения чипа с контактными лепестками залиты защитной синтетической массой 4 Схемное устройство по одному из пунктов 1-3, отличающееся тем, что катушка имеет в основном прямоугольную форму 5 Схемное устройство по п 4, отличающееся тем, что полупроводниковый чип размещен в углу катушки 6 Схемное устройство по одному из пунктов 1-5, отличающееся тем, что по меньшей мере два контактных лепестка размещены параллельно друг другу 7 Схемное устройство по одному из пунктов 1-5, отличающееся тем, что по меньшей мере два контактных лепестка размещены перпендикулярно друг другу 8 Схемное устройство по одному из пунктов 1-5, отличающееся тем, что по меньшей мере два контактных лепестка размещены на противолежащих сторонах полупроводникового чипа Изобретение относится к схемному устройству, содержащему имеющий по меньшей мере два контактных лепестка и образующий подводящую рамку несущий элемент, на котором размещен полупроводниковый чип, соединенный электрически с изолированными друг от друга контактными лепестками подводящей рамки Такое схемное устройство показано в ЕР 0254 640 В1 Там в металлической поверхности проштампованы выемки, определяющие контактные области, соединенные между собой только рамкой и называемые подводящей рамкой На средней контактной области размещен полупроводниковый чип, который с помощью проволочных выводов электрически соединен с другими контактными областями Устройство залито синтетической смолой таким образом, что обращенные наружу части контактных поверхностей остаются свободными в виде контактных лепестков и путем удаления удерживающей рамки изолируются друг от друга и могут служить для контактирования полупроводникового чипа В известном устройстве необходимая для питания полупроводникового чипа энергия, а также поток данных от и к полупроводниковому чипу передаются через контактные лепестки посредством механических контактов Из DE 41 15 065 С2 известно, например, устройство для бесконтактной передачи данных и О го го ю 54373 энергии Там полупроводниковый чип соединен с двумя катушками, через которые бесконтактным путем, например, с помощью трансформаторной связи, передаются данные и энергия В международной публикации WO 92/17866 также описано устройство для бесконтактной передачи данных и энергии, в котором, однако, конец одной катушки пересекает витки катушки посредством сквозного контактирования Подобным образом ЕР 0520682 А1 представляет бесконтактную карточку-носитель данных с планарной катушкой, в которой для обеспечения соединения с печатными проводящими дорожками, один конец катушки пересекает витки катушки Такие чип-карточки с содержащимися в них схемными устройствами с катушками производятся в большом количестве Поэтому необходимо применять для их изготовления быстрый, дешевый и автоматизированный способ, для чего необходимо использовать подходящую конструкцию устройства Анализ предыдущих концепций с бесконтактными чип-карточками показал, что в них концы катушек любым образом ведут к точкам присоединения в полупроводниковом чипе с перекрещиванием катушек, что однако является недостатком для возможности автоматизации, так как при этом один конец катушки перекрещивается с катушкой в каком-либо месте Такая увеличивающаяся в толщину катушка является невыгодной, так как покрывающие слои чипкарточки должны выравнивать неблагоприятный уровень высоты, что при известных обстоятельствах приводит к сильным изменениям формы синтетических ПВХ-пленок Так как покрывающие слои в основном снабжены видным для пользователя печатным рисунком, то есть представляют собой часть дизайна, локальные деформации в области неопределенно лежащих точек пересечения катушек приводят к нежелательным искажениям печатного рисунка Задачей изобретения является поэтому создание схемного устройства для бесконтактной чип-карточки, отличающейся простотой конструкции, экономичностью и простотой автоматизации процесса изготовления Эта задача решается согласно изобретения за счет схемного устройства согласно пункта 1 формулы изобретения Предпочтительные формы дальнейшего развития указаны в зависимых пунктах формулы изобретения При реализации схемного устройства согласно изобретению конец планарной катушки, т е катушки, в которой витки не перекрываются, а лежат рядом друг с другом, не пересекает обмотку катушки, благодаря чему он не может занимать неопределенное положение За счет этого может достигаться ясное, геометрически определенное выполнение линий поля также и в области концов катушки Необходимая перемычка реализована посредством более длинного из двух контактных лепестков схемы В предпочтительном варианте концы контактных лепестков расширенны, благодаря чему возможно более простое соединение между концами катушки и контактными лепестками Обычно катушка имеет площадь поперечного сечения, которая приблизительно соответствует размерам чип-карточки Предпочтительно полупроводниковый чип расположен в углу катушки и тем самым чип-карточки, где изгибающая нагрузка для интегральной схемы является минимальной При этом является особенно выгодным, если оба контактных лепестка расположены перпендикулярно друг к ДРУГУ Изобретение описывается ниже более подробно на примерах выполнения с помощью фигур, на которых показано Фиг 1 - вид сбоку на схемное устройство, выполненное с использованием подводящей рамки и залитое синтетической смолой, Фиг 2 - вид сверху на схемное устройство согласно фиг 1, Фиг 3 - вид сбоку на схемное устройство, выполненное с использованием подводящей рамки и залитое синтетической смолой с перпендикулярно размещенными друг относительно друга контактными лепестками, Фиг 4 - вид сверху на другой вариант осуществления схемного устройства с помощью подводящей рамки Фигуры 1 - 4 изображают варианты выполнения заявляемого схемного устройства с использованием подводящей рамки Для этого не изображенный полупроводниковый чип и контактные области залиты в корпусе 10 Согласно фиг 1 и 2 устройство содержит два параллельно расположенных контактных лепестка 11 и 12, причем один из них 11 длиннее другого 12 При этом фиг 1 изображает вид сбоку, а фиг 2 вид сверху на такое схемное устройство Кроме того, там видны витки 13 планарной катушки Как можно отчетливо видеть, благодаря различной длине контактных лепестков согласно изобретению, катушка может быть выполнена без необходимости перекрещивания витков Фиг 3 показывает вид сбоку, а фиг 4 вид сверху на другой вариант осуществления заявляемого схемного устройства с помощью подводящей рамки Из корпуса 10, в котором залиты полупроводниковый чип и принадлежащие ему контактные области, выступают два контактных лепестка 14, 16, расположенные перпендикулярно друг к другу При этом они имеют расширенные концы 15 и 17, к которым могут быть припаяны концы катушки 13 С помощью такой конструкции схемного устройства особенного просто удается разместить ее в углу катушки 54373 11 1 2 10 Фиг. 1 42 Пі Фиг. 2 15 10 17 1 4 13 13 15 Фиг. 3 Фиг. 4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
