Різальний інструмент
Номер патенту: 54432
Опубліковано: 17.03.2003
Автори: Матюха Петро Григорович, Гриньов Юрій Олександрович, Федченко Олександр Григорович
Формула / Реферат
Різальний інструмент, до складу якого входять корпус з гніздом, вставна опорна пластинка, різальна пластина з отвором, яка встановлена шляхом підтискання до опорної площини на вставній опорній пластинці, елемент для закріплення, який відрізняється тим, що вставна опорна пластинка розміщена в гнізді за допомогою втулки зі східчастою зовнішньою поверхнею, східець меншого діаметра якої має можливість контакту з поверхнею отвору в гнізді корпуса, а східець більшого діаметра - з поверхнею отвору в опорній пластинці, внутрішня поверхня втулки має конічну ділянку, виконану з можливістю взаємодії з відповідною ділянкою хитного штифта, верхня частина якого встановлена з можливістю взаємодії з отвором в різальній пластині, бокова поверхня якої має можливість підтискуватися до базової поверхні вставної опорної пластинки, при цьому вставна опорна пластинка має клинову ділянку і встановлена з можливістю контакту поверхонь вказаної ділянки з відповідними поверхнями, виконаними у корпусі, при цьому кут між опорною площиною і похилою поверхнею вставної опорної пластинки не перевищує 90°, крім того, східчастий отвір у вставній опорній пластинці виконано овальним.
Текст

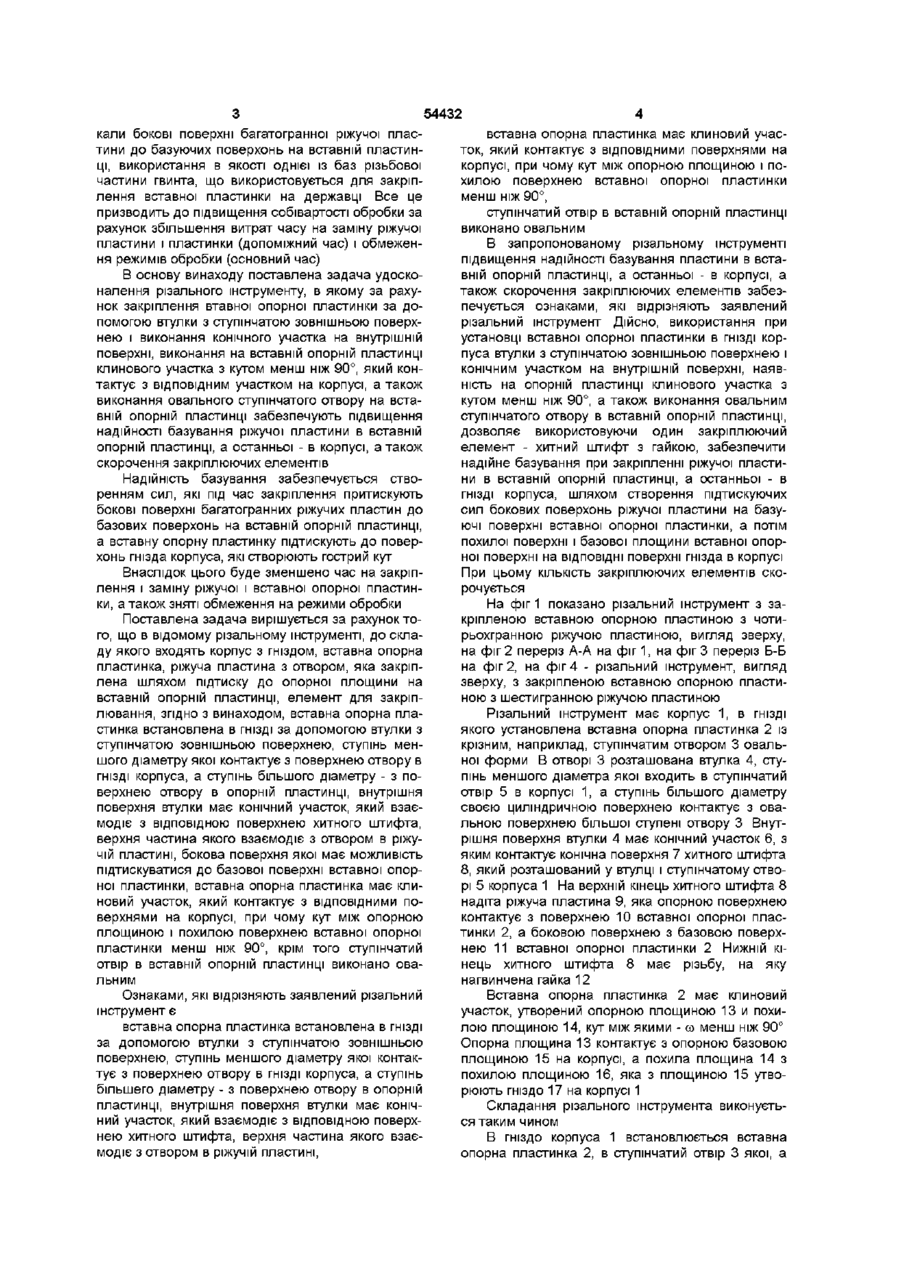

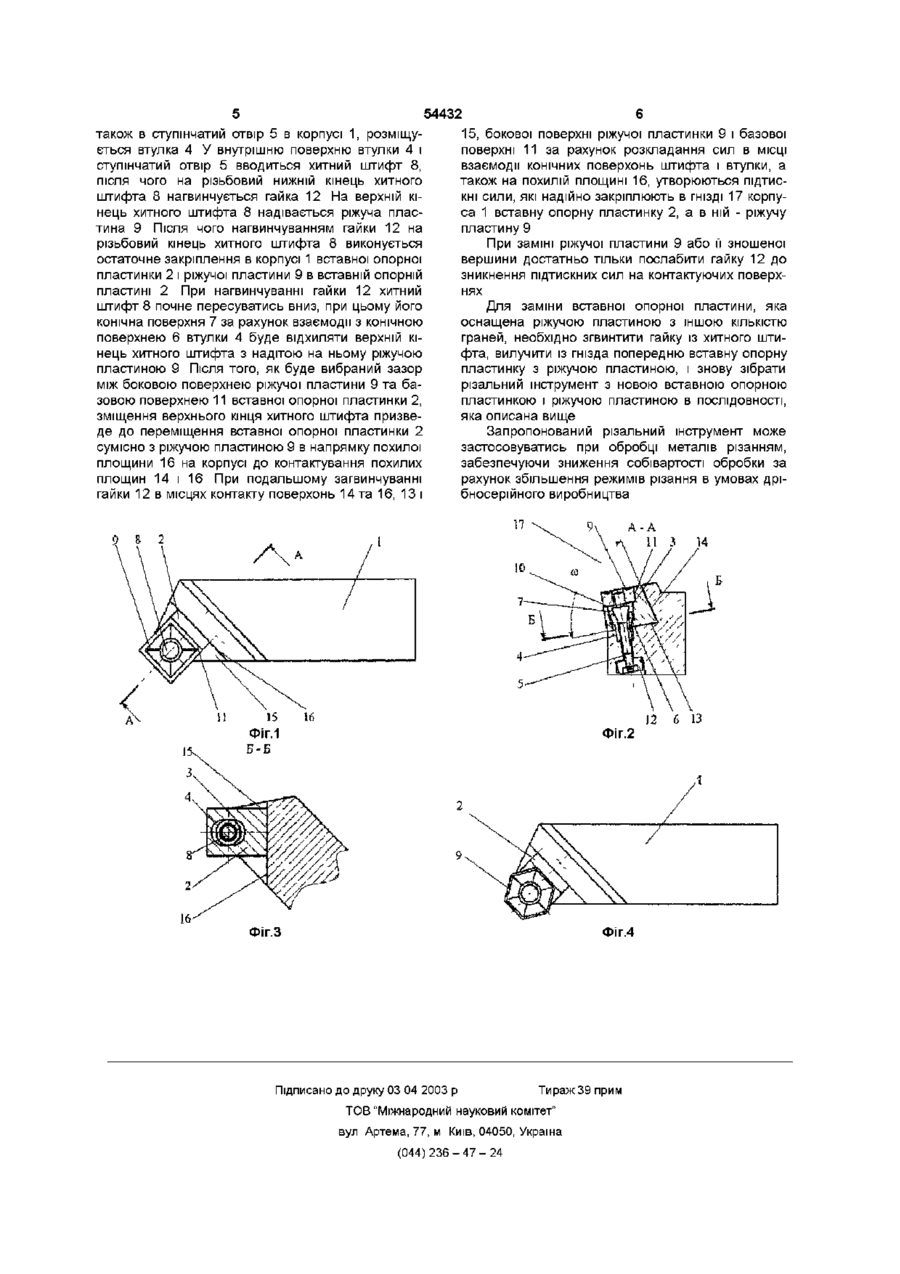

Різальний інструмент, до складу якого входять корпус з гніздом, вставна опорна пластинка, різальна пластина з отвором, яка встановлена шляхом підтискання до опорної площини на вставній опорній пластинці, елемент для закріплення, який відрізняється тим, що вставна опорна пластинка розміщена в ГНІЗДІ за допомогою втулки зі східчас тою зовнішньою поверхнею, східець меншого діаметра якої має можливість контакту з поверхнею отвору в ГНІЗДІ корпуса, а східець більшого діаметра - з поверхнею отвору в опорній пластинці, внутрішня поверхня втулки має конічну ділянку, виконану з можливістю взаємодії з ВІДПОВІДНОЮ ДІЛЯНКОЮ хитного штифта, верхня частина якого встановлена з можливістю взаємодії з отвором в різальній пластині, бокова поверхня якої має можливість підтискуватися до базової поверхні вставної опорної пластинки, при цьому вставна опорна пластинка має клинову ділянку і встановлена з можливістю контакту поверхонь вказаної ділянки з ВІДПОВІДНИМИ поверхнями, виконаними у корпусі, при цьому кут між опорною площиною і похилою поверхнею вставної опорної пластинки не перевищує 90°, крім того, східчастий отвір у вставній опорній пластинці виконано овальним О Винахід відноситься до галузі металообробки, а саме до різального інструменту, який оснащено багатогранними ріжучими пластинами Відомий різальний інструмент [А с 787141 (СССР) В23В27/16 Режущий инструмент Опубл Бюл №46, 1980г], до складу якого входять корпус, ріжуча і опорна пластини з отворами, хитний гвинт з конічним участком і різьбовою частиною розташований ексцентрично відносно ВІСІ отвору і сполучений з зазором із різьбовою частиною отвору в корпусі В отворі корпусу установлена циліндрична втулка, на який розташована своїм отвором опорна пластина, при чому участок цього отвору від ріжучої пластини виконаний конічним і його поверхня контактує з конічним участком хитного гвинта Недоліком конструкції є неспроможність зміни кутів в плані при використанні однієї й тієї ж державки, тому що конструкція різця дозволяє закріплювати багатогранну ріжучу пластину тільки з пев гатокутовими вставними пластинками [Инструмент с взаимозаменяемыми многоугольными вставними пластинками Заявка Японии №58 - 30085 Опубл 83 06 27 №2 - 753], до складу якого входять корпус з гніздом, ріжуча пластина з отвором, яка розташована на вставній опорній пластинці, що має базуючи поверхні під бокові грані ріжучої пластини, гвинт для закріплення ріжучої пластини, гвинт для закріплення вставної пластинки, штифт для орієнтування вставної пластинки, гвинт для допоміжного закріплення вставної пластинки утворенням тиску на поверхню циліндричного сектора вставної пластинки Перевагою конструкції є те, що замінюючи вставні пластинки з ріжучими пластинами з іншим числом граней, з використанням однієї державки будемо мати різці з різною геометрією в плані Це буде сприяти зниженню собівартості обробки за рахунок зменшення витрат на інструмент ною Недоліком конструкції є невисока надійність закріплення ріжучої пластини і вставної пластинки за рахунок великої КІЛЬКОСТІ закріплюючих елементів, відсутності надійного базування ріжучої пластини, тому що гвинт не створює сил, які б притис КІЛЬКІСТЮ граней Це призводить до підвищення собівартості обробки в умовах дрібносерійного виробництва, тому що потрібно мати різці, які рідко використовуються Відомий інструмент з взаємозамінюваними ба со ю 54432 кали бокові поверхні багатогранної ріжучої пластини до базуючих поверхонь на вставній пластинці, використання в якості однієї із баз різьбової частини гвинта, що використовується для закріплення вставної пластинки на державці Все це призводить до підвищення собівартості обробки за рахунок збільшення витрат часу на заміну ріжучої пластини і пластинки (допоміжний час) і обмеження режимів обробки (основний час) В основу винаходу поставлена задача удосконалення різального інструменту, в якому за рахунок закріплення втавної опорної пластинки за допомогою втулки з ступінчатою зовнішньою поверхнею і виконання конічного участка на внутрішній поверхні, виконання на вставній опорній пластинці клинового участка з кутом менш ніж 90°, який контактує з ВІДПОВІДНИМ участком на корпусі, а також виконання овального ступінчатого отвору на вставній опорній пластинці забезпечують підвищення надійності базування ріжучої пластини в вставній опорній пластинці, а останньої - в корпусі, а також скорочення закріплюючих елементів Надійність базування забезпечується створенням сил, які під час закріплення притискують бокові поверхні багатогранних ріжучих пластин до базових поверхонь на вставній опорній пластинці, а вставну опорну пластинку підтискують до поверхонь гнізда корпуса, які створюють гострий кут Внаслідок цього буде зменшено час на закріплення і заміну ріжучої і вставної опорної пластинки, а також зняті обмеження на режими обробки Поставлена задача вирішується за рахунок того, що в відомому різальному інструменті, до складу якого входять корпус з гніздом, вставна опорна пластинка, ріжуча пластина з отвором, яка закріплена шляхом підтиску до опорної площини на вставній опорній пластинці, елемент для закріплювання, згідно з винаходом, вставна опорна пластинка встановлена в ГНІЗДІ за допомогою втулки з ступінчатою зовнішньою поверхнею, ступінь меншого діаметру якої контактує з поверхнею отвору в ГНІЗДІ корпуса, а ступінь більшого діаметру - з поверхнею отвору в опорній пластинці, внутрішня поверхня втулки має конічний участок, який взаємодіє з ВІДПОВІДНОЮ поверхнею хитного штифта, верхня частина якого взаємодіє з отвором в ріжучій пластині, бокова поверхня якої має можливість підтискуватися до базової поверхні вставної опорної пластинки, вставна опорна пластинка має клиновий участок, який контактує з ВІДПОВІДНИМИ поверхнями на корпусі, при чому кут між опорною площиною і похилою поверхнею вставної опорної пластинки менш ніж 90°, крім того ступінчатий отвір в вставній опорній пластинці виконано овальним Ознаками, які відрізняють заявлений різальний інструмент є вставна опорна пластинка встановлена в ГНІЗДІ за допомогою втулки з ступінчатою зовнішньою поверхнею, ступінь меншого діаметру якої контактує з поверхнею отвору в ГНІЗДІ корпуса, а ступінь більшего діаметру - з поверхнею отвору в опорній пластинці, внутрішня поверхня втулки має конічний участок, який взаємодіє з ВІДПОВІДНОЮ поверхнею хитного штифта, верхня частина якого взаємодіє з отвором в ріжучій пластині, вставна опорна пластинка має клиновий участок, який контактує з ВІДПОВІДНИМИ поверхнями на корпусі, при чому кут між опорною площиною і похилою поверхнею вставної опорної пластинки менш ніж 90°, ступінчатий отвір в вставній опорній пластинці виконано овальним В запропонованому різальному інструменті підвищення надійності базування пластини в вставній опорній пластинці, а останньої - в корпусі, а також скорочення закріплюючих елементів забезпечується ознаками, які відрізняють заявлений різальний інструмент Дійсно, використання при установці вставної опорної пластинки в ГНІЗДІ корпуса втулки з ступінчатою зовнішньою поверхнею і конічним участком на внутрішній поверхні, наявність на опорній пластинці клинового участка з кутом менш ніж 90°, а також виконання овальним ступінчатого отвору в вставній опорній пластинці, дозволяє використовуючи один закріплюючий елемент - хитний штифт з гайкою, забезпечити надійне базування при закріпленні ріжучої пластини в вставній опорній пластинці, а останньої - в ГНІЗДІ корпуса, шляхом створення підтискуючих сил бокових поверхонь ріжучої пластини на базуючі поверхні вставної опорної пластинки, а потім похилої поверхні і базової площини вставної опорної поверхні на ВІДПОВІДНІ поверхні гнізда в корпусі При цьому КІЛЬКІСТЬ закріплюючих елементів скорочується На фіг 1 показано різальний інструмент з закріпленою вставною опорною пластиною з чотирьохгранною ріжучою пластиною, вигляд зверху, на фіг 2 переріз А-А на фіг 1, на фіг 3 переріз Б-Б на фіг 2, на фіг 4 - різальний інструмент, вигляд зверху, з закріпленою вставною опорною пластиною з шестигранною ріжучою пластиною Різальний інструмент має корпус 1, в ГНІЗДІ якого установлена вставна опорна пластинка 2 із крізним, наприклад, ступінчатим отвором 3 овальної форми В отворі 3 розташована втулка 4, ступінь меншого діаметра якої входить в ступінчатий отвір 5 в корпусі 1, а ступінь більшого діаметру своєю циліндричною поверхнею контактує з овальною поверхнею більшої ступені отвору 3 Внутрішня поверхня втулки 4 має конічний участок 6, з яким контактує конічна поверхня 7 хитного штифта 8, який розташований у втулці і ступінчатому отворі 5 корпуса 1 На верхній кінець хитного штифта 8 надіта ріжуча пластина 9, яка опорною поверхнею контактує з поверхнею 10 вставної опорної пластинки 2, а боковою поверхнею з базовою поверхнею 11 вставної опорної пластинки 2 Нижній кінець хитного штифта 8 має різьбу, на яку нагвинчена гайка 12 Вставна опорна пластинка 2 має клиновий участок, утворений опорною площиною 13 и похилою площиною 14, кут між якими - со менш ніж 90° Опорна площина 13 контактує з опорною базовою площиною 15 на корпусі, а похила площина 14 з похилою площиною 16, яка з площиною 15 утворюють гніздо 17 на корпусі 1 Складання різального інструмента виконується таким чином В гніздо корпуса 1 встановлюється вставна опорна пластинка 2, в ступінчатий отвір 3 якої, а 54432 також в ступінчатий отвір 5 в корпусі 1, розміщується втулка 4 У внутрішню поверхню втулки 4 і ступінчатий отвір 5 вводиться хитний штифт 8, після чого на різьбовий нижній кінець хитного штифта 8 нагвинчується гайка 12 На верхній кінець хитного штифта 8 надівається ріжуча пластина 9 Після ЧОГО нагвинчуванням гайки 12 на різьбовий кінець хитного штифта 8 виконується остаточне закріплення в корпусі 1 вставної опорної пластинки 2 і ріжучої пластини 9 в вставній опорній пластині 2 При нагвинчуванні гайки 12 хитний штифт 8 почне пересуватись вниз, при цьому його конічна поверхня 7 за рахунок взаємодії з конічною поверхнею 6 втулки 4 буде відхиляти верхній кінець хитного штифта з надітою на ньому ріжучою пластиною 9 Після того, як буде вибраний зазор між боковою поверхнею ріжучої пластини 9 та базовою поверхнею 11 вставної опорної пластинки 2, зміщення верхнього кінця хитного штифта призведе до переміщення вставної опорної пластинки 2 сумісно з ріжучою пластиною 9 в напрямку похилої площини 16 на корпусі до контактування похилих площин 14 і 16 При подальшому загвинчуванні гайки 12 в місцях контакту поверхонь 14 та 16, 13 і 9 а 15, бокової поверхні ріжучої пластинки 9 і базової поверхні 11 за рахунок розкладання сил в МІСЦІ взаємодії конічних поверхонь штифта і втулки, а також на похилій площині 16, утворюються ПІДТИСКНІ сили, які надійно закріплюють в ГНІЗДІ 17 корпуса 1 вставну опорну пластинку 2, а в ній - ріжучу пластину 9 При заміні ріжучої пластини 9 або її зношеної вершини достатньо тільки послабити гайку 12 до зникнення підтискних сил на контактуючих поверхнях Для заміни вставної опорної пластини, яка оснащена ріжучою пластиною з іншою КІЛЬКІСТЮ граней, необхідно згвинтити гайку із хитного штифта, вилучити із гнізда попередню вставну опорну пластинку з ріжучою пластиною, і знову зібрати різальний інструмент з новою вставною опорною пластинкою і ріжучою пластиною в ПОСЛІДОВНОСТІ, яка описана вище Запропонований різальний інструмент може застосовуватись при обробці металів різанням, забезпечуючи зниження собівартості обробки за рахунок збільшення режимів різання в умовах дрібносерійного виробництва -А 2 Фіг.2 Фіг.4 Фіг.З Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 12 14 б 13
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter
Автори англійськоюMatiukha Petro Hryhorovych, Hryniov Yurii Oleksandrovych
Назва патенту російськоюРежущий инструмент
Автори російськоюМатюха Петр Григорьевич, Гринев Юрий Александрович
МПК / Мітки
МПК: B23B 27/16
Мітки: інструмент, різальний
