Спосіб автоматичного керування першим корпусом вакуум-випарної установки для виробництва томат-пасти

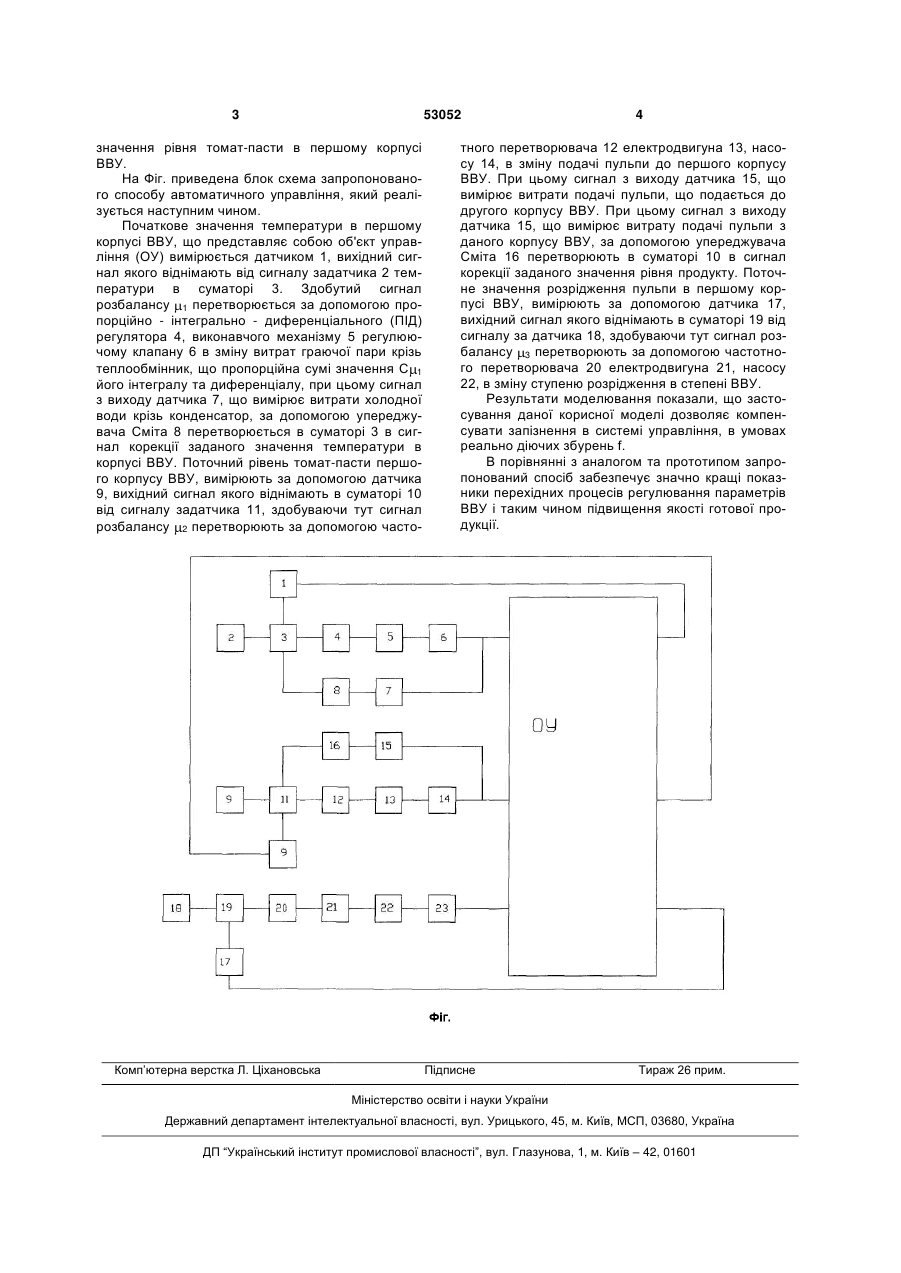

Спосіб автоматичного управління першим корпусом вакуум-випарної установки (ВВУ), де температуру кипіння розчину у першому корпусі ВВУ вимірюють і регулюють зміною подачі теплоносія до цього корпусу, вимірюють і регулюють рівень томат-пасти в цьому корпусі ВВУ зміною 3 53052 значення рівня томат-пасти в першому корпусі ВВУ. На Фіг. приведена блок схема запропонованого способу автоматичного управління, який реалізується наступним чином. Початкове значення температури в першому корпусі ВВУ, що представляє собою об'єкт управління (ОУ) вимірюється датчиком 1, вихідний сигнал якого віднімають від сигналу задатчика 2 температури в суматорі 3. Здобутий сигнал розбалансу 1 перетворюється за допомогою пропорційно - інтегрально - диференціального (ПІД) регулятора 4, виконавчого механізму 5 регулюючому клапану 6 в зміну витрат граючої пари крізь теплообмінник, що пропорційна сумі значення С 1 його інтегралу та диференціалу, при цьому сигнал з виходу датчика 7, що вимірює витрати холодної води крізь конденсатор, за допомогою упереджувача Сміта 8 перетворюється в суматорі 3 в сигнал корекції заданого значення температури в корпусі ВВУ. Поточний рівень томат-пасти першого корпусу ВВУ, вимірюють за допомогою датчика 9, вихідний сигнал якого віднімають в суматорі 10 від сигналу задатчика 11, здобуваючи тут сигнал розбалансу 2 перетворюють за допомогою часто Комп’ютерна верстка Л. Ціхановська 4 тного перетворювача 12 електродвигуна 13, насосу 14, в зміну подачі пульпи до першого корпусу ВВУ. При цьому сигнал з виходу датчика 15, що вимірює витрати подачі пульпи, що подається до другого корпусу ВВУ. При цьому сигнал з виходу датчика 15, що вимірює витрату подачі пульпи з даного корпусу ВВУ, за допомогою упереджувача Сміта 16 перетворюють в суматорі 10 в сигнал корекції заданого значення рівня продукту. Поточне значення розрідження пульпи в першому корпусі ВВУ, вимірюють за допомогою датчика 17, вихідний сигнал якого віднімають в суматорі 19 від сигналу за датчика 18, здобуваючи тут сигнал розбалансу 3 перетворюють за допомогою частотного перетворювача 20 електродвигуна 21, насосу 22, в зміну ступеню розрідження в степені ВВУ. Результати моделювання показали, що застосування даної корисної моделі дозволяє компенсувати запізнення в системі управління, в умовах реально діючих збурень f. В порівнянні з аналогом та прототипом запропонований спосіб забезпечує значно кращі показники перехідних процесів регулювання параметрів ВВУ і таким чином підвищення якості готової продукції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
