Індикатор визначення швидкості корозії та ерозії “ік”

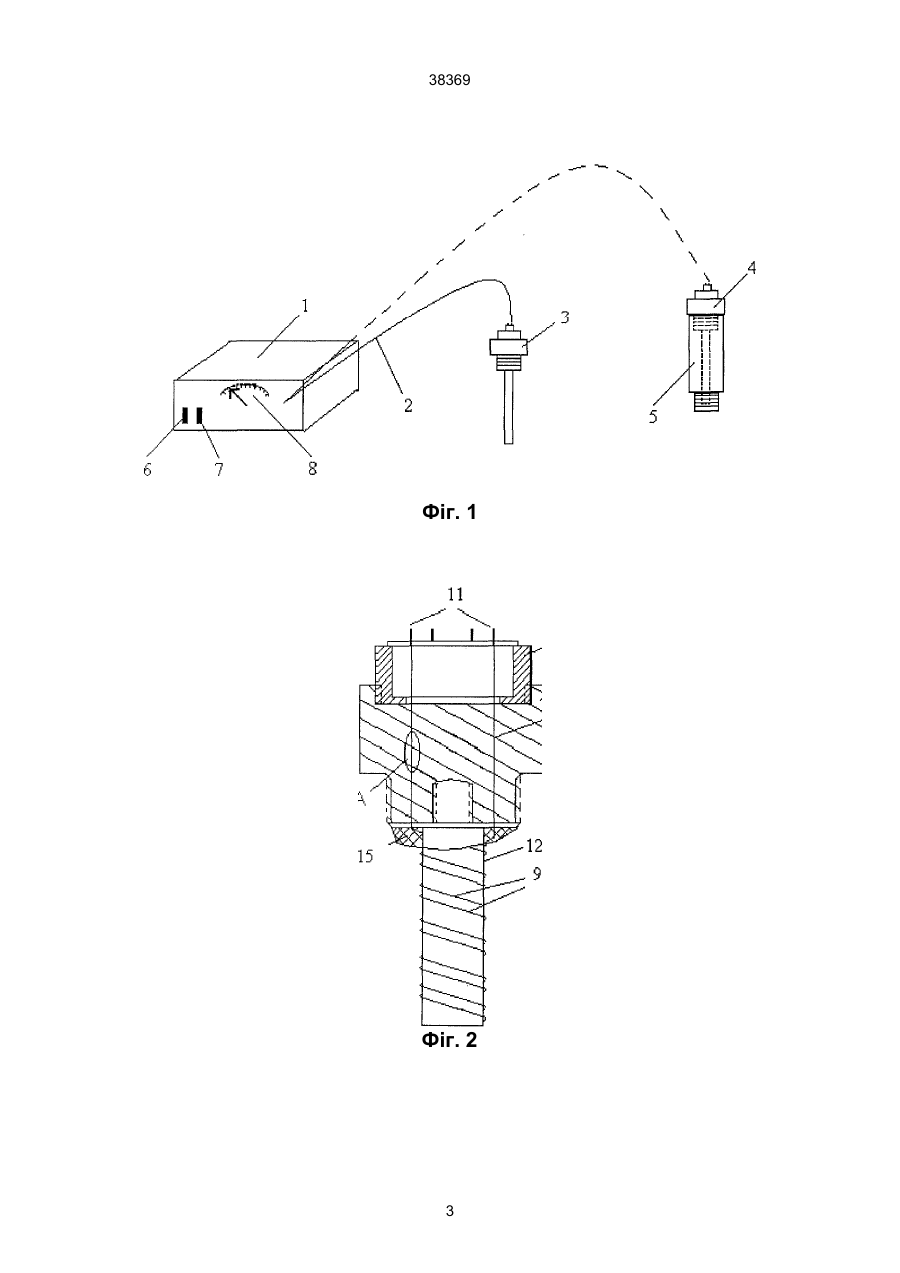

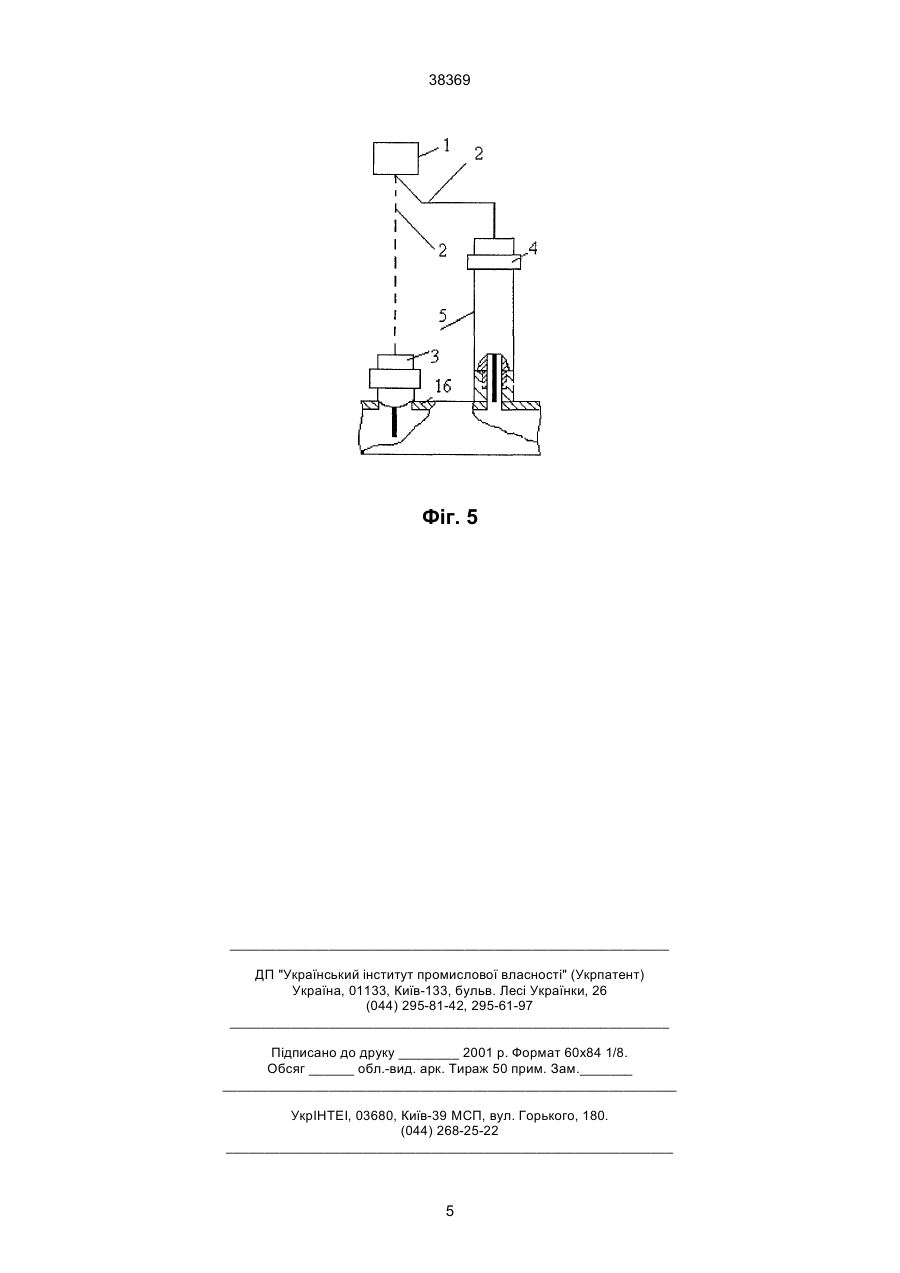

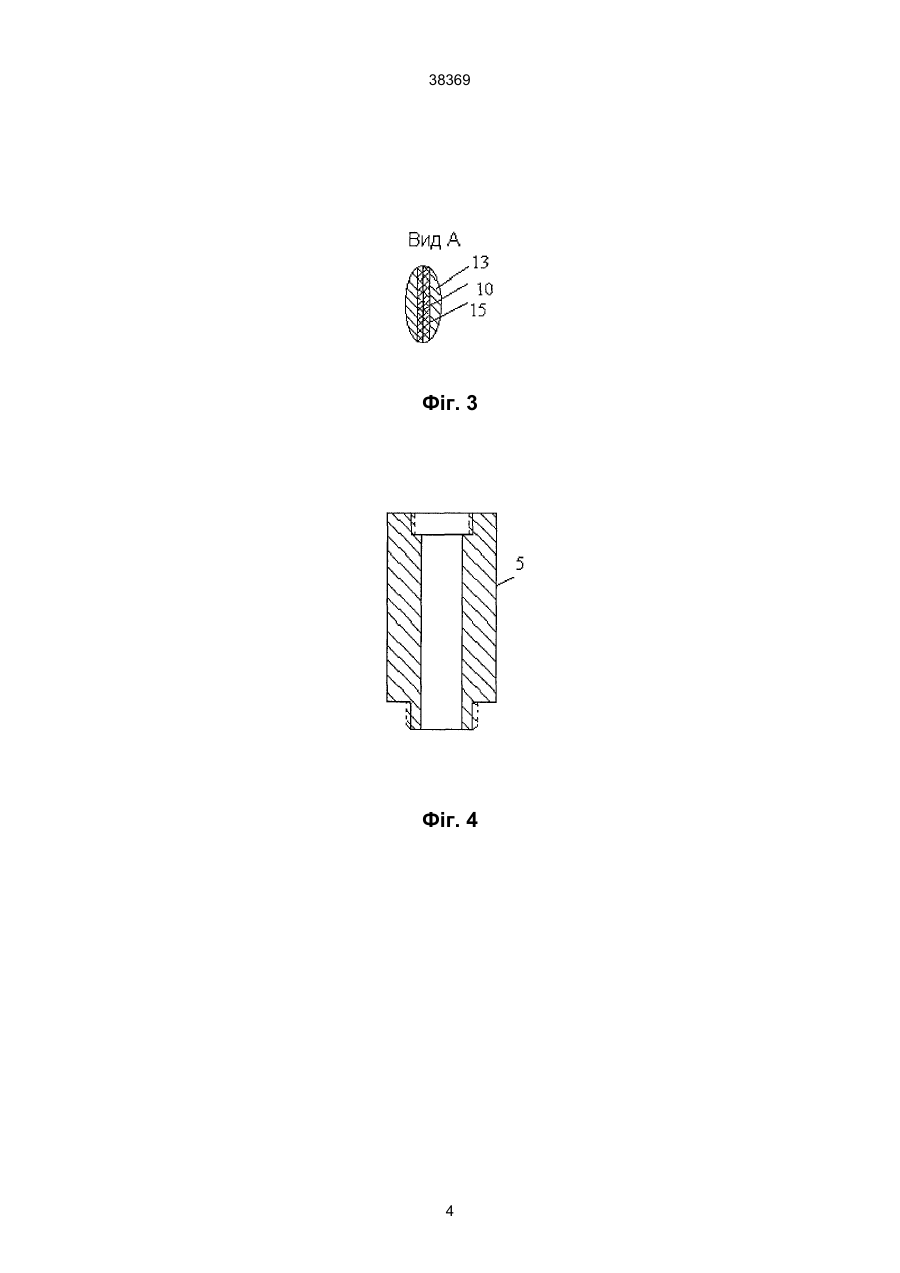

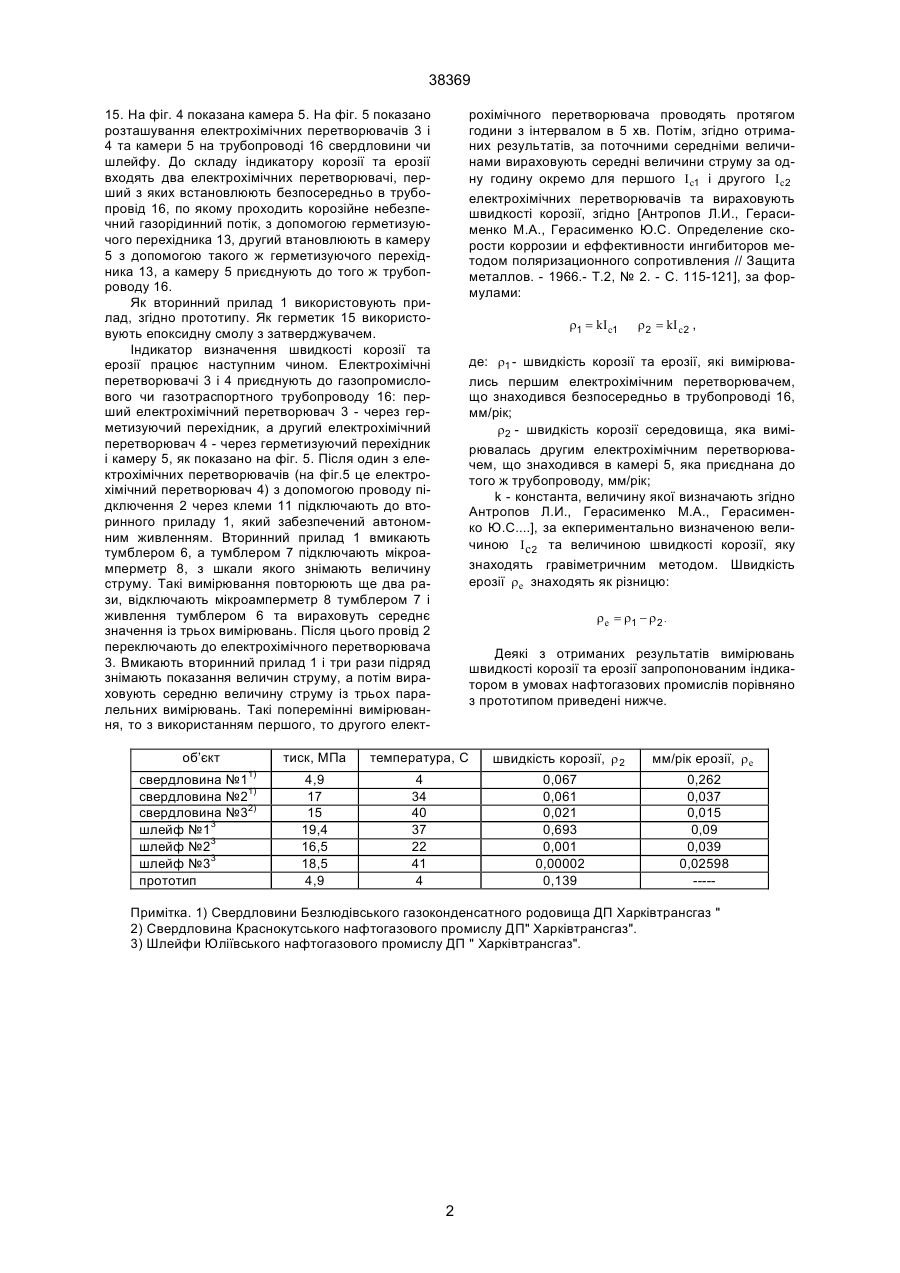

Індикатор визначення швидкості корозії та ерозії, який включає електрохімічний перетворювач, провід підключення до вторинного приладу індикації методом поляризаційного опору, який відрізняється тим, що індикатор додатково включає електрохімічний перетворювач, камеру та герметизуючі перехідники. (19) (21) 2000063753 (22) 27.06.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мельник Анатолій Павлович, Слесар Петро Федорович, Шашора Лариса Дмитрівна (73) Національна акціонерна компанія "Нафтогаз України" дочірня компанія "Укртрансгаз" управлін 38369 15. На фіг. 4 показана камера 5. На фіг. 5 показано розташування електрохімічних перетворювачів 3 і 4 та камери 5 на трубопроводі 16 свердловини чи шлейфу. До складу індикатору корозії та ерозії входять два електрохімічних перетворювачі, перший з яких встановлюють безпосередньо в трубопровід 16, по якому проходить корозійне небезпечний газорідинний потік, з допомогою герметизуючого перехідника 13, другий втановлюють в камеру 5 з допомогою такого ж герметизуючого перехідника 13, а камеру 5 приєднують до того ж трубопроводу 16. Як вторинний прилад 1 використовують прилад, згідно прототипу. Як герметик 15 використовують епоксидну смолу з затверджувачем. Індикатор визначення швидкості корозії та ерозії працює наступним чином. Електрохімічні перетворювачі 3 і 4 приєднують до газопромислового чи газотраспортного трубопроводу 16: перший електрохімічний перетворювач 3 - через герметизуючий перехідник, а другий електрохімічний перетворювач 4 - через герметизуючий перехідник і камеру 5, як показано на фіг. 5. Після один з електрохімічних перетворювачів (на фіг.5 це електрохімічний перетворювач 4) з допомогою проводу підключення 2 через клеми 11 підключають до вторинного приладу 1, який забезпечений автономним живленням. Вторинний прилад 1 вмикають тумблером 6, а тумблером 7 підключають мікроамперметр 8, з шкали якого знімають величину струму. Такі вимірювання повторюють ще два рази, відключають мікроамперметр 8 тумблером 7 і живлення тумблером 6 та вираховуть середнє значення із трьох вимірювань. Після цього провід 2 переключають до електрохімічного перетворювача 3. Вмикають вторинний прилад 1 і три рази підряд знімають показання величин струму, а потім вираховують середню величину струму із трьох паралельних вимірювань. Такі поперемінні вимірювання, то з використанням першого, то другого елект рохімічного перетворювача проводять протягом години з інтервалом в 5 хв. Потім, згідно отриманих результатів, за поточними середніми величинами вираховують середні величини струму за одну годину окремо для першого I c1 і другого I c2 електрохімічних перетворювачів та вираховують швидкості корозії, згідно [Антропов Л.И., Герасименко М.А., Герасименко Ю.С. Определение скорости коррозии и еффективности ингибиторов методом поляризационного сопротивления // Защита металлов. - 1966.- Т.2, № 2. - С. 115-121], за формулами: r1 = kI c1 r2 = kI c 2 , де: r1 - швидкість корозії та ерозії, які вимірювались першим електрохімічним перетворювачем, що знаходився безпосередньо в трубопроводі 16, мм/рік; r2 - швидкість корозії середовища, яка вимірювалась другим електрохімічним перетворювачем, що знаходився в камері 5, яка приєднана до того ж трубопроводу, мм/рік; k - константа, величину якої визначають згідно Антропов Л.И., Герасименко М.А., Герасименко Ю.С....], за екпериментально визначеною величиною I c2 та величиною швидкості корозії, яку знаходять гравіметричним методом. Швидкість ерозії re знаходять як різницю: re = r1 - r 2 . Деякі з отриманих результатів вимірювань швидкості корозії та ерозії запропонованим індикатором в умовах нафтогазових промислів порівняно з прототипом приведені нижче. тиск, МПа об’єкт 1) свердловина №1 свердловина №21) свердловина №32) шлейф №13 шлейф №23 шлейф №33 прототип температура, С швидкість корозії, r 2 мм/рік ерозії, r e 4,9 17 15 19,4 16,5 18,5 4,9 4 34 40 37 22 41 4 0,067 0,061 0,021 0,693 0,001 0,00002 0,139 0,262 0,037 0,015 0,09 0,039 0,02598 ---- Примітка. 1) Свердловини Безлюдівського газоконденсатного родовища ДП Харківтрансгаз " 2) Свердловина Краснокутського нафтогазового промислу ДП" Харківтрансгаз". 3) Шлейфи Юліївського нафтогазового промислу ДП " Харківтрансгаз". 2 38369 Фіг. 1 Фіг. 2 3 38369 Фіг. 3 Фіг. 4 4 38369 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
