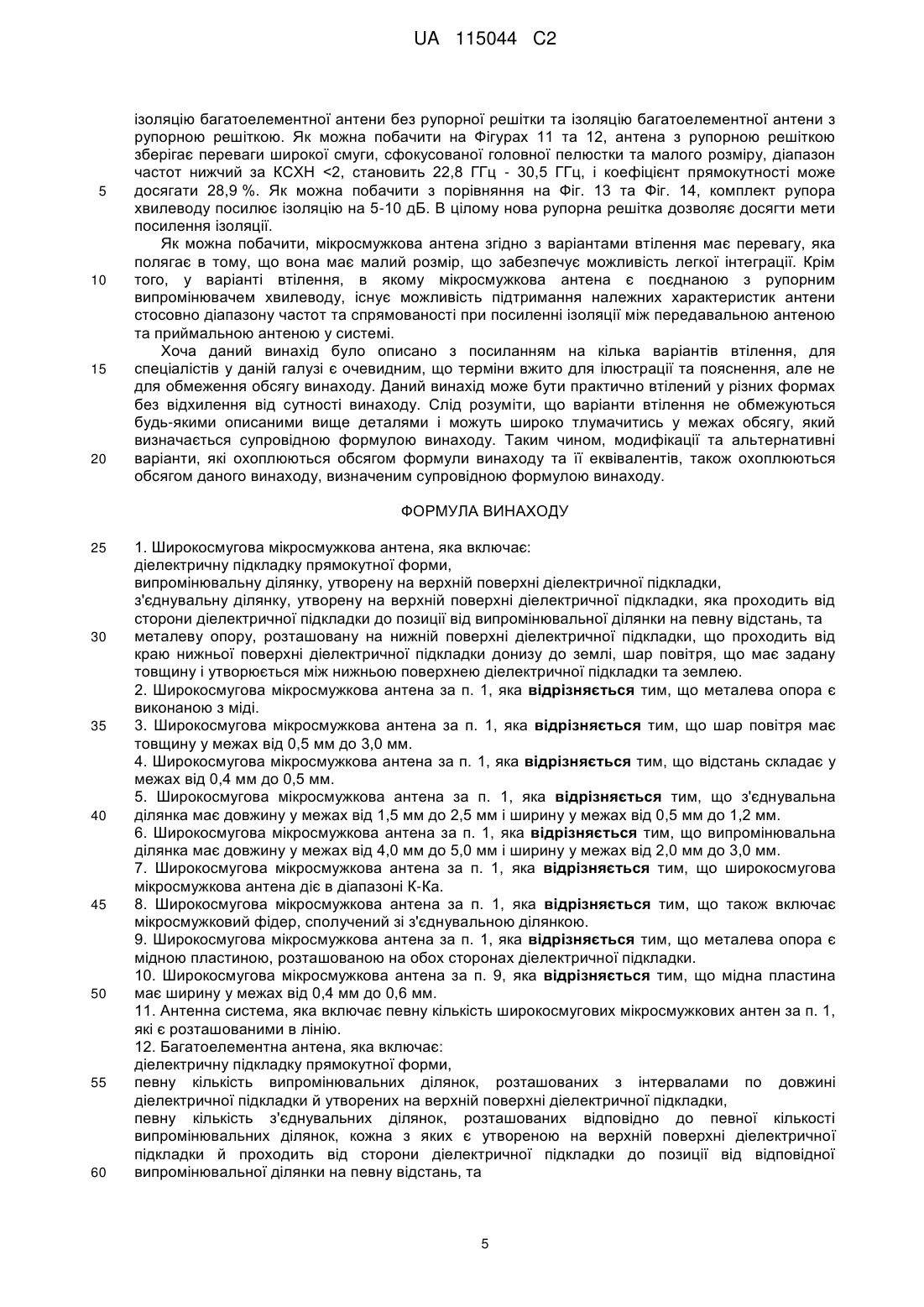

Широкосмугові мікросмужкові антени та антенні системи

1. Широкосмугова мікросмужкова антена, яка включає:

діелектричну підкладку прямокутної форми,

випромінювальну ділянку, утворену на верхній поверхні діелектричної підкладки,

з'єднувальну ділянку, утворену на верхній поверхні діелектричної підкладки, яка проходить від сторони діелектричної підкладки до позиції від випромінювальної ділянки на певну відстань, та

металеву опору, розташовану на нижній поверхні діелектричної підкладки, що проходить від краю нижньої поверхні діелектричної підкладки донизу до землі, шар повітря, що має задану товщину і утворюється між нижньою поверхнею діелектричної підкладки та землею.

2. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що металева опора є виконаною з міді.

3. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що шар повітря має товщину у межах від 0,5 мм до 3,0 мм.

4. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що відстань складає у межах від 0,4 мм до 0,5 мм.

5. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що з'єднувальна ділянка має довжину у межах від 1,5 мм до 2,5 мм і ширину у межах від 0,5 мм до 1,2 мм.

6. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що випромінювальна ділянка має довжину у межах від 4,0 мм до 5,0 мм і ширину у межах від 2,0 мм до 3,0 мм.

7. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що широкосмугова мікросмужкова антена діє в діапазоні К-Ка.

8. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що також включає мікросмужковий фідер, сполучений зі з'єднувальною ділянкою.

9. Широкосмугова мікросмужкова антена за п. 1, яка відрізняється тим, що металева опора є мідною пластиною, розташованою на обох сторонах діелектричної підкладки.

10. Широкосмугова мікросмужкова антена за п. 9, яка відрізняється тим, що мідна пластина має ширину у межах від 0,4 мм до 0,6 мм.

11. Антенна система, яка включає певну кількість широкосмугових мікросмужкових антен за п. 1, які є розташованими в лінію.

12. Багатоелементна антена, яка включає:

діелектричну підкладку прямокутної форми,

певну кількість випромінювальних ділянок, розташованих з інтервалами по довжині діелектричної підкладки й утворених на верхній поверхні діелектричної підкладки,

певну кількість з'єднувальних ділянок, розташованих відповідно до певної кількості випромінювальних ділянок, кожна з яких є утвореною на верхній поверхні діелектричної підкладки й проходить від сторони діелектричної підкладки до позиції від відповідної випромінювальної ділянки на певну відстань, та

металеву опору, розташовану на нижній поверхні діелектричної підкладки, що проходить від краю нижньої поверхні діелектричної підкладки донизу до землі, шар повітря, що має задану товщину і утворюється між нижньою поверхнею діелектричної підкладки та землею.
