Застосування електронних вагів середнього класу точності як пристрою для вимірювання об’єму і швидкості сечовипускання

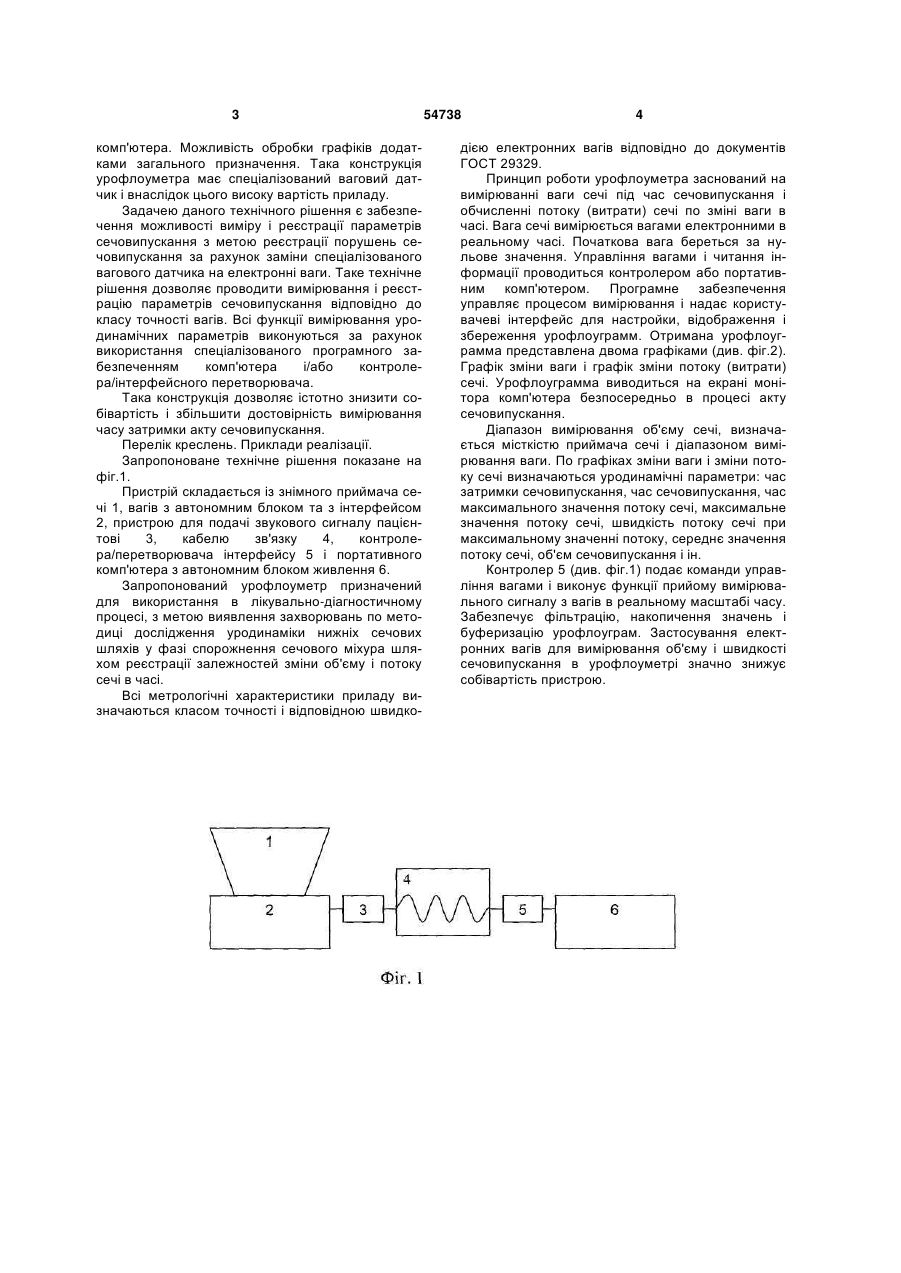

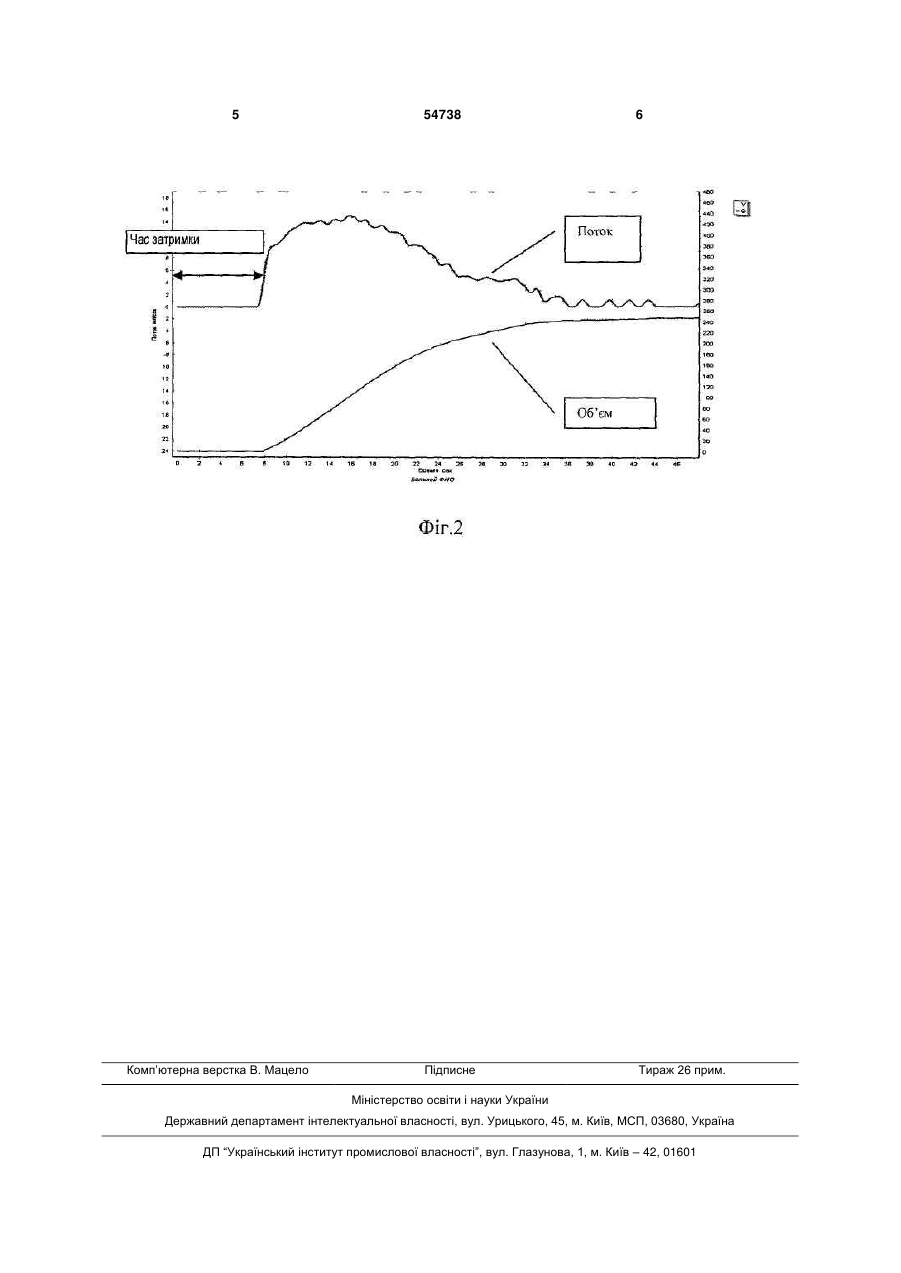

Застосування електронних вагів середнього класу точності як пристрою для вимірювання об'єму і швидкості сечовипускання в урофлоуметрі. (19) (21) u201004761 (22) 21.04.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) БАХМАЦЬКИЙ ВАДИМ ДМИТРОВИЧ 3 комп'ютера. Можливість обробки графіків додатками загального призначення. Така конструкція урофлоуметра має спеціалізований ваговий датчик і внаслідок цього високу вартість приладу. Задачею даного технічного рішення є забезпечення можливості виміру і реєстрації параметрів сечовипускання з метою реєстрації порушень сечовипускання за рахунок заміни спеціалізованого вагового датчика на електронні ваги. Таке технічне рішення дозволяє проводити вимірювання і реєстрацію параметрів сечовипускання відповідно до класу точності вагів. Всі функції вимірювання уродинамічних параметрів виконуються за рахунок використання спеціалізованого програмного забезпеченням комп'ютера і/або контролера/інтерфейсного перетворювача. Така конструкція дозволяє істотно знизити собівартість і збільшити достовірність вимірювання часу затримки акту сечовипускання. Перелік креслень. Приклади реалізації. Запропоноване технічне рішення показане на фіг.1. Пристрій складається із знімного приймача сечі 1, вагів з автономним блоком та з інтерфейсом 2, пристрою для подачі звукового сигналу пацієнтові 3, кабелю зв'язку 4, контролера/перетворювача інтерфейсу 5 і портативного комп'ютера з автономним блоком живлення 6. Запропонований урофлоуметр призначений для використання в лікувально-діагностичному процесі, з метою виявлення захворювань по методиці дослідження уродинаміки нижніх сечових шляхів у фазі спорожнення сечового міхура шляхом реєстрації залежностей зміни об'єму і потоку сечі в часі. Всі метрологічні характеристики приладу визначаються класом точності і відповідною швидко 54738 4 дією електронних вагів відповідно до документів ГОСТ 29329. Принцип роботи урофлоуметра заснований на вимірюванні ваги сечі під час сечовипускання і обчисленні потоку (витрати) сечі по зміні ваги в часі. Вага сечі вимірюється вагами електронними в реальному часі. Початкова вага береться за нульове значення. Управління вагами і читання інформації проводиться контролером або портативним комп'ютером. Програмне забезпечення управляє процесом вимірювання і надає користувачеві інтерфейс для настройки, відображення і збереження урофлоуграмм. Отримана урофлоуграмма представлена двома графіками (див. фіг.2). Графік зміни ваги і графік зміни потоку (витрати) сечі. Урофлоуграмма виводиться на екрані монітора комп'ютера безпосередньо в процесі акту сечовипускання. Діапазон вимірювання об'єму сечі, визначається місткістю приймача сечі і діапазоном вимірювання ваги. По графіках зміни ваги і зміни потоку сечі визначаються уродинамічні параметри: час затримки сечовипускання, час сечовипускання, час максимального значення потоку сечі, максимальне значення потоку сечі, швидкість потоку сечі при максимальному значенні потоку, середнє значення потоку сечі, об'єм сечовипускання і ін. Контролер 5 (див. фіг.1) подає команди управління вагами і виконує функції прийому вимірювального сигналу з вагів в реальному масштабі часу. Забезпечує фільтрацію, накопичення значень і буферизацію урофлоуграм. Застосування електронних вагів для вимірювання об'єму і швидкості сечовипускання в урофлоуметрі значно знижує собівартість пристрою. 5 Комп’ютерна верстка В. Мацело 54738 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
