Гідронасос

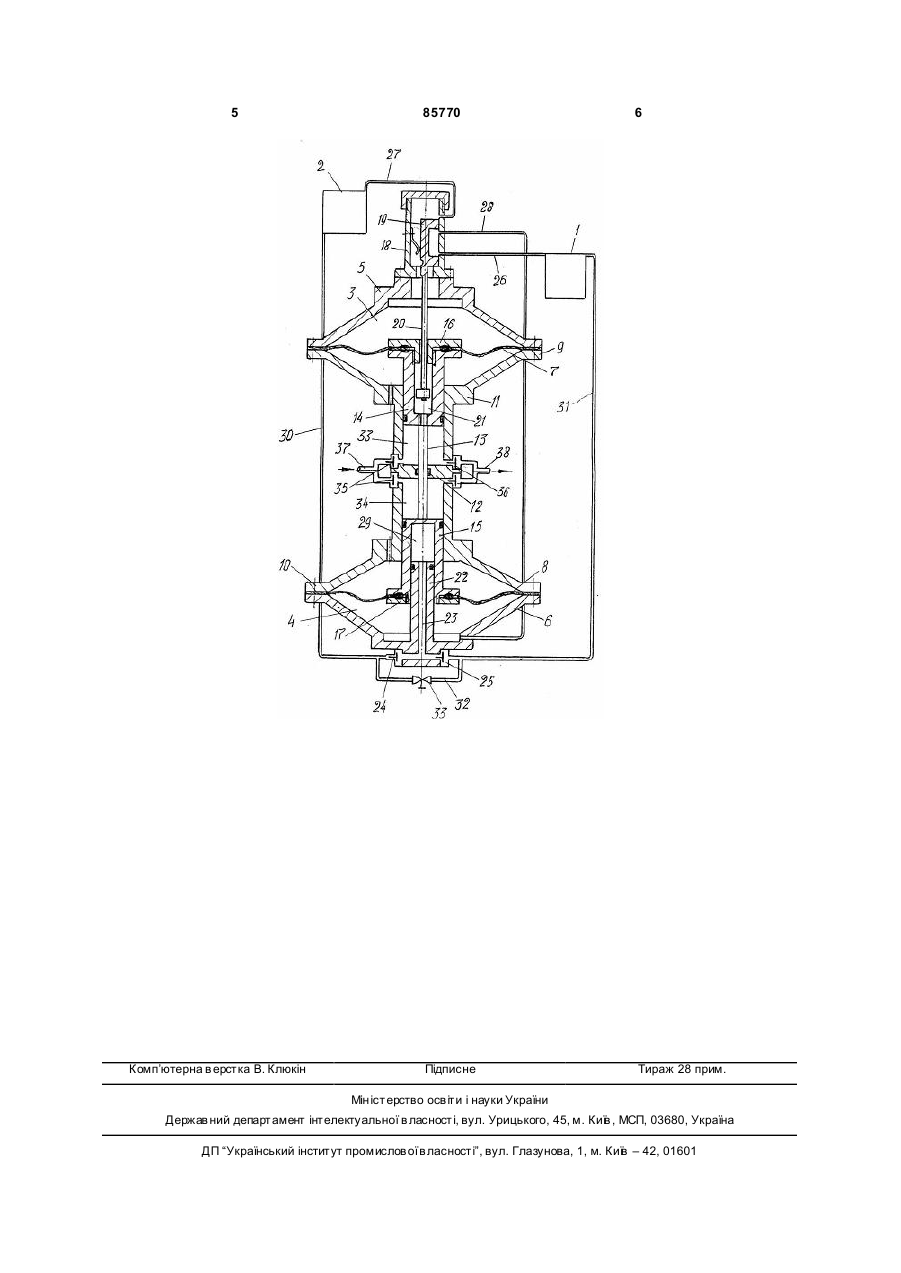

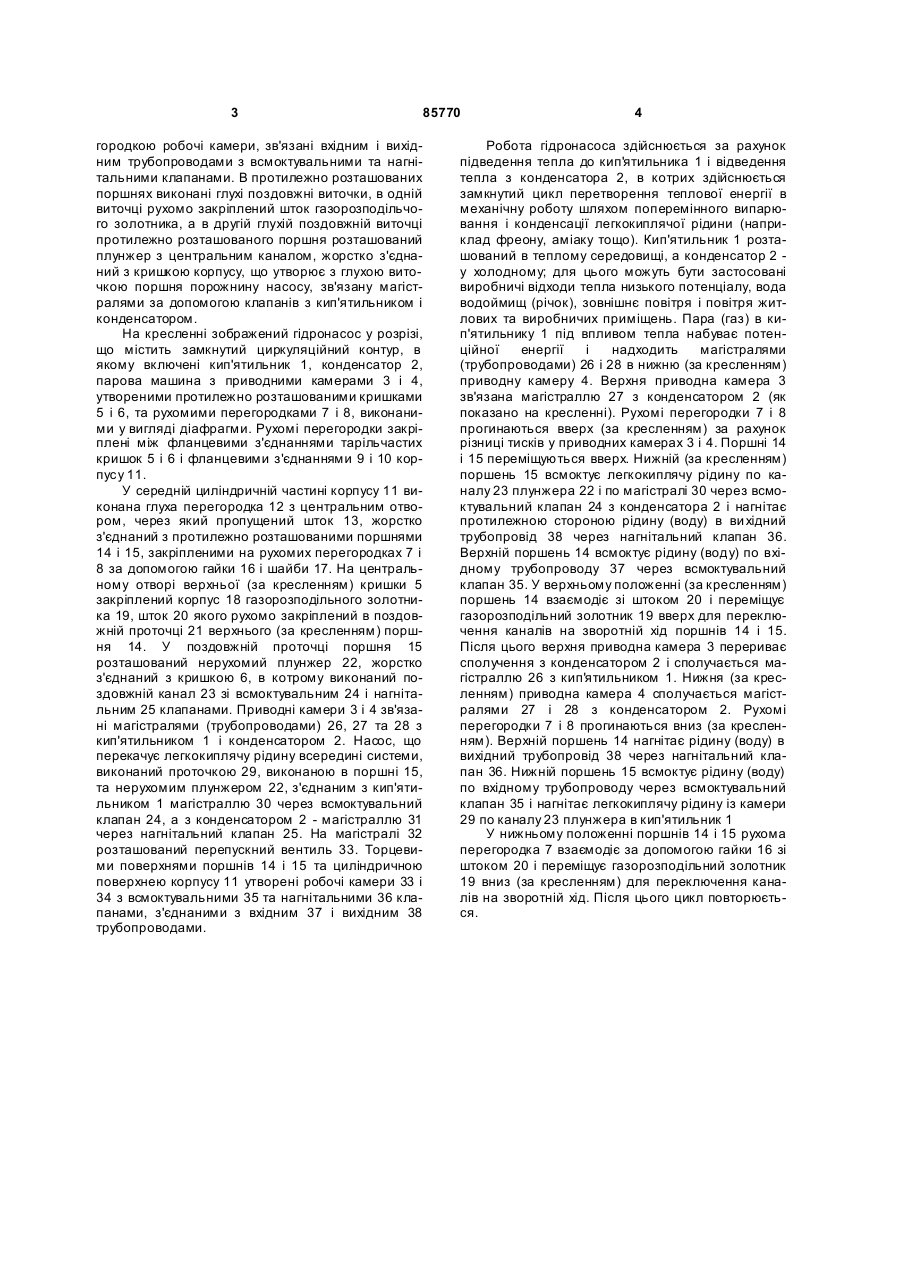

Гідронасос, що містить корпус з тарілчастими кришками, розсувні перегородки, виконані у вигляді діафрагм, що утворюють з корпусом приводні камери, підключені за допомогою магістралей і газорозподільного золотника до кип'ятильника і конденсатора з утворенням замкнутого циркуляційного контуру, насос, який перекачує робоче тіло всередині системи, зі всмоктувальними і нагніта C2 1 3 85770 городкою робочі камери, зв'язані вхідним і вихідним трубопроводами з всмоктувальними та нагнітальними клапанами. В протилежно розташованих поршнях виконані глухі поздовжні виточки, в одній виточці рухомо закріплений шток газорозподільчого золотника, а в другій глухій поздовжній виточці протилежно розташованого поршня розташований плунжер з центральним каналом, жорстко з'єднаний з кришкою корпусу, що утворює з глухою виточкою поршня порожнину насосу, зв'язану магістралями за допомогою клапанів з кип'ятильником і конденсатором. На кресленні зображений гідронасос у розрізі, що містить замкнутий циркуляційний контур, в якому включені кип'ятильник 1, конденсатор 2, парова машина з приводними камерами 3 і 4, утвореними протилежно розташованими кришками 5 і 6, та рухомими перегородками 7 і 8, виконаними у вигляді діафрагми. Рухомі перегородки закріплені між фланцевими з'єднаннями тарільчастих кришок 5 і 6 і фланцевими з'єднаннями 9 і 10 корпусу 11. У середній циліндричній частині корпусу 11 виконана глуха перегородка 12 з центральним отвором, через який пропущений шток 13, жорстко з'єднаний з протилежно розташованими поршнями 14 і 15, закріпленими на рухомих перегородках 7 і 8 за допомогою гайки 16 і шайби 17. На центральному отворі верхньої (за кресленням) кришки 5 закріплений корпус 18 газорозподільного золотника 19, шток 20 якого рухомо закріплений в поздовжній проточці 21 верхнього (за кресленням) поршня 14. У поздовжній проточці поршня 15 розташований нерухомий плунжер 22, жорстко з'єднаний з кришкою 6, в котрому виконаний поздовжній канал 23 зі всмоктувальним 24 і нагнітальним 25 клапанами. Приводні камери 3 і 4 зв'язані магістралями (трубопроводами) 26, 27 та 28 з кип'ятильником 1 і конденсатором 2. Насос, що перекачує легкокиплячу рідину всередині системи, виконаний проточкою 29, виконаною в поршні 15, та нерухомим плунжером 22, з'єднаним з кип'ятильником 1 магістраллю 30 через всмоктувальний клапан 24, а з конденсатором 2 - магістраллю 31 через нагнітальний клапан 25. На магістралі 32 розташований перепускний вентиль 33. Торцевими поверхнями поршнів 14 і 15 та циліндричною поверхнею корпусу 11 утворені робочі камери 33 і 34 з всмоктувальними 35 та нагнітальними 36 клапанами, з'єднаними з вхідним 37 і вихідним 38 трубопроводами. 4 Робота гідронасоса здійснюється за рахунок підведення тепла до кип'ятильника 1 і відведення тепла з конденсатора 2, в котрих здійснюється замкнутий цикл перетворення теплової енергії в механічну роботу шляхом поперемінного випарювання і конденсації легкокиплячої рідини (наприклад фреону, аміаку тощо). Кип'ятильник 1 розташований в теплому середовищі, а конденсатор 2 у холодному; для цього можуть бути застосовані виробничі відходи тепла низького потенціалу, вода водоймищ (річок), зовнішнє повітря і повітря житлових та виробничих приміщень. Пара (газ) в кип'ятильнику 1 під впливом тепла набуває потенційної енергії і надходить магістралями (трубопроводами) 26 і 28 в нижню (за кресленням) приводну камеру 4. Верхня приводна камера 3 зв'язана магістраллю 27 з конденсатором 2 (як показано на кресленні). Рухомі перегородки 7 і 8 прогинаються вверх (за кресленням) за рахунок різниці тисків у приводних камерах 3 і 4. Поршні 14 і 15 переміщуються вверх. Нижній (за кресленням) поршень 15 всмоктує легкокиплячу рідину по каналу 23 плунжера 22 і по магістралі 30 через всмоктувальний клапан 24 з конденсатора 2 і нагнітає протилежною стороною рідину (воду) в ви хідний трубопровід 38 через нагнітальний клапан 36. Верхній поршень 14 всмоктує рідину (воду) по вхідному трубопроводу 37 через всмоктувальний клапан 35. У верхньому положенні (за кресленням) поршень 14 взаємодіє зі штоком 20 і переміщує газорозподільний золотник 19 вверх для переключення каналів на зворотній хід поршнів 14 і 15. Після цього верхня приводна камера 3 перериває сполучення з конденсатором 2 і сполучається магістраллю 26 з кип'я тильником 1. Нижня (за кресленням) приводна камера 4 сполучається магістралями 27 і 28 з конденсатором 2. Рухомі перегородки 7 і 8 прогинаються вниз (за кресленням). Верхній поршень 14 нагнітає рідину (воду) в вихідний трубопровід 38 через нагнітальний клапан 36. Нижній поршень 15всмоктує рідину (воду) по вхідному трубопроводу через всмоктувальний клапан 35 і нагнітає легкокиплячу рідину із камери 29 по каналу 23 плунжера в кип'ятильник 1 У нижньому положенні поршнів 14 і 15 рухома перегородка 7 взаємодіє за допомогою гайки 16 зі штоком 20 і переміщує газорозподільний золотник 19 вниз (за кресленням) для переключення каналів на зворотній хід. Після цього цикл повторюється. 5 Комп’ютерна в ерстка В. Клюкін 85770 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
