Добавка “vines-2010″ до портландцементного клінкеру

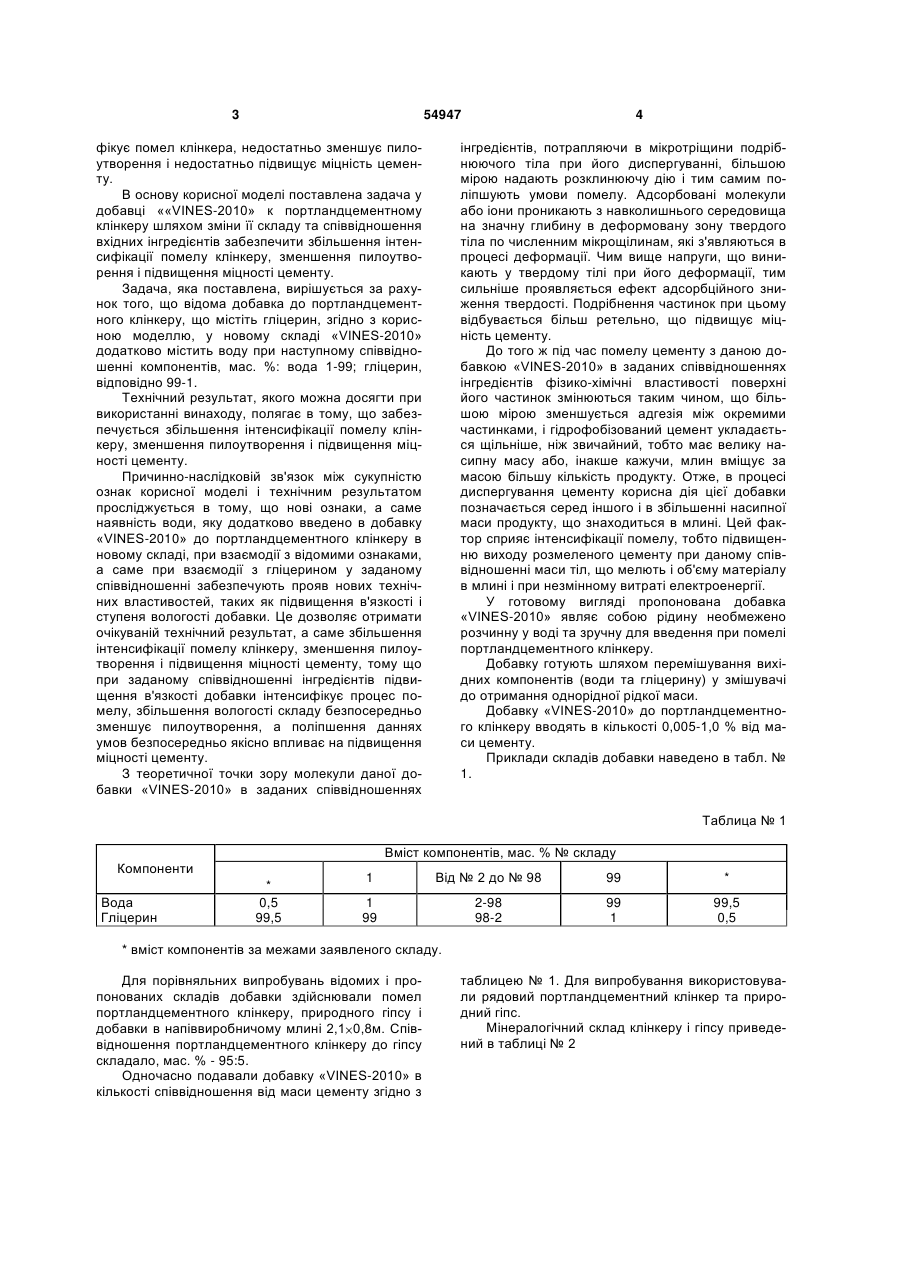

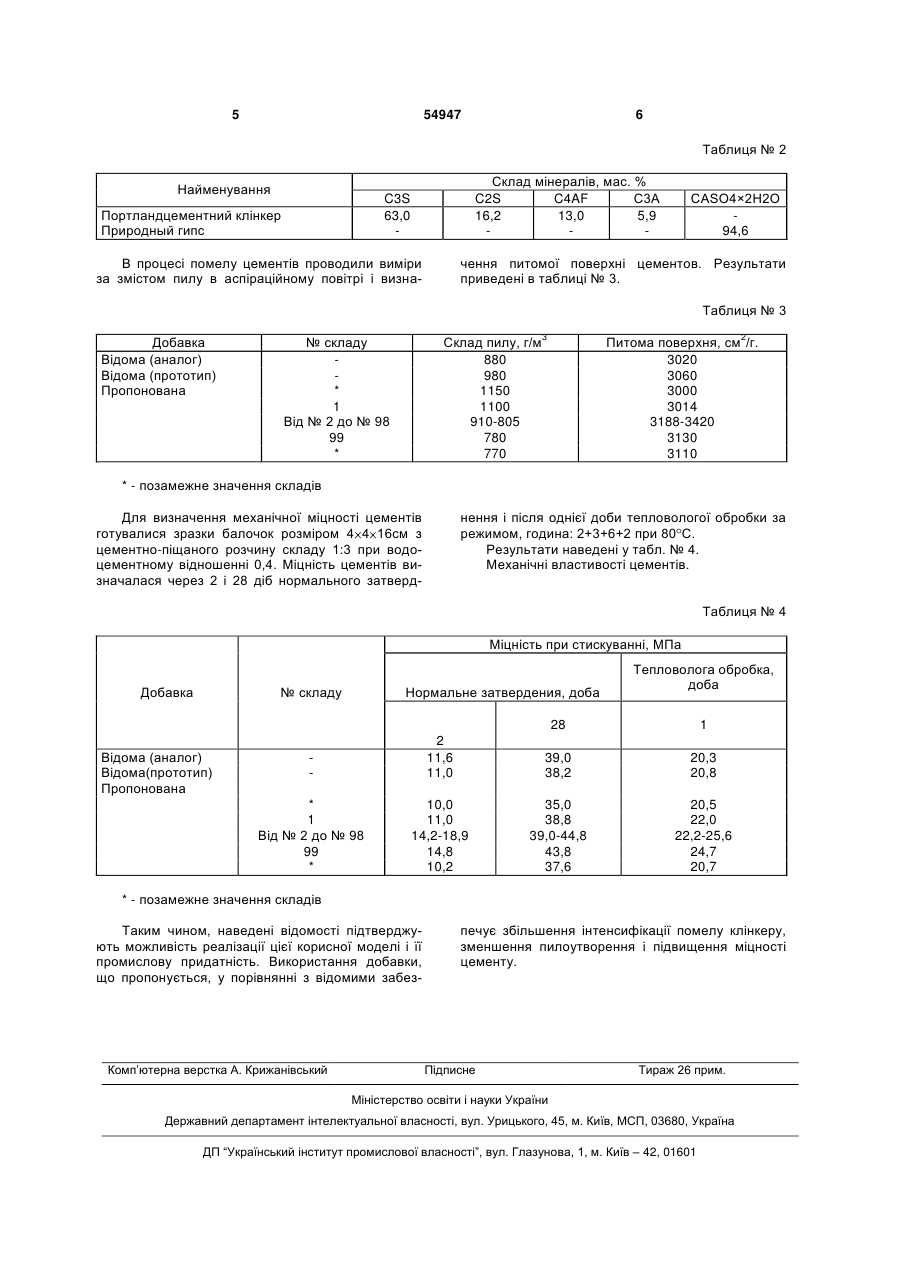

Добавка до портландцементного клінкеру, що містить гліцерин, яка відрізняється тим, що в новому складі вона додатково містить воду при наступному співвідношенні компонентів, мас. %: вода 1-99 гліцерин 99-1. (19) (21) u201007562 (22) 17.06.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) ВИНОГРАДОВА ІННА ІВАНІВНА (73) ВИНОГРАДОВА ІННА ІВАНІВНА 3 54947 фікує помел клінкера, недостатньо зменшує пилоутворення і недостатньо підвищує міцність цементу. В основу корисної моделі поставлена задача у добавці ««VINES-2010» к портландцементному клінкеру шляхом зміни її складу та співвідношення вхідних інгредієнтів забезпечити збільшення інтенсифікації помелу клінкеру, зменшення пилоутворення і підвищення міцності цементу. Задача, яка поставлена, вирішується за рахунок того, що відома добавка до портландцементного клінкеру, що містіть гліцерин, згідно з корисною моделлю, у новому складі «VINES-2010» додатково містить воду при наступному співвідношенні компонентів, мас. %: вода 1-99; гліцерин, відповідно 99-1. Технічний результат, якого можна досягти при використанні винаходу, полягає в тому, що забезпечується збільшення інтенсифікації помелу клінкеру, зменшення пилоутворення і підвищення міцності цементу. Причинно-наслідковій зв'язок між сукупністю ознак корисної моделі і технічним результатом просліджується в тому, що нові ознаки, а саме наявність води, яку додатково введено в добавку «VINES-2010» до портландцементного клінкеру в новому складі, при взаємодії з відомими ознаками, а саме при взаємодії з гліцерином у заданому співвідношенні забезпечують прояв нових технічних властивостей, таких як підвищення в'язкості і ступеня вологості добавки. Це дозволяє отримати очікуваній технічний результат, а саме збільшення інтенсифікації помелу клінкеру, зменшення пилоутворення і підвищення міцності цементу, тому що при заданому співвідношенні інгредієнтів підвищення в'язкості добавки інтенсифікує процес помелу, збільшення вологості складу безпосередньо зменшує пилоутворення, а поліпшення даннях умов безпосередньо якісно впливає на підвищення міцності цементу. З теоретичної точки зору молекули даної добавки «VINES-2010» в заданих співвідношеннях 4 інгредієнтів, потрапляючи в мікротріщини подрібнюючого тіла при його диспергуванні, більшою мірою надають розклинюючу дію і тим самим поліпшують умови помелу. Адсорбовані молекули або іони проникають з навколишнього середовища на значну глибину в деформовану зону твердого тіла по численним мікрощілинам, які з'являються в процесі деформації. Чим вище напруги, що виникають у твердому тілі при його деформації, тим сильніше проявляється ефект адсорбційного зниження твердості. Подрібнення частинок при цьому відбувається більш ретельно, що підвищує міцність цементу. До того ж під час помелу цементу з даною добавкою «VINES-2010» в заданих співвідношеннях інгредієнтів фізико-хімічні властивості поверхні його частинок змінюються таким чином, що більшою мірою зменшується адгезія між окремими частинками, і гідрофобізований цемент укладається щільніше, ніж звичайний, тобто має велику насипну масу або, інакше кажучи, млин вміщує за масою більшу кількість продукту. Отже, в процесі диспергування цементу корисна дія цієї добавки позначається серед іншого і в збільшенні насипної маси продукту, що знаходиться в млині. Цей фактор сприяє інтенсифікації помелу, тобто підвищенню виходу розмеленого цементу при даному співвідношенні маси тіл, що мелють і об'єму матеріалу в млині і при незмінному витраті електроенергії. У готовому вигляді пропонована добавка «VINES-2010» являє собою рідину необмежено розчинну у воді та зручну для введення при помелі портландцементного клінкеру. Добавку готують шляхом перемішування вихідних компонентів (води та гліцерину) у змішувачі до отримання однорідної рідкої маси. Добавку «VINES-2010» до портландцементного клінкеру вводять в кількості 0,005-1,0 % від маси цементу. Приклади складів добавки наведено в табл. № 1. Таблица № 1 Вміст компонентів, мас. % № складу Компоненти Вода Гліцерин * 0,5 99,5 1 Від № 2 до № 98 99 * 1 99 2-98 98-2 99 1 99,5 0,5 * вміст компонентів за межами заявленого складу. Для порівняльних випробувань відомих і пропонованих складів добавки здійснювали помел портландцементного клінкеру, природного гіпсу і добавки в напіввиробничому млині 2,1 0,8м. Співвідношення портландцементного клінкеру до гіпсу складало, мас. % - 95:5. Одночасно подавали добавку «VINES-2010» в кількості співвідношення від маси цементу згідно з таблицею № 1. Для випробування використовували рядовий портландцементний клінкер та природний гіпс. Мінералогічний склад клінкеру і гіпсу приведений в таблиці № 2 5 54947 6 Таблиця № 2 Найменування Склад мінералів, мас. % C2S C4AF С3А 16,2 13,0 5,9 C3S 63,0 Портландцементний клінкер Природный гипс В процесі помелу цементів проводили виміри за змістом пилу в аспіраційному повітрі і визна CASO4×2Н2О 94,6 чення питомої поверхні цементов. Результати приведені в таблиці № 3. Таблиця № 3 Добавка Відома (аналог) Відома (прототип) Пропонована Склад пилу, г/м3 880 980 1150 1100 910-805 780 770 № складу * 1 Від № 2 до № 98 99 * Питома поверхня, см2/г. 3020 3060 3000 3014 3188-3420 3130 3110 * - позамежне значення складів Для визначення механічної міцності цементів готувалися зразки балочок розміром 4 4 16см з цементно-піщаного розчину складу 1:3 при водоцементному відношенні 0,4. Міцність цементів визначалася через 2 і 28 діб нормального затверд нення і після однієї доби тепловологої обробки за режимом, година: 2+3+6+2 при 80 С. Результати наведені у табл. № 4. Механічні властивості цементів. Таблиця № 4 Міцність при стискуванні, МПа Добавка № складу Нормальне затвердения, доба Тепловолога обробка, доба 28 39,0 38,2 20,3 20,8 * 1 Від № 2 до № 98 99 * Відома (аналог) Відома(прототип) Пропонована 1 2 11,6 11,0 10,0 11,0 14,2-18,9 14,8 10,2 35,0 38,8 39,0-44,8 43,8 37,6 20,5 22,0 22,2-25,6 24,7 20,7 * - позамежне значення складів Таким чином, наведені відомості підтверджують можливість реалізації цієї корисної моделі і її промислову придатність. Використання добавки, що пропонується, у порівнянні з відомими забез Комп’ютерна верстка А. Крижанівський печує збільшення інтенсифікації помелу клінкеру, зменшення пилоутворення і підвищення міцності цементу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
