Сопловий апарат турбіни

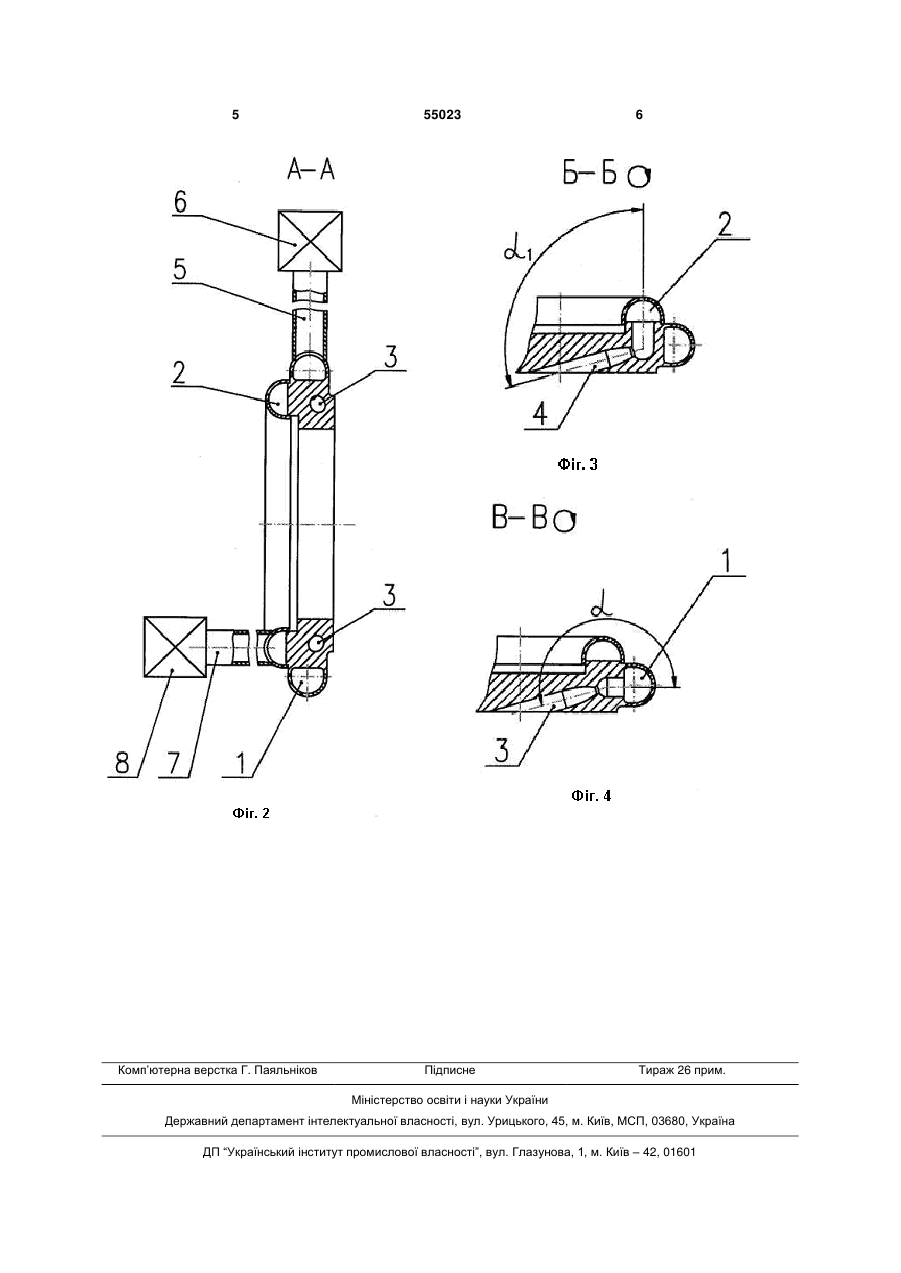

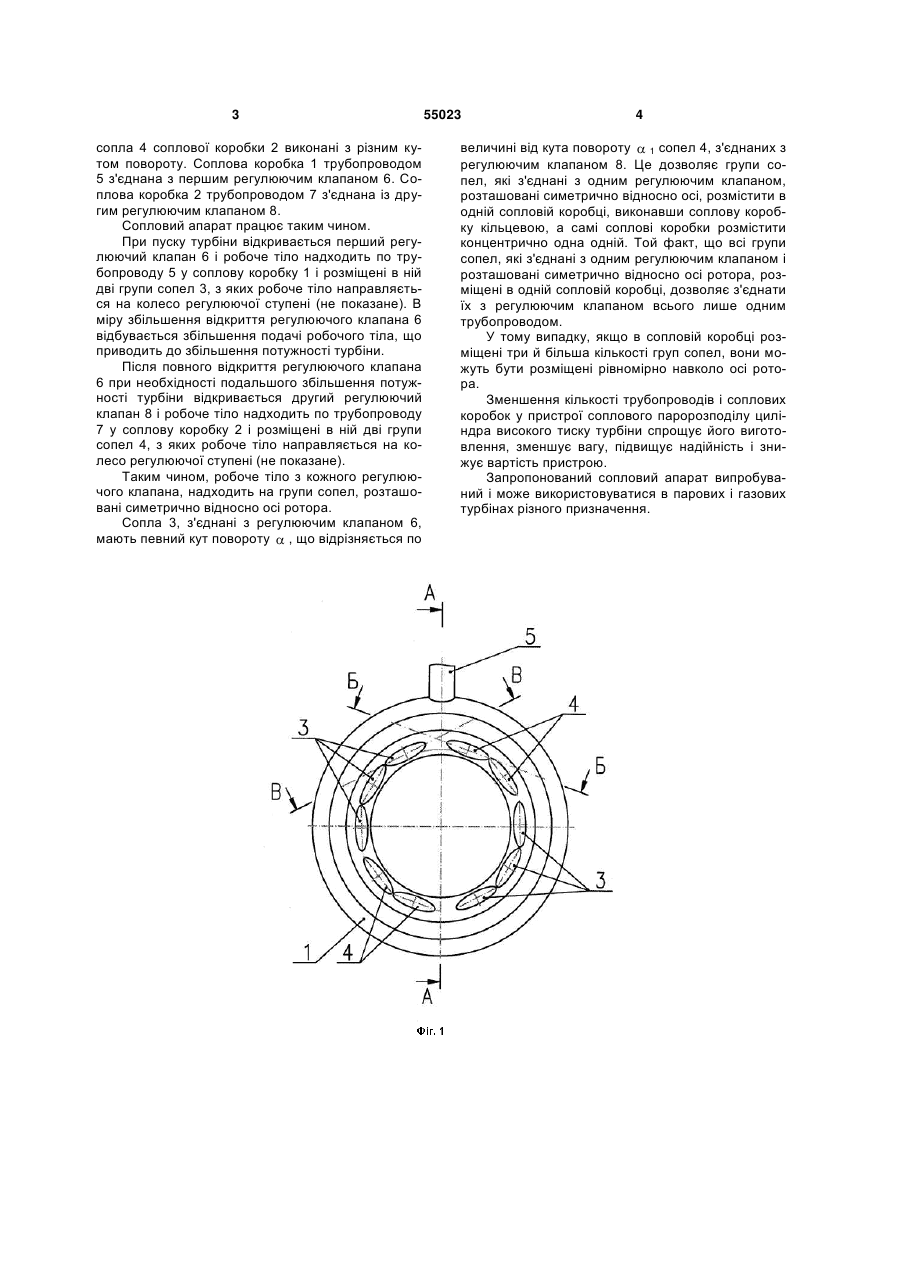

Сопловий апарат турбіни, що містить соплові коробки з групами сопел, при цьому групи сопел, що з'єднані з одним регулюючим клапаном, розташовані симетрично відносно осі ротора, який відрізняється тим, що соплові коробки виконані кільцевими й розташовані концентрично одна одній, а сопла, які розміщені в різних соплових коробках, виконані з різним кутом повороту. (19) (21) u200708396 (22) 23.07.2007 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ІВЧЕНКО ЛЕОНІД ФЕДОРОВИЧ, ДЕШЕВИХ СЕРГІЙ ОЛЕКСІЙОВИЧ, МАКСИМЧУК РОМАН ФИДОСІЙОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "КОНСТРУКТОРСЬКЕ БЮРО "ПІВДЕННЕ" ІМ.М.К.ЯНГЕЛЯ" 3 сопла 4 соплової коробки 2 виконані з різним кутом повороту. Соплова коробка 1 трубопроводом 5 з'єднана з першим регулюючим клапаном 6. Соплова коробка 2 трубопроводом 7 з'єднана із другим регулюючим клапаном 8. Сопловий апарат працює таким чином. При пуску турбіни відкривається перший регулюючий клапан 6 і робоче тіло надходить по трубопроводу 5 у соплову коробку 1 і розміщені в ній дві групи сопел 3, з яких робоче тіло направляється на колесо регулюючої ступені (не показане). В міру збільшення відкриття регулюючого клапана 6 відбувається збільшення подачі робочого тіла, що приводить до збільшення потужності турбіни. Після повного відкриття регулюючого клапана 6 при необхідності подальшого збільшення потужності турбіни відкривається другий регулюючий клапан 8 і робоче тіло надходить по трубопроводу 7 у соплову коробку 2 і розміщені в ній дві групи сопел 4, з яких робоче тіло направляється на колесо регулюючої ступені (не показане). Таким чином, робоче тіло з кожного регулюючого клапана, надходить на групи сопел, розташовані симетрично відносно осі ротора. Сопла 3, з'єднані з регулюючим клапаном 6, мають певний кут повороту , що відрізняється по 55023 4 величині від кута повороту 1 сопел 4, з'єднаних з регулюючим клапаном 8. Це дозволяє групи сопел, які з'єднані з одним регулюючим клапаном, розташовані симетрично відносно осі, розмістити в одній сопловій коробці, виконавши соплову коробку кільцевою, а самі соплові коробки розмістити концентрично одна одній. Той факт, що всі групи сопел, які з'єднані з одним регулюючим клапаном і розташовані симетрично відносно осі ротора, розміщені в одній сопловій коробці, дозволяє з'єднати їх з регулюючим клапаном всього лише одним трубопроводом. У тому випадку, якщо в сопловій коробці розміщені три й більша кількості груп сопел, вони можуть бути розміщені рівномірно навколо осі ротора. Зменшення кількості трубопроводів і соплових коробок у пристрої соплового паророзподілу циліндра високого тиску турбіни спрощує його виготовлення, зменшує вагу, підвищує надійність і знижує вартість пристрою. Запропонований сопловий апарат випробуваний і може використовуватися в парових і газових турбінах різного призначення. 5 Комп’ютерна верстка Г. Паяльніков 55023 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
