Ваговий пристрій

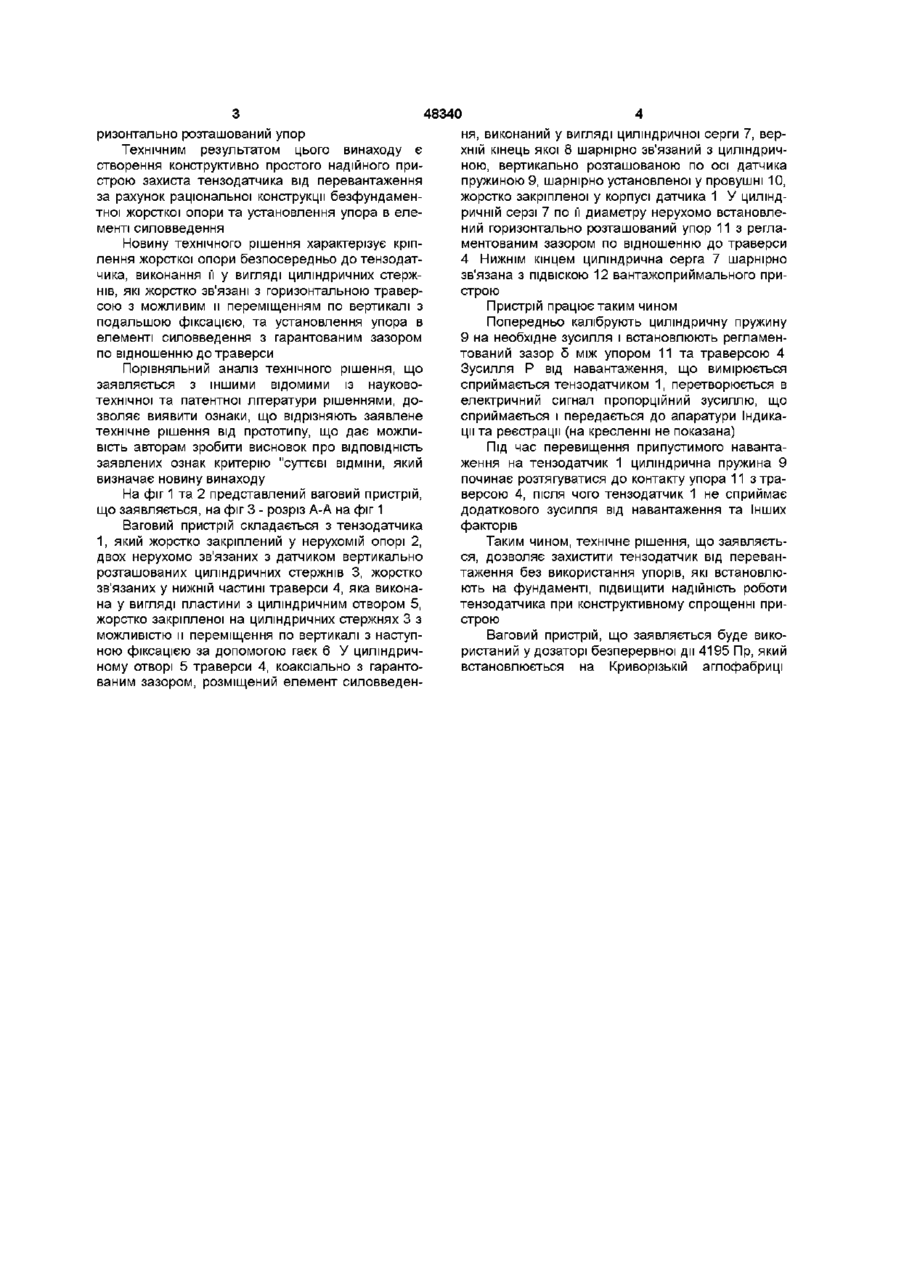

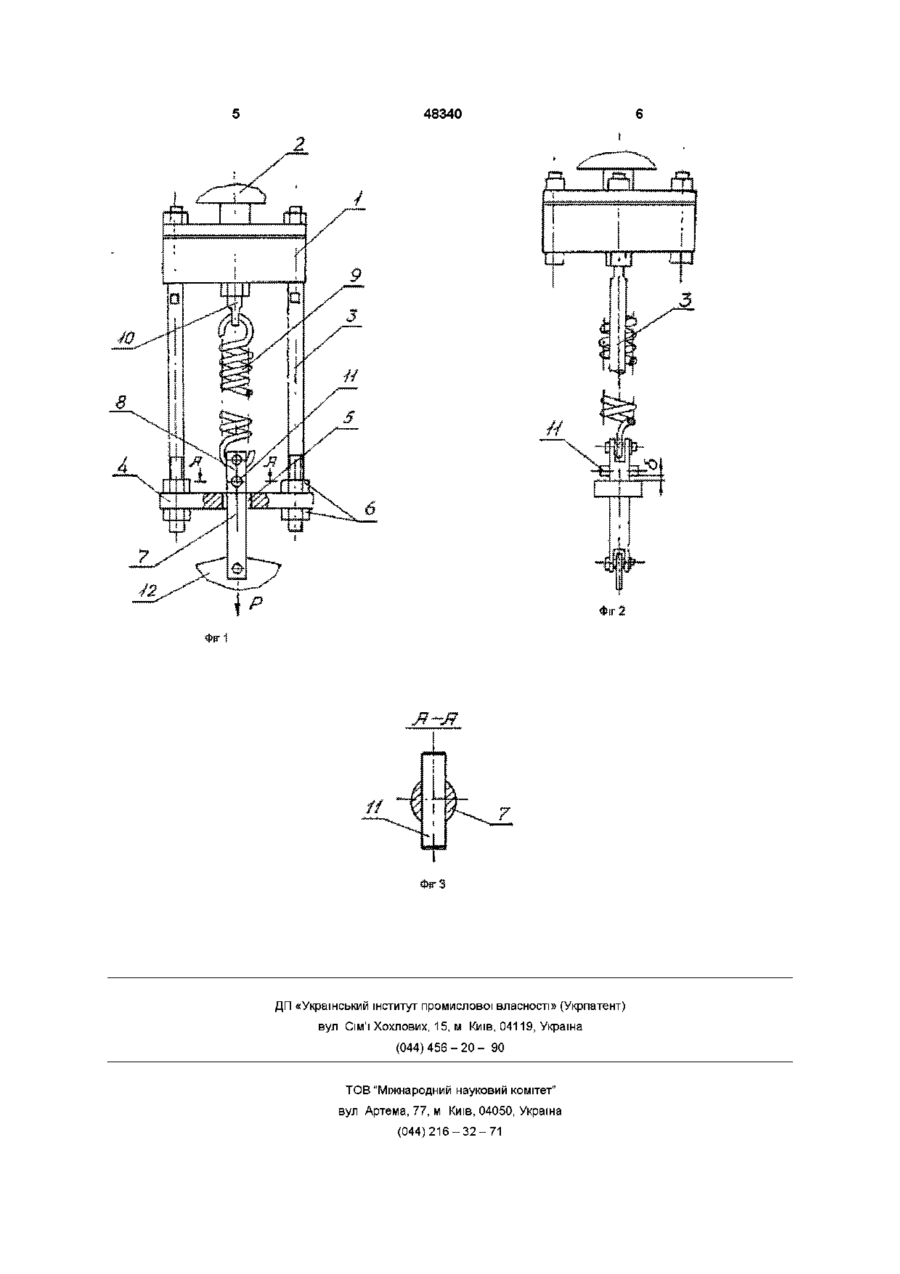

Ваговий пристрій, який містить жорстко закріплений до нерухомої опори тензорезисторний датчик, вертикально розташовану пружину, яка з'єднує датчик з елементом силовведення, жорстку опору, який відрізняється тим, що жорстка опора виконана у вигляді нерухомо закріплених до датчика двох вертикально розташованих циліндричних стержнів, жорстко зв'язаних у нижній частині, виконаній у вигляді пластини, з траверсою з можливістю и переміщення по циліндричних стержнях з наступною фіксацією, при цьому елемент силовведення виконаний у вигляді розташованої по вертикалі циліндричної серги, коаксіально з гарантованим зазором розташованої у циліндричному отворі траверси таким чином, що и верхній кінець шарнірно зв'язаний з циліндричною вертикально розташованою пружиною, яка шарнірно закріплена до датчика, причому у циліндричній серзі по її діаметру жорстко закріплений з регламентованим зазором 5 по відношенню до траверси, горизонтально розташований упор Винахід відноситься до силовимірювальної техніки і може бути використаний у вагових пристроях різних типів ВІДОМІ вагові пристрої з обмежувачами перевантаження тензорезисторних датчиків, які містять розташовані між силоввідною частиною платформи ватів і основою, тензодатчик, встановлений на упорному КІЛЬЦІ з тороподібною внутрішньою поверхнею, яке взаємодіє з кульками, які розташовані у радіальних пазах кільцевого диска та контактуючих з натискувальною втулкою, у якій розташована попередньо стиснута пружина У цьому пристрої під час виникнення перевантаження, стиснута пружина викликає переміщення втулки, яке приводить до зміщення кульок у пазах до центру диска та спускання упорного кільця з датчиком до контакту силоввідної частини платформи вапв з жорсткими упорами (див наприклад, захисний пристрій для датчика електронно-тензометричних вапв по а с 1290087 - прототип) жує перевантаження тензодатчиків До основи винаходу поставлено завдання створення конструктивно простого надійного пристрою, який захищає тензодатчики від перевантажень, які викликані перевищенням маси вантажів, що зважуються, динамічними впливами, нерівномірним навантаженням датчиків і т п Поставлене завдання вирішується тим, що у ваговому пристрої, який містить жорстко закріплений на нерухомій опорі тензодатчик, вертикально розташовану пружину, яка з'єднує датчик з елементом силовведення, жорстку опору, - жорстка опора виконана у вигляді нерухомо закріплених до датчика двох вертикально розташованих циліндричних стержнів, жорстко зв'язаних у нижній частині, виконаної у вигляді пластини, траверсою з можливістю и переміщення по циліндричним стержням з наступною фіксацією, при цьому елемент силовведення виконаний у вигляді, розташованої по вертикалі циліндричної серп, коаксіальне з гарантованим зазором розташованої у циліндричному отворі траверси таким чином, що и верхній кінець шарнірне зв'язаний з циліндричною вертикально розташованою пружиною, яка шарнірно закріплена до датчика, причому у циліндричній серзі по її диаметру жорстко закріплений з регламентованим зазором 5 по відношенню до траверси, го Недоліком цих пристроїв є складність конструкції, недостатня надійність у роботі, яка зв'язана з значною КІЛЬКІСТЮ конструктивних елементів, а також необхідністю установлення на фундаменті жорстких упорів Метою даного винаходу є підвищення надійності, спрощення конструкції пристрою, яке обме 00 48340 ризонтально розташований упор Технічним результатом цього винаходу є створення конструктивно простого надійного пристрою захиста тензодатчика від перевантаження за рахунок раціональної конструкції безфундаментної жорсткої опори та установлення упора в елементі силовведення Новину технічного рішення характерізує кріплення жорсткої опори безпосередньо до тензодатчика, виконання її у вигляді циліндричних стержнів, які жорстко зв'язані з горизонтальною траверсою з можливим и переміщенням по вертикалі з подальшою фіксацією, та установлення упора в елементі силовведення з гарантованим зазором по відношенню до траверси Порівняльний аналіз технічного рішення, що заявляється з іншими відомими із науковотехнічної та патентної літератури рішеннями, дозволяє виявити ознаки, що відрізняють заявлене технічне рішення від прототипу, що дає можливість авторам зробити висновок про ВІДПОВІДНІСТЬ заявлених ознак критерію "суттєві ВІДМІНИ, ЯКИЙ визначає новину винаходу На фіг 1 та 2 представлений ваговий пристрій, що заявляється, на фіг 3 - розріз А-А на фіг 1 Ваговий пристрій складається з тензодатчика 1, який жорстко закріплений у нерухомій опорі 2, двох нерухомо зв'язаних з датчиком вертикально розташованих циліндричних стержнів 3, жорстко зв'язаних у нижній частині траверси 4, яка виконана у вигляді пластини з циліндричним отвором 5, жорстко закріпленої на циліндричних стержнях 3 з можливістю и переміщення по вертикалі з наступною фіксацією за допомогою гаєк 6 У циліндричному отворі 5 траверси 4, коаксіально з гарантованим зазором, розміщений елемент силовведен ня, виконаний у вигляді циліндричної серги 7, верхній кінець якої 8 шарнірно зв'язаний з циліндричною, вертикально розташованою по осі датчика пружиною 9, шарнірно установленої у провушні 10, жорстко закріпленої у корпусі датчика 1 У циліндричній серзі 7 по її диаметру нерухомо встановлений горизонтально розташований упор 11 з регламентованим зазором по відношенню до траверси 4 Нижнім кінцем циліндрична серга 7 шарнірно зв'язана з ПІДВІСКОЮ 12 вантажоприймального пристрою Пристрій працює таким чином Попередньо калібрують циліндричну пружину 9 на необхідне зусилля і встановлюють регламентований зазор 5 між упором 11 та траверсою 4 Зусилля Р від навантаження, що вимірюється сприймається тензодатчиком 1, перетворюється в електричний сигнал пропорційний зусиллю, що сприймається і передається до апаратури Індикації та реєстрації (на кресленні не показана) Під час перевищення припустимого навантаження на тензодатчик 1 циліндрична пружина 9 починає розтягуватися до контакту упора 11 з траверсою 4, після чого тензодатчик 1 не сприймає додаткового зусилля від навантаження та Інших факторів Таким чином, технічне рішення, що заявляється, дозволяє захистити тензодатчик від перевантаження без використання упорів, які встановлюють на фундаменті, підвищити надійність роботи тензодатчика при конструктивному спрощенні пристрою Ваговий пристрій, що заявляється буде використаний у дозаторі безперервної дії 4195 Пр, який встановлюється на Криворізькій аглофабриці 48340 •ІГЗ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
