Радіально-кувальна машина

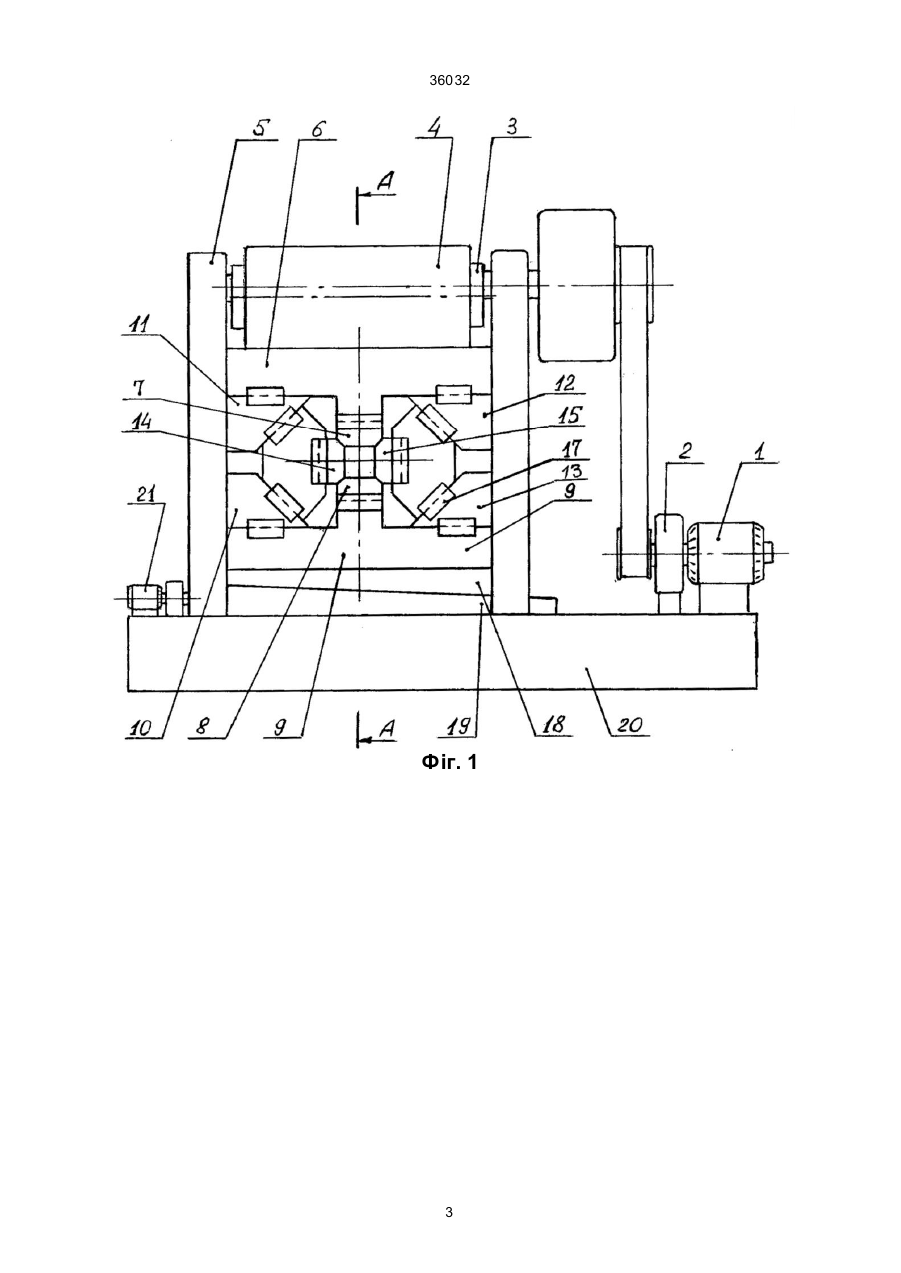

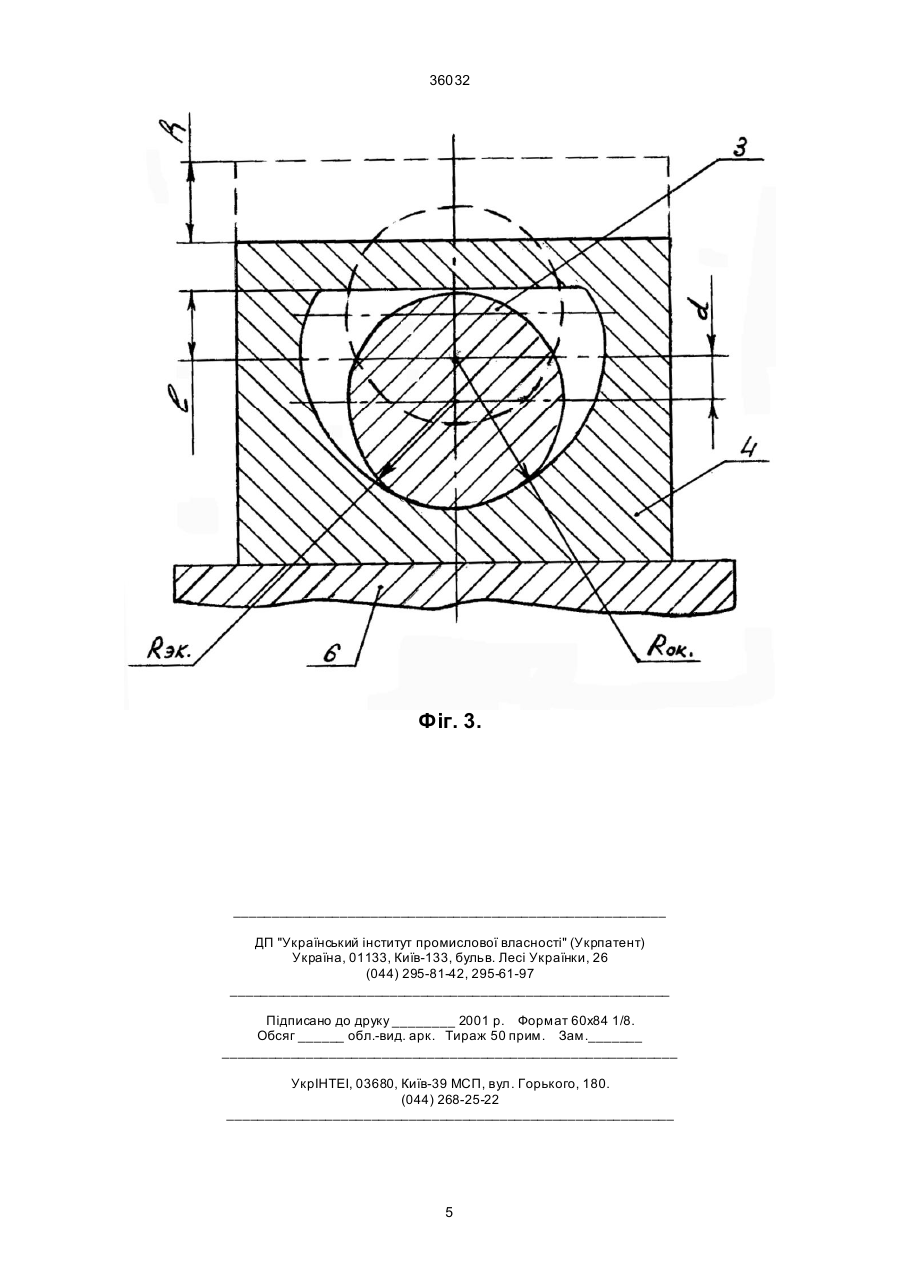

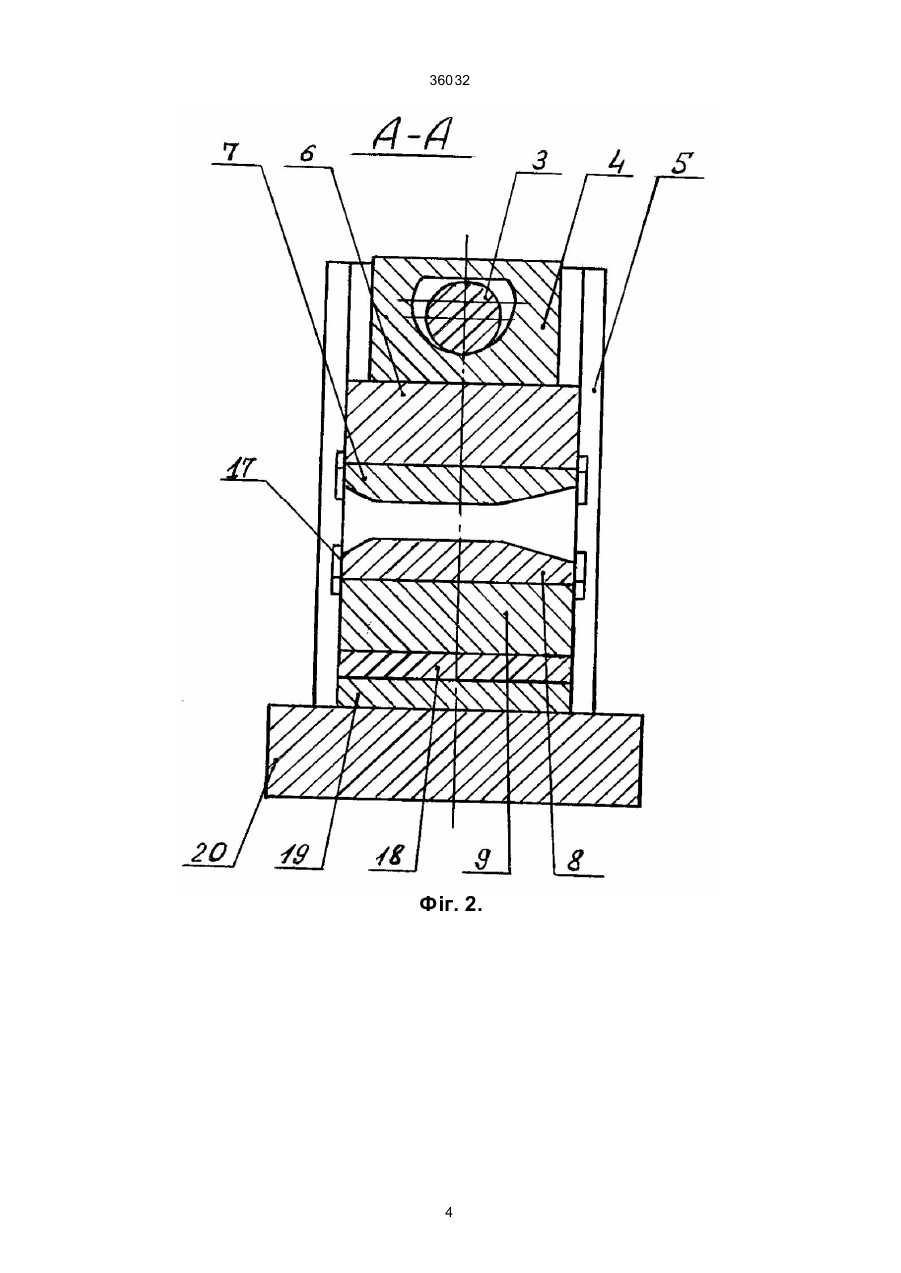

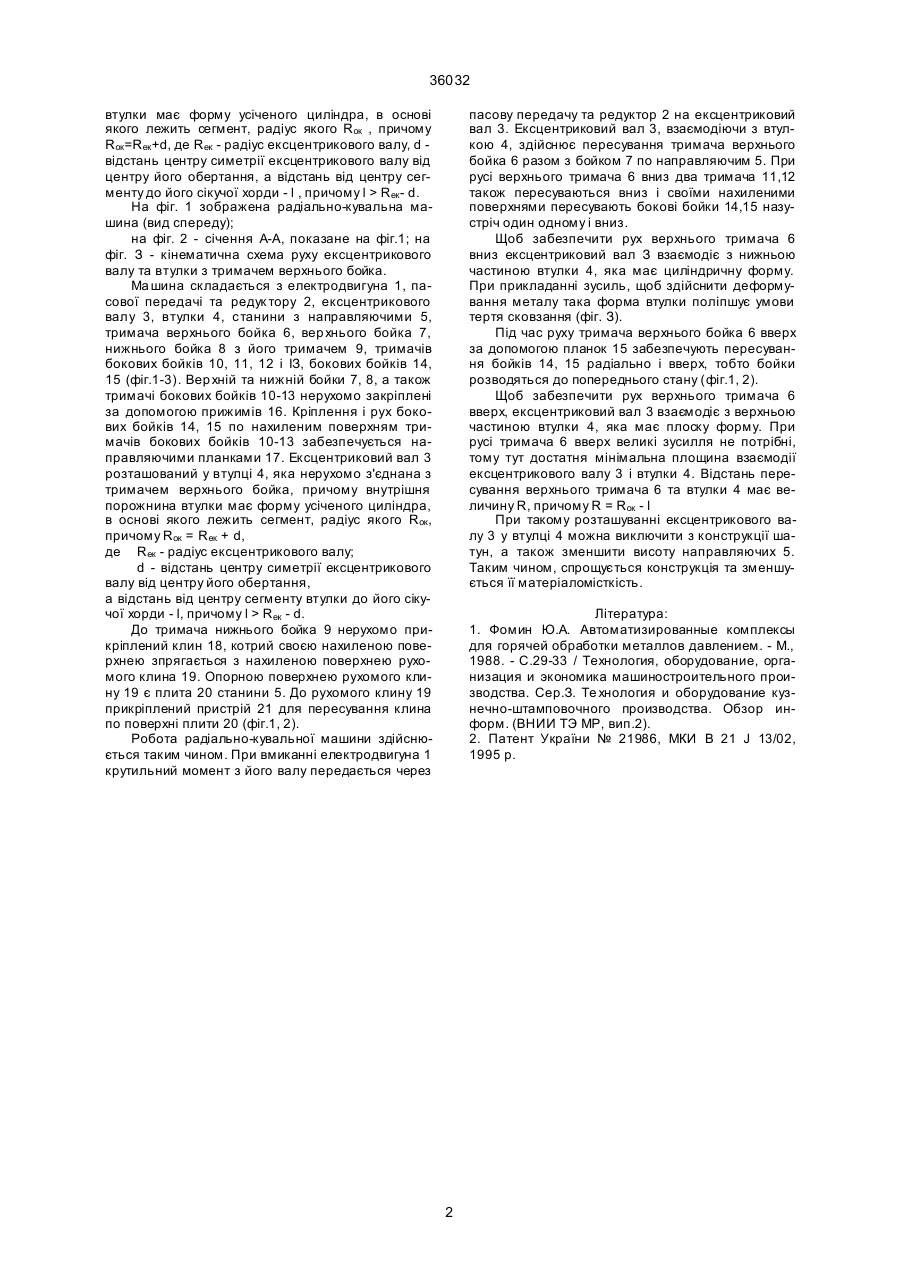

Радіально-кувальна машина, що складається з станини з направляючими, в якій розташовано чотирибойковий кувальний блок, який складається із двох тримачів верхнього і нижнього бойків із закріпленими бойками, чотирьох тримачів бокових бойків, прикріплених до тримачів верхнього і нижнього бойків, таких, що мають похилі поверхні у 36032 втулки має форму усіченого циліндра, в основі якого лежить сегмент, радіус якого Rок , причому Rок =Rек +d, де Rек - радіус ексцентрикового валу, d відстань центру симетрії ексцентрикового валу від центру його обертання, а відстань від центру сегменту до його сікучої хорди - l , причому l > Rек - d. На фіг. 1 зображена радіально-кувальна машина (вид спереду); на фіг. 2 - січення А-А, показане на фіг.1; на фіг. З - кінематична схема руху ексцентрикового валу та втулки з тримачем верхнього бойка. Ма шина складається з електродвигуна 1, пасової передачі та редук тору 2, ексцентрикового валу 3, втулки 4, станини з направляючими 5, тримача верхнього бойка 6, вер хнього бойка 7, нижнього бойка 8 з його тримачем 9, тримачів бокових бойків 10, 11, 12 і ІЗ, бокових бойків 14, 15 (фіг.1-3). Вер хній та нижній бойки 7, 8, а також тримачі бокових бойків 10-13 нерухомо закріплені за допомогою прижимів 16. Кріплення і рух бокових бойків 14, 15 по нахиленим поверхням тримачів бокових бойків 10-13 забезпечується направляючими планками 17. Ексцентриковий вал 3 розташований у втулці 4, яка нерухомо з'єднана з тримачем верхнього бойка, причому внутрішня порожнина втулки має форму усіченого циліндра, в основі якого лежить сегмент, радіус якого Rок , причому Rок = Rек + d, де Rек - радіус ексцентрикового валу; d - відстань центру симетрії ексцентрикового валу від центру його обертання, а відстань від центру сегменту втулки до його сікучої хорди - l, причому l > R ек - d. До тримача нижнього бойка 9 нерухомо прикріплений клин 18, котрий своєю нахиленою поверхнею зпрягається з нахиленою поверхнею рухомого клина 19. Опорною поверхнею рухомого клину 19 є плита 20 станини 5. До рухомого клину 19 прикріплений пристрій 21 для пересування клина по поверхні плити 20 (фіг.1, 2). Робота радіально-кувальної машини здійснюється таким чином. При вмиканні електродвигуна 1 крутильний момент з його валу передається через пасову передачу та редуктор 2 на ексцентриковий вал 3. Ексцентриковий вал 3, взаємодіючи з втулкою 4, здійснює пересування тримача верхнього бойка 6 разом з бойком 7 по направляючим 5. При русі верхнього тримача 6 вниз два тримача 11,12 також пересуваються вниз і своїми нахиленими поверхнями пересувають бокові бойки 14,15 назустріч один одному і вниз. Щоб забезпечити рух верхнього тримача 6 вниз ексцентриковий вал З взаємодіє з нижньою частиною втулки 4, яка має циліндричну форму. При прикладанні зусиль, щоб здійснити деформування металу така форма втулки поліпшує умови тертя сковзання (фіг. З). Під час руху тримача верхнього бойка 6 вверх за допомогою планок 15 забезпечують пересування бойків 14, 15 радіально і вверх, тобто бойки розводяться до попереднього стану (фіг.1, 2). Щоб забезпечити рух верхнього тримача 6 вверх, ексцентриковий вал 3 взаємодіє з верхньою частиною втулки 4, яка має плоску форму. При русі тримача 6 вверх великі зусилля не потрібні, тому тут достатня мінімальна площина взаємодії ексцентрикового валу 3 і втулки 4. Відстань пересування верхнього тримача 6 та втулки 4 має величину R, причому R = R ок - l При такому розташуванні ексцентрикового валу 3 у втулці 4 можна виключити з конструкції шатун, а також зменшити висоту направляючих 5. Таким чином, спрощується конструкція та зменшується її матеріаломісткість. Література: 1. Фомин Ю.А. Автоматизированные комплексы для горячей обработки металлов давлением. - М., 1988. - С.29-33 / Технология, оборудование, организация и экономика машиностроительного производства. Сер.З. Те хнология и оборудование кузнечно-штамповочного производства. Обзор информ. (ВНИИ ТЭ МР, вип.2). 2. Патент України № 21986, МКИ В 21 J 13/02, 1995 р. 2 36032 Фіг. 1 3 36032 Фіг. 2. 4 36032 Фіг. 3. _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
