Клинова підвідна опора

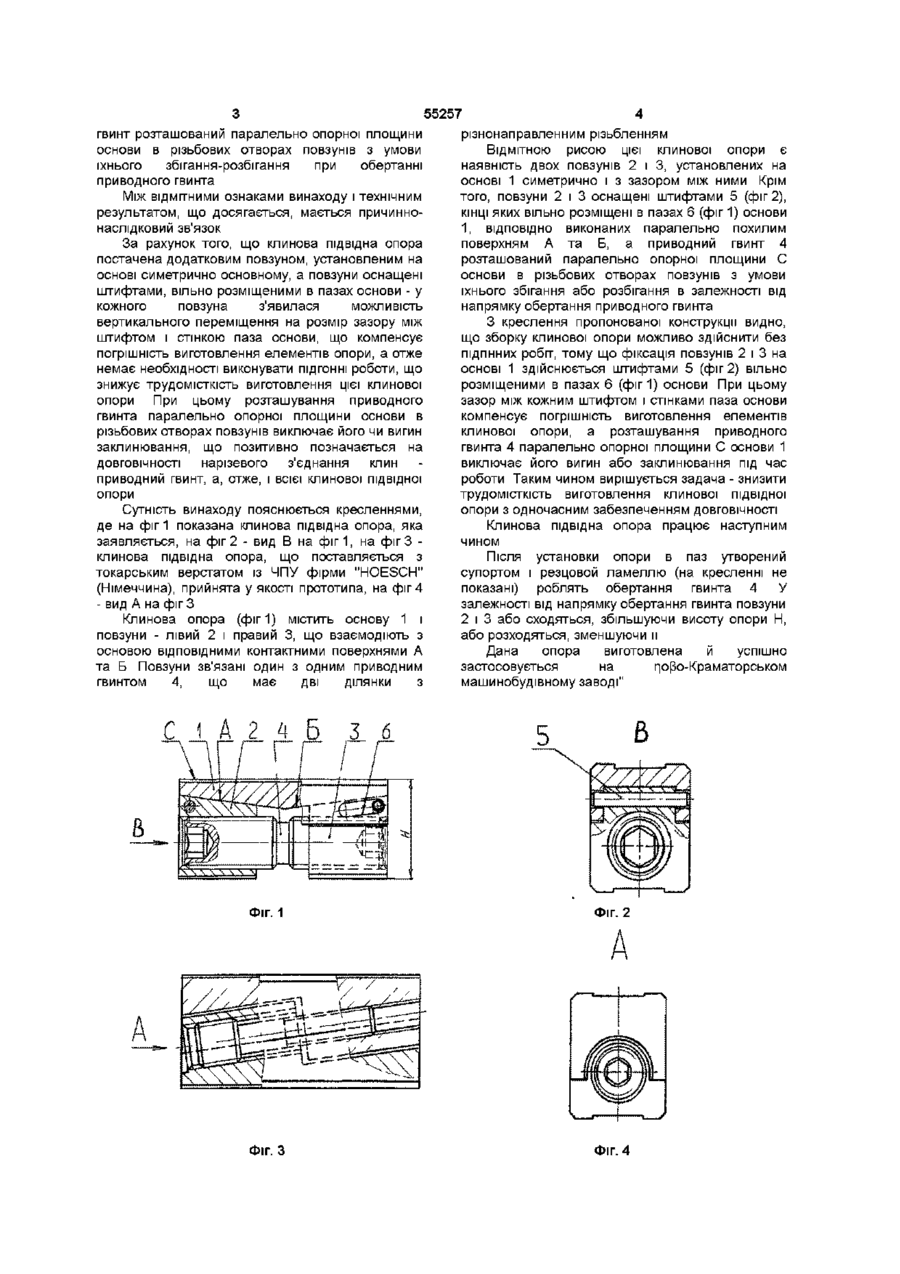

Клинова підвідна опора, що містить основу і повзун, взаємодіючі один з одним похилими контактними поверхнями, а також зв'язаний з повзуном привідний гвинт, який має Винахід відноситься до галузі металообробки, а саме до допоміжних пристроїв для токарських верстатів і може бути використаний для установки різців по центру деталі, яка оброблюється Відома клинова підвідна опора, що містить основу і клин, які сполучені за допомогою похилого паза, виконаного у вигляді "ластівчиного хвоста", і ВІДПОВІДНОГО йому виступу, а в отворі клина встановлений повзун, зв'язаний з регулювальним гвинтом (див, наприклад, АС СРСР №1590208 МПК В23В 29/22) Однак, з'єднання "ластівчин хвіст" вимагає ПІДГІННИХ робіт, що приводить до підвищення трудомісткості виготовлення цієї опори Крім того, через застосування тонкого приводного гвинта, обумовленого конструкцією, знижується ДОВГОВІЧНІСТЬ клинової опори Останній недолік усунутий в ІНШІЙ ВІДОМОЇ КЛИНОВІЙ ПІДВІДНІЙ опорі, що поставляється з токарським верстатом із ЧПУ фірми "HOESCH" (Німеччина), показаної на фіг 3 і фіг 4 Ця опора найбільш близька до той, що заявляється по сукупності істотних ознак Вона також містить основу і повзун, взаємодіючі один з одним похилими контактними поверхнями, а також зв'язаний з повзуном приводний гвинт Однак, після виготовлення, у цій конструкції повзун деколи зависає на гвинті з утворенням зазору між похилими контактними поверхнями, унаслідок чого, при затиску, коли повзун і основа різноспрямоване нарізку, яка відрізняється тим, що вона оснащена додатковим повзуном, установленим симетрично основному, з зазором між ними на основі, яка виконана з двома симетричними похилими контактними поверхнями, при цьому повзуни оснащені штифтами, КІНЦІ ЯКИХ ВІЛЬНО розміщені в пазах, виконаних на основі з ухилом, рівним ухилу ВІДПОВІДНИХ контактних поверхонь, а привідний гвинт розташований паралельно опорній площині основи в нарізних отворах повзунів за умови їхнього збіганнярозбігання при обертанні привідного гвинта прагнуть притиснутися один до одного, відбувається заклинювання гвинта і його вигин у МІСЦІ зміни напрямку різьблення, що приводить до виходу з ладу різьбової частини гвинта Тому, вільне обертання гвинта в повзуні і основі і їх повне прилягання по похилих контактних площинах забезпечується, як правило, підгонкою Таким чином, ДОВГОВІЧНІСТЬ конструкції забезпечується зростанням трудомісткісті виготовлення В основу винаходу покладена задача, знизити трудомісткість виготовлення клинової підвідної опори з одночасним забезпеченням ДОВГОВІЧНОСТІ шляхом виключення підгонних робіт і за рахунок технічного результату, що полягає в доданні клину додаткового ступеня ВІЛЬНОСТІ Для досягнення цього технічного результату клинову підвідну опору, яка містить основу і повзун, що взаємодіють один з одним похилими контактними поверхнями, а також зв'язаний з повзуном приводний гвинт, що має різнонаправлене різьблення постачають додатковим повзуном, установленим симетрично основному з зазором між ними на основі, яка виконана з двома симетричними похилими контактними поверхнями, при цьому повзуни оснащені штифтами, КІНЦІ ЯКИХ ВІЛЬНО розміщені в пазах, виконаних у основі з ухилом, рівним ухилу ВІДПОВІДНИХ контактних поверхонь, а приводний 1 ю ю ю 55257 гвинт розташований паралельно опорної площини основи в різьбових отворах повзунів з умови їхнього збігання-розбігання при обертанні приводного гвинта Між ВІДМІТНИМИ ознаками винаходу і технічним результатом, що досягається, мається причиннонаслідковий зв'язок За рахунок того, що клинова підвідна опора постачена додатковим повзуном, установленим на основі симетрично основному, а повзуни оснащені штифтами, вільно розміщеними в пазах основи - у кожного повзуна з'явилася можливість вертикального переміщення на розмір зазору між штифтом і стінкою паза основи, що компенсує погрішність виготовлення елементів опори, а отже немає необхідності виконувати ПІДГОННІ роботи, що знижує трудомісткість виготовлення цієї клинової опори При цьому розташування приводного гвинта паралельно опорної площини основи в різьбових отворах повзунів виключає його чи вигин заклинювання, що позитивно позначається на ДОВГОВІЧНОСТІ нарізевого з'єднання кпин приводний гвинт, а, отже, і всієї клинової підвідної опори Сутність винаходу пояснюється кресленнями, де на фіг 1 показана клинова підвідна опора, яка заявляється, на фіг 2 - вид В на фіг1, на фіг 3 клинова підвідна опора, що поставляється з токарським верстатом із ЧПУ фірми "HOESCH" (Німеччина), прийнята у якості прототипа, на фіг 4 - вид А на фіг З Клинова опора (фіг 1) містить основу 1 і повзуни - лівий 2 і правий 3, що взаємодіють з основою ВІДПОВІДНИМИ контактними поверхнями А та Б Повзуни зв'язані один з одним приводним гвинтом 4, що має дві ділянки з С 1А 2 4 Б різнонаправленним різьбленням ВІДМІТНОЮ рисою цієї клинової опори є наявність двох повзунів 2 і 3, установлених на основі 1 симетрично і з зазором між ними Крім того, повзуни 2 і 3 оснащені штифтами 5 (фіг 2), КІНЦІ яких вільно розміщені в пазах 6 (фіг 1) основи 1, ВІДПОВІДНО виконаних паралельно похилим поверхням А та Б, а приводний гвинт 4 розташований паралельно опорної площини С основи в різьбових отворах повзунів з умови їхнього збігання або розбігання в залежності від напрямку обертання приводного гвинта З креслення пропонованої конструкції видно, що зборку клинової опори можливо здійснити без ПІДГІННИХ робіт, тому що фіксація повзунів 2 і 3 на основі 1 здійснюється штифтами 5 (фіг 2) вільно розміщеними в пазах 6 (фиг 1) основи При цьому зазор між кожним штифтом і стінками паза основи компенсує погрішність виготовлення елементів клинової опори, а розташування приводного гвинта 4 паралельно опорної площини С основи 1 виключає його вигин або заклинювання під час роботи Таким чином вирішується задача - знизити трудомісткість виготовлення клинової підвідної опори з одночасним забезпеченням ДОВГОВІЧНОСТІ Клинова підвідна опора працює наступним чином Після установки опори в паз утворений супортом і резцовой ламеллю (на кресленні не показані) роблять обертання гвинта 4 У залежності від напрямку обертання гвинта повзуни 2 і 3 або сходяться, збільшуючи висоту опори Н, або розходяться, зменшуючи и Дана опора виготовлена й успішно застосовується на п°Ро- Краматорськом машинобудівному заводі" 3 6 Фіг. 1 Фіг. 2 Фіг. З Фіг. 4 55257 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
