Подрібнювач

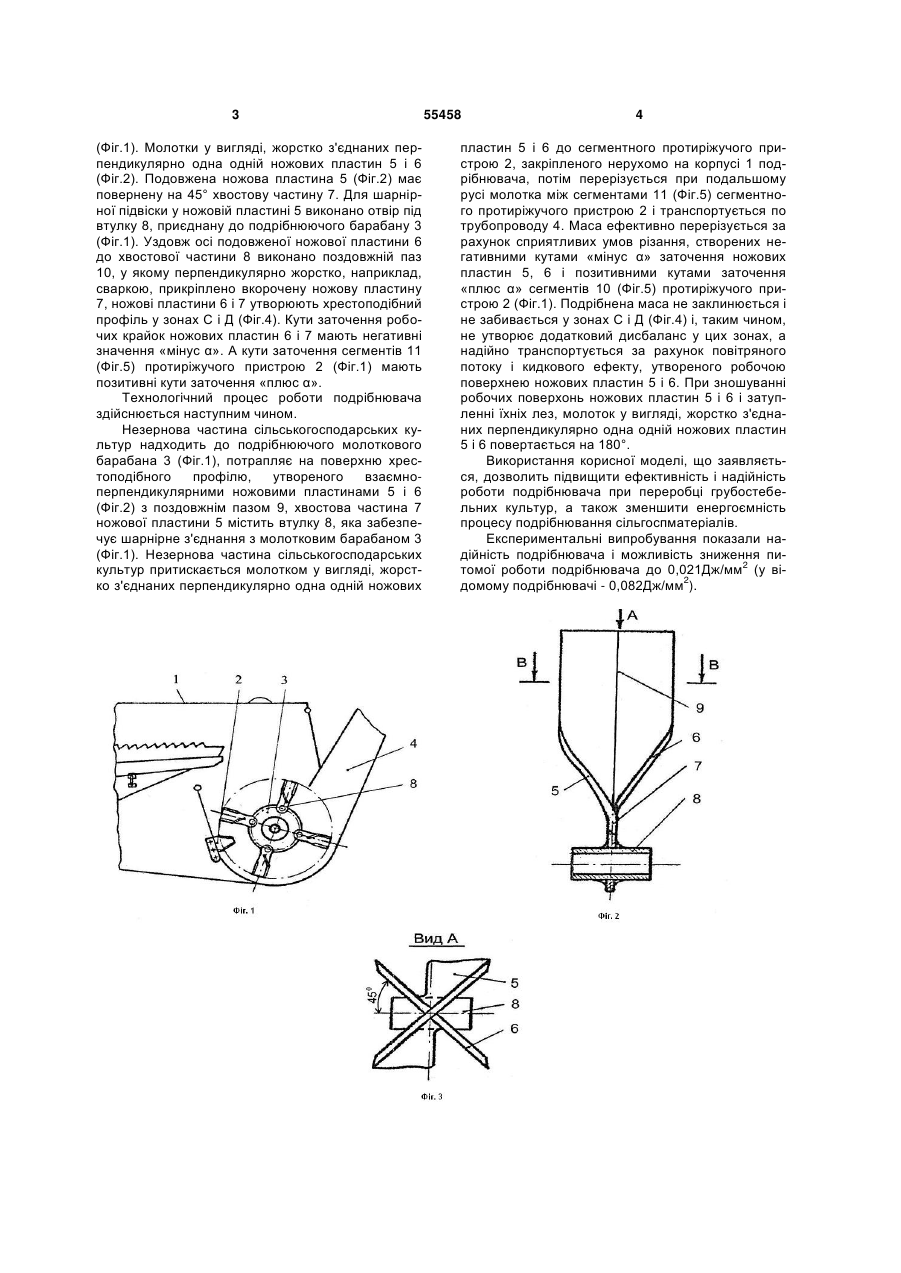

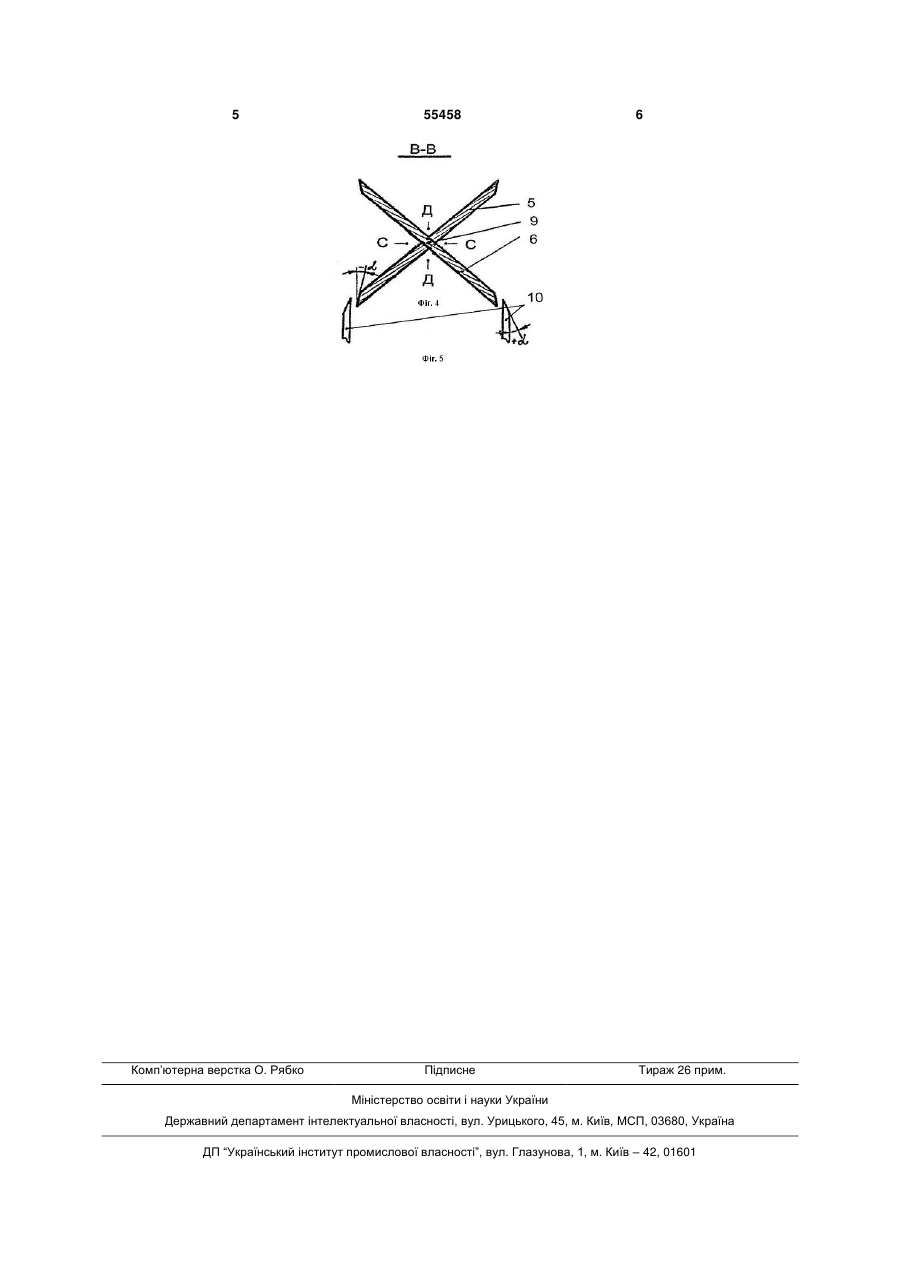

Подрібнювач, що містить молотковий подрібнюючий барабан, молотки якого виконані у вигляді 3 (Фіг.1). Молотки у вигляді, жорстко з'єднаних перпендикулярно одна одній ножових пластин 5 і 6 (Фіг.2). Подовжена ножова пластина 5 (Фіг.2) має повернену на 45° хвостову частину 7. Для шарнірної підвіски у ножовій пластині 5 виконано отвір під втулку 8, приєднану до подрібнюючого барабану 3 (Фіг.1). Уздовж осі подовженої ножової пластини 6 до хвостової частини 8 виконано поздовжній паз 10, у якому перпендикулярно жорстко, наприклад, сваркою, прикріплено вкорочену ножову пластину 7, ножові пластини 6 і 7 утворюють хрестоподібний профіль у зонах С і Д (Фіг.4). Кути заточення робочих крайок ножових пластин 6 і 7 мають негативні значення «мінус α». А кути заточення сегментів 11 (Фіг.5) протиріжучого пристрою 2 (Фіг.1) мають позитивні кути заточення «плюс α». Технологічний процес роботи подрібнювача здійснюється наступним чином. Незернова частина сільськогосподарських культур надходить до подрібнюючого молоткового барабана 3 (Фіг.1), потрапляє на поверхню хрестоподібного профілю, утвореного взаємноперпендикулярними ножовими пластинами 5 і 6 (Фіг.2) з поздовжнім пазом 9, хвостова частина 7 ножової пластини 5 містить втулку 8, яка забезпечує шарнірне з'єднання з молотковим барабаном 3 (Фіг.1). Незернова частина сільськогосподарських культур притискається молотком у вигляді, жорстко з'єднаних перпендикулярно одна одній ножових 55458 4 пластин 5 і 6 до сегментного протиріжучого пристрою 2, закріпленого нерухомо на корпусі 1 подрібнювача, потім перерізується при подальшому русі молотка між сегментами 11 (Фіг.5) сегментного протиріжучого пристрою 2 і транспортується по трубопроводу 4. Маса ефективно перерізується за рахунок сприятливих умов різання, створених негативними кутами «мінус α» заточення ножових пластин 5, 6 і позитивними кутами заточення «плюс α» сегментів 10 (Фіг.5) протиріжучого пристрою 2 (Фіг.1). Подрібнена маса не заклинюється і не забивається у зонах С і Д (Фіг.4) і, таким чином, не утворює додатковий дисбаланс у цих зонах, а надійно транспортується за рахунок повітряного потоку і кидкового ефекту, утвореного робочою поверхнею ножових пластин 5 і 6. При зношуванні робочих поверхонь ножових пластин 5 і 6 і затупленні їхніх лез, молоток у вигляді, жорстко з'єднаних перпендикулярно одна одній ножових пластин 5 і 6 повертається на 180°. Використання корисної моделі, що заявляється, дозволить підвищити ефективність і надійність роботи подрібнювача при переробці грубостебельних культур, а також зменшити енергоємність процесу подрібнювання сільгоспматеріалів. Експериментальні випробування показали надійність подрібнювача і можливість зниження питомої роботи подрібнювача до 0,021Дж/мм2 (у відомому подрібнювачі - 0,082Дж/мм2). 5 Комп’ютерна верстка О. Рябко 55458 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
