Гідравлічний висівний апарат

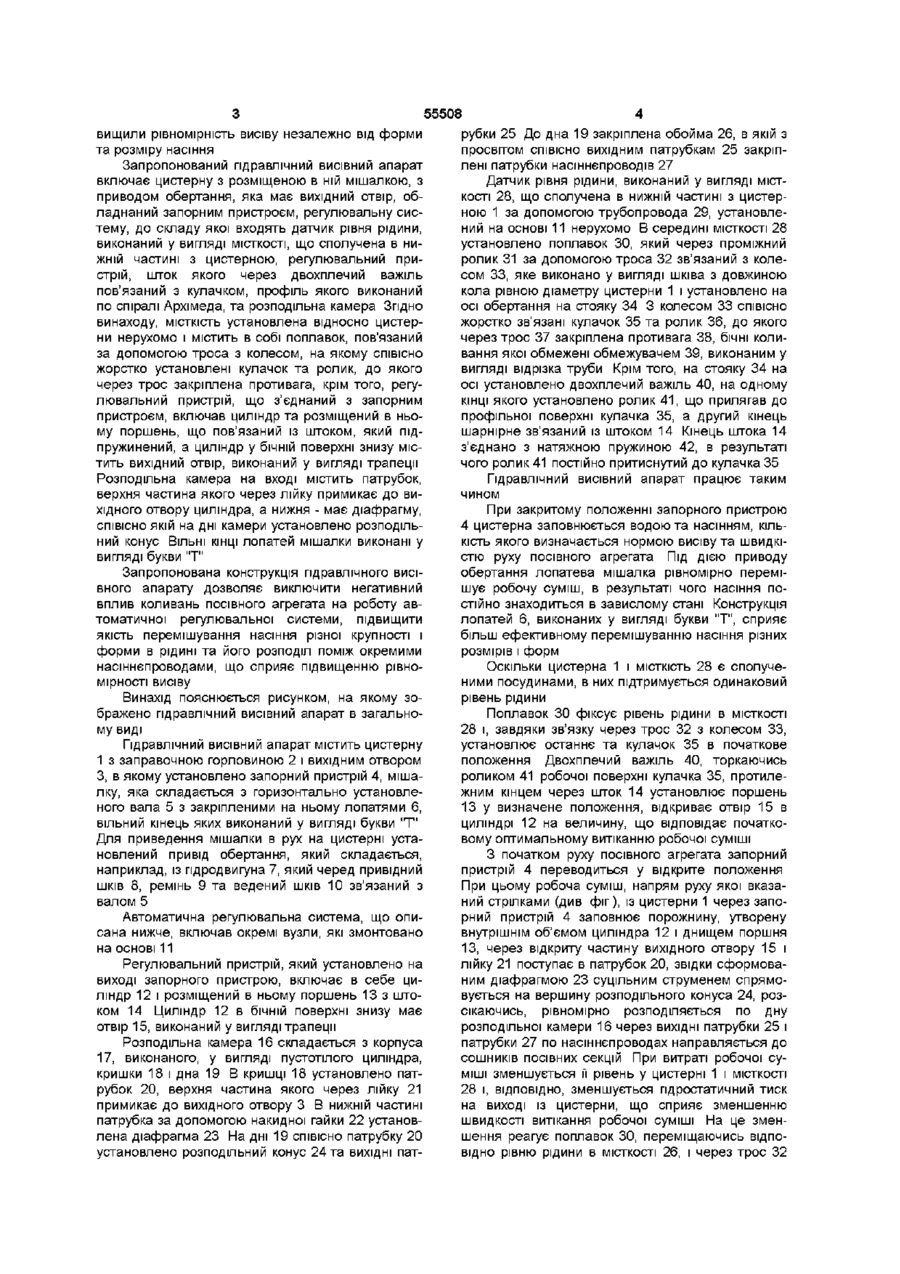

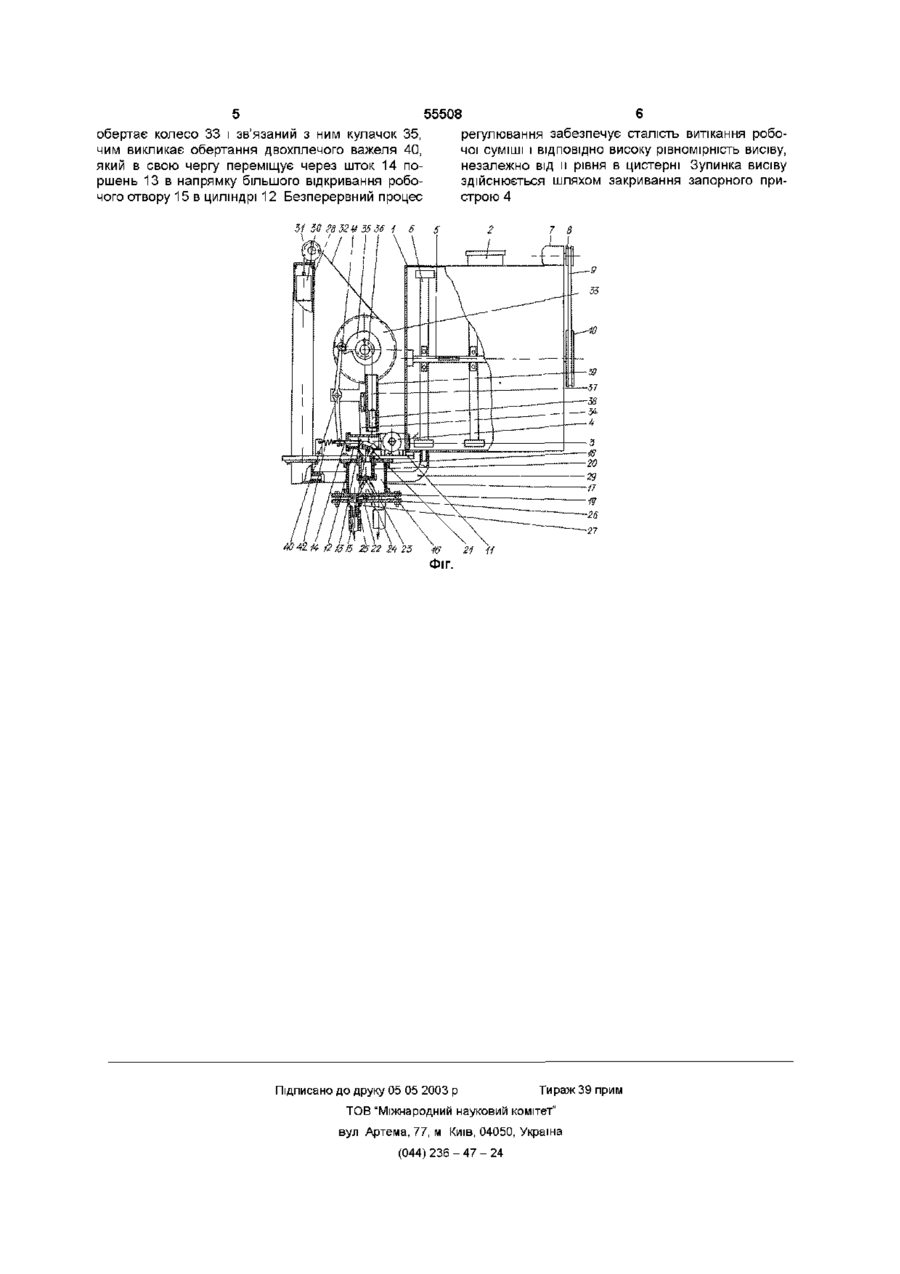

1 Гідравлічний висівний апарат, що включає цистерну з розміщеною в ній мішалкою з приводом обертання, яка має вихідний отвір, обладнаний запірним пристроєм, регулювальну систему, до складу якої входять датчик рівня рідини, виконаний у вигляді МІСТКОСТІ, що сполучена в нижній частині з цистерною трубопроводом, регулювальний пристрій, шток якого через двоплечий важіль звязании з кулачком, виконаним по спіралі Архімеда, та розподільна камера, який відрізняється тим, що МІСТКІСТЬ відносно цистерни установлено нерухомо і містить в собі поплавок, зв'язаний за допомогою троса з колесом, СПІВВІСНО з яким жорстко зв'язані кулачок та ролик, до якого через трос закріплена противага, крім того, регулювальний пристрій включає циліндр та розміщений в ньому поршень, що зв'язаний із штоком, який підпружинений, причому циліндр у бічній поверхні знизу містить вихідний отвір, виконаний у вигляді трапеції, а розподільна камера на вході містить патрубок, верхня частина якого через лійку примикає до вихідного отвору циліндра, а нижня - має діафрагму, СПІВВІСНО ЯКІЙ на дні розподільної камери установлено розподільний конус 2 Гідравлічний висівний апарат за п 1, який відрізняється тим, що ВІЛЬНІ КІНЦІ лопатей мішалки виконані у вигляді букви "Т" О 00 Винахід відноситься до галузі сільськогосподарського машинобудування і призначений для висіву пророщеного насіння Відомий гідравлічний висівний апарат /Пат України №13999, кл, А01С 7/00, 2000/, що включає цистерну з розміщеною в ній мішалкою з приводом обертання, яка має вихідний отвір, обладнаний запорним пристроєм, установленим в розподільній камері Висівний апарат містить регулювальну систему, яка включав датчик рівня рідини, виконаний у вигляді підпружиненої МІСТКОСТІ, установленої в напрямних кронштейнах з можливістю вертикального переміщення, що сполучається в нижній частині з цистерною, при цьому ззовні до дна МІСТКОСТІ закріплена зубчаста рейка, що зв'язана з зубчастим колесом, на осі якого закріплений кулачок з профілем, виконаним по спіралі Архімеда, а запорний пристрій виконаний у вигляді стакана, встановленого на циліндричному стояку, закріпленому в донній частині розподільної камери, причому стакан обладнаний штоком, що зв'язаний з кулачком за допомогою двохплечого важеля Недоліком відомого висівного апарату є те, що він не повністю забезпечує задовільну рівномірність висіву насіння через коливання датчика рівня рідини, виконаного у вигляді підпружиненої МІСТКОСТІ, що призводить до похибок в регулюванні витікання робочої суміші, особливо на недостатньо підготовленому ґрунті, до того ж форма лопатей мішалки не дозволяє в повній мірі забезпечити перемішування насіння з малою парусністю, а запорний пристрій при повністю заповненій цистерні не забезпечує достатнього просвіту поміж запорно-рєгулювальним стаканом і вихідним отвором, що перешкоджає висіву крупного насіння В основу винаходу поставлено завдання під о ю ю ю 55508 вищили рівномірність висіву незалежно від форми та розміру насіння Запропонований гідравлічний висівний апарат включає цистерну з розміщеною в ній мішалкою, з приводом обертання, яка має вихідний отвір, обладнаний запорним пристроєм, регулювальну систему, до складу якої входять датчик рівня рідини, виконаний у вигляді МІСТКОСТІ, ЩО сполучена в нижній частині з цистерною, регулювальний пристрій, шток якого через двохплечий важіль пов'язаний з кулачком, профіль якого виконаний по спіралі Архімеда, та розподільна камера Згідно винаходу, МІСТКІСТЬ установлена відносно цистерни нерухомо і містить в собі поплавок, пов'язаний за допомогою троса з колесом, на якому СПІВІСНО жорстко установлені кулачок та ролик, до якого через трос закріплена противага, крім того, регулювальний пристрій, що з'єднаний з запорним пристроєм, включав циліндр та розміщений в ньому поршень, що пов'язаний із штоком, який підпружинений, а циліндр у бічній поверхні знизу містить вихідний отвір, виконаний у вигляді трапеції Розподільна камера на вході містить патрубок, верхня частина якого через лійку примикає до вихідного отвору циліндра, а нижня - має діафрагму, СПІВІСНО якій на дні камери установлено розподільний конус ВІЛЬНІ КІНЦІ лопатей мішалки виконані у вигляді букви "Т" Запропонована конструкція гідравлічного висівного апарату дозволяє виключити негативний вплив коливань посівного агрегата на роботу автоматичної регулювальної системи, підвищити якість перемішування насіння різної крупності і форми в рідині та його розподіл поміж окремими насіннєпроводами, що сприяє підвищенню рівномірності висіву Винахід пояснюється рисунком, на якому зображено гідравлічний висівний апарат в загальному виді Гідравлічний висівний апарат містить цистерну 1 з заправочною горловиною 2 і вихідним отвором З, в якому установлено запорний пристрій 4, мішалку, яка складається з горизонтально установленого вала 5 з закріпленими на ньому лопатями 6, вільний кінець яких виконаний у вигляді букви "Т" Для приведення мішалки в рух на цистерні установлений привід обертання, який складається, наприклад, із пдродвигуна 7, який черед привідний шків 8, ремінь 9 та ведений шків 10 зв'язаний з валом 5 Автоматична регулювальна система, що описана нижче, включав окремі вузли, які змонтовано на основі 11 Регулювальний пристрій, який установлено на виході запорного пристрою, включає в себе циліндр 12 і розміщений в ньому поршень 13 з штоком 14 Циліндр 12 в бічній поверхні знизу має отвір 15, виконаний у вигляді трапеції Розподільна камера 16 складається з корпуса 17, виконаного, у вигляді пустотілого циліндра, кришки 18 і дна 19 В кришці 18 установлено патрубок 20, верхня частина якого через лійку 21 примикає до вихідного отвору З В нижній частині патрубка за допомогою накидної гайки 22 установлена діафрагма 23 На дні 19 СПІВІСНО патрубку 20 установлено розподільний конус 24 та ВИХІДНІ пат рубки 25 До дна 19 закріплена обойма 26, в якій з просвітом СПІВІСНО вихідним патрубкам 25 закріплені патрубки насіннєпроводів 27 Датчик рівня рідини, виконаний у вигляді МІСТКОСТІ 28, що сполучена в нижній частині з цистерною 1 за допомогою трубопровода 29, установлений на основі 11 нерухомо В середині МІСТКОСТІ 28 установлено поплавок ЗО, який через проміжний ролик 31 за допомогою троса 32 зв'язаний з колесом 33, яке виконано у вигляді шківа з довжиною кола рівною діаметру цистерни 1 і установлено на осі обертання на стояку 34 3 колесом 33 СПІВІСНО жорстко зв'язані кулачок 35 та ролик 36, до якого через трос 37 закріплена противага 38, бічні коливання якої обмежені обмежувачем 39, виконаним у вигляді відрізка труби Крім того, на стояку 34 на осі установлено двохплечий важіль 40, на одному КІНЦІ якого установлено ролик 41, що прилягав до профільної поверхні кулачка 35, а другий кінець шарнірне зв'язаний із штоком 14 Кінець штока 14 з'єднано з натяжною пружиною 42, в результаті чого ролик 41 постійно притиснутий до кулачка 35 Гідравлічний висівний апарат працює таким чином При закритому положенні запорного пристрою 4 цистерна заповнюється водою та насінням, КІЛЬКІСТЬ якого визначається нормою висіву та швидкістю руху посівного агрегата Під дією приводу обертання лопатева мішалка рівномірно перемішує робочу суміш, в результаті чого насіння постійно знаходиться в завислому стані Конструкція лопатей 6, виконаних у вигляді букви "Т", сприяє більш ефективному перемішуванню насіння різних розмірів і форм Оскільки цистерна 1 і МІСТКІСТЬ 28 є сполученими посудинами, в них підтримується одинаковий рівень рідини Поплавок ЗО фіксує рівень рідини в МІСТКОСТІ 28 і, завдяки зв'язку через трос 32 з колесом 33, установлює останнє та кулачок 35 в початкове положення Двохплечий важіль 40, торкаючись роликом 41 робочої поверхні кулачка 35, протилежним кінцем через шток 14 установлює поршень 13 у визначене положення, відкриває отвір 15 в циліндрі 12 на величину, що відповідає початковому оптимальному витіканню робочої суміші З початком руху посівного агрегата запорний пристрій 4 переводиться у відкрите положення При цьому робоча суміш, напрям руху якої вказаний стрілками (див фіг), із цистерни 1 через запорний пристрій 4 заповнює порожнину, утворену внутрішнім об'ємом циліндра 12 і днищем поршня 13, через відкриту частину вихідного отвору 15 і лійку 21 поступає в патрубок 20, звідки сформованим діафрагмою 23 суцільним струменем спрямовується на вершину розподільного конуса 24, розсікаючись, рівномірно розподіляється по дну розподільної камери 16 через ВИХІДНІ патрубки 25 і патрубки 27 по насіннєпроводах направляється до сошників посівних секцій При витраті робочої суміші зменшується її рівень у цистерні 1 і МІСТКОСТІ 28 і, ВІДПОВІДНО, зменшується гідростатичний тиск на виході із цистерни, що сприяє зменшенню швидкості витікання робочої суміші На це зменшення реагує поплавок ЗО, переміщаючись ВІДПОВІДНО рівню рідини в МІСТКОСТІ 26, і через трос 32 55508 регулювання забезпечує сталість витікання робочої суміші і ВІДПОВІДНО високу рівномірність висіву, незалежно від и рівня в цистерні Зупинка висіву здійснюється шляхом закривання запорного пристрою 4 обертає колесо 33 і зв'язаний з ним кулачок 35, чим викликає обертання двохплечого важеля 40, який в свою чергу переміщує через шток 14 поршень 13 в напрямку більшого відкривання робочого отвору 15 в циліндрі 12 Безперервний процес Ы 50 P8 32 ¥ 55 ЇЇ 1 2522 24 25 -fff 21 И Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
