Пристрій для кріплення котла залізничної цистерни на рамі платформи

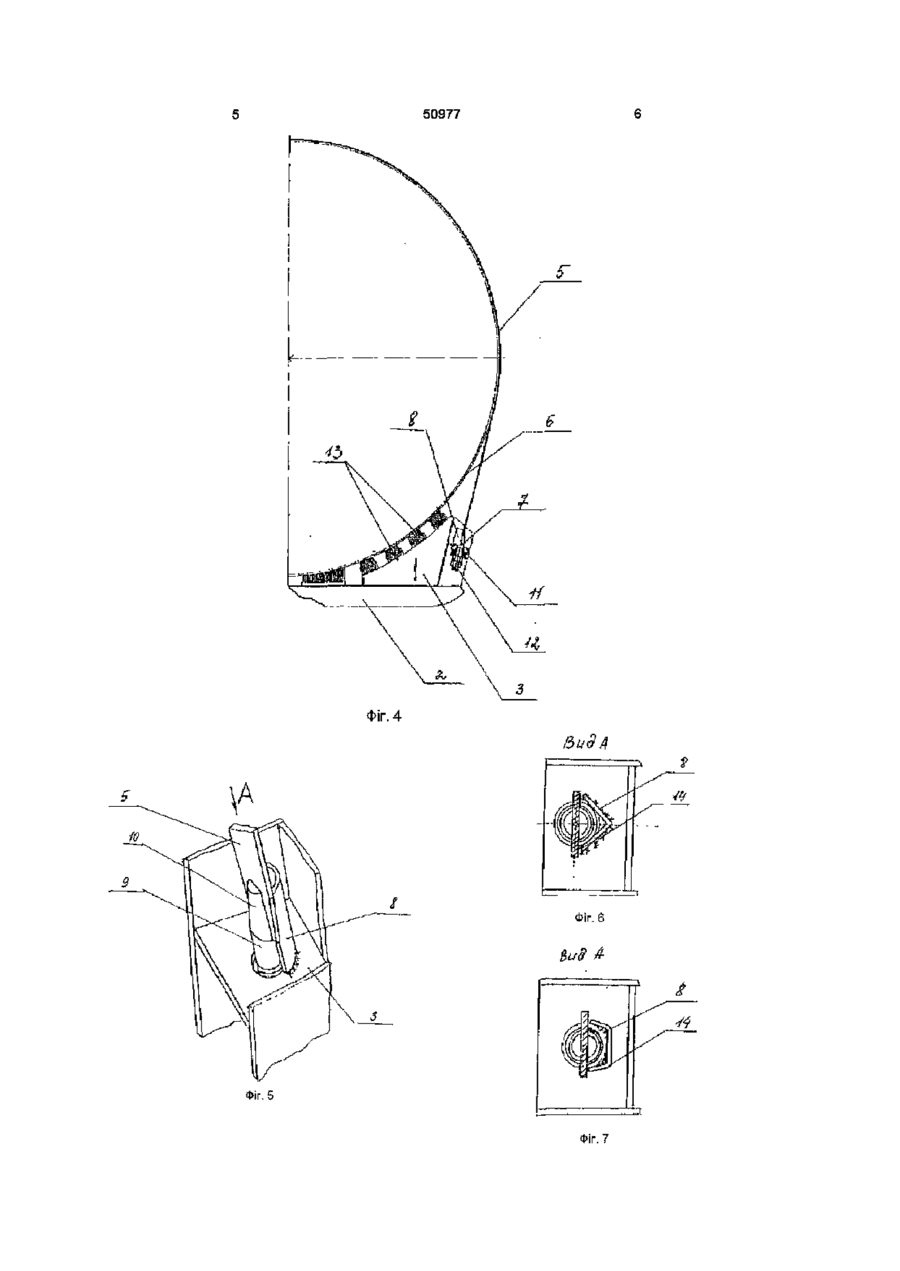

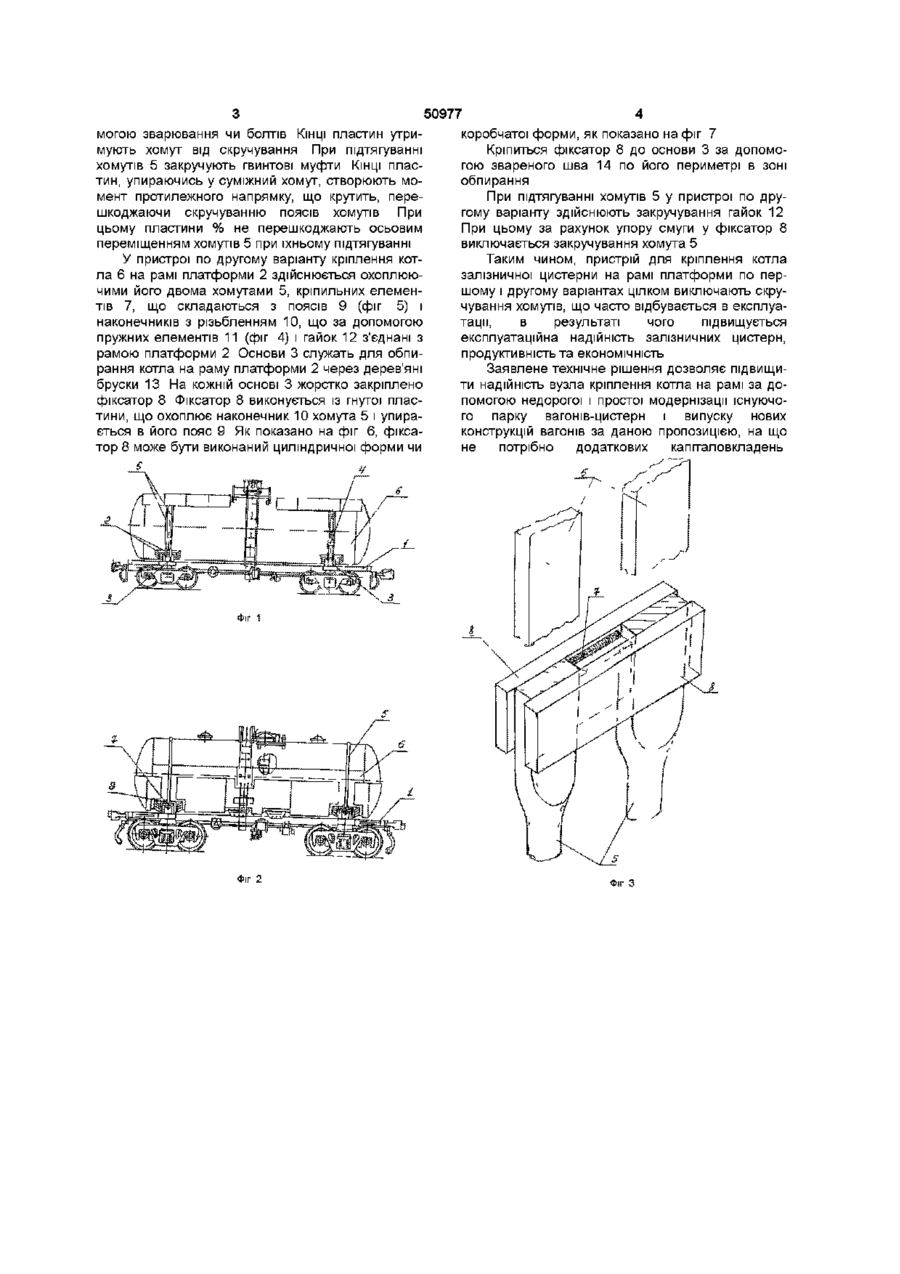

Пристрій для кріплення котла залізничної цистерни, що містить раму зі стійками, основу і встановлені на стійках кронштейни з хомутами, що охоплюють котел, і зв'язані з кронштейнами за допомогою кріпильних елементів, який відрізняється тим, що пристрій оснащений фіксаторами хомутів від повороту навколо своєї подовжньої осі з можливістю їхнього подовжнього переміщення Установкою фіксаторів при підтягуванні одного з хомутів за рахунок упору фіксатора виключається скручування підтягуваного, що забезпечує надійність усього кріпильного вузла в цілому Технічне рішення, що заявляється, пояснюється кресленнями На фіг 1 - показано цистерну з кріпленням котла на рамі платформи за допомогою чотирьох хомутів На фіг 2 - показано цистерну з кріпленням котла на рамі платформи за допомогою двох хомутів На фіг 3 - пропонований пристрій кріплення фіксатора варіант 1 На фіг 4 - пропонований пристрій кріплення фіксатора варіант 2 На фіг 5, 6, 7 - вид кріплення з можливими формами фіксаторів Пристрій для кріплення котла залізничної цистерни містить раму 1 зі стійками 2, основу 3 і встановлені на стійках кронштейни 4 з хомутами 5, що охоплюють котел 6 і ,які зв'язані з кронштейнами 4 за допомогою кріпильних елементів 7 з фіксаторами хомутів 8 від повороту навколо своєї подовжньої ОСІ З МОЖЛИВІСТЮ ЇХНЬОГО ПОДОВЖНЬОГО переміщення У пристрої по першому варіанту (див фіг 1) кріплення котла 6 здійснюється чотирма хомутами 5, що охоплюють його, розташованими по два по кінцях котла КІНЦІ хомутів 5 за допомогою гвинтових муфт 7, що мають праве і ліве різьблення, з'єднані зі стяжними болтами, зв'язаними з рамою платформи 1 На кожній парі хомутів 5 пристрою по першому варіанту, як показано на фіг 3, закріплена пара пластин 8, з'єднана між собою за допо о ю 50977 могою зварювання чи болтів КІНЦІ пластин утримують хомут від скручування При підтягуванні хомутів 5 закручують гвинтові муфти КІНЦІ пластин, упираючись у суміжний хомут, створюють момент протилежного напрямку, що крутить, перешкоджаючи скручуванню поясів хомутів При цьому пластини % не перешкоджають осьовим переміщенням хомутів 5 при їхньому підтягуванні У пристрої по другому варіанту кріплення котла 6 на рамі платформи 2 здійснюється охоплюючими його двома хомутами 5, кріпильних елементів 7, що складаються з поясів 9 (фіг 5) і наконечників з різьбленням 10, що за допомогою пружних елементів 11 (фіг 4) і гайок 12 з'єднані з рамою платформи 2 Основи 3 служать для обпирання котла на раму платформи 2 через дерев'яні бруски 13 На кожній основі 3 жорстко закріплено фіксатор 8 Фіксатор 8 виконується із гнутої пластини, що охоплює наконечник 10 хомута 5 і упирається в його пояс 9 Як показано на фіг 6, фіксатор 8 може бути виконаний циліндричної форми чи Фіг 1 Фіг коробчатої форми, як показано на фіг 7 Кріпиться фіксатор 8 до основи 3 за допомогою звареного шва 14 по його периметрі в зоні обпирання При підтягуванні хомутів 5 у пристрої по другому варіанту здійснюють закручування гайок 12 При цьому за рахунок упору смуги у фіксатор 8 виключається закручування хомута 5 Таким чином, пристрій для кріплення котла залізничної цистерни на рамі платформи по першому і другому варіантах цілком виключають скручування хомутів, що часто відбувається в експлуатації, в результаті чого підвищується експлуатаційна надійність залізничних цистерн, продуктивність та економічність Заявлене технічне рішення дозволяє підвищити надійність вузла кріплення котла на рамі за допомогою недорогої і простої модернізації існуючого парку вагонів-цистерн і випуску нових конструкцій вагонів за даною пропозицією, на що не потрібно додаткових капіталовкладень 50977 ФІГ. 4 (bud A Фіг. 5 Фіг. 7 50977 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
