Пристрій для передачі інформації шумовими сигналами з фазовою та амплітудною маніпуляцією

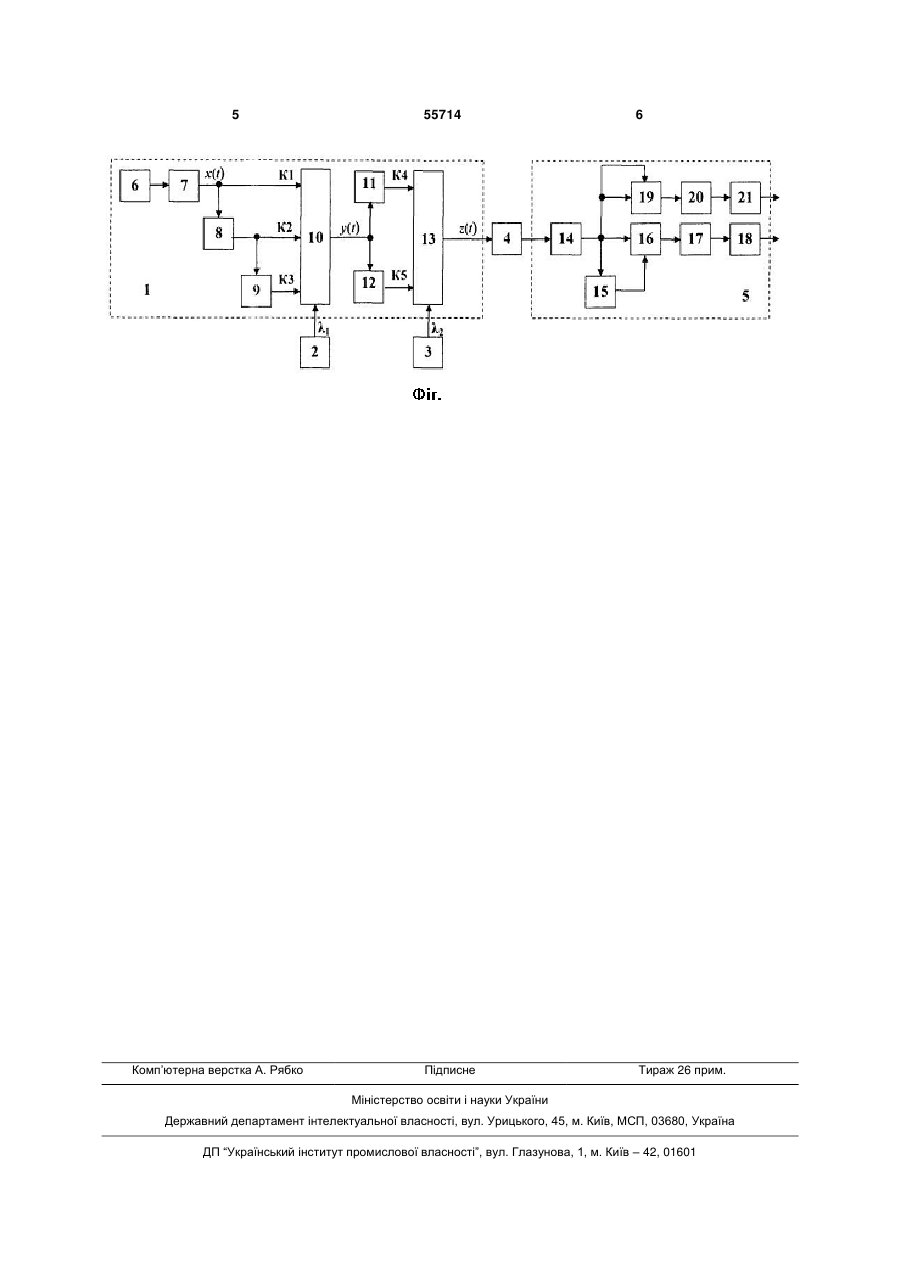

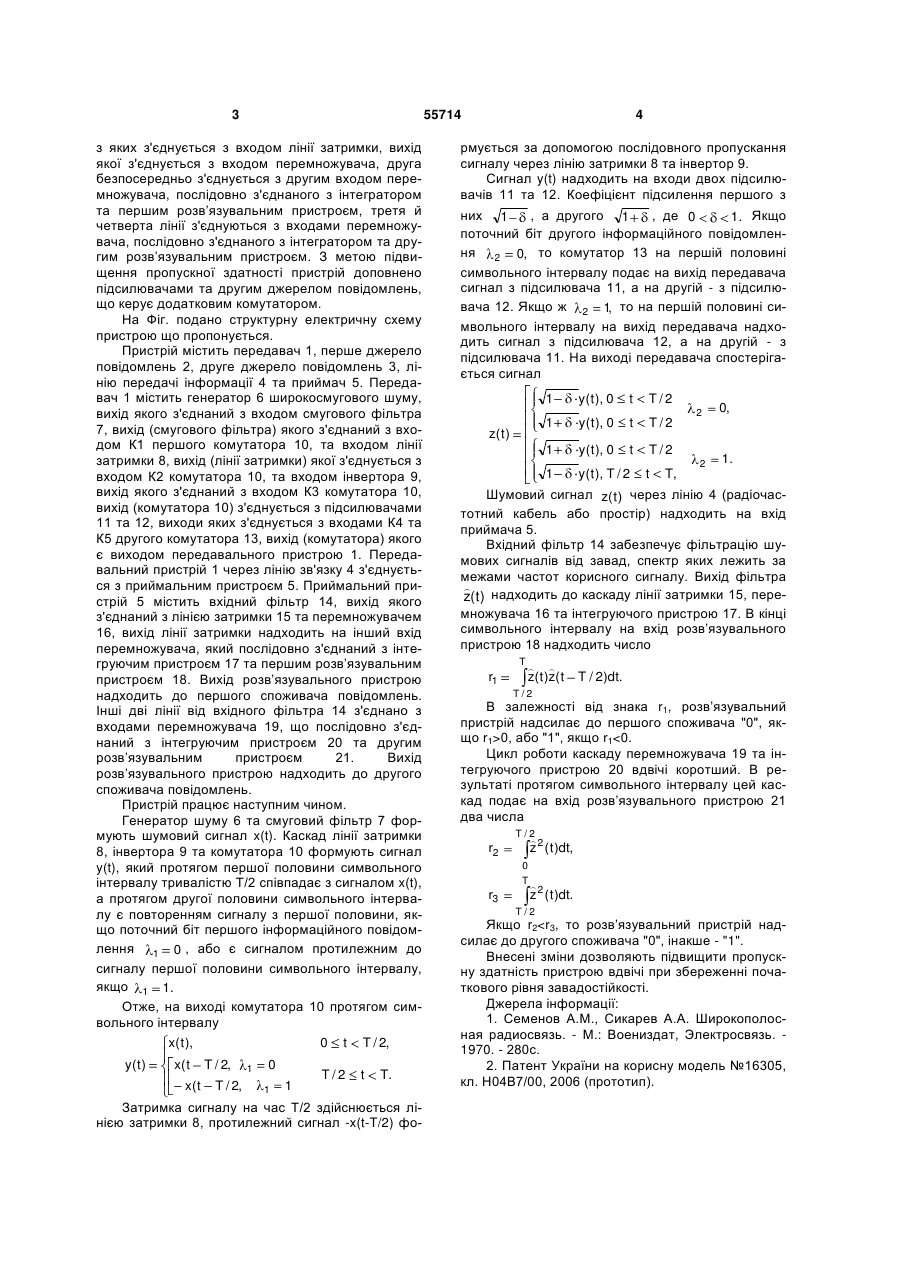

Пристрій для передачі інформації шумовими сигналами з фазовою та амплітудною маніпуляцією, який має на стороні передавача генератор широкосмугового шуму, вихід якого з'єднаний з смуговим фільтром, вихід якого розгалужується на дві лінії, одна з яких подається на перший вхід комутатора, а інша на лінію затримки, вихід лінії затримки в свою чергу розгалужується на дві лінії, одна з яких подається на другий вхід комутатора, а інша з'єднується з інвертором, вихід якого з'єд 3 55714 з яких з'єднується з входом лінії затримки, вихід якої з'єднується з входом перемножувача, друга безпосередньо з'єднується з другим входом перемножувача, послідовно з'єднаного з інтегратором та першим розв’язувальним пристроєм, третя й четверта лінії з'єднуються з входами перемножувача, послідовно з'єднаного з інтегратором та другим розв’язувальним пристроєм. З метою підвищення пропускної здатності пристрій доповнено підсилювачами та другим джерелом повідомлень, що керує додатковим комутатором. На Фіг. подано структурну електричну схему пристрою що пропонується. Пристрій містить передавач 1, перше джерело повідомлень 2, друге джерело повідомлень 3, лінію передачі інформації 4 та приймач 5. Передавач 1 містить генератор 6 широкосмугового шуму, вихід якого з'єднаний з входом смугового фільтра 7, вихід (смугового фільтра) якого з'єднаний з входом К1 першого комутатора 10, та входом лінії затримки 8, вихід (лінії затримки) якої з'єднується з входом К2 комутатора 10, та входом інвертора 9, вихід якого з'єднаний з входом К3 комутатора 10, вихід (комутатора 10) з'єднується з підсилювачами 11 та 12, виходи яких з'єднується з входами К4 та К5 другого комутатора 13, вихід (комутатора) якого є виходом передавального пристрою 1. Передавальний пристрій 1 через лінію зв'язку 4 з'єднується з приймальним пристроєм 5. Приймальний пристрій 5 містить вхідний фільтр 14, вихід якого з'єднаний з лінією затримки 15 та перемножувачем 16, вихід лінії затримки надходить на інший вхід перемножувача, який послідовно з'єднаний з інтегруючим пристроєм 17 та першим розв’язувальним пристроєм 18. Вихід розв’язувального пристрою надходить до першого споживача повідомлень. Інші дві лінії від вхідного фільтра 14 з'єднано з входами перемножувача 19, що послідовно з'єднаний з інтегруючим пристроєм 20 та другим розв’язувальним пристроєм 21. Вихід розв’язувального пристрою надходить до другого споживача повідомлень. Пристрій працює наступним чином. Генератор шуму 6 та смуговий фільтр 7 формують шумовий сигнал x(t). Каскад лінії затримки 8, інвертора 9 та комутатора 10 формують сигнал y(t), який протягом першої половини символьного інтервалу тривалістю T/2 співпадає з сигналом x(t), а протягом другої половини символьного інтервалу є повторенням сигналу з першої половини, якщо поточний біт першого інформаційного повідомлення 1 0 , або є сигналом протилежним до сигналу першої половини символьного інтервалу, якщо 1 1. Отже, на виході комутатора 10 протягом символьного інтервалу x( t ), 0 t T / 2, y( t ) x( t x( t T / 2, T / 2, 1 0 1 1 T/2 t T. Затримка сигналу на час T/2 здійснюється лінією затримки 8, протилежний сигнал -x(t-T/2) фо 4 рмується за допомогою послідовного пропускання сигналу через лінію затримки 8 та інвертор 9. Сигнал y(t) надходить на входи двох підсилювачів 11 та 12. Коефіцієнт підсилення першого з них 1 , а другого 1 , де 0 1. Якщо поточний біт другого інформаційного повідомлення 2 0, то комутатор 13 на першій половині символьного інтервалу подає на вихід передавача сигнал з підсилювача 11, а на другій - з підсилювача 12. Якщо ж 2 1, то на першій половині символьного інтервалу на вихід передавача надходить сигнал з підсилювача 12, а на другій - з підсилювача 11. На виході передавача спостерігається сигнал 1 t T/2 1 y( t ), 0 t T/2 1 y( t ), 0 t T/2 1 z( t ) y( t ), 0 y( t ), T / 2 t T, 2 2 0, 1. Шумовий сигнал z( t ) через лінію 4 (радіочастотний кабель або простір) надходить на вхід приймача 5. Вхідний фільтр 14 забезпечує фільтрацію шумових сигналів від завад, спектр яких лежить за межами частот корисного сигналу. Вихід фільтра  z( t ) надходить до каскаду лінії затримки 15, перемножувача 16 та інтегруючого пристрою 17. В кінці символьного інтервалу на вхід розв’язувального пристрою 18 надходить число T r1   z( t )z( t T / 2)dt. T/2 В залежності від знака r1, розв’язувальний пристрій надсилає до першого споживача "0", якщо r1>0, або "1", якщо r1
