Вирівнювальний механізм для ланцюгових тягових органів транспортуючих машин

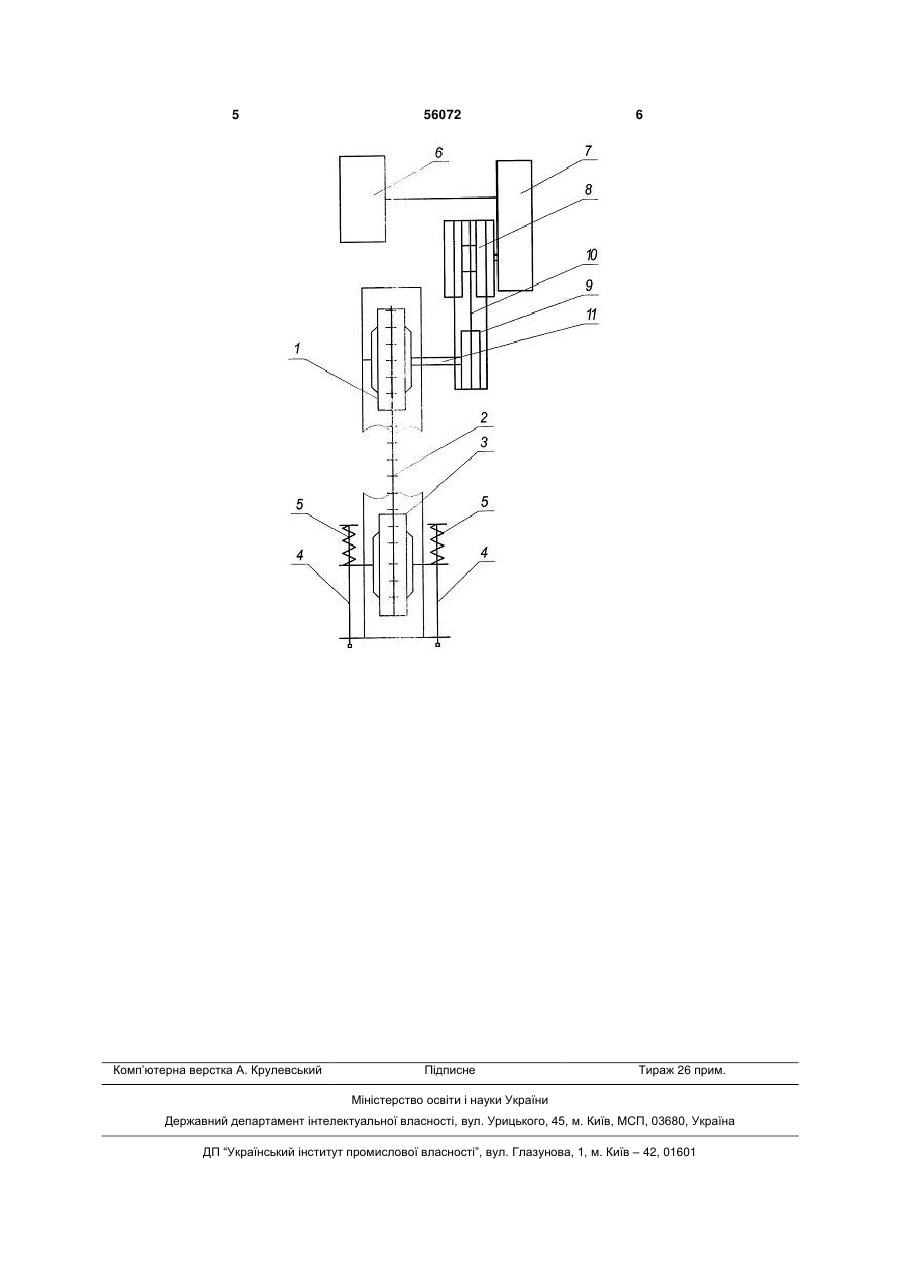

1. Вирівнювальний механізм для ланцюгових тягових органів транспортуючих машин, що містить тягову зірочку, тяговий ланцюг, натяжну зірочку, натяжний пристрій і електропривід, до складу якого входять: електродвигун, редуктор, ведуча зірочка, привідна зірочка та привідний ланцюг, 3 складає 4 мм. По тарувальній осцилограмі такий розтяг має місце при зусиллі 11,5 кН, що складає близько 30 % від повної динамічної складової при роботі конвеєра без ВМ. В основу корисної моделі поставлене завдання удосконалення вирівнювального механізму для ланцюгових тягових органів транспортуючих машин шляхом оснащення натяжного пристрою тягового ланцюга пружним демпфером, що забезпечує усунення динамічних навантажень на тяговий ланцюг, які пов'язані з розтягом тягового ланцюга в результаті полігонального ефекту, який є притаманним ланцюговій передачі. Поставлене завдання досягається тим, що транспортуюча машина з ланцюговим тяговим органом і вирівнювальним механізмом, що містить тягову зірочку, тяговий ланцюг, натяжну зірочку, натяжний пристрій і електропривод, до складу якого входять електродвигун, редуктор, ведуча зірочка, приводна зірочка, приводний ланцюг, в якій згідно корисної моделі, на натяжному пристрої встановлений пружний демпфер, величина ходу якого разом із натяжною зірочкою дорівнює /2 / z , z - кількість L R 1 cos / 2 (де зубів тягової зірочки, R - радіус зачеплення тягової зірочки), причому, зусилля стискання демпфера дорівнює номінальному зусиллю тягового ланцюга при номінальному навантаженні. Крім того, пружний демпфер виконаний у вигляді пружин. Завдяки наявності натяжного пристрою з установленим на ньому пружним демпфером при зачепленні ланки тягового ланцюга з зубом тягової зірочки в результаті полігонального ефекту відбувається не розтяг тягового ланцюга, а відповідне стискання демпферних пружин, величина ходу яких разом з натяжною зірочкою дорівнює L R 1 cos / 2 , а зусилля стискання демпферних пружин повинне бути рівним номінальному зусиллю тягового ланцюга при номінальному навантаженні. Завдяки цього зменшується динамічна складова сили в тяговому ланцюгу, яка зумовлена 56072 4 розтягом від полігонального ефекту. На кресленні зображена схема вирівнювального механізму для ланцюгових тягових органів транспортуючих машин. Вирівнювальний механізм для ланцюгових тягових органів транспортуючих машин містить тягову зірочку 1, тяговий ланцюг 2, натяжну зірочку 3, натяжний пристрій 4 з демпферними пружинами 5, електропривод, до складу якого входять: електродвигун 6, редуктор 7, ведуча зірочка 8, приводна зірочка 9, приводний ланцюг 10. Пристрій працює наступним чином. Електродвигун 6 з'єднаний з редуктором 7, на вихідному валу якого розміщується ведуча зірочка 8. При постійній кутовій швидкості обертання вала електродвигуна 6, постійною буде і кутова швидкість обертання ведучої зірочки 8. Ведуча зірочка 8 з'єднана з приводною зірочкою 9 трирядним приводним ланцюгом 10. Оскільки крок зубів ведучої зірочки 8, а відповідно і крок двох крайніх рядів ланок приводного ланцюга 10, малий, то приводний ланцюг 10 буде рухатись приблизно з постійною швидкістю. Приводний ланцюг 10 середнім рядом ланок з малим кроком знаходиться в зачепленні з зубами приводної зірочки 9 і передає через неї приводному валу 11 пульсуючу кутову швидкість обертання. Коливання швидкості обертання приводного валу 11 здійснюються в протифазі з коливаннями швидкості тягового ланцюга 2 від зачеплення з зубами тягової зірочки 1, і рух тягового ланцюга 2 становиться рівномірним. При цьому зменшується динамічна складова сили в тяговому ланцюгу 2, яка зумовлена нерівномірною швидкістю тягового ланцюга. Завдяки наявності натяжного пристрою 4 при зачепленні ланки тягового ланцюга 2 з зубом тягової зірочки 1 в результаті полігонального ефекту відбувається не розтяг тягового ланцюга 2, а відповідне стискання демпферних пружин 5. Завдяки цього зменшується динамічна складова сили в тяговому ланцюгу 2, яка зумовлена розтягом від полігонального ефекту. 5 Комп’ютерна верстка А. Крулевський 56072 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
